引言

3GPP 38.821协议讨论了NTN下的多连接问题，整理如下。

1 概述

讨论一下NTN的多连接问题，无论是透明的还是再生的基于ntn的NG-RAN，以及是否与基于地面的NG-RAN (NR或EUTRA)结合使用。重点是同时使用两个无线电接入的双重连接。
这可能适用于透明卫星以及具有gNB或gNB- du功能的再生卫星。
TS 22.261所述的多个服务场景(例如在住宅、车辆、高速列车或飞机上的用户)将受益于地面和非地面接达的结合，以达到在数据速率和/或可靠性方面的目标服务性能。
在服务不足的地区，基于地面的接入(例如LTE)提供的带宽可能在小区边缘受到限制。添加基于NTN的NG-RAN将有助于实现目标体验数据速率。
在某些情况下，例如高速列车，服务区域可能不会沿着轨道完全均匀，而涉及基于ntn的NG-RAN的多重连接将能够提供目标可靠性。
因此，至少可以通过以下方式同时连接和服务UE:
一个基于ntn的NG-RAN和一个基于地面的接入(NR或EUTRA)
一个基于ntn的NG-RAN和另一个基于ntn的NG-RAN
对于地面接入，连接合并可以发生在上行链路或下行链路中，也可以发生在两者中。
同样的gNB可以通过地面接入网和卫星接入网(例如，卫星上的透明有效载荷)为NR小区提供服务。

2 架构方面

连接涉及透明的基于ntn的NG-RAN
用户设备通过透明的基于ntn的NG-RAN和蜂窝NG-RAN同时连接到5GCN。我们假设NTN网关位于蜂窝接入网的PLMN区域。
在这里插入图片描述

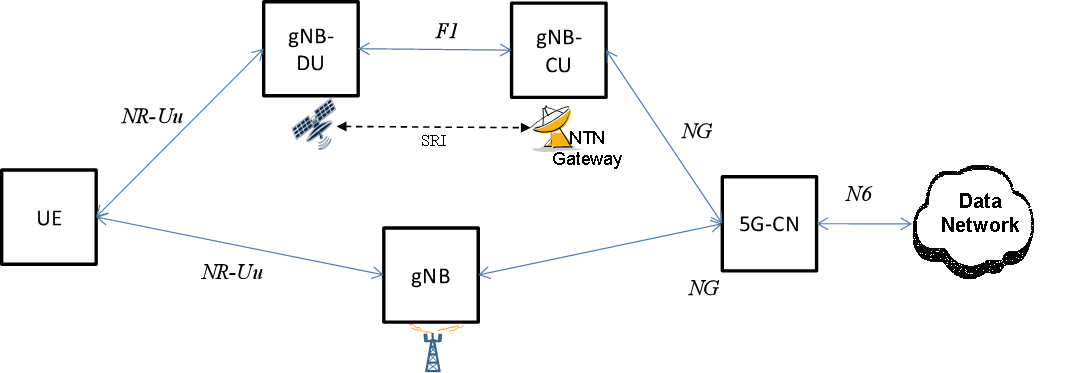

图1 涉及透明的基于ntn的ngran和蜂窝ngran的多连接

基于ntn的NG-RAN的gNB和蜂窝NG-RAN的gNB都可以被选为主节点。
在这里插入图片描述
图2 从带5GC的MR-DC的UE角度看MCG、SCG和分离承载的无线协议架构

另一种需要考虑的情况是，两个基于透明ntn的ng - ran的组合，无论是基于GEO还是基于LEO，或者两者的组合。这对于向未服务的地区的用户提供服务很有意义。基于LEO ntn的NG-RAN具有相对较低的延迟，可用于支持延迟敏感型流量，而基于GEO ntn的NG-RAN将提供额外的带宽以满足目标吞吐量需求。如下图所示。
在这里插入图片描述

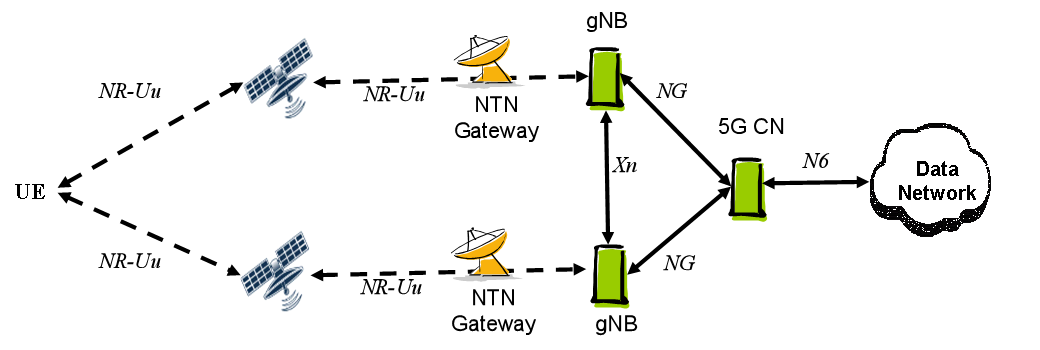

图3 两个透明的基于ntn的NG-RAN之间的多连接

基于再生ntn的NG-RAN (gNB-DU星载)多路连接

另一种需要考虑的情况是基于再生ntn的NG-RAN(板载gNB-DU)和蜂窝NG-RAN的结合。这对于向服务不足地区的用户提供服务很有意义。如下图所示。
在这里插入图片描述

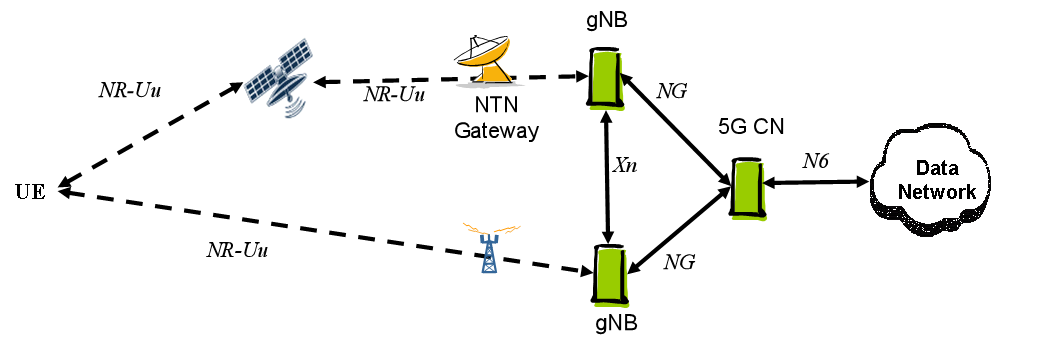

图4 多连接涉及基于再生ntn的NG-RAN (gNB-DU)和蜂窝NG-RAN

注意，多路连接还可能涉及两个基于再生ntn的NG-RAN(板载gNB-DU)。

基于再生ntn的NG-RAN(板载gNB)多重连接

结合两个基于再生ntn的ngran(星载gNB)，无论是基于GEO还是基于LEO，或者两者结合，中间有卫星间链路，也是值得考虑为未服务地区的终端提供服务的方案。如下图所示。
在这里插入图片描述
图5 基于再生ntn的两种NG-RAN (gNB板载)之间的多重连接

需要注意的是，基于再生NTN的NG-RAN(板载gNB)和蜂窝NG-RAN(基于NR或LTE)之间的多连接没有得到解决，因为Xn协议在馈线链路(基于卫星无线电接口)上的传输有待进一步研究。

3 NG-RAN的影响

在涉及基于透明ntn的NG-RAN(即地面gNB)的多连接情况下，所有通往地面NG-RAN节点的CP和UP接口都在地面终止。
在涉及基于再生ntn的NG-RAN(地面gNB-CU和板载gNB-DU)的多连接情况下，所有通往地面NG-RAN节点的CP接口都在地面终止。
就CP而言，除了F1AP需要适应SRI更长的往返时间外，这种情况不会带来任何其他问题。
关于UP，在Xn上运行的路段不受NTN存在的影响，而在F1上运行的部分(在SRI上运输)将需要适应SRI更长的往返时间。总的来说，承载PDCP的节点中的UP缓冲需要补偿两个接口之间的差异。因此，如果DC所涉及的地面NG-RAN节点承载了PDCP，将会对其产生影响。
在涉及基于再生ntn的带有机载gNB的NG-RAN的多连接情况下，通过馈线链路建立和维护面向地面gNB的Xn接口将要求所有相应的流量(CP和up)通过与卫星承载的gNB相关的SRI传输。这可能是一个挑战。
MN和SN都基于ntn的NR-NR DC的先决条件是至少有部分覆盖区域重叠，并且在它们之间的ISL中有Xn启动并运行。卫星之间的Xn连接将增加延迟。轨道位置接近的卫星的NR-NR DC是可行的。
文献[5]（TS 37.340）中定义的多连接过程可能需要进行一些调整以支持:
1、无线接入技术具有延长延迟
2、无线接入技术，回传网络中可能存在可变延迟的(例如，一个Xn接口跨越位于不同轨道平面上的多个卫星)
3、两种无线接入技术所涉及延迟差别
NG-RAN应该允许必要的灵活性，以选择基于ntn的NG-RAN的gNB或蜂窝NG-RAN的gNB作为主节点。
