利用晶闸管电路把直流电转变成交流电，这种对应于整流的逆向过程，定义为逆变。例如：应用晶闸管的电力机车，当下坡时使直流电动机作为发电机制动运行，机车的位能转变成电能，反送到交流电网中去。又如运转着的直流电动机，要使它迅速制动，也可让电动机作发电机运行，把电动机的动能转变为电能，反送到电网中去。

在这里插入图片描述

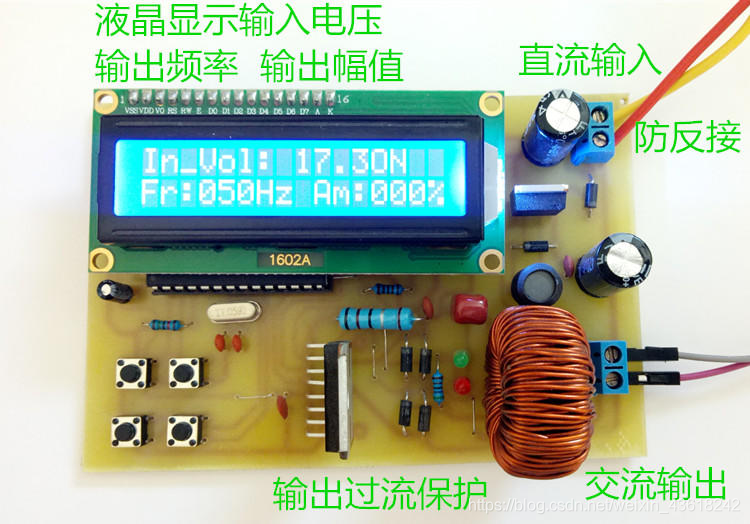

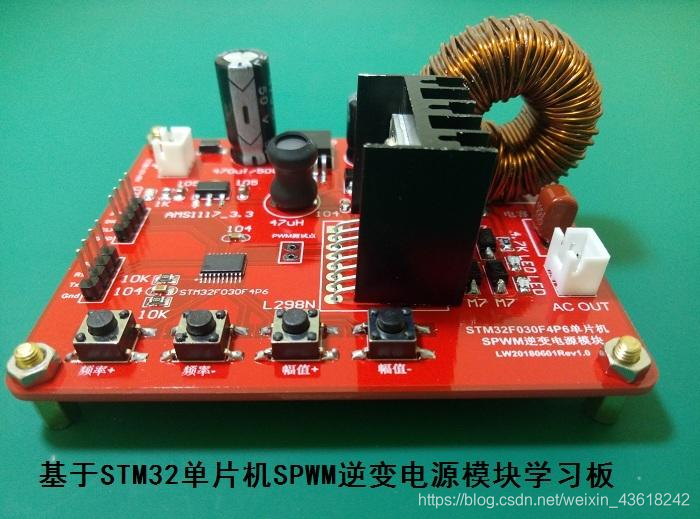

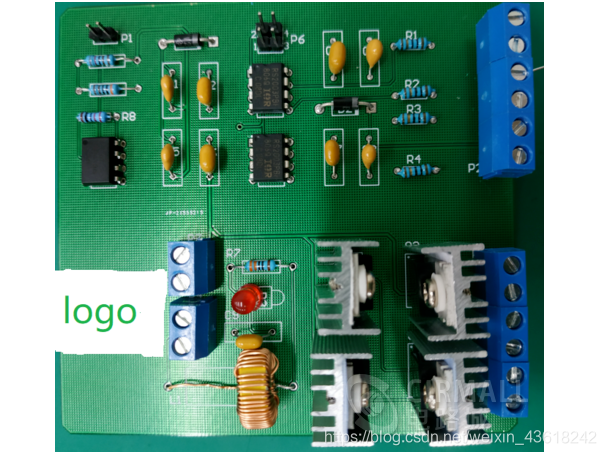

1、基于STM32单片机SPWM逆变电源设计

功能描述：

单片机采用: STM32单片机(型号:STM32F030F4P6)
输出：正弦波
频率：可调；
幅值：可调；
SPWM逆变原理：单片机SPWM驱动H桥+后级滤波；
调节方式：频率加按键、频率减按键、幅值加按键、幅值减按键；
频率调节范围：10hz、20hz、30hz、40hz、50hz、100hz、200hz、300hz、400hz、500hz
幅值调节范围：1/10，2/10，3/10,4/10,5/10，6/10,7/10,8/10,9/10 10/10；
输出最大电流：2A；
输入电压范围：DC（直流）4.5V-40V；

方案链接：https://www.cirmall.com/circuit/9496

在这里插入图片描述

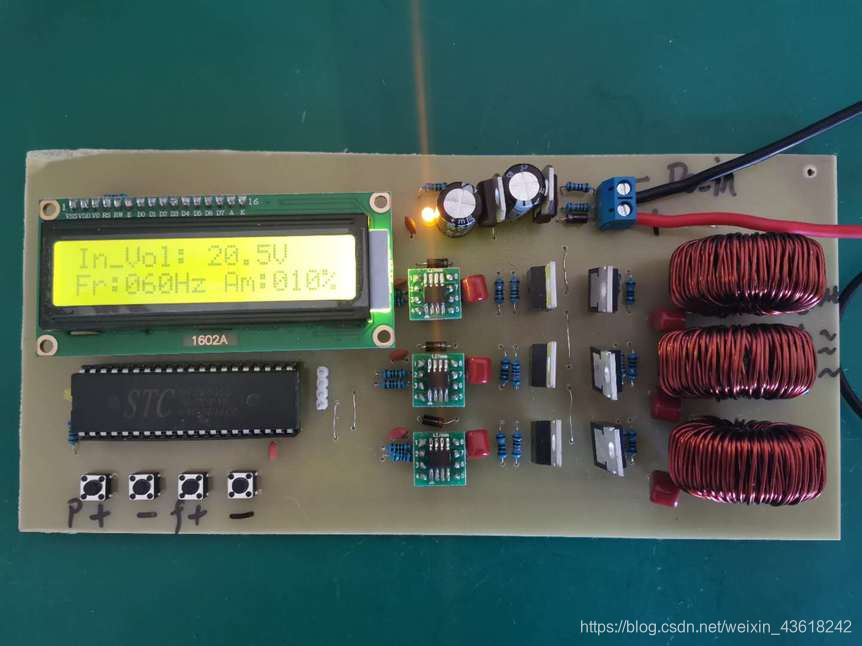

2、基于STC15F单片机三相逆变电源板资料(原理图+源码+参考文档)

功能说明：

系统组成：采用STC15F2K60S2单片机，产生三路SPWM驱动IR2104驱动IC，进而驱动三相H桥电路，通过后级LC滤波电路，即可得出三相逆变电压。

硬件组成：STC15F2k60S2单片机+IR2104+三路H桥+LCD1602液晶+按键；

逆变原理：单片机SPWM驱动H桥+后级滤波；

调节方式：频率加按键、频率减按键、幅值加按键、幅值减按键；

频率调节范围：10hz、20hz、30hz、40hz、50hz、100hz、200hz、300hz、400hz、500hz

幅值调节范围：1/10，2/10，3/10,4/10,5/10，6/10,7/10,8/10,9/10 10/10；

输出最大电流：2A；

输入电压范围：DC（直流）12V-40V；

资料说明：

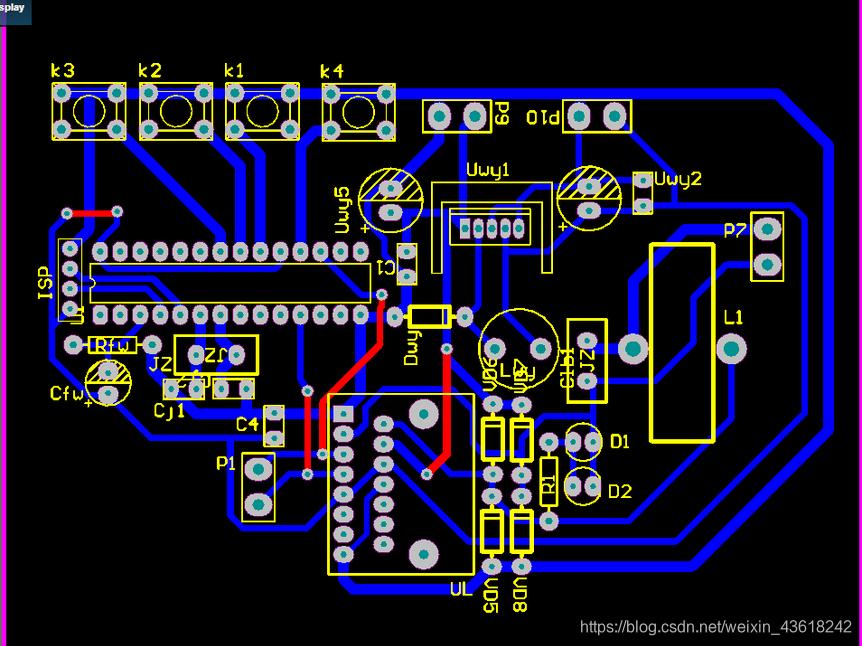

附件内容提供AD格式原理图PCB工程文件,用altiumDesigner打开。
程序采用C语言编写，通过keil软件编译，文件为工程源代码。
技术咨询QQ：2067054198

方案链接：https://www.cirmall.com/circuit/18378
在这里插入图片描述

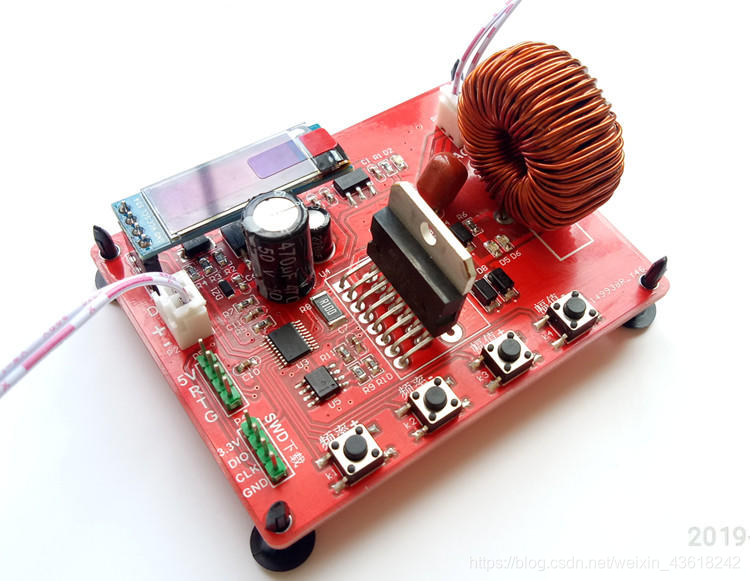

3、基于STM32F030逆变电源模块

产品原理简介：

本模块可以将6V到40V的直流输入电压转换成±6V-±40V的交流电压，模块采用STM32F030F4P6单片机产生两路单极性SPWM波驱动L298模块，L298模块内部集成H桥电路，并集成了驱动H桥的电路，只需在L298输出端添加LC滤波电路即滤波出平滑的正弦电压波形，并可带负载，输出电流可达1.5A；购买模块送有配套单片机源程序及电路原理图和文档教程。

产品性能参数：

STM32（M0内核）单片机（STM32F030F4P6）产生两路单极性SPWM波,板载SWD下载接口，方便用户自行编程；
后级LC滤波输出，波形平滑；
输出频率范围(2-200hz); 注：随着频率增加误差会加大，200hz时实际输出为182hz。
输入直流电压范围（6~40V）；
输出交流峰值电压范围（±6~±40V）；注：此幅值为峰值。
输出最大电流1.5A；
按键或串口（连接上位机）均可调节输出频率和幅值；
输入电源防反接；
输出过流保护（保护阈值2A）；
输出过流保护时关闭输出，待检测到电流小于0.12A时，在5秒后尝试再次输出；
频率步进值：1hz。允许误差精度0.005%-0.1%。
幅值步进值：1V。允许幅值误差 ±1.5V。
OLED显示：输入电压值（测量误差±1.5V），输出电压及频率值（均为设定值）。
方案链接：https://www.cirmall.com/circuit/14962

在这里插入图片描述

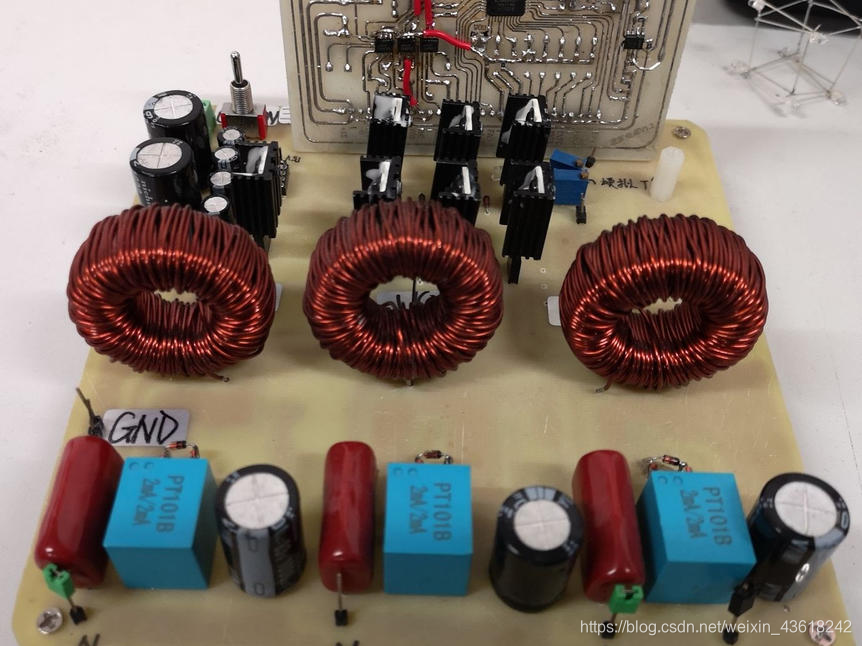

4、2017年电赛A题——三相逆变电源EG8030测试板

1.总体介绍
EG8030+EG3012+EG1181 三相纯正弦波逆变器典型应用：
采用48V 蓄电池为直流母线供电
以EG8030 为逆变器主控单元
通过半桥驱动芯片EG3012驱动功率MOSFET
三相全桥逆变输出三相SPWM 经过三相工频变压器升压滤波
三相工频升压变压器采用Δ- Y 连接方式，四线输出相电压为220V，线电压为380V 的纯正弦波三相电源。板上所需+15V 驱动电源采用DC-DC 降压型开关电源芯片EG1181 进行48V 降压转换。本应用中EG8030 工作在三相同步闭环稳压模式，电压反馈采用三个小变压器隔离采样。

实现的功能有：

实现三相SPWM
实现三相交流电
总体实现原理：
以EG8030 为逆变器主控单元产生SPWM波
通过半桥驱动芯片EG3012驱动功率MOSFET

方案链接：https://www.cirmall.com/circuit/13896

在这里插入图片描述

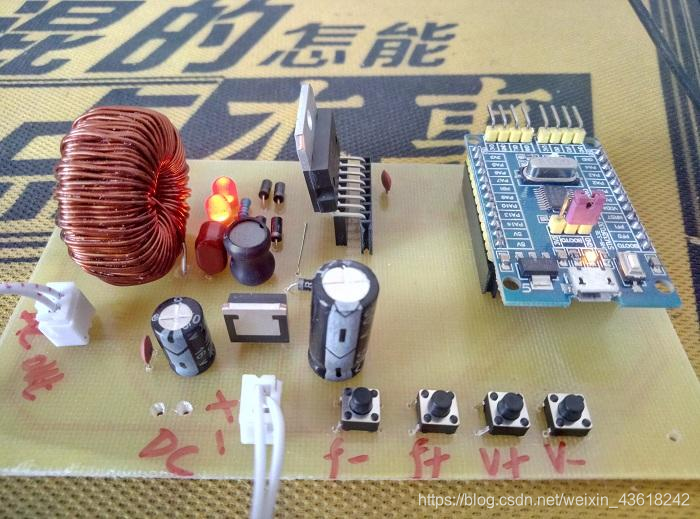

5、STM32单片机SPWM逆变电源模块制作资料

功能说明：

本模块可以将4.5V到35V的直流输入电压转换成±4.5V-±35V的交流电压，模块采用STM32F030F4P6单片机产生SPWM波驱动L298模块，L298模块内部集成H桥电路，并集成了驱动H桥的电路，大大减小了SPWM驱动H桥的难度，只需要在L298输出端添加LC滤波电路即可滤出平滑的正弦电压波形，并可带负载，输出电流可达1.5A；方便您学习单片机产生SPWM原理；还可通过串口指令控制输出幅值和频率；

STM32单片机（STM32F030F4P6）产生两路SPWM波,板载串口下载接口，方便用户自行编程；
后级LC滤波输出，波形平滑度高；
输出频率可通过按键或串口调节,范围为10HZ-500HZ；
输入直流电压范围（4.5~35V）；
输出交流有效电压范围（3.1~24V）；
输出最大电流1.5A；
宽电压输入，无需额外驱动IC供电电源

方案链接：https://www.cirmall.com/circuit/9239
