CASS9.1计算土方量实例

使用CASS9.1进行DTM法土方量计算实例操作。由于无法将全站仪测量数据导出，所以使用手动记录方式记录测量点位，因此首先要进行Excel数据转换。

1、Excel数据转换为dat文件

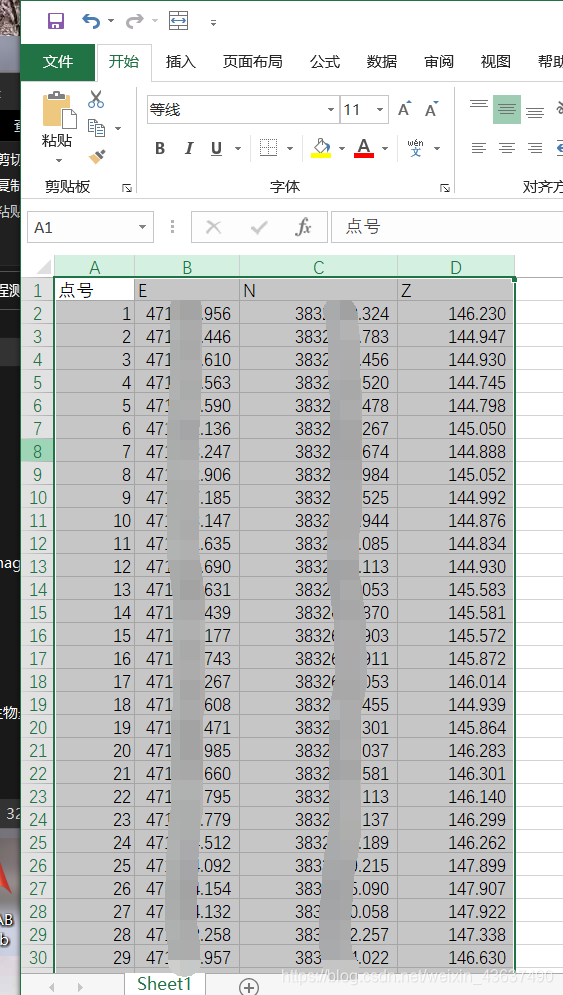

先将测量数据导入Excel中，第一列为点号，第二列为E（Y），第三列为N（X），第四列为Z。

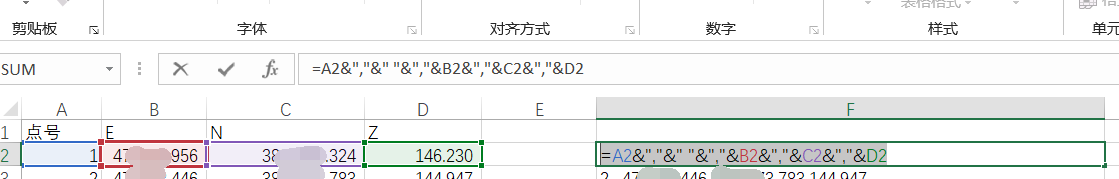

随后要把数据转化为CASS所能识别的格式，在新的一列输入以下公式，将点号、坐标等连接起来。

=A2&","&" "&","&B2&","&C2&","&D2

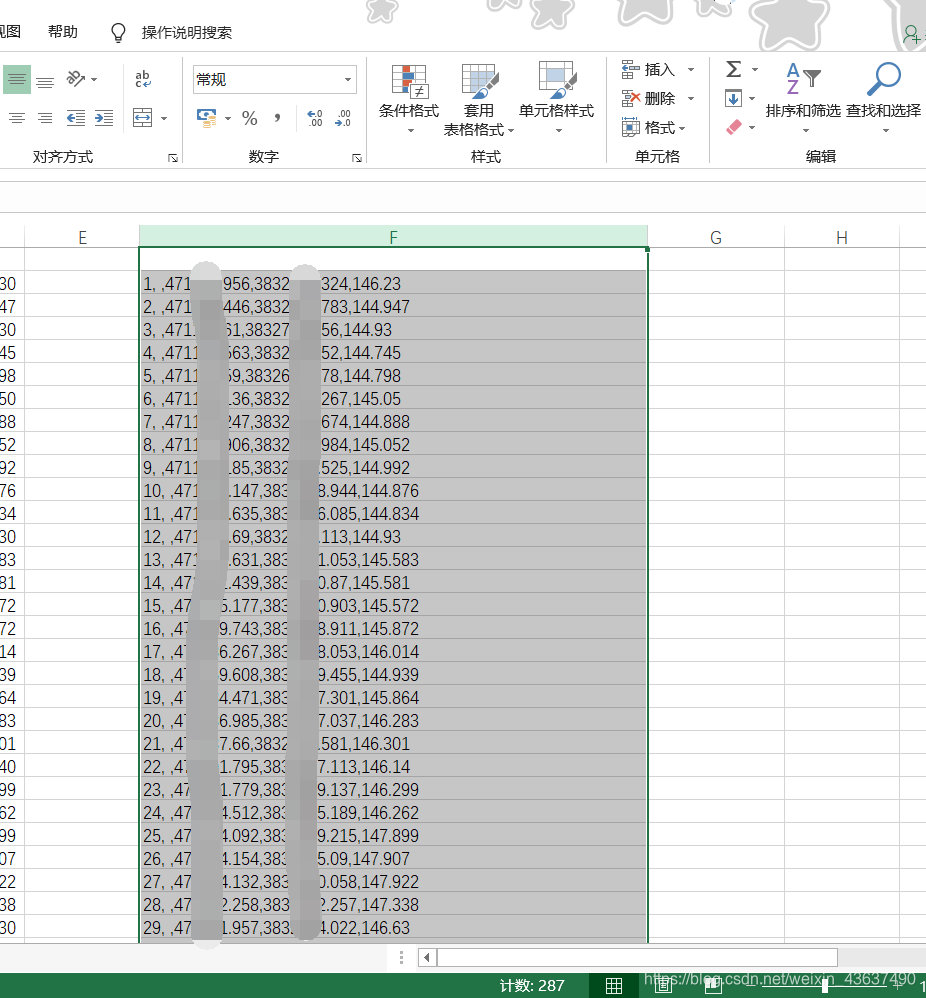

将此公式向下填充即可将数据转化为带逗号分隔的dat格式。

随后将这一列数据复制到记事本中，将文件后缀由txt改为dat即可

2、数据导入CASS并计算

打开CASS9.1，点击绘图处理——展野外测站点点号，设置绘图比例尺后选择坐标文件即可。

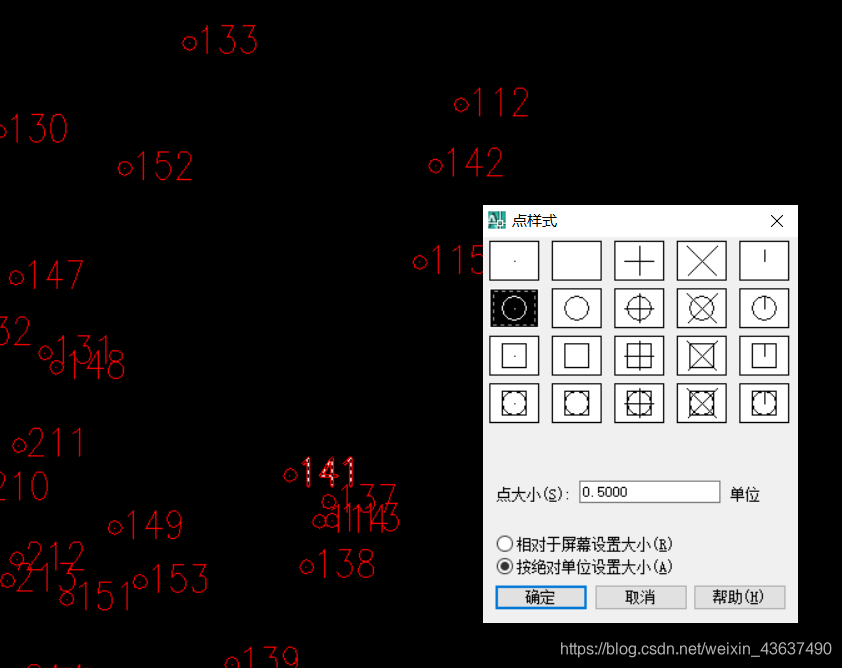

如果感觉点位显示不清楚，是由于点的形状设置问题，CASS中输入DDPTYPE，可设置点样式和点大小，下图为设置后。

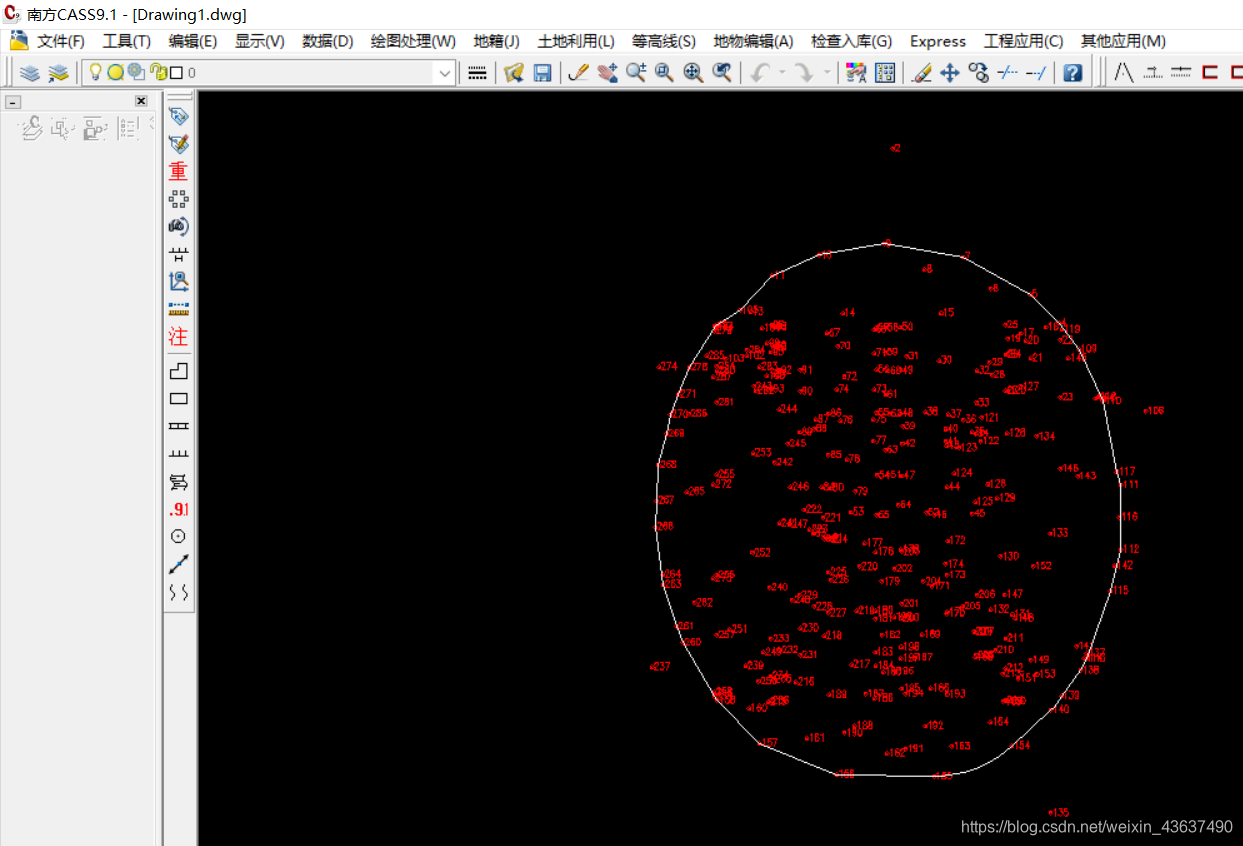

随后要将计算区域圈出来。这里使用多样线PL勾画出测量区域。白线即为测量区域。

随后点击工程应用——DTM法土方计算——根据坐标文件
在选择计算区域边界线一步选择刚才绘制的测量区域边界
选择坐标文件

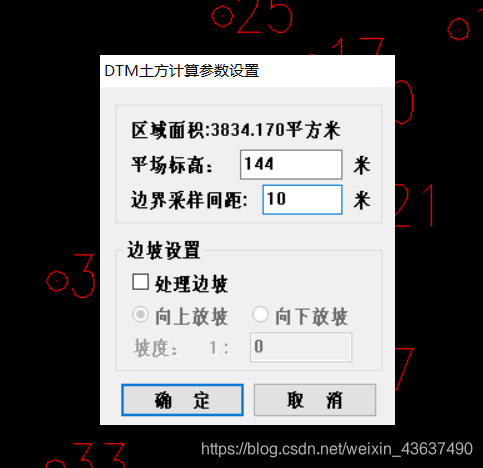

在最后弹出的参数设置窗口设置平场标高和边界采样间距

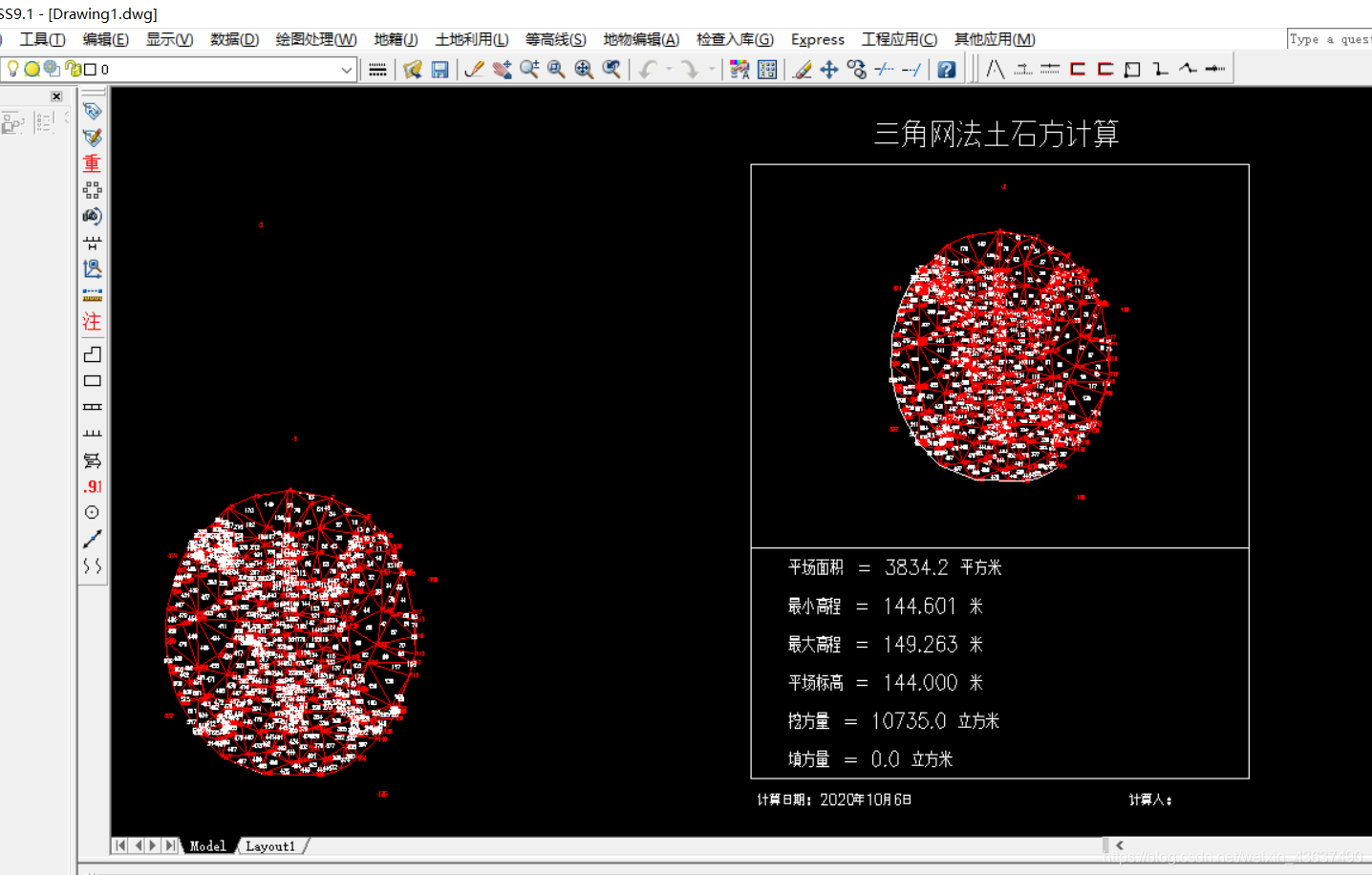

点击确定后会显示土方计算结果，并能按照表格形式显示最终结果
