enterprise architect的callable使用

enterprise architect的像小叉子的东西是怎么出来的，下面给出具体的操作。
在这里插入图片描述

  1. 步骤1
    首先在子任务规划下添加一个 Toolbox的activity，重命名,然后右键activity–>add–>activity–>with Activity Daigram.在这里插入图片描述
  2. 步骤2

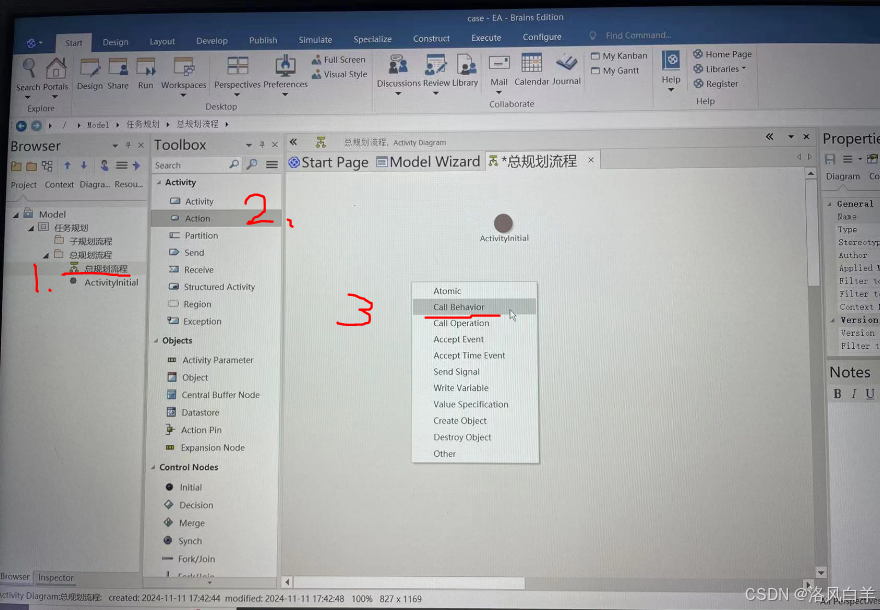

    建立一个流程图，添加Action,Call Behavior的格式在这里插入图片描述
  3. 步骤3

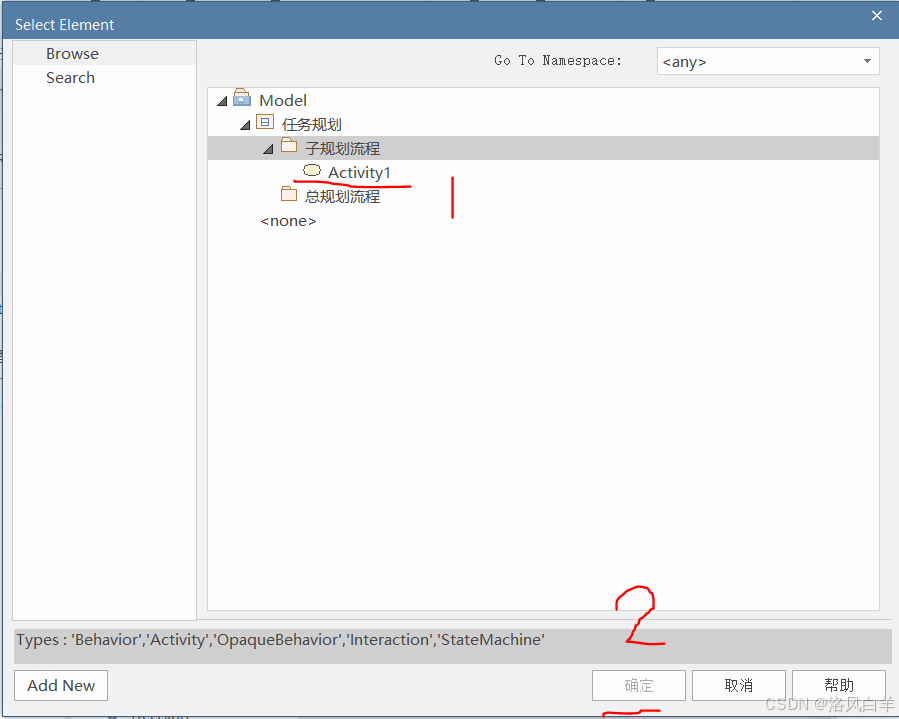

    弹出的界面选择 Activity1然后确定
    在这里插入图片描述
    4

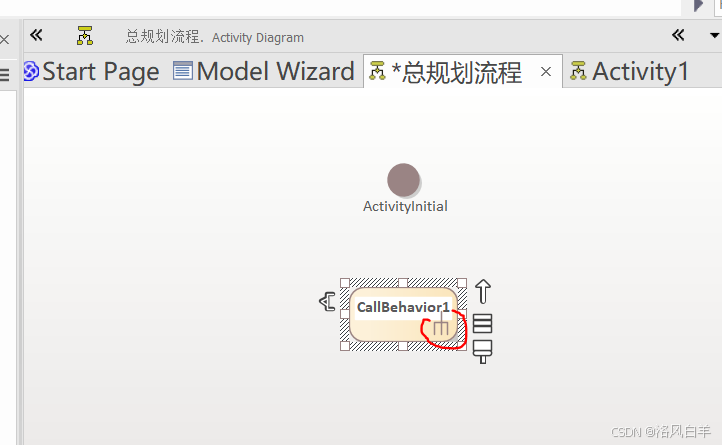

    经过以上操作就能把两个页面链接。点击下面的标，就可以把进入一个具体的流程
    在这里插入图片描述

在这里插入图片描述
