visio创建甘特图并调整进度条格式

一、使用默认风格创建1个甘特图

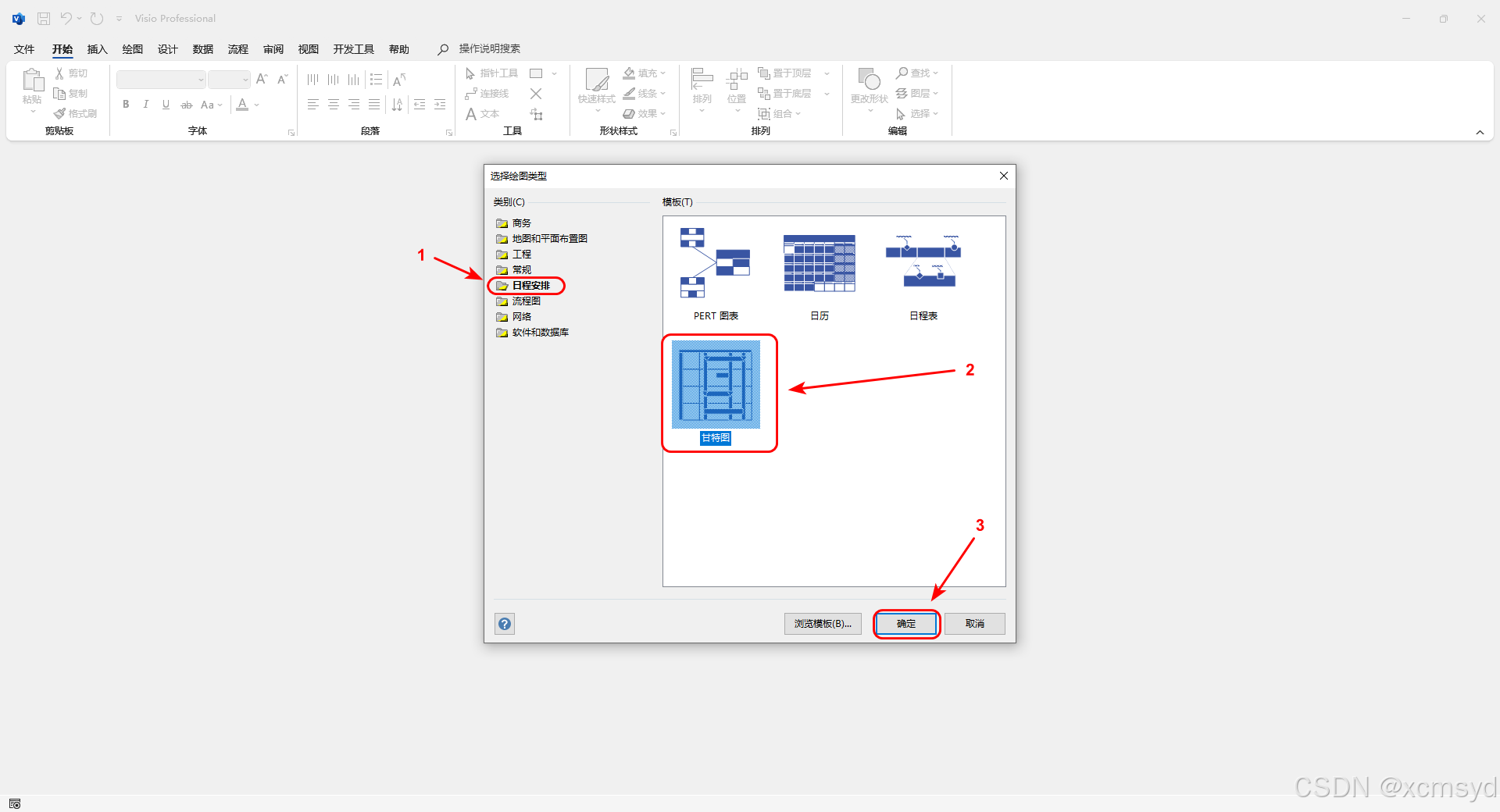

1. 创建1个visio文件。选择“甘特图”。

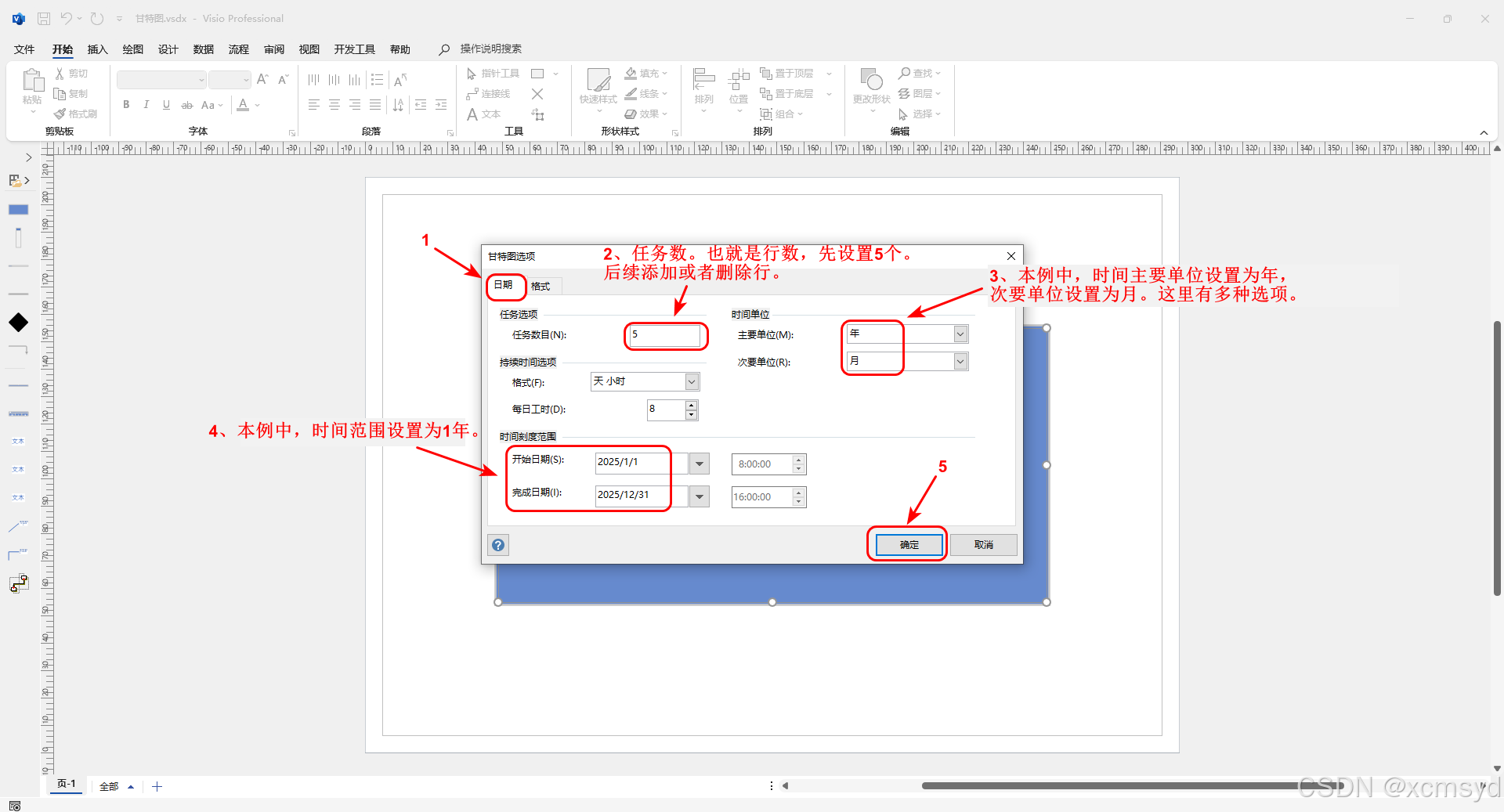

2. 设置任务数量和时间范围。

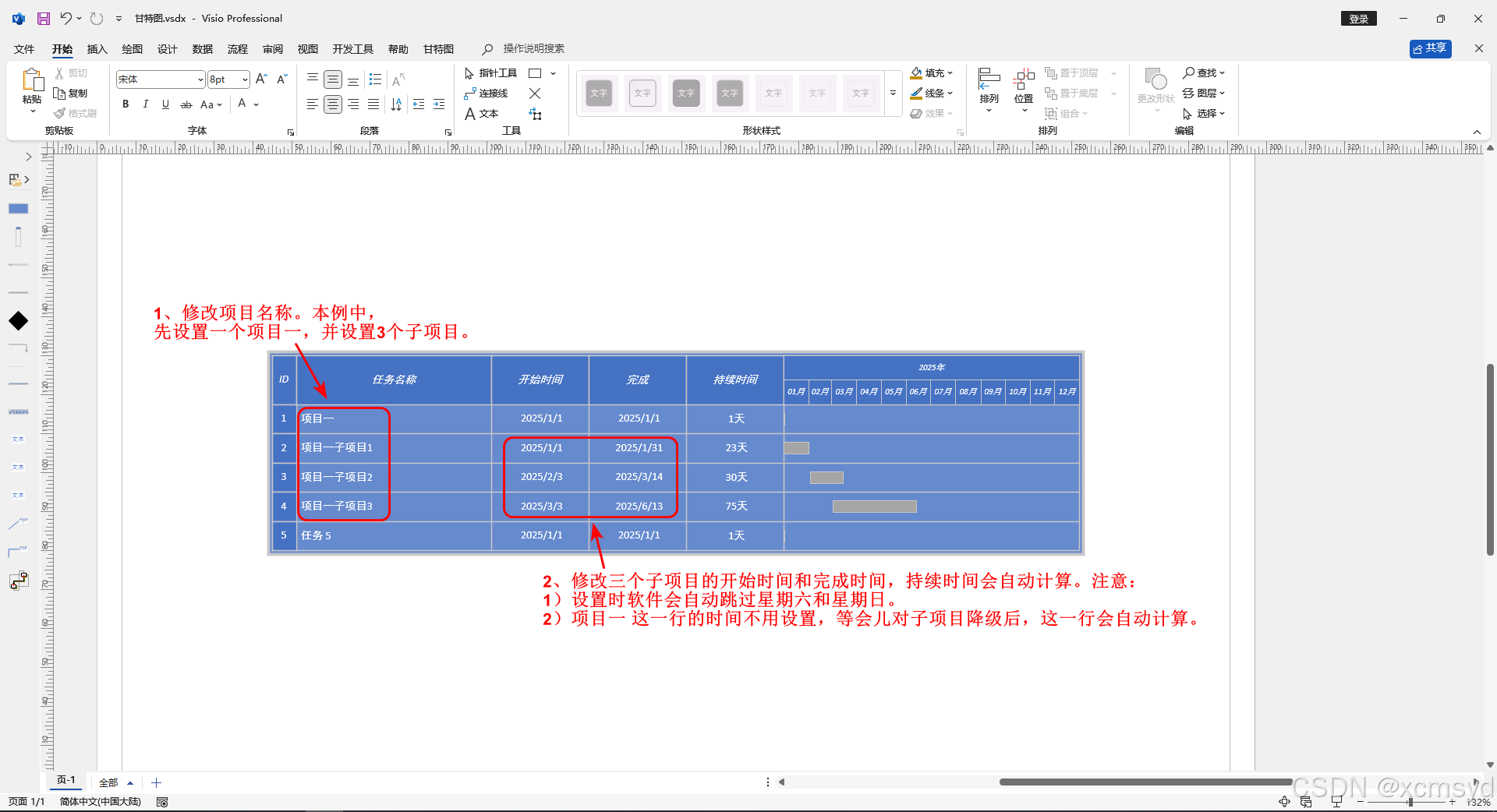

3. 修改项目名称和时间。

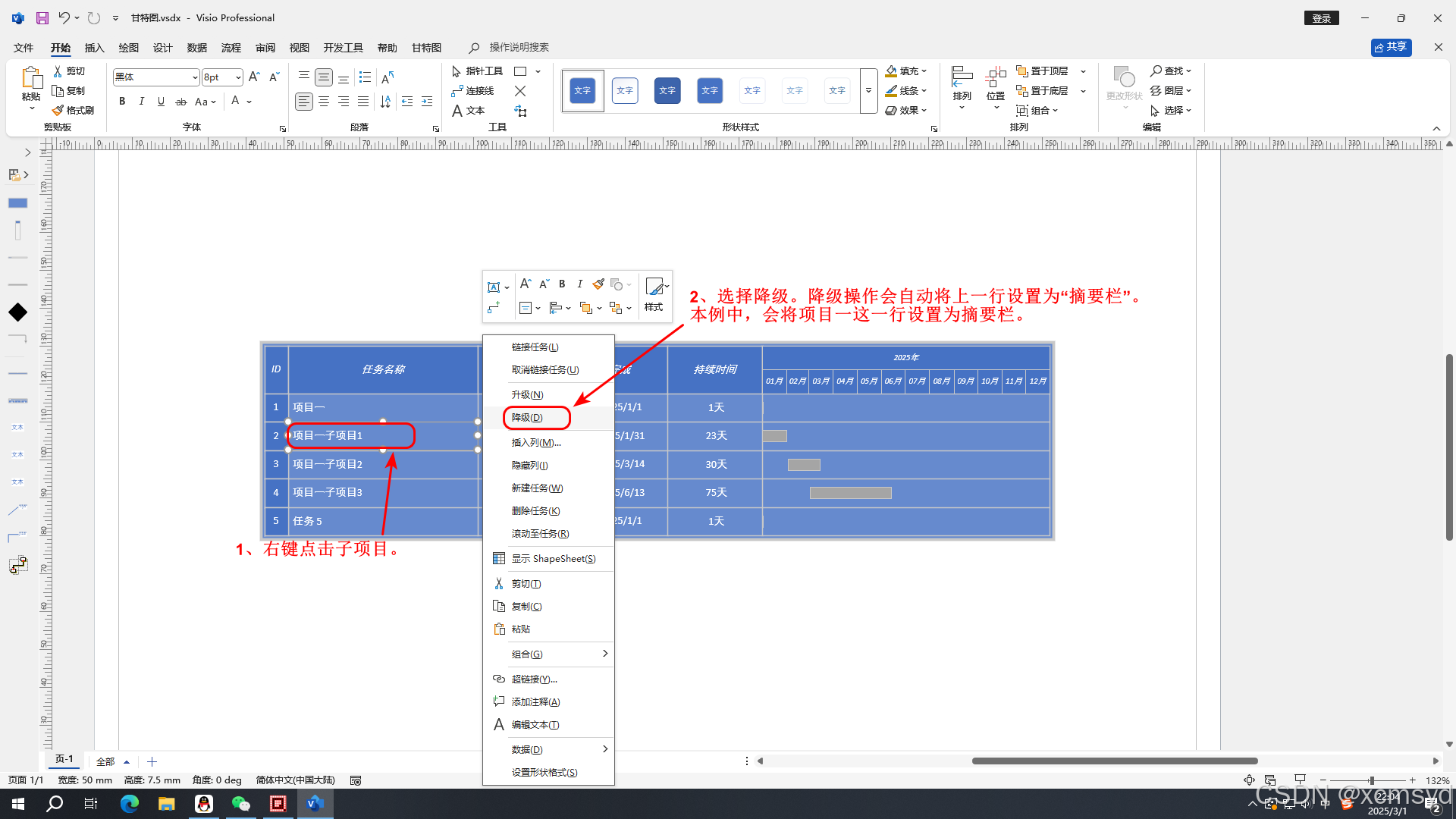

4. 将子项目降级（也就是将项目一设置为摘要栏）。

5. 对其他子项目也进行降级操作。

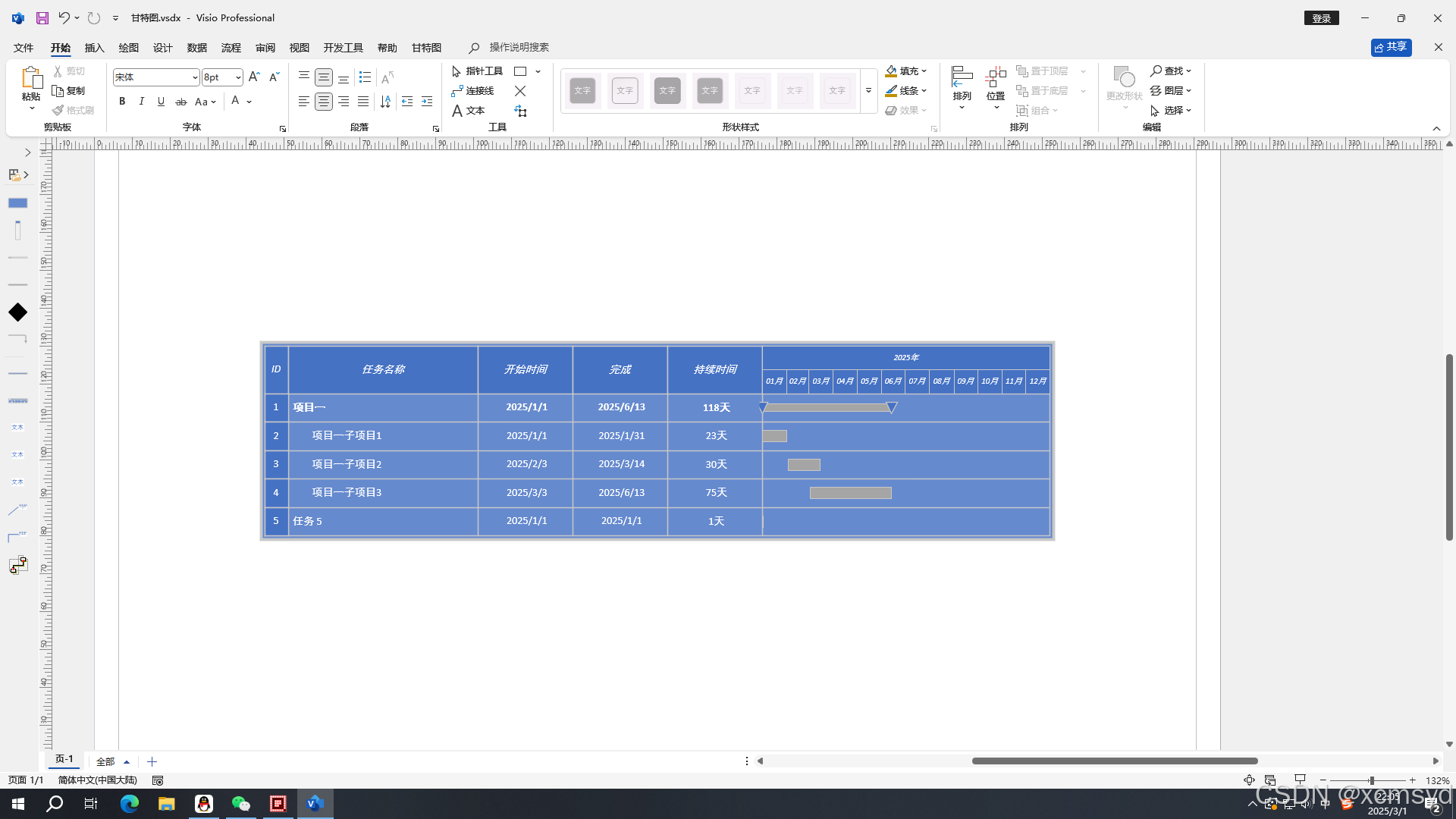

6. 三个子项目降级后如下图所示。“项目一”自动变为三个子项目的摘要栏，其时间会根据子项目的时间自动计算。

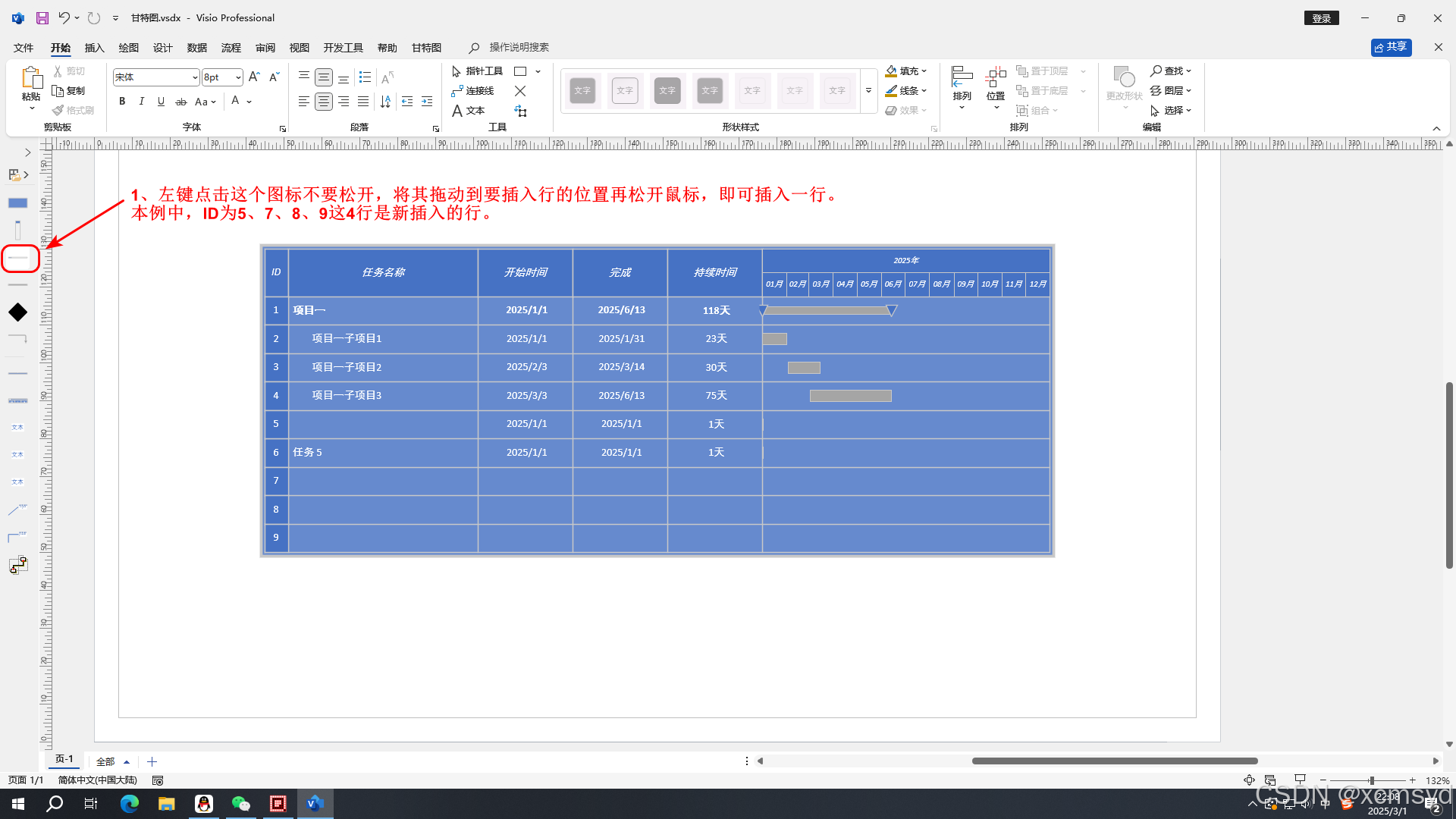

7. 插入新行。

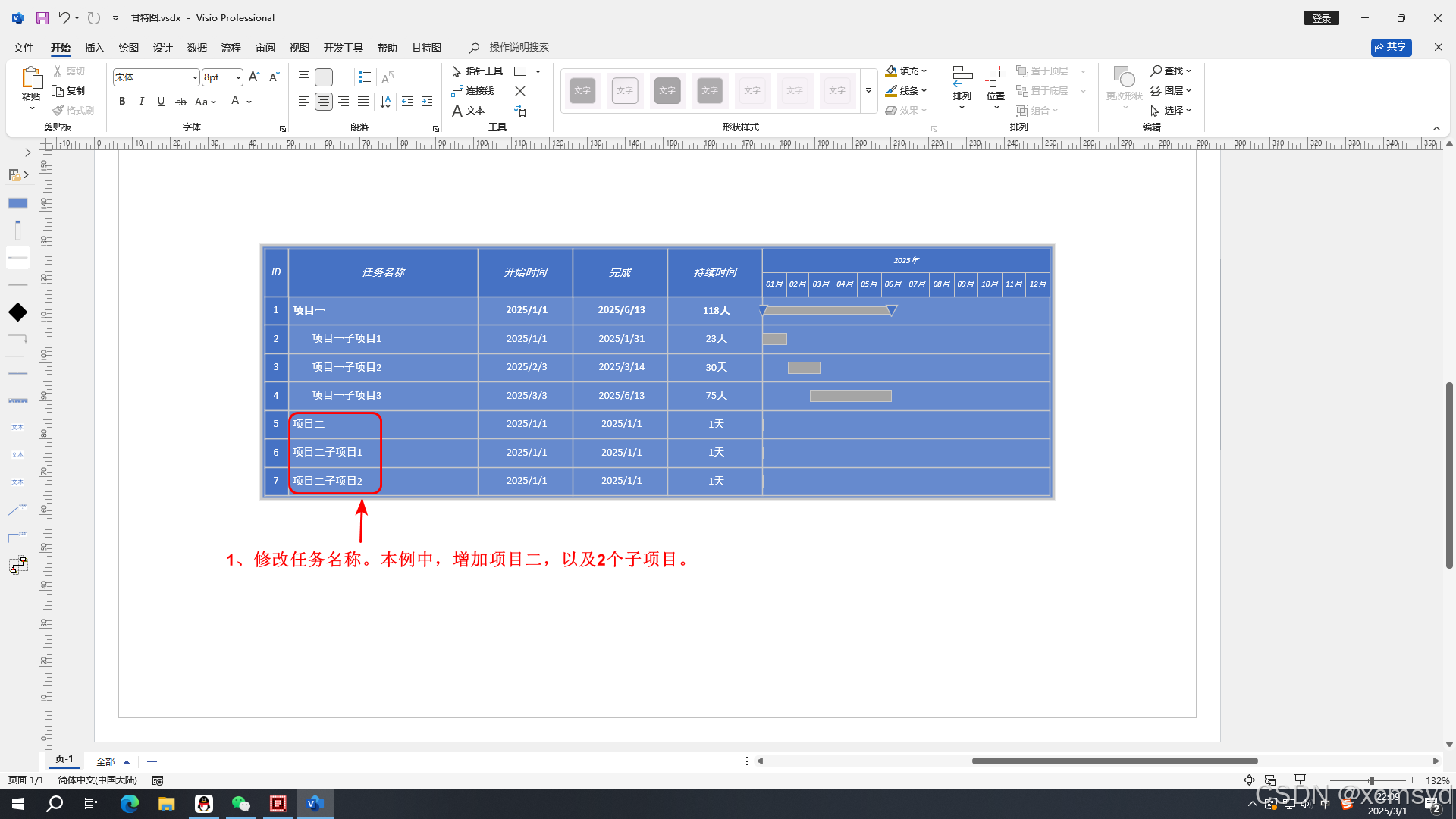

8. 修改项目二的名称。

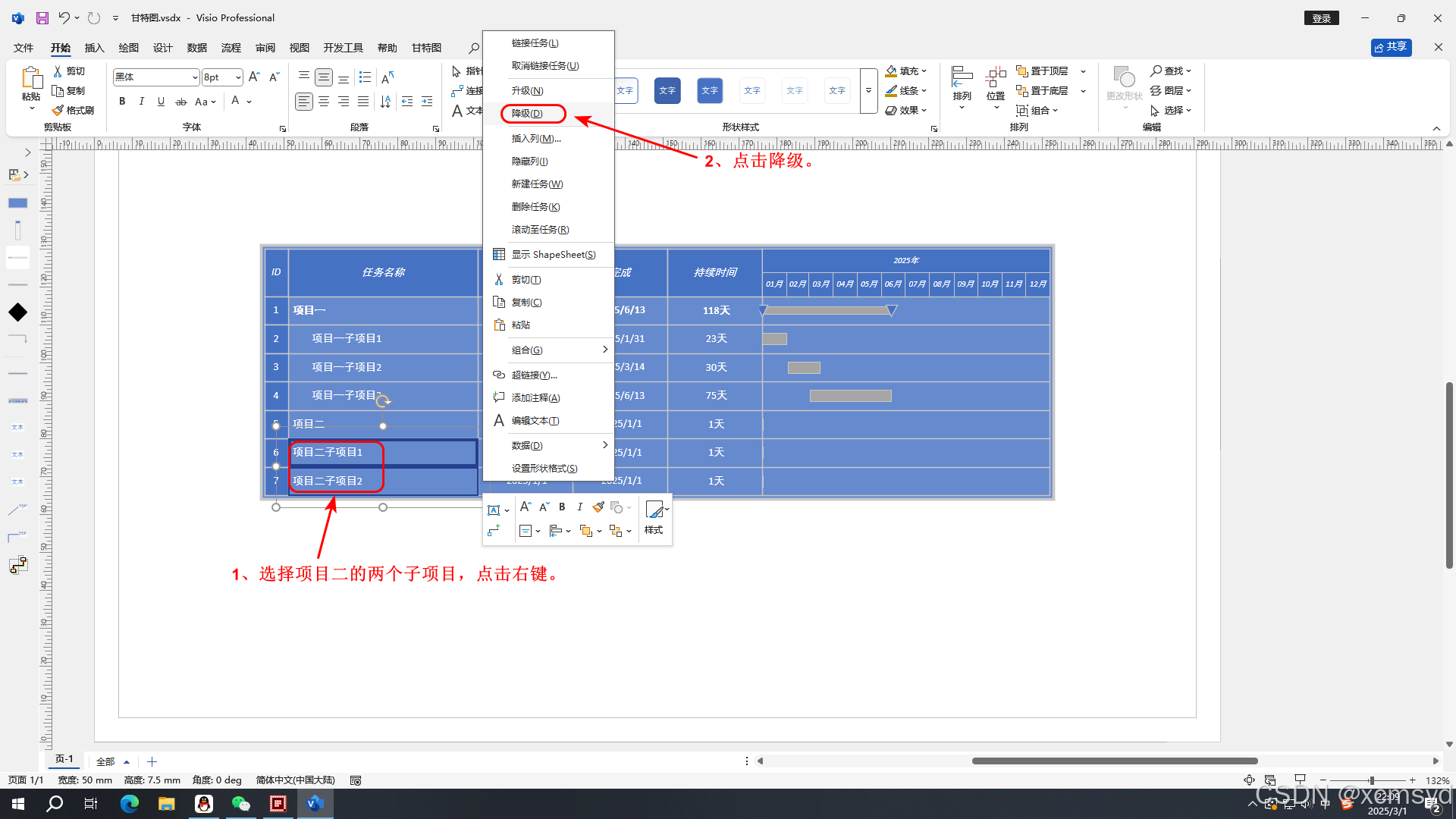

9. 将项目二的两个子项目降级。

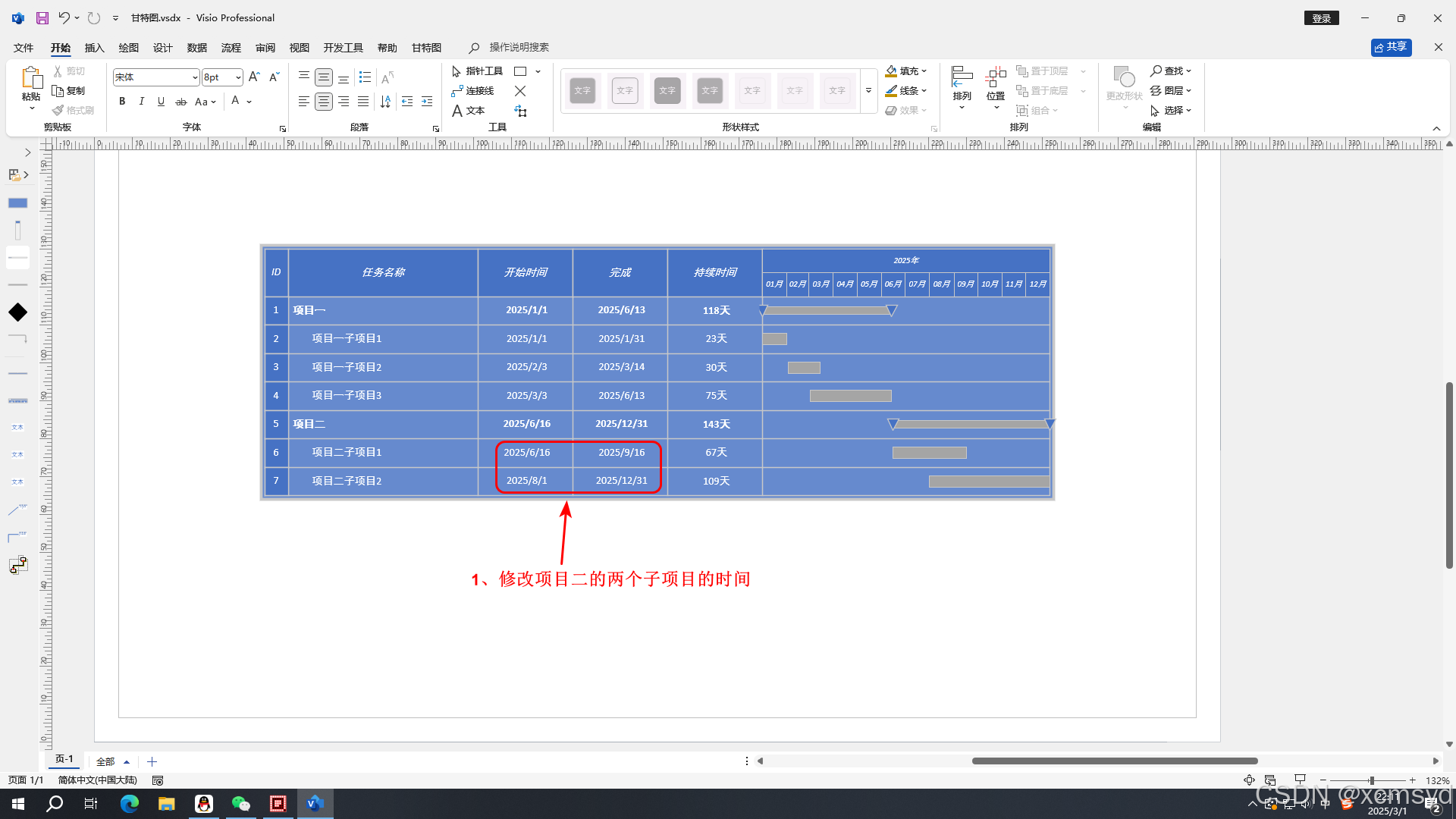

10. 修改项目二的两个子项目的时间。

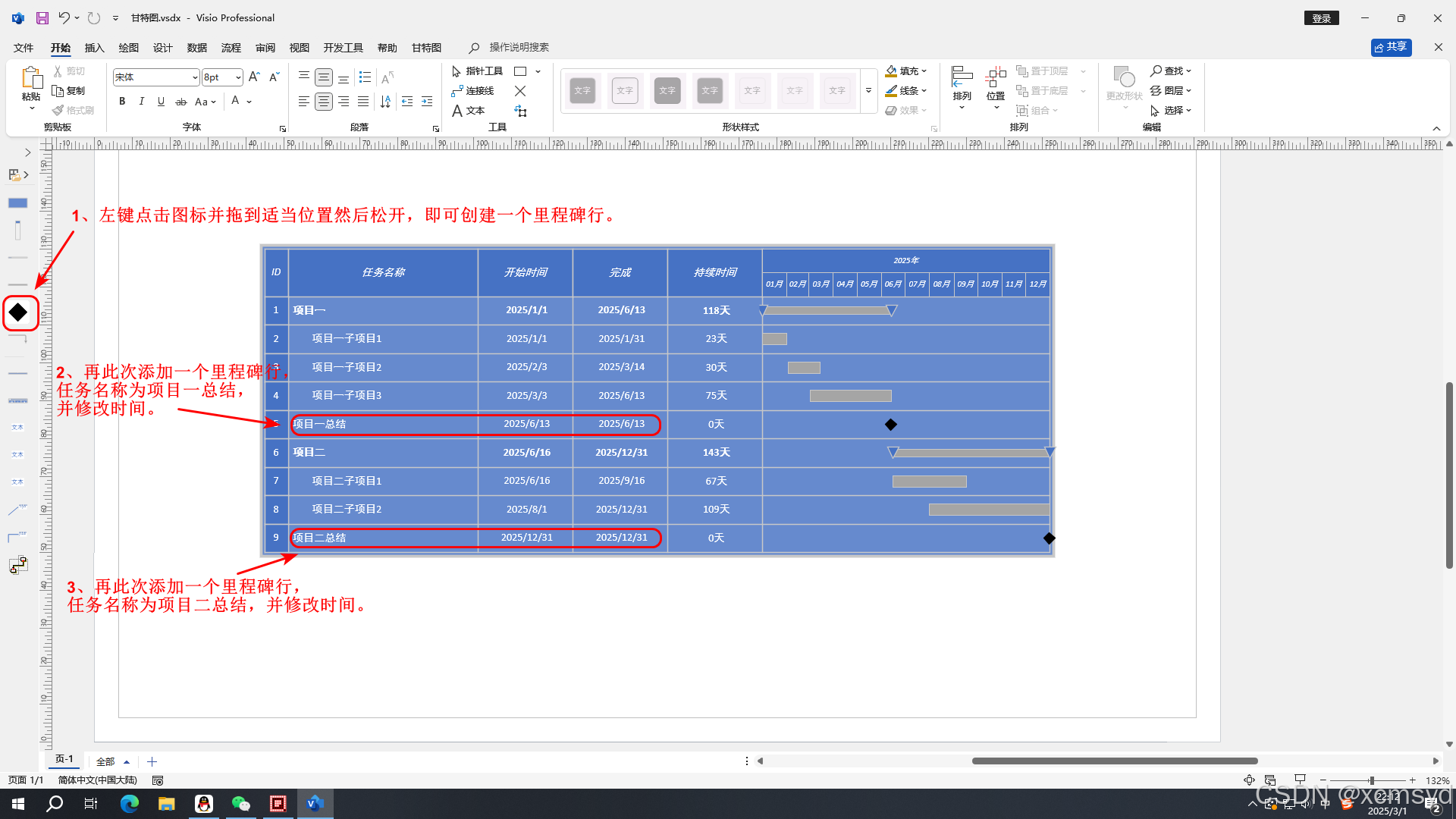

11. 添加里程碑。

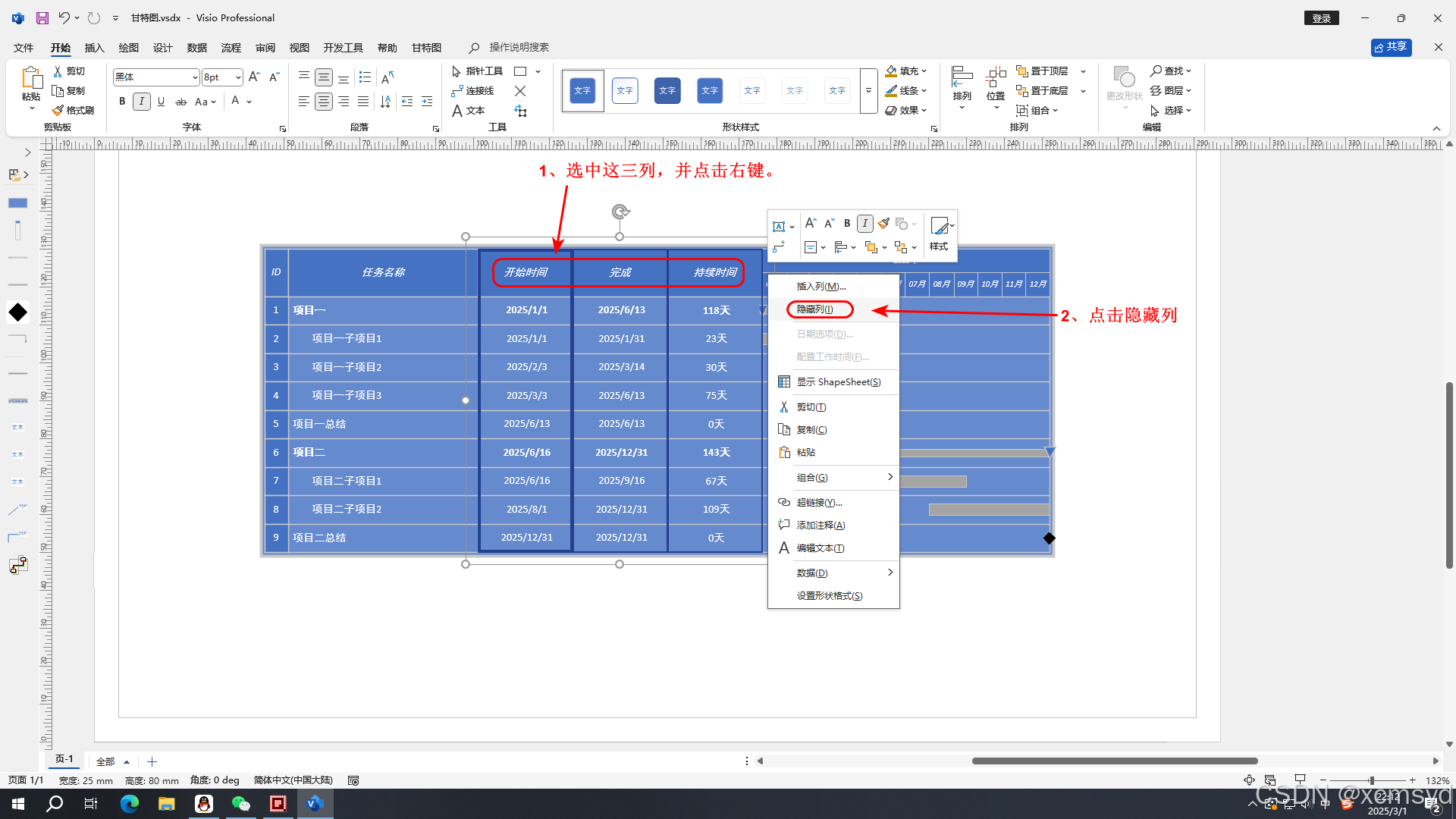

12. 将列隐藏。这些列只是被隐藏，并没有被删除，可以通过点击右键，选择插入列重新显示。

13. 将列隐藏后的效果如下。

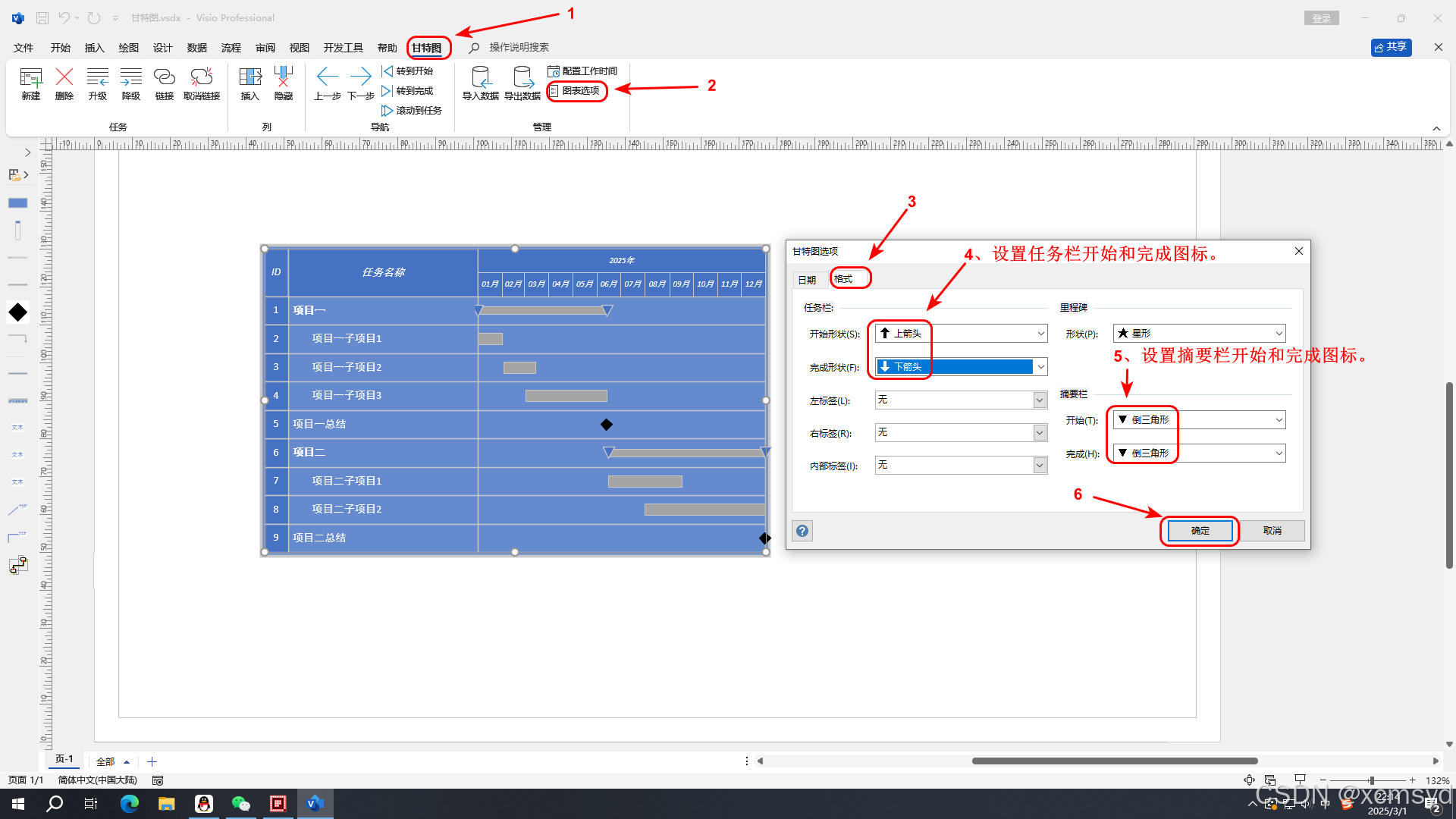

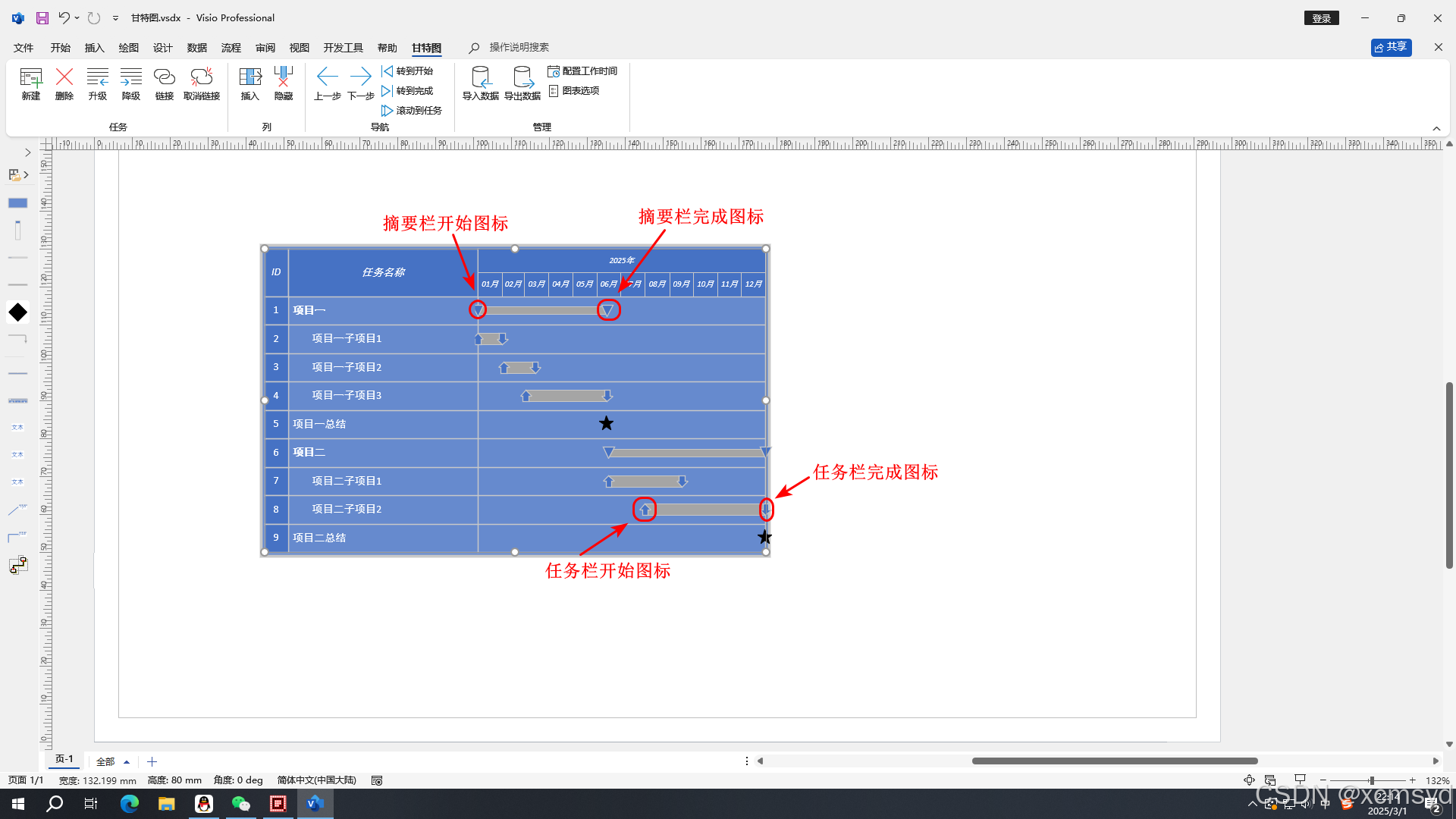

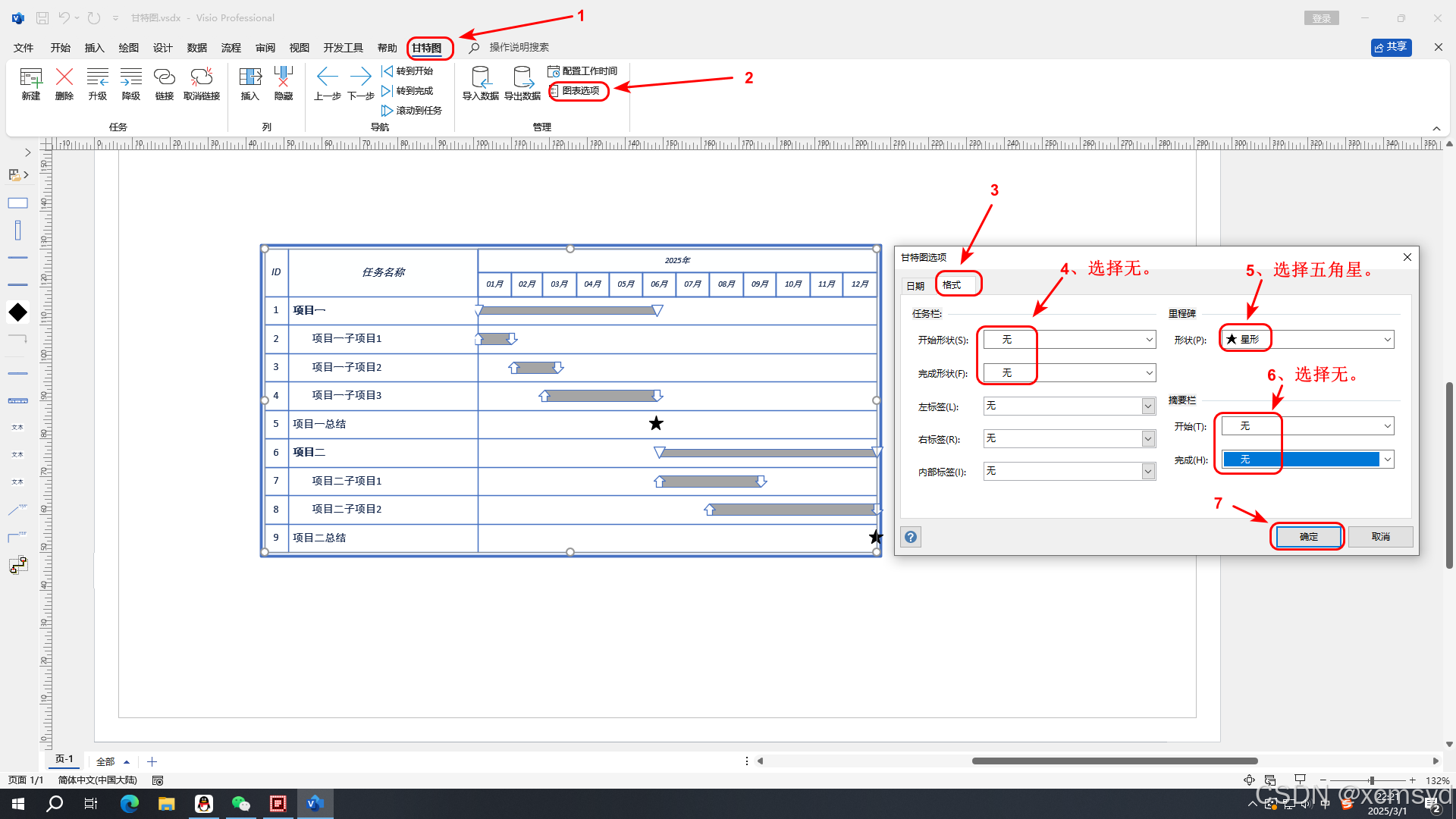

14. 设置进度条开始和完成图标。

15. 设置进度条图标后的效果如下。

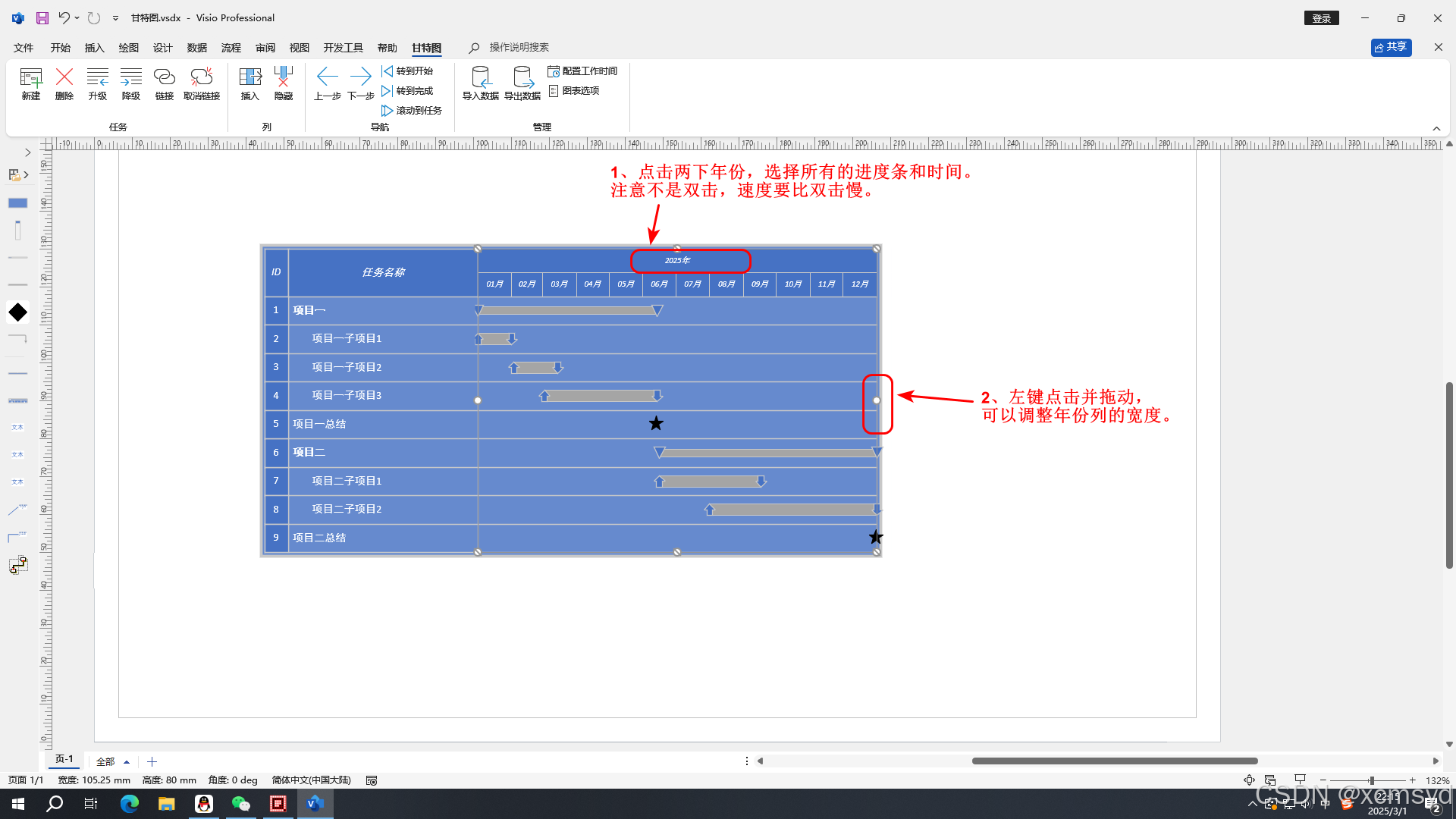

16. 调整年份列的宽度。

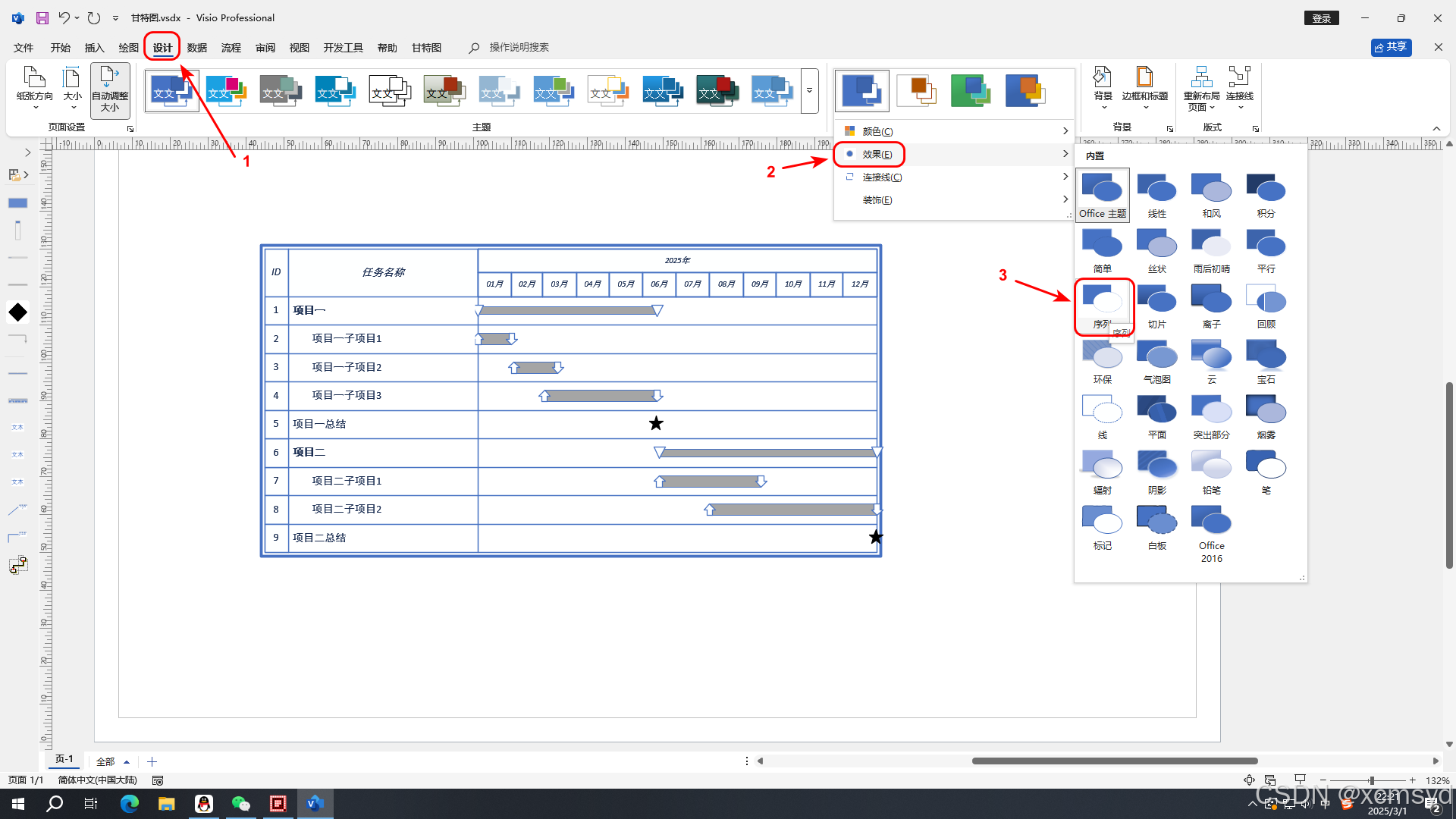

17. 选择不一样的风格。


二、调整进度条格式

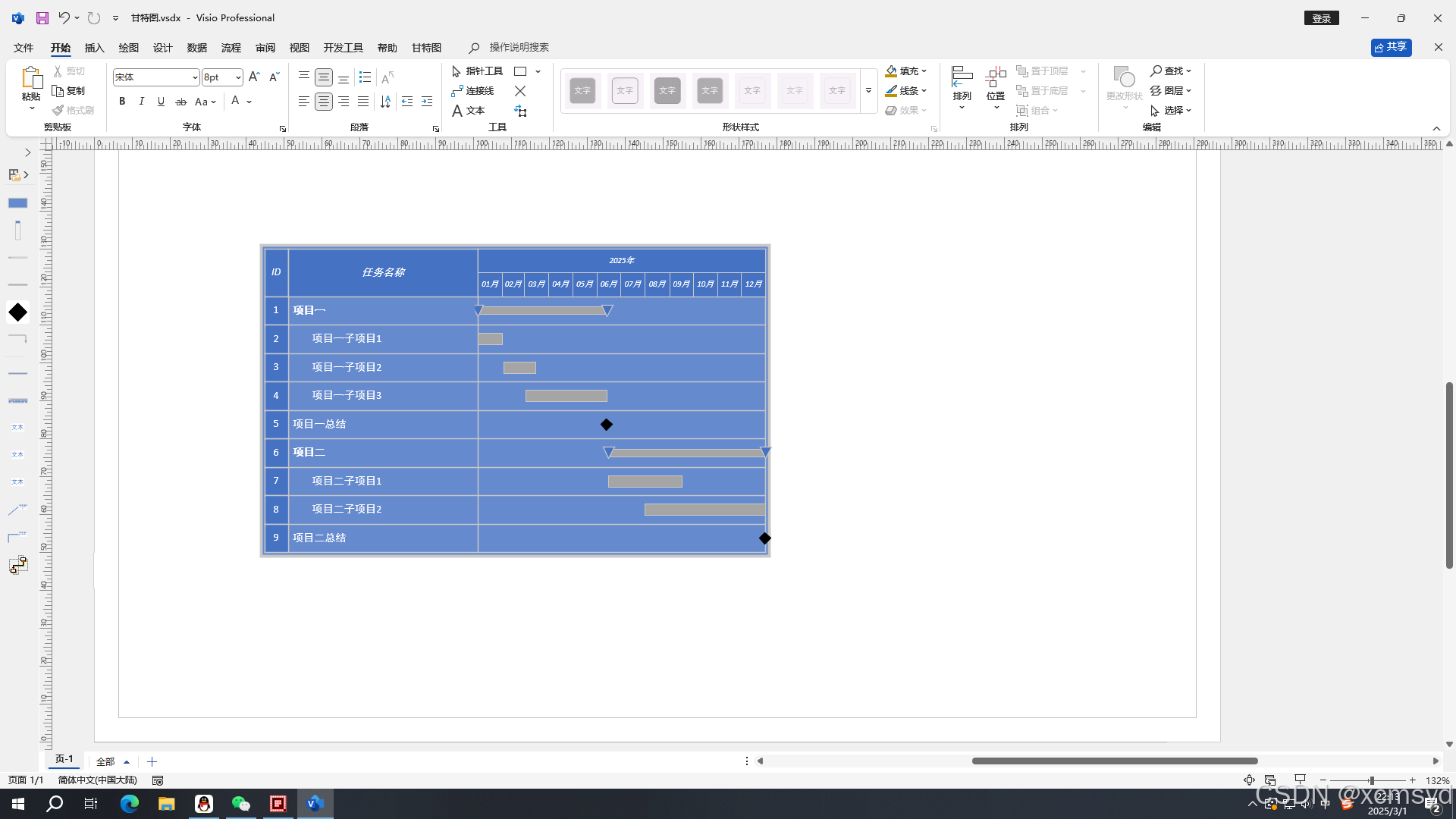

1. 后面要调整进度条的格式，此处先将进度条的开始和完成图标设置为无，方便后面看效果。


打开图形的“显示ShapeSheet”

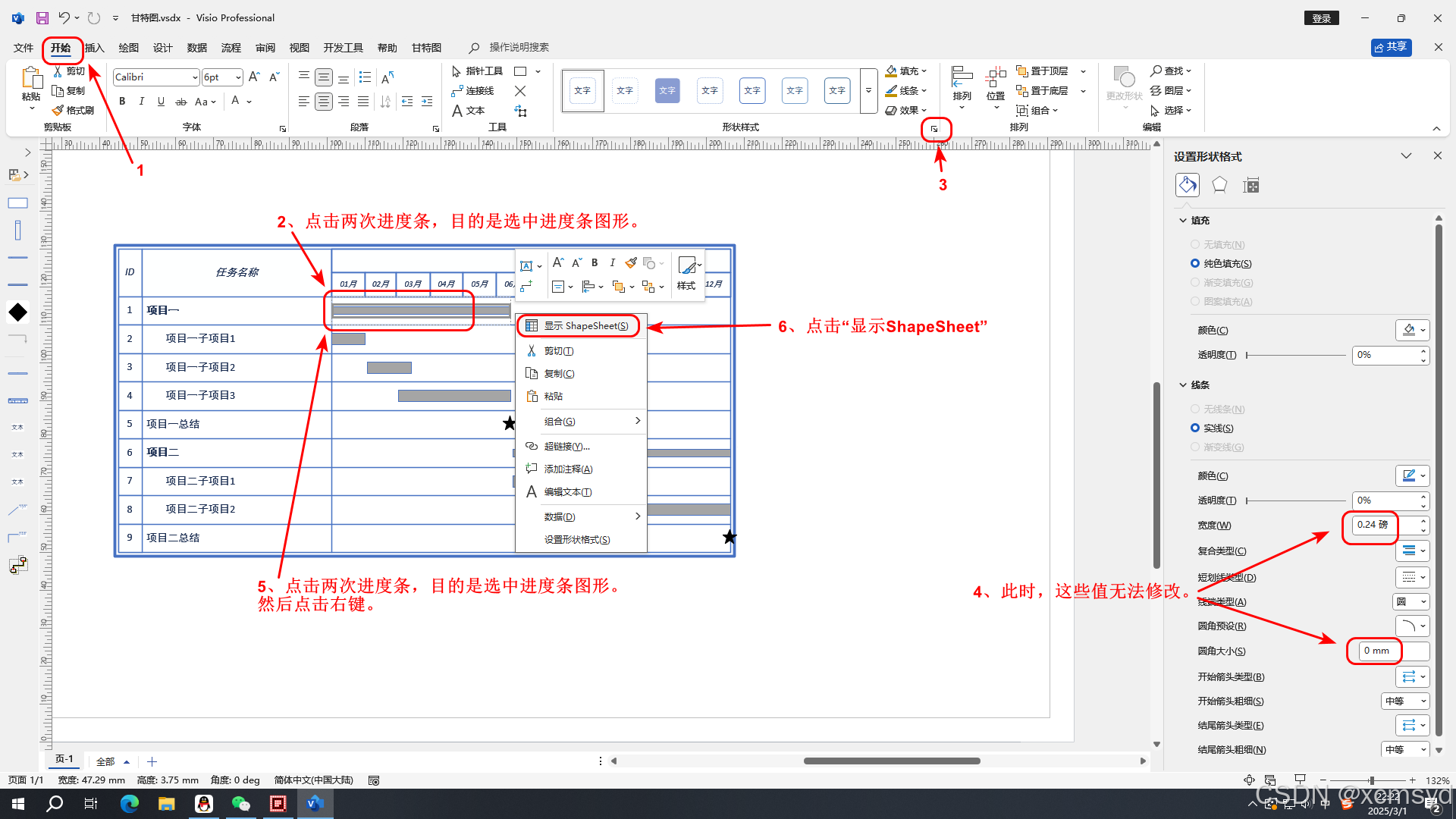

1. 此时进度条图形的形状格式部分值无法修改。需要打开图形的“显示ShapeSheet”进行设置后才能修改。
   注意：需要已开发人员模式运行才能看到“显示ShapeSheet”选项。”文件“-”选项“-”高级“-”常规“中勾选”已开发人员模式运行“，最后点击确定。


修改进度条高度

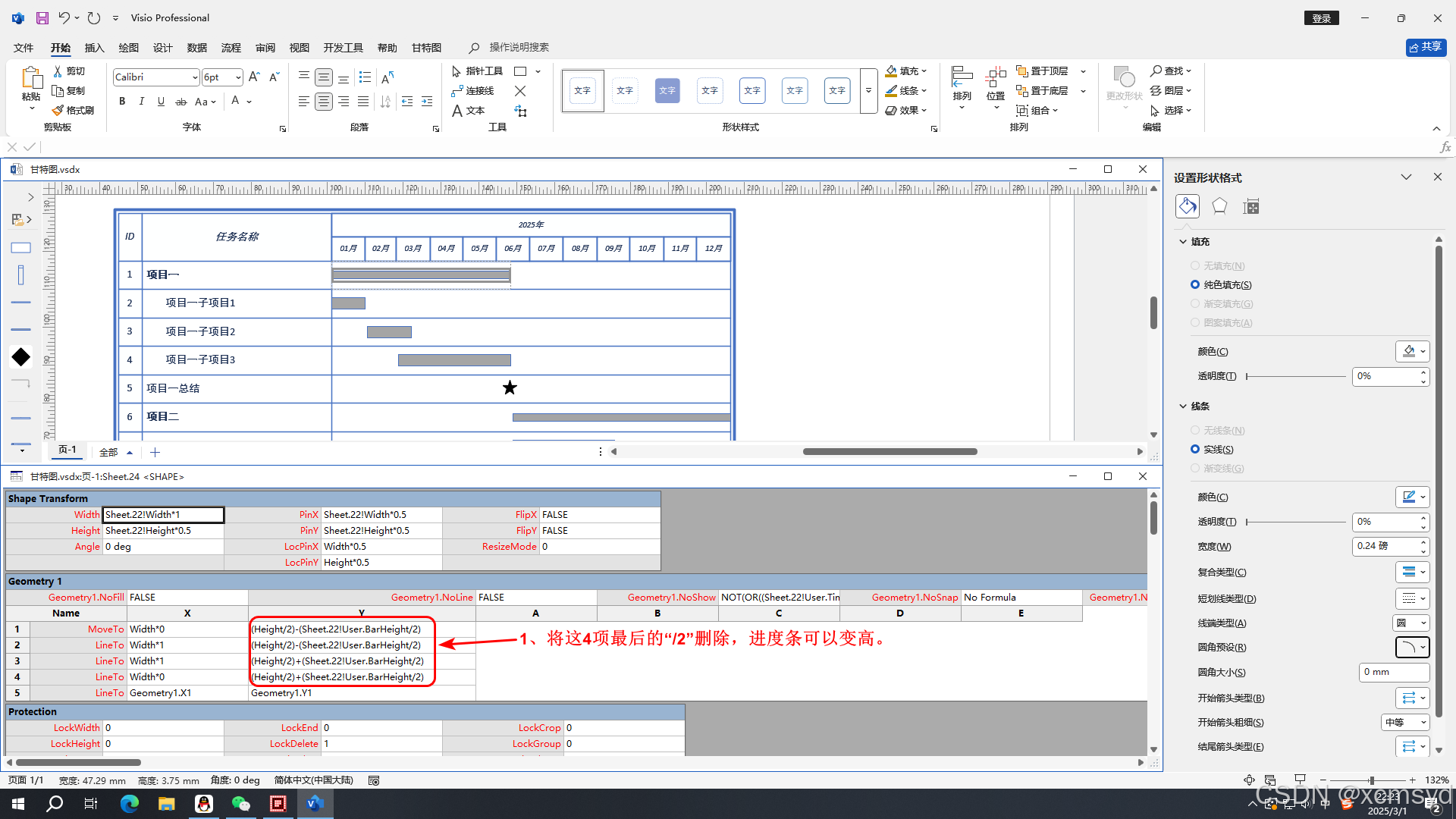

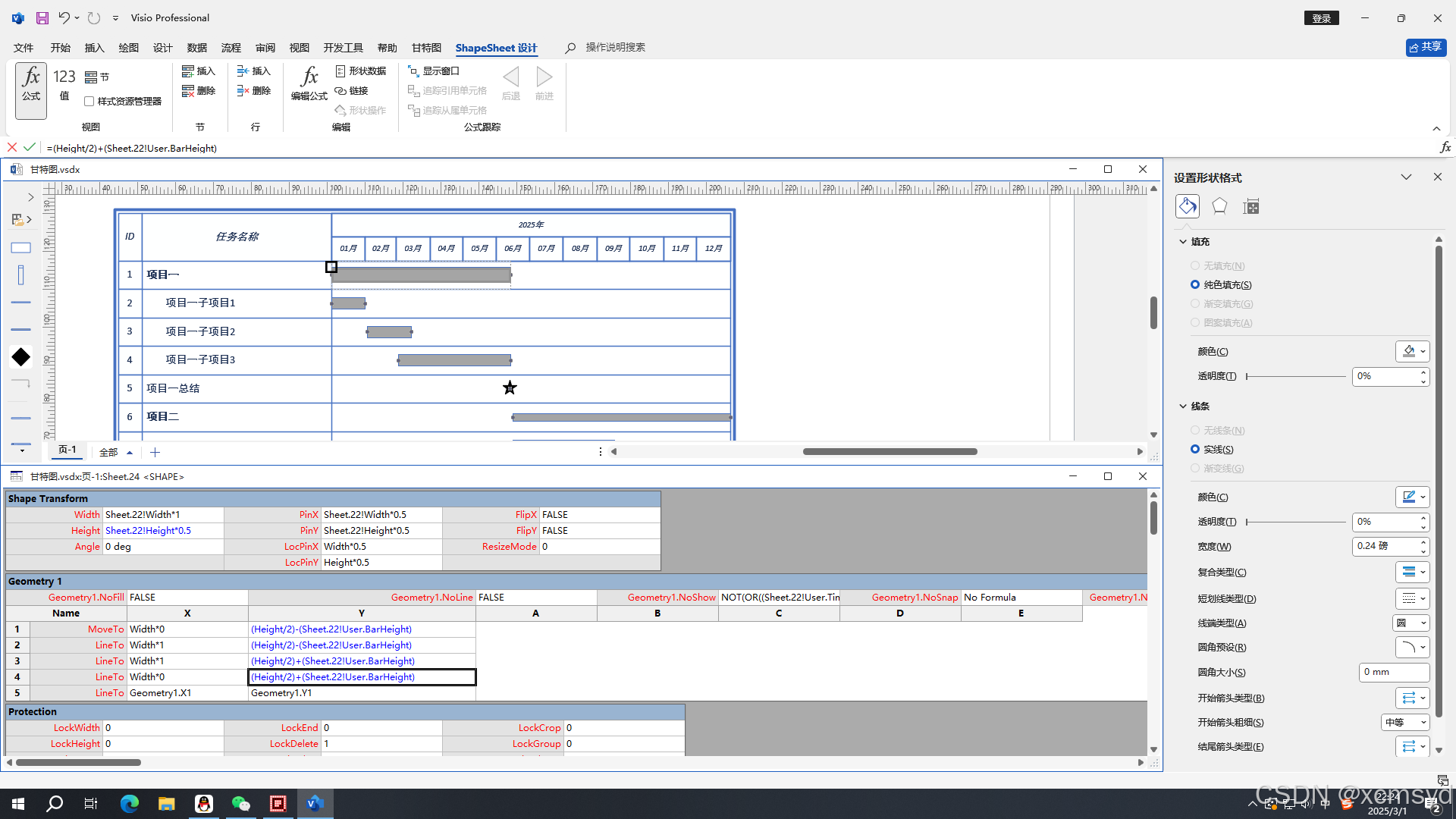

1. 将进度条变高。

2. 进度条变高后的效果图如下。


修改进度条线条格式

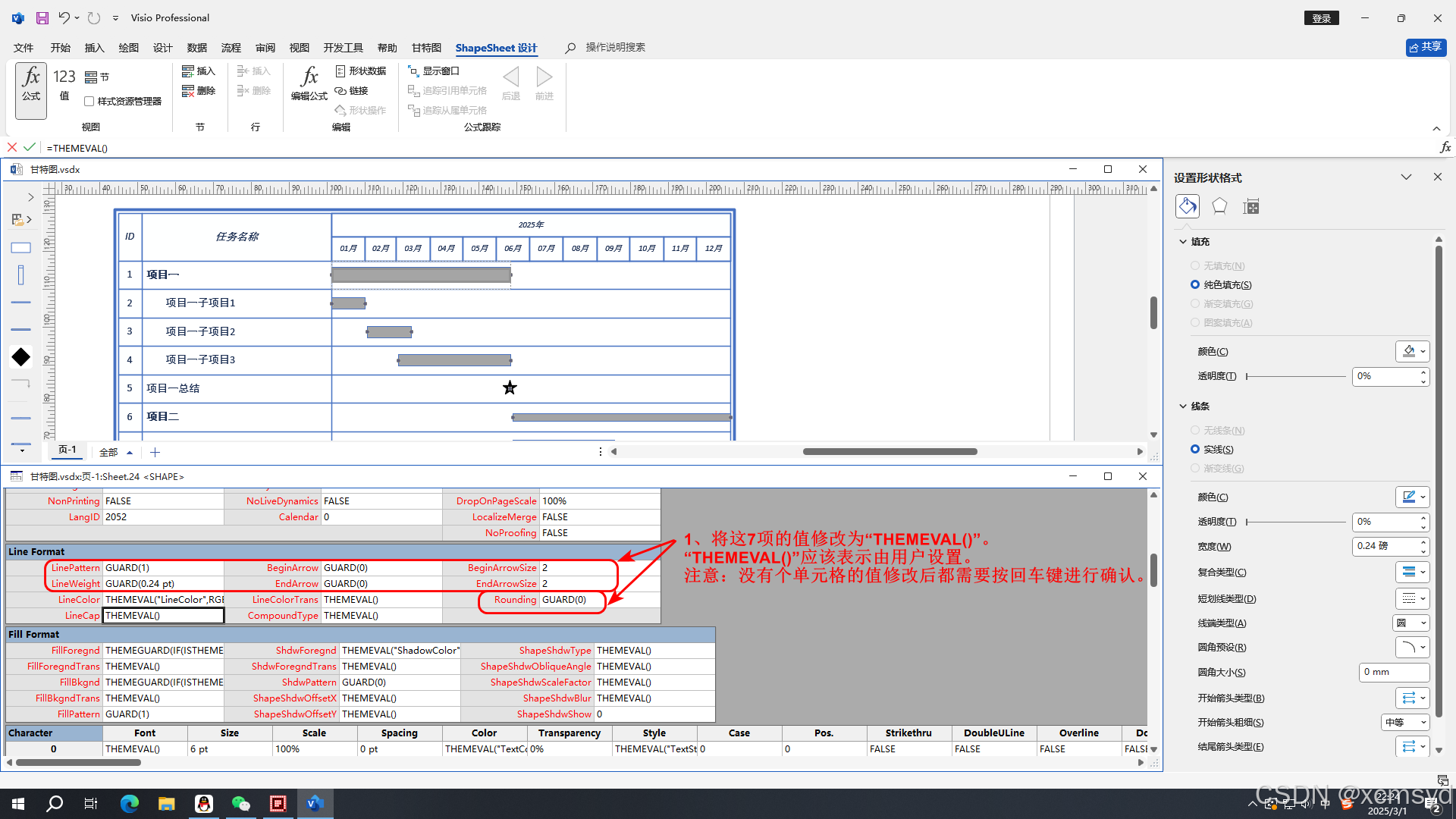

1. 修改线条的配置。

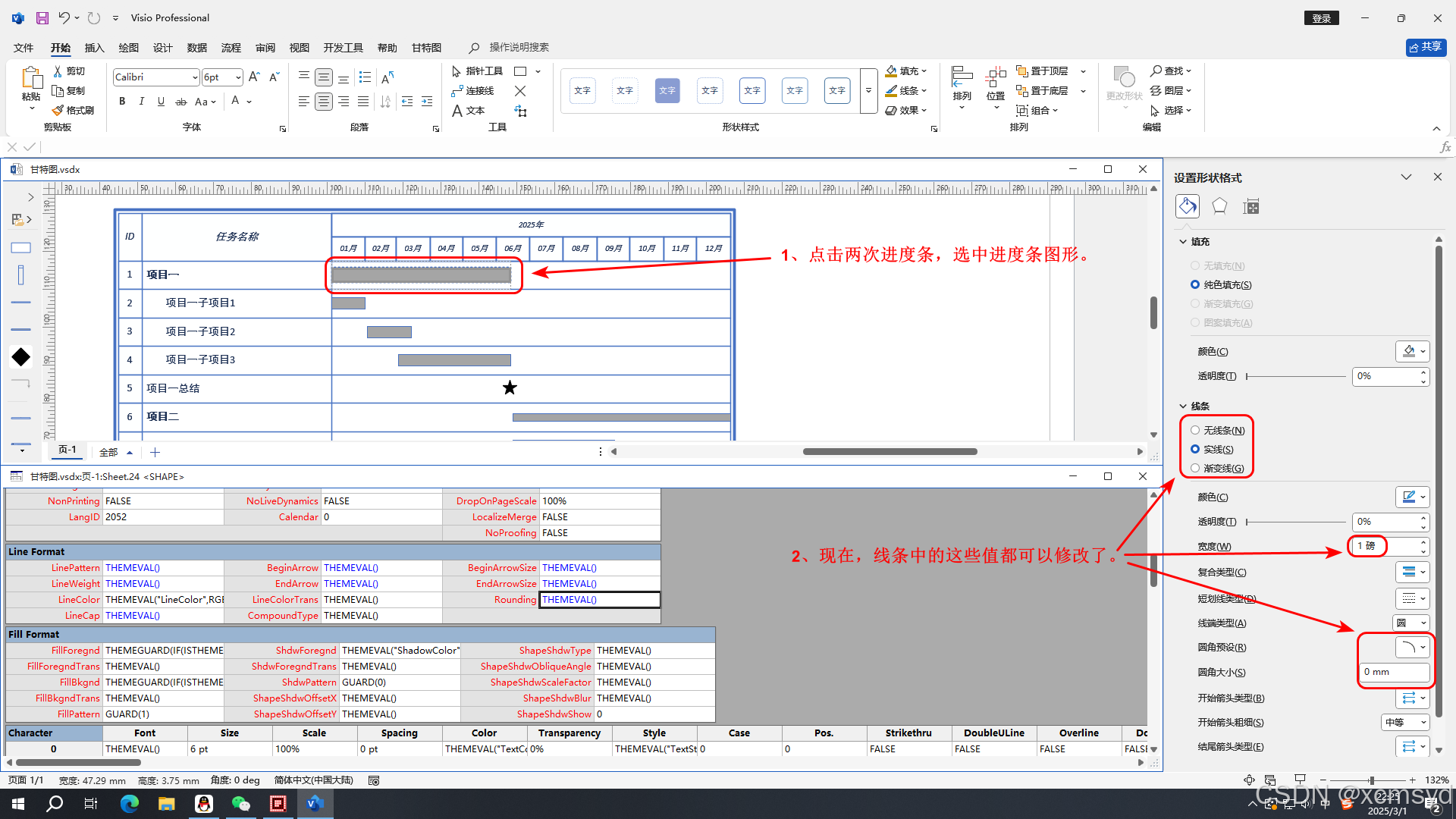

2. 现在可以修改进度条图形的线条格式了。

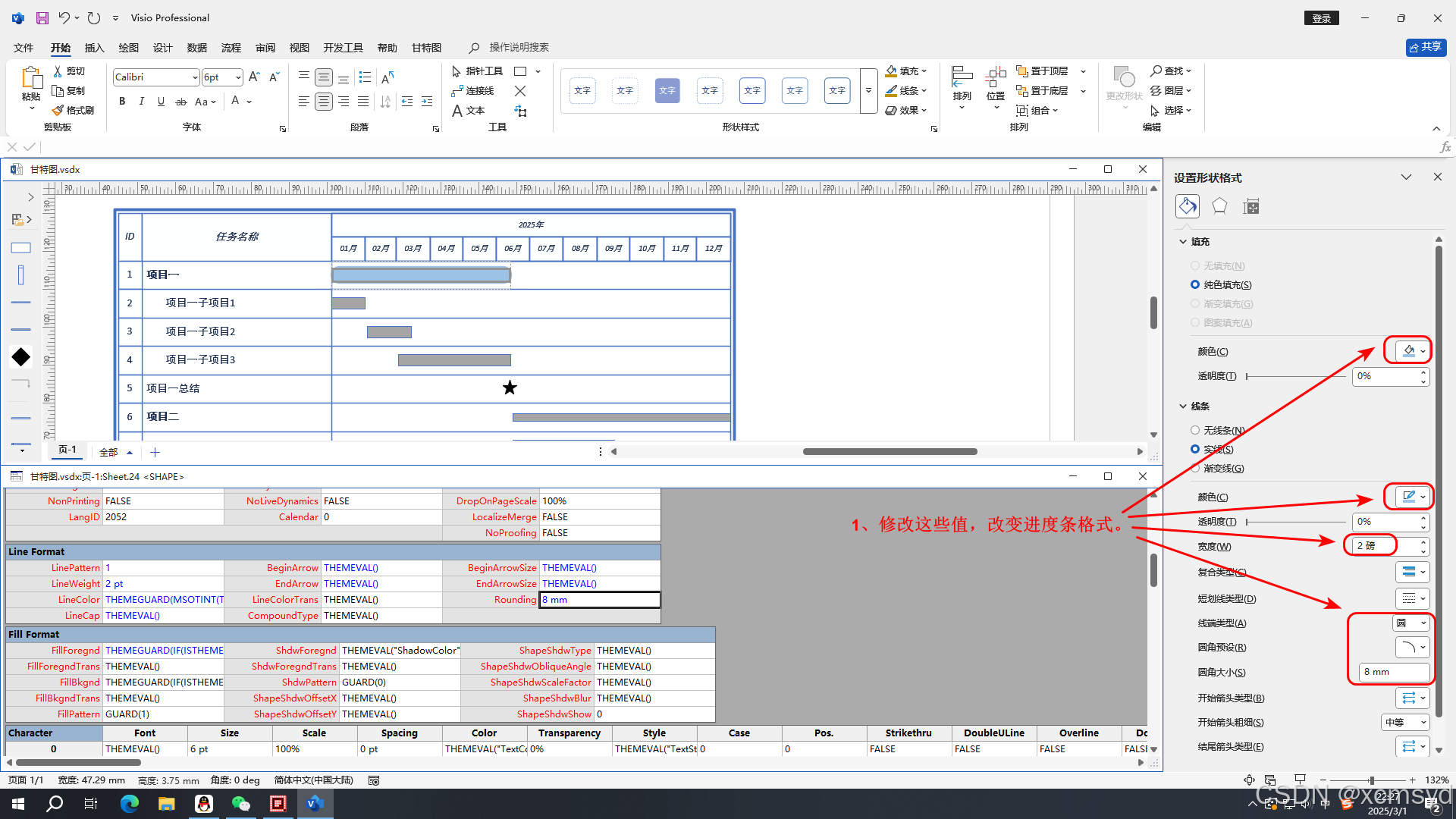

3. 修改进度条格式的值。

4. 修改进度条格式后的效果。


修改进度条阴影

1. 修改填充的“显示ShapeSheet"配置。

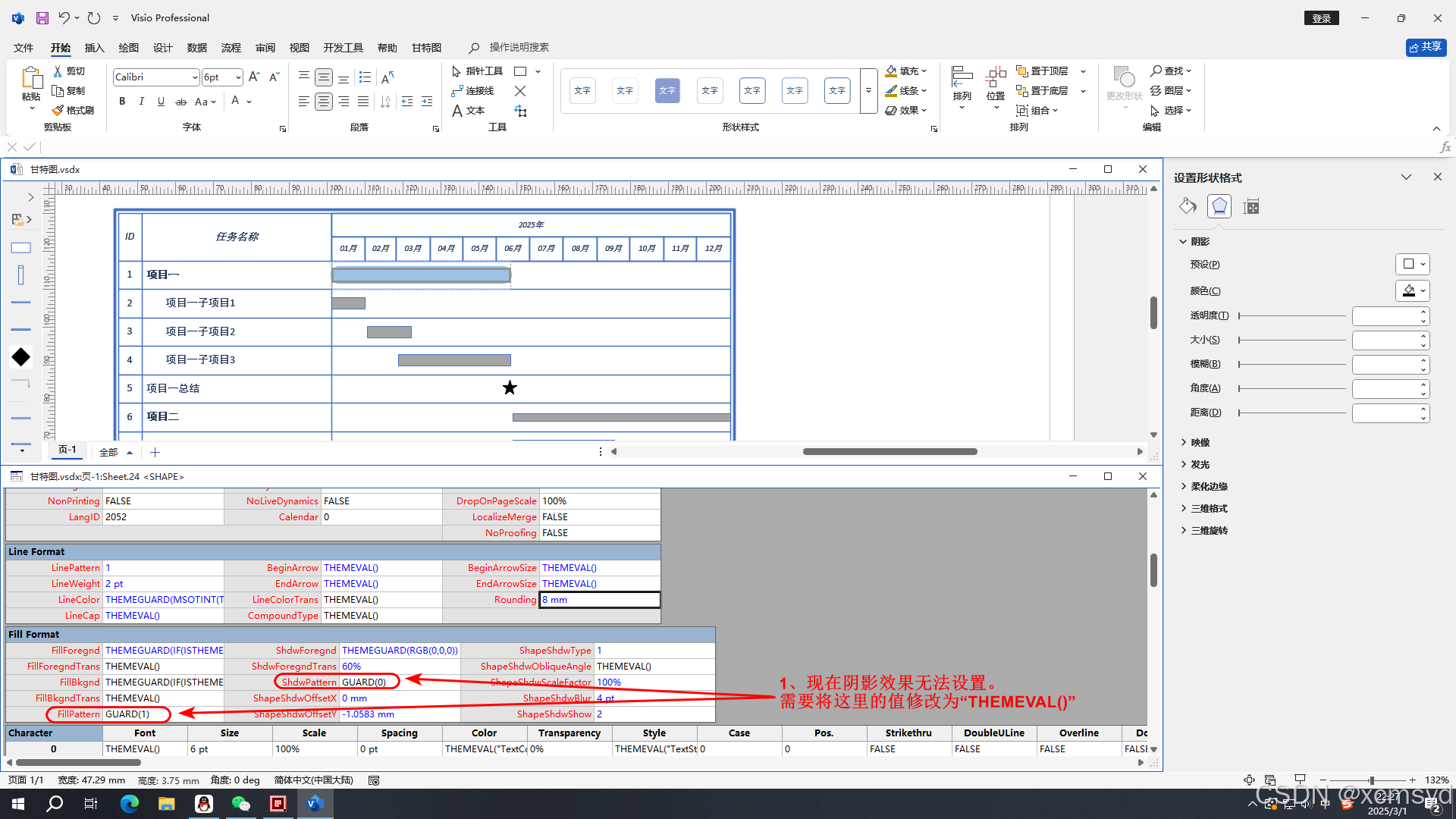

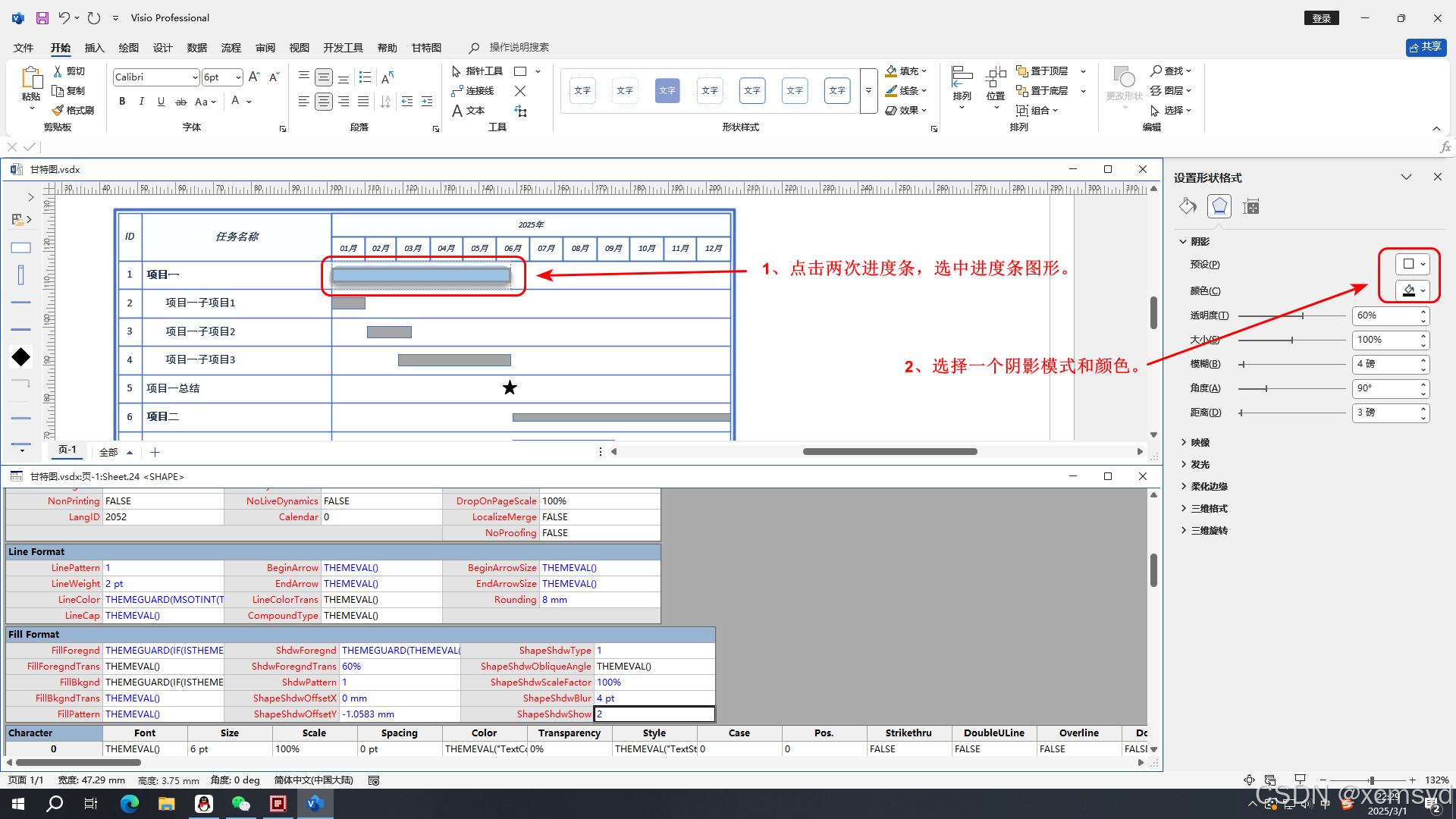

2. 修改阴影格式。

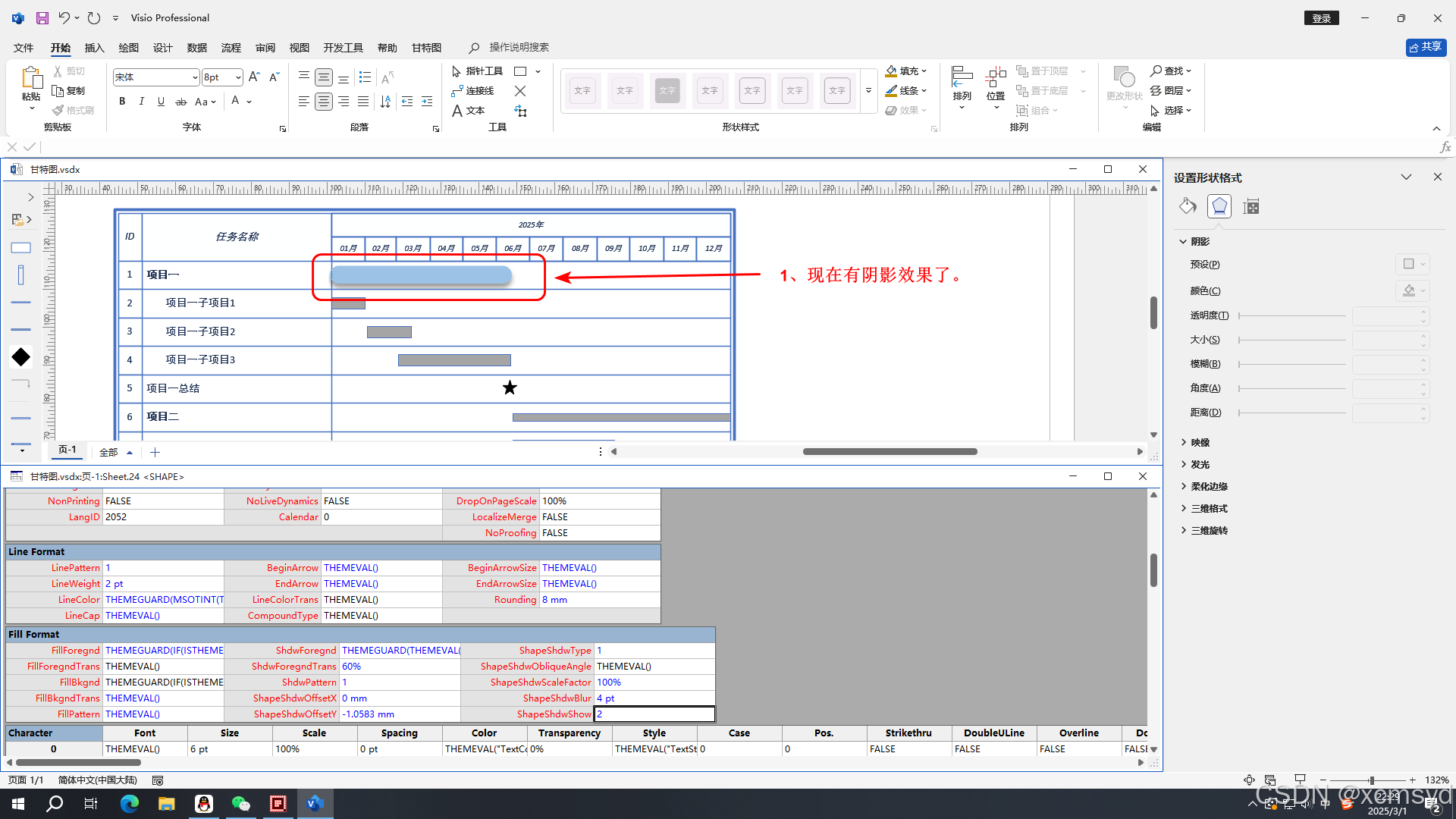

3. 添加阴影格式后的效果。


将进度条置顶

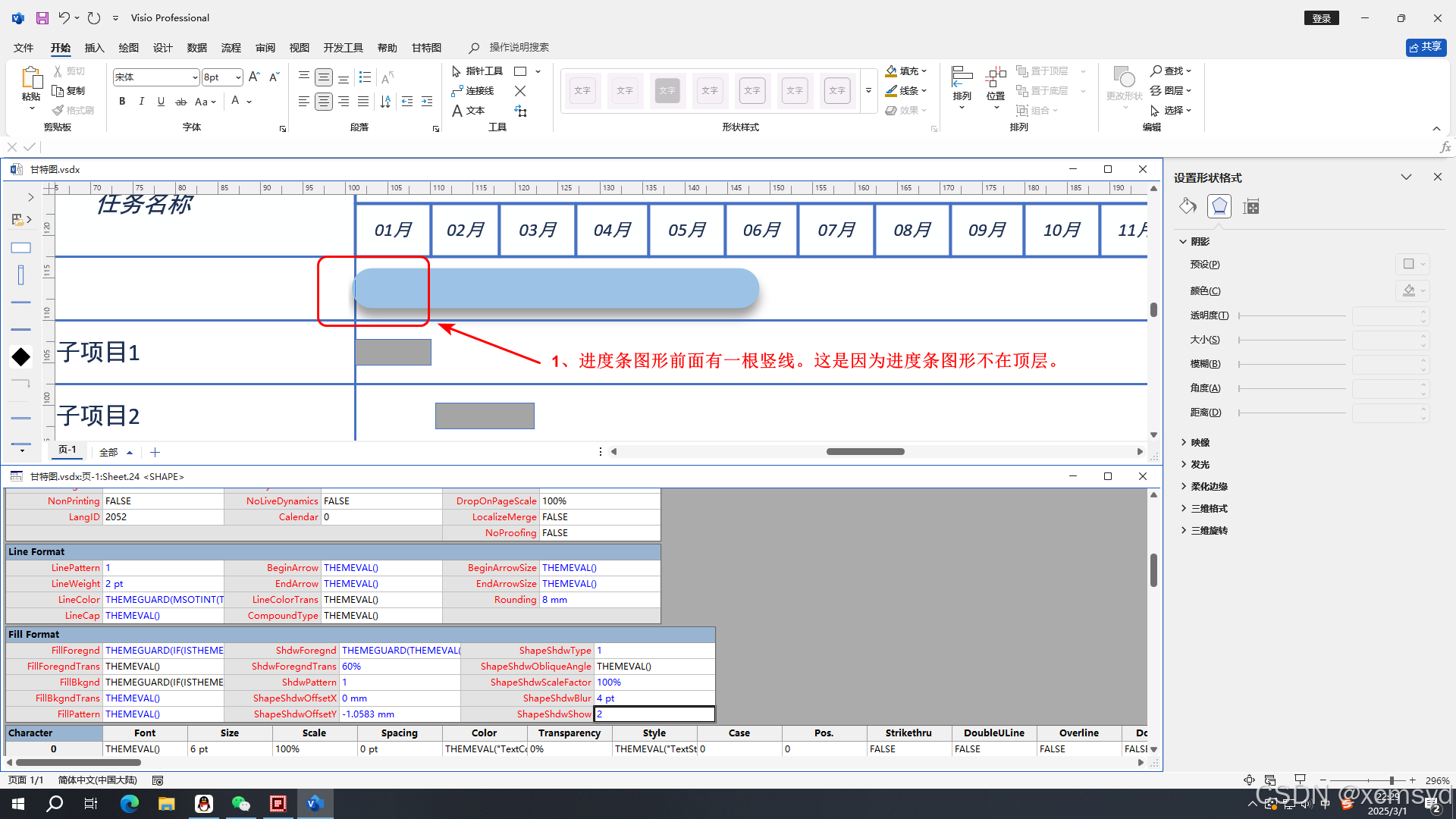

1. 进度条前面有一条竖线。

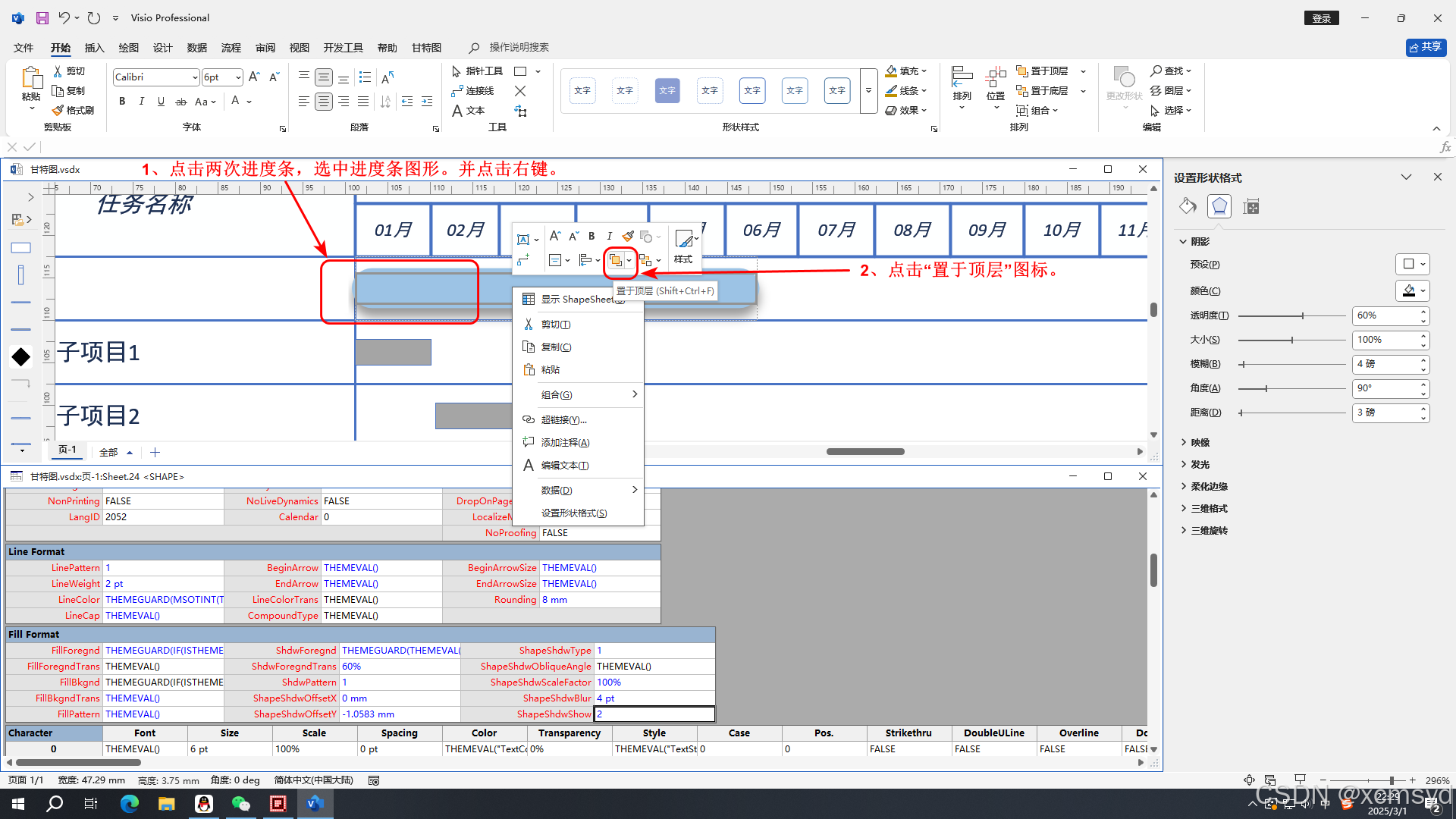

2. 将进度条置于顶层。

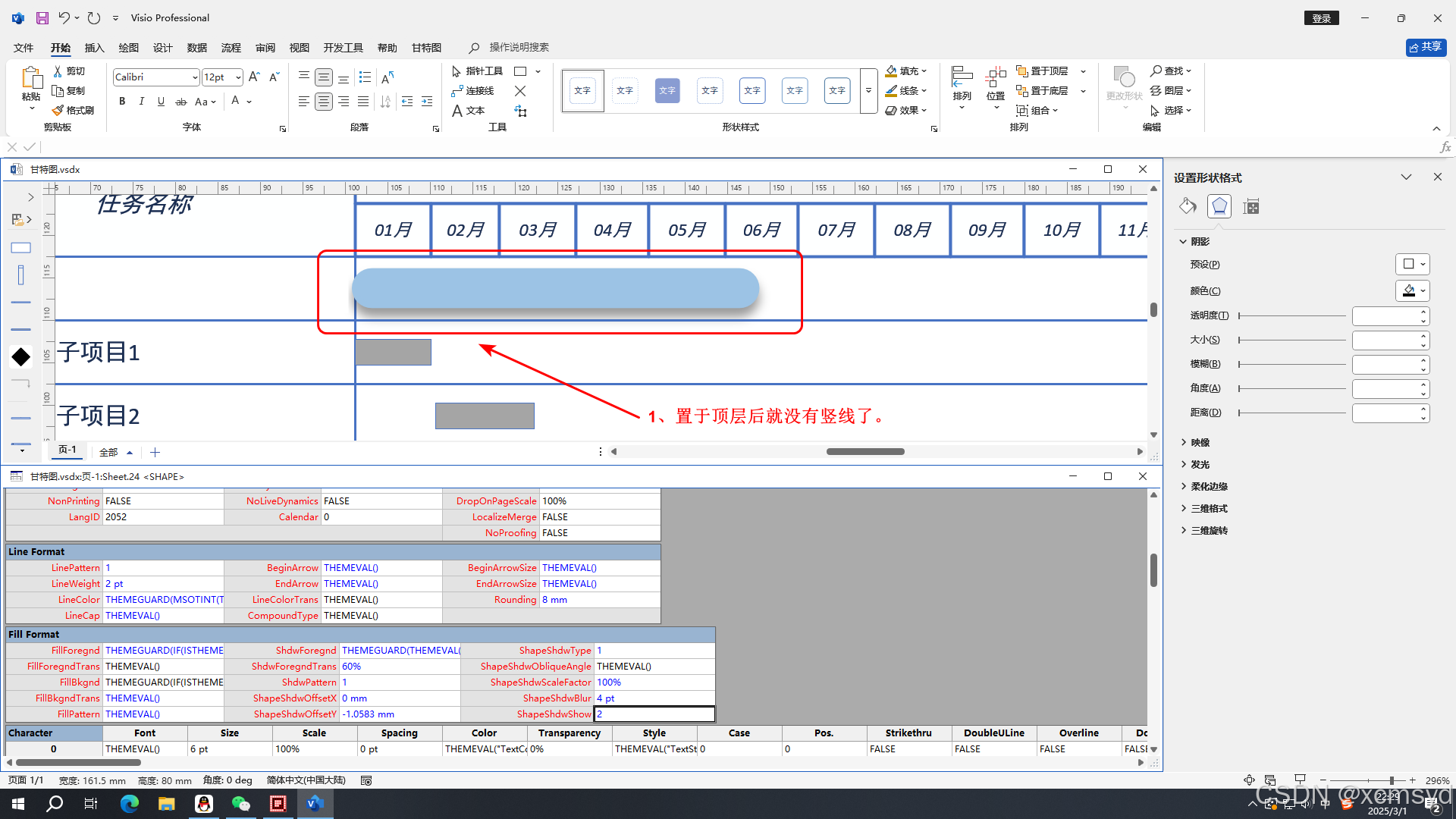

3. 置于顶层后的效果。


三、调整进度条后的效果

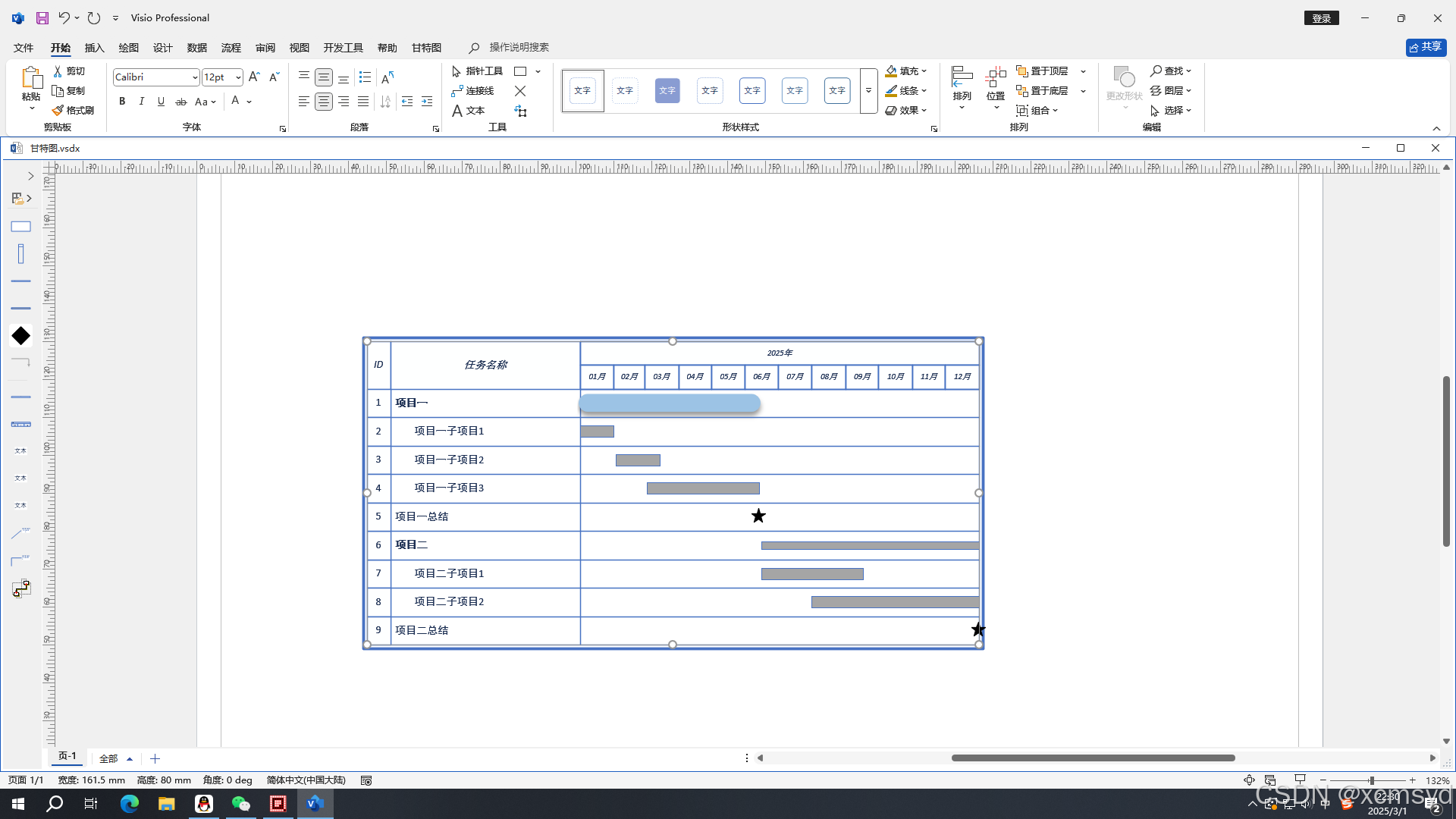

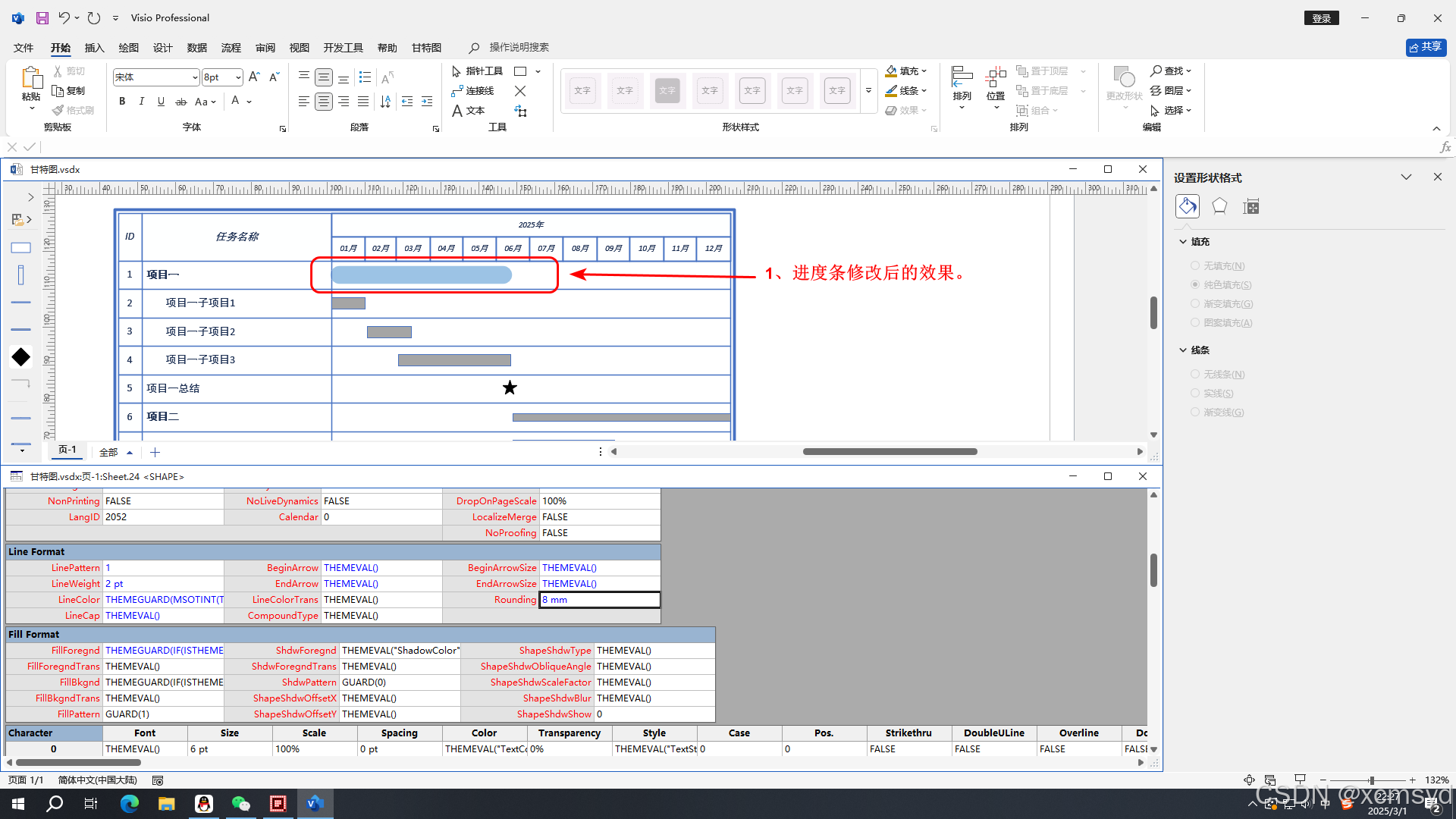

1. 进度条修改后的效果图
