Windows下Clion配置Qt开发环境

配置CMAKE和ToolChain

新建项目，Qt Widgets Executable，配置CMake prefix path，本人环境如下所示。
在这里插入图片描述

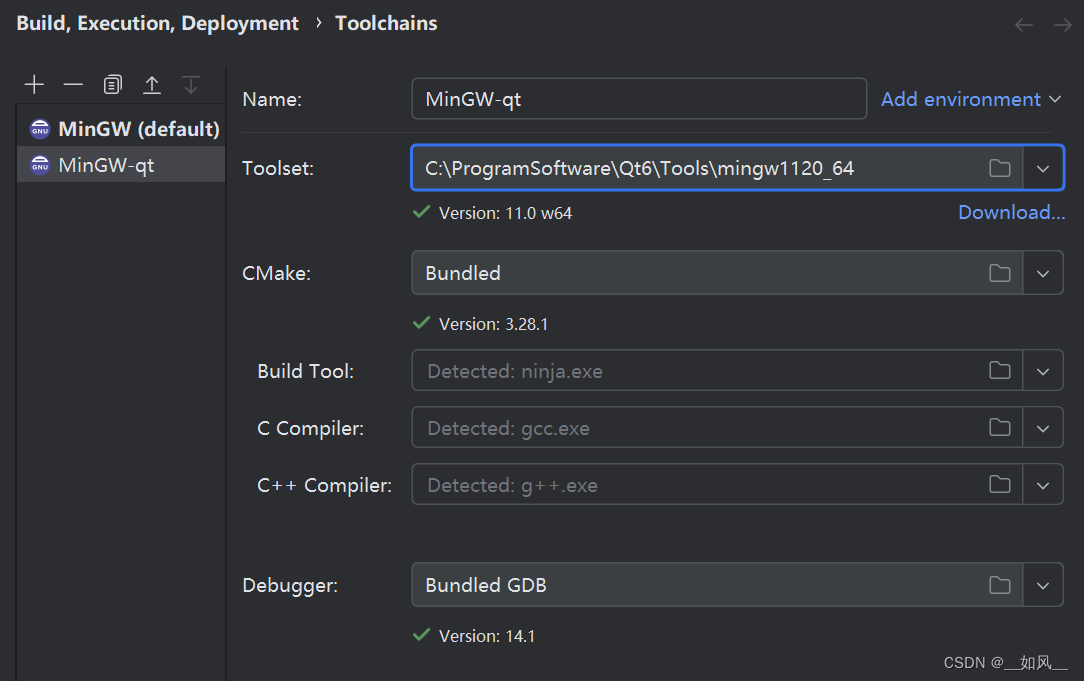

配置ToolChain，Settings。

在这里插入图片描述

将Qt的MinGW置顶，表示使用Qt的MinGW编译

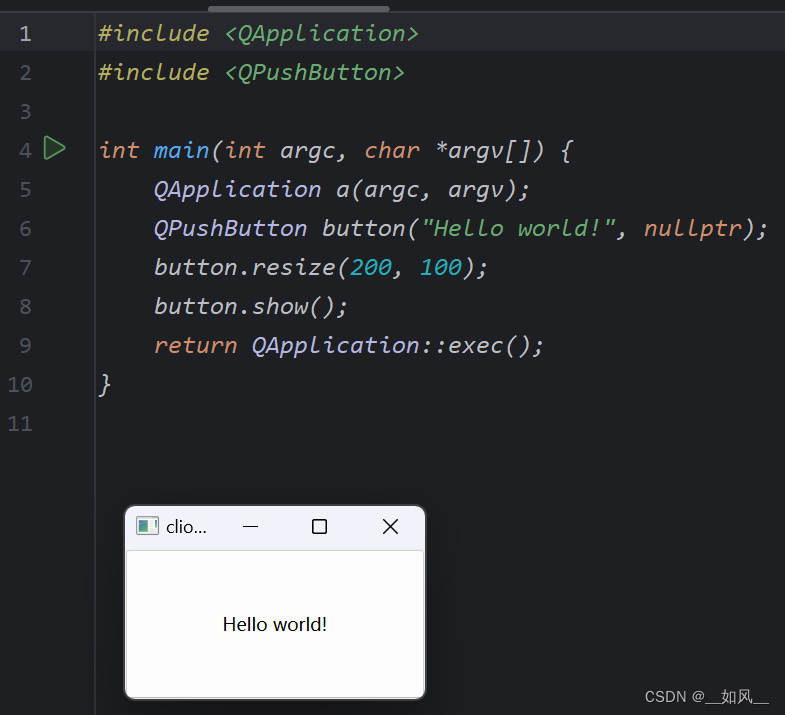

运行程序测试。

在这里插入图片描述

配置.ui文件

默认情况下，CMakeLists.txt中，配置了自动处理ui文件和qrc文件。

set(CMAKE_AUTOMOC ON)
set(CMAKE_AUTORCC ON)
set(CMAKE_AUTOUIC ON)

新建文件，Qt UI Class

在这里插入图片描述

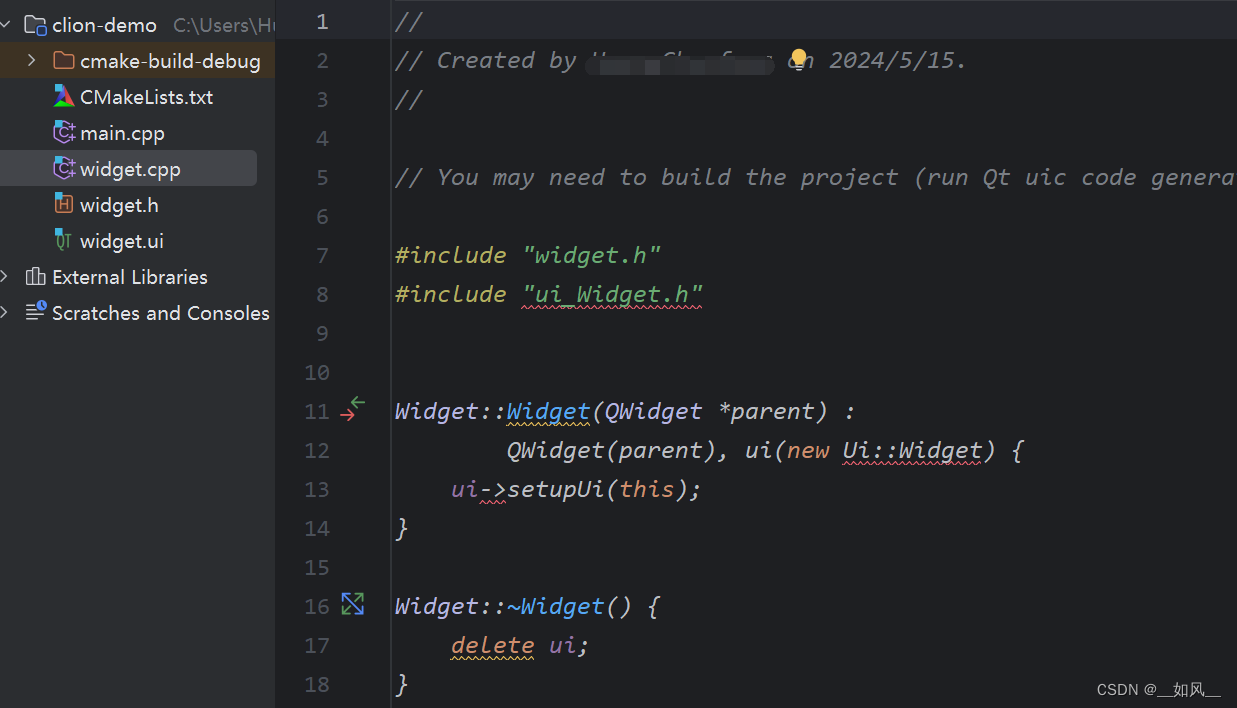

此时项目目录如下所示

在这里插入图片描述

运行程序，uic程序会解析ui文件，生成ui_widget.h文件，红色波浪线消失。

在windows中配置.ui文件的默认应用程序为Qt安装目录下Tools下的Qt Designer，在Clion中双击.ui文件，会自动打开Qt Designer，添加一个按钮后保存，修改main函数代码，测试效果。（ui文件变化后需要重新build）。

在这里插入图片描述

配置.qrc文件

新建文件res.qrc，并在CMakeLists.txt中添加。

add_executable(clion_demo main.cpp
        widget.cpp
        widget.h
        widget.ui
        res.qrc)

默认情况下Clion以xml文件方式打开qrc文件，其实qrc文件的编辑比较简单，以xml方式手动编译亦无不可。当然也可以配置Clion以Windows默认应用程序打开qrc文件，然后设置qrc文件以Qt Creator打开即可，关于如何修改JetBrains工具的文件打开方式。

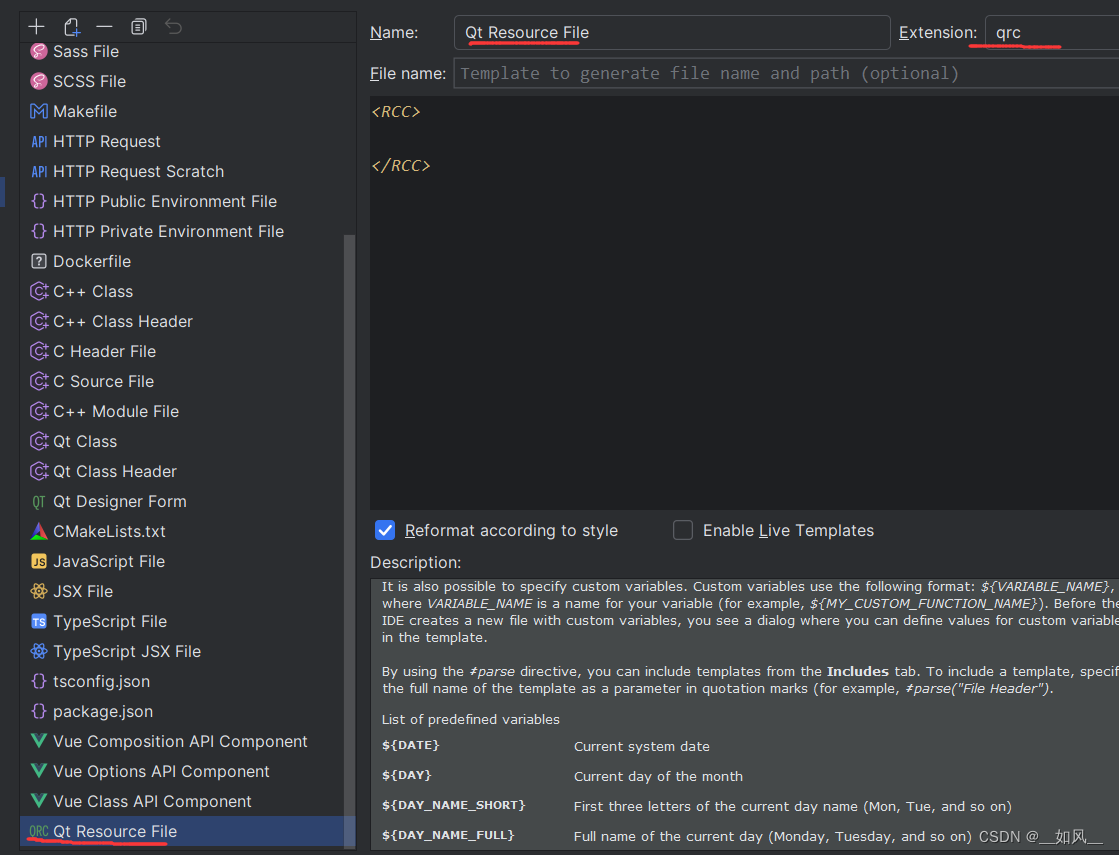

默认情况下，qrc文件内容为空，qtcreator读取时会报错，新的qrc文件应有一对空的RCC标签，在File and Code Templates中添加qrc文件的模板。如下图所示。
在这里插入图片描述

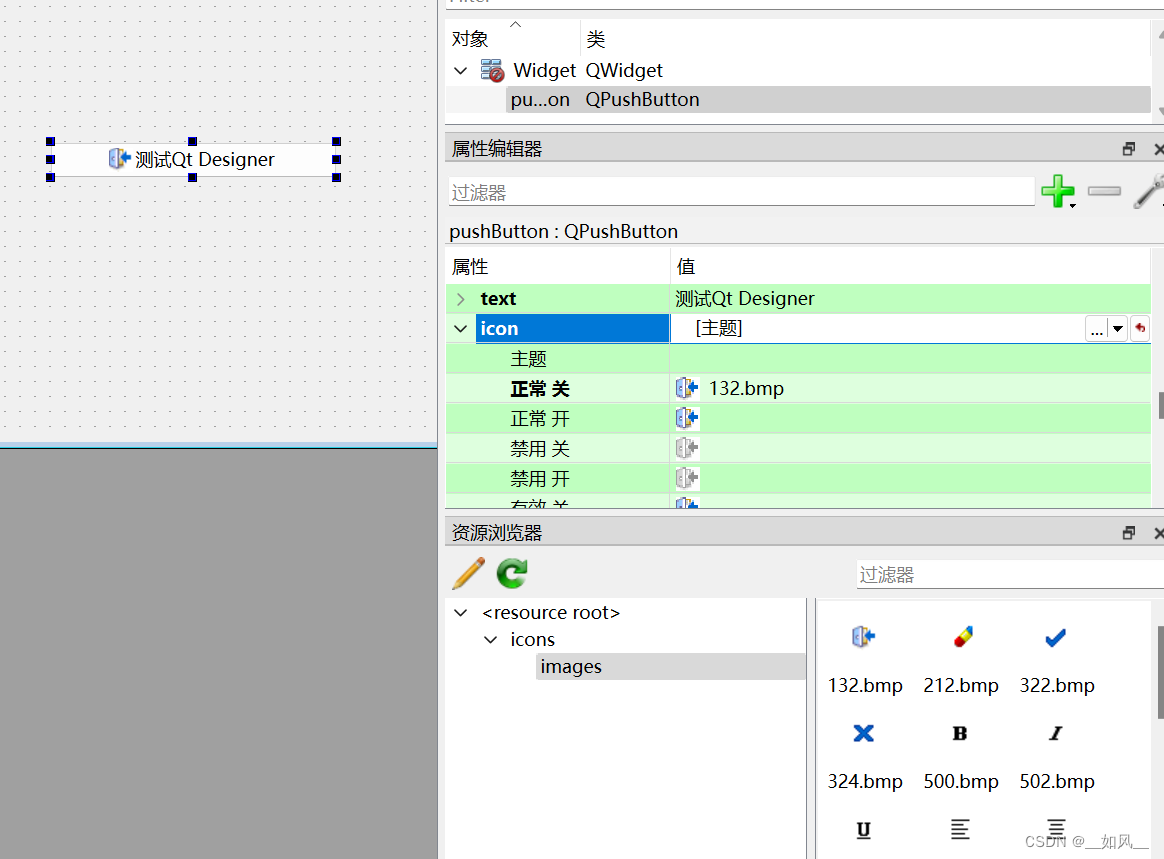

编辑完res.qrc并保存，打开Qt Designer，添加资源文件，选择当前目录下的res.qrc，修改按钮图标。

在这里插入图片描述

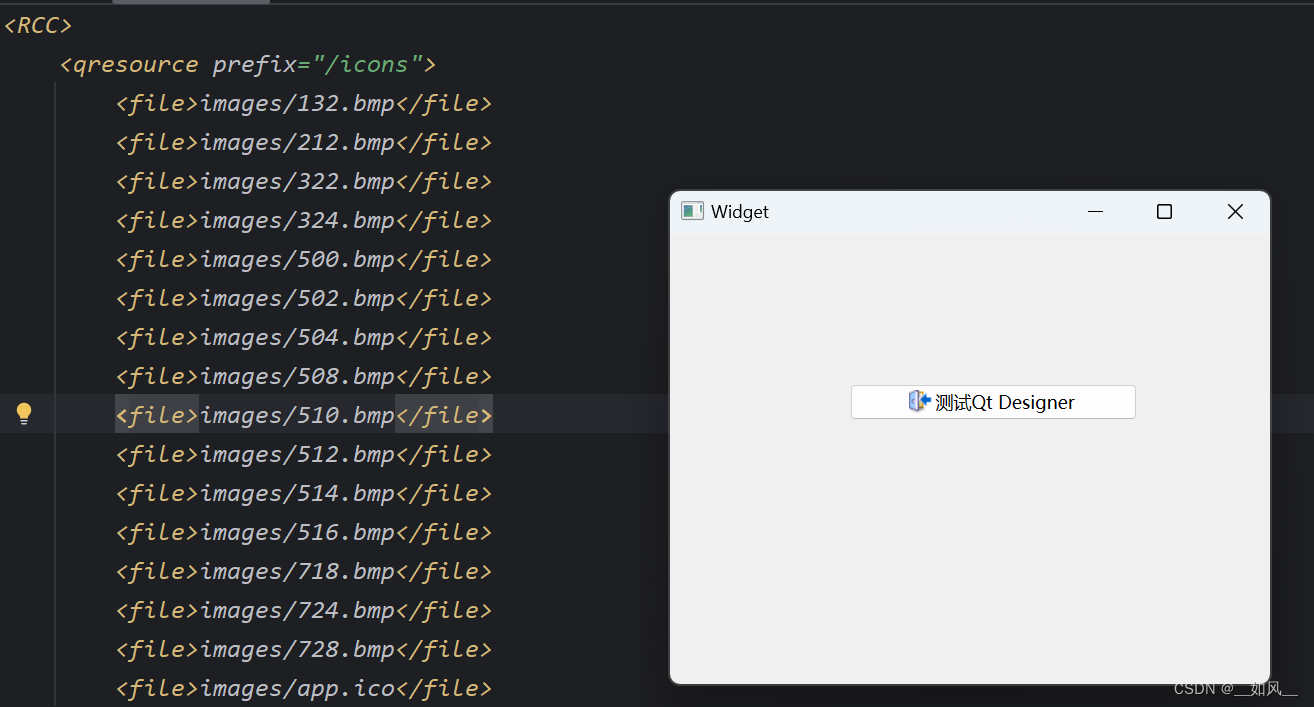

保存后重新运行程序。
在这里插入图片描述

解决组件样式古老问题

使用Clion跑出来的界面和Qt Creator中不一样，前者还是老式风格，原因在于CLion没有添加qwindowsvistastyle.dll文件，在CMakeLists.txt中加入即可。

if (EXISTS "${QT_INSTALL_PATH}/plugins/styles/qwindowsvistastyle${DEBUG_SUFFIX}.dll")
    add_custom_command(TARGET ${PROJECT_NAME} POST_BUILD
            COMMAND ${CMAKE_COMMAND} -E make_directory
            "$<TARGET_FILE_DIR:${PROJECT_NAME}>/plugins/styles/")
    add_custom_command(TARGET ${PROJECT_NAME} POST_BUILD
            COMMAND ${CMAKE_COMMAND} -E copy
            "${QT_INSTALL_PATH}/plugins/styles/qwindowsvistastyle${DEBUG_SUFFIX}.dll"
            "$<TARGET_FILE_DIR:${PROJECT_NAME}>/plugins/styles/")
endif ()

解决图片无法显示问题

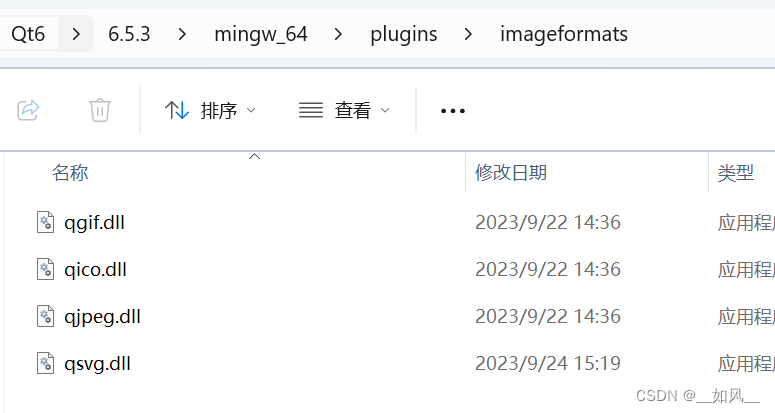

开发过程中发现同样的代码ico图标在qtcreator中正常显示，Clion中无法显示，编译过程显示UIC、RCC均正常，最后发现是缺少了处理图片的动态库，如下所示。
在这里插入图片描述
cmake中将以上动态库全部复制过来即可。

add_custom_command(TARGET ${PROJECT_NAME} POST_BUILD
        COMMAND ${CMAKE_COMMAND} -E make_directory
        "$<TARGET_FILE_DIR:${PROJECT_NAME}>/imageformats/")

# qgif qico qjpeg qsvg
FILE(GLOB IMAGE_DLLS "${QT_INSTALL_PATH}/plugins/imageformats/*${DEBUG_SUFFIX}.dll")
foreach (IMAGE_DLL ${IMAGE_DLLS})
    add_custom_command(TARGET ${PROJECT_NAME} POST_BUILD
            COMMAND ${CMAKE_COMMAND} -E copy
            "${IMAGE_DLL}"
            "$<TARGET_FILE_DIR:${PROJECT_NAME}>/imageformats/")
endforeach (IMAGE_DLL)

CMakeLists.txt一次配置，永久生效

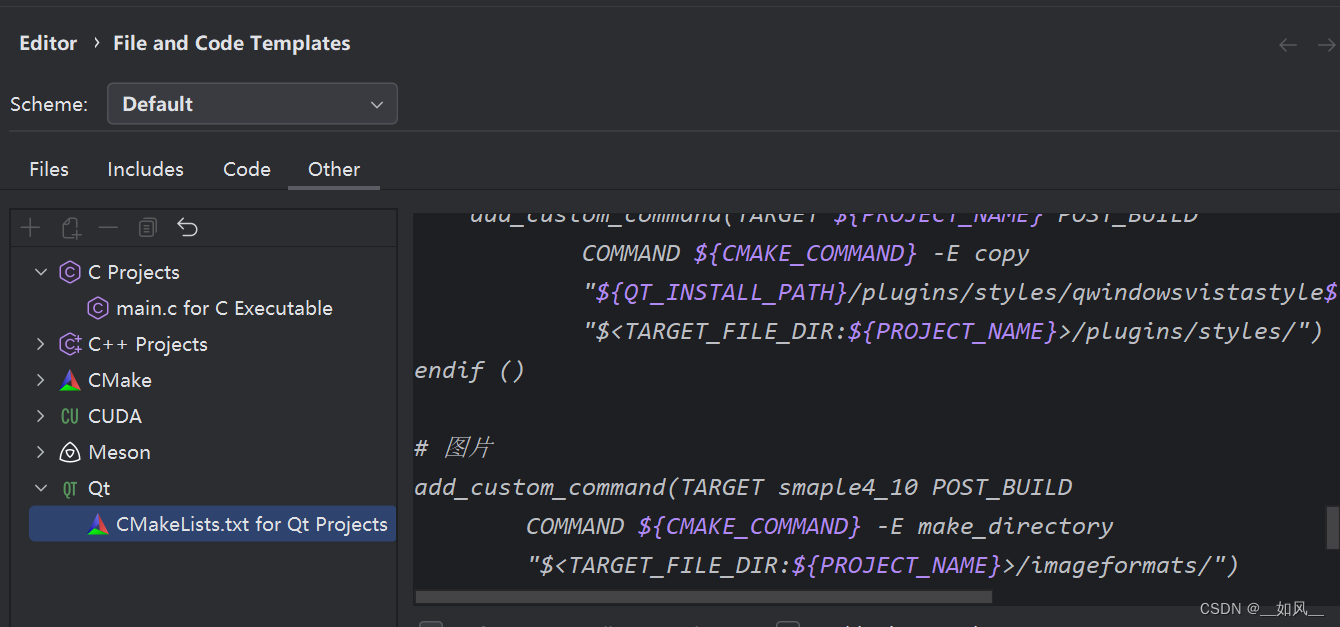

避免每个项目都要额外手动添加两段CMake代码，可以在File and Code Templates中直接修改模板。
在这里插入图片描述

打包发布

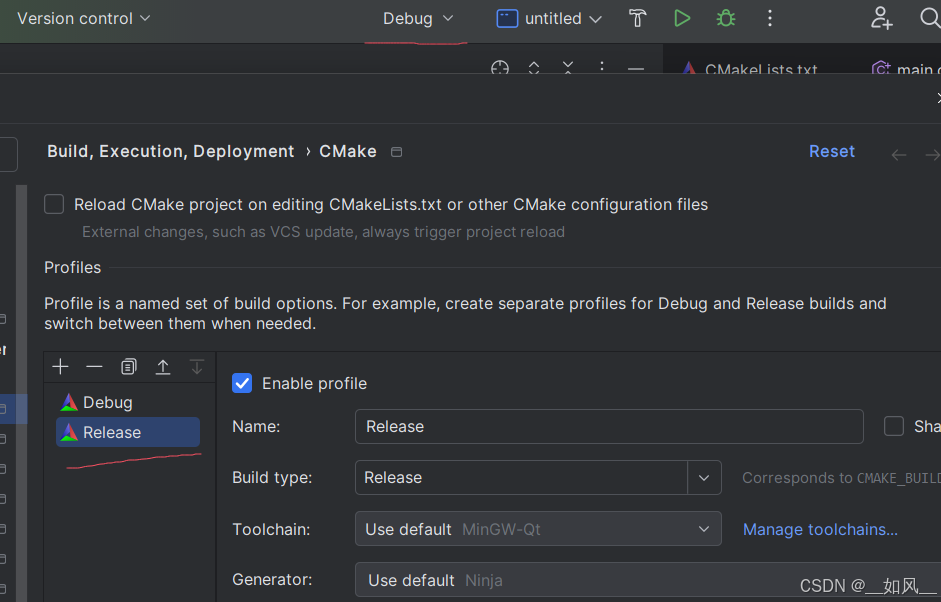

添加Release编译选项。

在这里插入图片描述
运行Release，出现cmake-build-release文件夹及下面一堆文件，总大小相比于Debug小挺多。

使用windeployqt打包

可以将release的exe可执行程序复制到一个新的准备发布的文件夹，以sample4_12.exe为例。
在Qt安装路径下的mingw或者msvc的bin目录下找到windeploy.exe，一行命令直接打包。

D:\prog\Qt\6.5.3\mingw_64\bin\windeployqt.exe C:\Users\chunf\Desktop\sample4_12\sample4_12.exe

打包会复制许多的dll文件到目录下，体积较大，可以尝试删除不需要的dll文件，挨个删除挨个运行程序，运行失败再撤销删除即可。

去除黑窗口

Release打包后发现执行exe出现黑窗口，原因是没有在cmake文件中的add_executable加入WIN32。在Clion Qt CMakeLists模板中添加如下内容，表示WINDOWS环境下且编译类型不是Debug时，加入WIN32去掉控制台窗口。

if (NOT CMAKE_BUILD_TYPE MATCHES "Debug")
    set(CMAKE_WIN32_EXECUTABLE ON)
endif ()

本次demo完整的CMakeLists.txt模板

cmake_minimum_required(VERSION ${CMAKE_MAJOR_VERSION}.${CMAKE_MINOR_VERSION})
project(${PROJECT_NAME})

set(CMAKE_CXX_STANDARD ${CMAKE_LANGUAGE_VERSION})
set(CMAKE_AUTOMOC ON)
set(CMAKE_AUTORCC ON)
set(CMAKE_AUTOUIC ON)
#if( ${CMAKE_MAJOR_VERSION} < 3 || ( ${CMAKE_MAJOR_VERSION} == 3 and ${CMAKE_MINOR_VERSION} < 7 ) )
set(CMAKE_INCLUDE_CURRENT_DIR ON)
#end

#if( ${QT_PATH} != "" )
set(CMAKE_PREFIX_PATH "${QT_PATH}")
#end

find_package(Qt${QT_VERSION} COMPONENTS
#foreach( $library in ${REQUIRED_LIBS} )
  $library
#end
  REQUIRED)

add_executable(${PROJECT_NAME} main.cpp)
#if(${WINDOWS})
if (NOT CMAKE_BUILD_TYPE MATCHES "Debug")
    set(CMAKE_WIN32_EXECUTABLE ON)
endif ()
#end
target_link_libraries(${PROJECT_NAME}
#foreach( $library in ${REQUIRED_LIBS} )
  Qt#if( ${QT_VERSION} < 6 )${QT_VERSION}#end::$library
#end
)

#if( ${WINDOWS} )
#set( $d = "$" )
if (WIN32 AND NOT DEFINED CMAKE_TOOLCHAIN_FILE)
    set(DEBUG_SUFFIX)
    if (MSVC AND CMAKE_BUILD_TYPE MATCHES "Debug")
        set(DEBUG_SUFFIX "d")
    endif()
    set(QT_INSTALL_PATH "${d}{CMAKE_PREFIX_PATH}")
    if(NOT EXISTS "${d}{QT_INSTALL_PATH}/bin")
        set(QT_INSTALL_PATH "${d}{QT_INSTALL_PATH}/..")
        if(NOT EXISTS "${d}{QT_INSTALL_PATH}/bin")
            set(QT_INSTALL_PATH "${d}{QT_INSTALL_PATH}/..")
        endif()
    endif()
    if(EXISTS "${d}{QT_INSTALL_PATH}/plugins/platforms/qwindows${d}{DEBUG_SUFFIX}.dll")
        add_custom_command(TARGET ${d}{PROJECT_NAME} POST_BUILD
                COMMAND ${d}{CMAKE_COMMAND} -E make_directory
                "${d}<TARGET_FILE_DIR:${d}{PROJECT_NAME}>/plugins/platforms/")
        add_custom_command(TARGET ${d}{PROJECT_NAME} POST_BUILD
                COMMAND ${d}{CMAKE_COMMAND} -E copy
                "${d}{QT_INSTALL_PATH}/plugins/platforms/qwindows${d}{DEBUG_SUFFIX}.dll"
                "${d}<TARGET_FILE_DIR:${d}{PROJECT_NAME}>/plugins/platforms/")
    endif()
    foreach(QT_LIB #foreach( $library in ${REQUIRED_LIBS} )$library #end)
        add_custom_command(TARGET ${d}{PROJECT_NAME} POST_BUILD
                COMMAND ${d}{CMAKE_COMMAND} -E copy
                "${d}{QT_INSTALL_PATH}/bin/Qt${QT_VERSION}${d}{QT_LIB}${d}{DEBUG_SUFFIX}.dll"
                "${d}<TARGET_FILE_DIR:${d}{PROJECT_NAME}>")
    endforeach(QT_LIB)
endif()

if (EXISTS "${QT_INSTALL_PATH}/plugins/styles/qwindowsvistastyle${DEBUG_SUFFIX}.dll")
    add_custom_command(TARGET ${PROJECT_NAME} POST_BUILD
            COMMAND ${CMAKE_COMMAND} -E make_directory
            "$<TARGET_FILE_DIR:${PROJECT_NAME}>/plugins/styles/")
    add_custom_command(TARGET ${PROJECT_NAME} POST_BUILD
            COMMAND ${CMAKE_COMMAND} -E copy
            "${QT_INSTALL_PATH}/plugins/styles/qwindowsvistastyle${DEBUG_SUFFIX}.dll"
            "$<TARGET_FILE_DIR:${PROJECT_NAME}>/plugins/styles/")

     add_custom_command(TARGET ${PROJECT_NAME} POST_BUILD
        COMMAND ${CMAKE_COMMAND} -E make_directory
        "$<TARGET_FILE_DIR:${PROJECT_NAME}>/imageformats/")

    # qgif qico qjpeg qsvg
    FILE(GLOB IMAGE_DLLS "${QT_INSTALL_PATH}/plugins/imageformats/*${DEBUG_SUFFIX}.dll")
    foreach (IMAGE_DLL ${IMAGE_DLLS})
        add_custom_command(TARGET ${PROJECT_NAME} POST_BUILD
                COMMAND ${CMAKE_COMMAND} -E copy
                "${IMAGE_DLL}"
                "$<TARGET_FILE_DIR:${PROJECT_NAME}>/imageformats/")
    endforeach (IMAGE_DLL)
endif ()
#end
