CorelDRAWX4的VBA插件开发(七)形状的静态编号和一键转位图

CorelDRAWX4的VBA插件开发(七)形状的静态编号和一键转位图

优先说一些不容易掌握的一些小技巧.

一.静态编号

静态编号就是每个形状Shape对象的属性里面有一个叫作StaticID(静态编号)的这么个功能,它里面是一个长整数Long,我是到后来才发现这个数的,平时并用不上,但是了解了它可以明白程序是怎么来区别每个形状的.

比如,当我们在空画布上画一个框,那么这个形状的静态编号就会被赋值,它不会有重复的编号,是唯一的,而再画另一个形状其编号会+1,若把两个形状群组那其编号会再+1,不管怎么变,整个画布上不会出现相同的编号,CDR就是通过这种方法以不变应万变.下面就来演示一下:

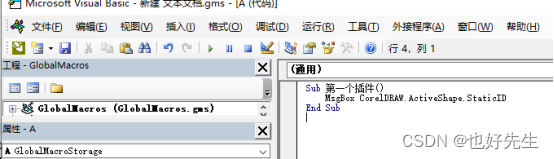

Sub 第一个插件()
    MsgBox CorelDRAW.ActiveShape.StaticID
End Sub

还是把之前的代码稍作修改,直接用MsgBox 后面带上AcitveShape也就是当前选定的一个形状,再带上静态编号, 这样当我们选中某个形状再按按钮的时候,弹窗就会直接显示一个数字,这个数字就是当前形状的编号了,可以回到CDR进行测试.这里就不再讲了.

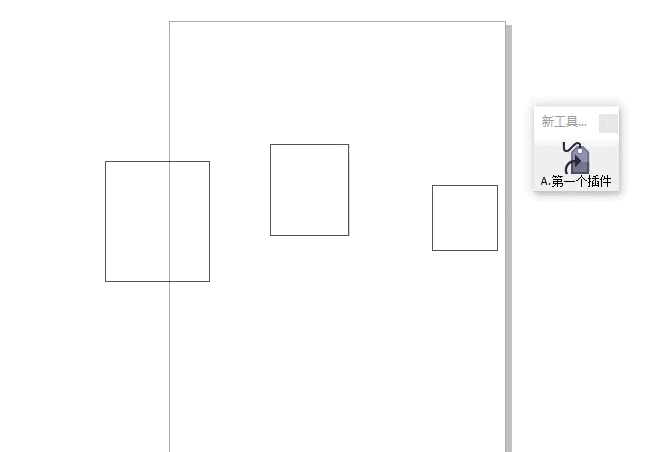

演示:

转换为位图

示例代码:

Sub 第一个插件()
    Set s = CorelDRAW.ActiveShape.ConvertToBitmapEx(cdrCMYKColorImage, False, False, 600, cdrNormalAntiAliasing, True, False, 95)
End Sub

测试:
选中某个群组对象之后点击按钮

cdrImageType

这个 cdrImageType 的颜色模式枚举包含如下内容:

标题	枚举值	原版描述	备注
cdrBlackAndWhiteImage	0	Specifies black-and-white	黑白图片
cdr16ColorsImage	1	Specifies 16-color	16色
cdrGrayscaleImage	2	Specifies grayscale	灰度
cdrPalettedImage	3	Specifies paletted	调色板色
cdrRGBColorImage	4	Specifies RGB	RGB色
cdrCMYKColorImage	5	Specifies CMYK	CMYK色
cdrDuotoneImage	6	Specifies duotone	双色版色
cdrLABImage	7	Specifies LAB	LAB色
cdrCMYKMultiChannelImage	8	Specifies multi-channel CMYK	多通道CMYK色

打开发者文档,我们可以看到如下描述:

Shape.ConvertToBitmapEx

Function ConvertToBitmapEx([Mode As cdrImageType = cdrRGBColorImage], [Dithered As Boolean = False], [Transparent As Boolean = False], [Resolution As Long = 72], [AntiAliasing As cdrAntiAliasingType = cdrNormalAntiAliasing], [UseColorProfile As Boolean = True]) As Shape Member of Shape
The ConvertToBitmapEx converts a shape object to a bitmap.

参数	描述
Mode	设置图像类型并返回cdrImageType.该参数为可选参数，默认值为“cdrRGBColorImage”
Dithered	如果设置为True(-1)，启用颜色抖动的方法产生中间过渡色调,默认值为“False”。
Transparent	如果设置为True(-1)，启用透明背景.默认值为“False”。
Resolution	设置分辨率,默认值为72
AntiAliasing	设置反锯齿，返回cdrAntiAliasingType该参数可选，默认值为“cdrNormalAntiAliasing(1)”。
UseColorProfile	如果设置为True(-1)，则使用颜色配置文件,该参数为可选参数，默认值为True

代码释义

Sub 第一个插件()
    Set s = CorelDRAW.ActiveShape.ConvertToBitmapEx(cdrCMYKColorImage, False, False, 600, cdrNormalAntiAliasing, True, False, 95)
End Sub

从前往后依次解释:
cdrCMYKColorImage是转换为CMYK颜色模式
false 第一个FALSE是关闭颜色抖动,第二个FALSE是不启用透明背景
600这个是每英寸的长度内分辨率,也就是DPI
cdrNormalAntiAliasing 抗锯齿模式1
True启用颜色配置文件
False 关闭始终开启叠印黑色
95 叠印黑色最大值为95

这样我们就完成了一键转换位图的功能,要全部转换,则只要加上一个循环即可
