使用HSE配置系统时钟函数(附思维导图，代码详解)

本文链接：https://blog.csdn.net/weixin_43723143/article/details/109403768

本文档详细介绍了在STM32开发过程中，如何使用思维导图辅助配置RCC时钟，包括HSE的启用、AHB、APB预分频设置、PLL配置以及异常情况的处理。在调试阶段，提到了可能遇到的路径添加错误、参数设置不当等问题，并给出了相应的解决方法。同时，还涉及到电源管理、等待状态检查以及系统时钟源切换的步骤，确保了时钟系统的稳定运行。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

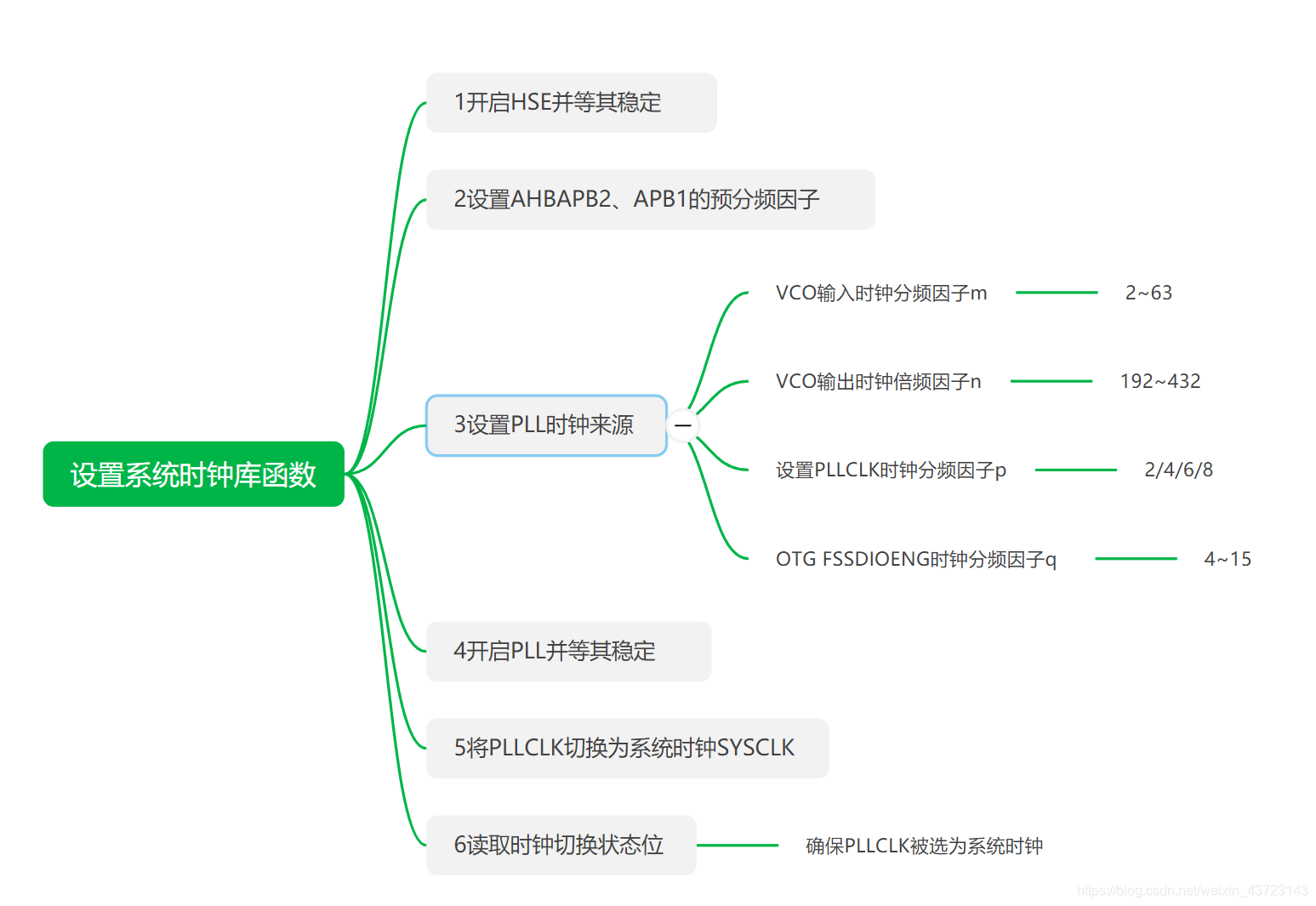

1.思维导图

在这里插入图片描述

1.1根据思维导图在库函数中找相关函数来调用

2.代码部分

/*
 *
 *关于在调试过程中遇到的问题：
 *1.忘记在C/C++选项卡中Include Path中添加./clk文件夹路径
 *	导致用不了stm32f4xx_rcc.h，编写过程中调用的函数报错；
 *2.调用函数时，参数设置问题，看清楚参数说明；
 *3.函数调用顺序：比如RCC_PLLConfig和RCC_PLLCmd，在RCC_PLLConfig函数说明中有这么一句话
 *	@note   This function must be used only when the main PLL is disabled.

*/
#include "bsp_rccclkconfig.h"

void HSE_SetSysClk(uint32_t m,uint32_t n,uint32_t p,uint32_t q)
{
	__IO uint32_t HSEStartUPStatus = 0; //用来记录HSE启动的状态


	//1.使能HSE，等待HSE稳定
	RCC_HSEConfig(RCC_HSE_ON);

	HSEStartUPStatus = RCC_WaitForHSEStartUp();//将HSE返回值StartUp赋给HSEStartStatus

	if(HSEStartUPStatus == SUCCESS)//HSE启动成功
	{
	    /* 选择电压调节器输出模式为1，使能电源时钟
			Select regulator voltage output Scale 1 mode */
	    RCC->APB1ENR |= RCC_APB1ENR_PWREN;
	    PWR->CR |= PWR_CR_VOS;

		//2.设置AHB、APB2、APB1的预分频因子
	    RCC_HCLKConfig(RCC_SYSCLK_Div1);
	    RCC_PCLK1Config(RCC_HCLK_Div2);
	    RCC_PCLK2Config(RCC_HCLK_Div4);

		//3.设置PLL时钟来源
		//根据函数说明，RCC_PLLConfig须在PLL使能之前配置
		//This function must be used only when the main PLL is disabled.
		RCC_PLLConfig(RCC_PLLSource_HSE, m, n, p, q);

		//4.使能PLL，并等其稳定
		RCC_PLLCmd(ENABLE);

		//4-1.等待PLL时钟稳定
		//@brief  Checks whether the specified RCC flag is set or not.
		//RCC_FLAG_HSERDY
		//@retval： RESET or SET. RCCRCC_GetFlagStatus(RCC_FLAG_HSERDY) The new 			state of RCC_FLAG (SET or RESET).
		//判断返回状态
		while( (RCC_GetFlagStatus(RCC_FLAG_HSERDY)) == RESET )
		{

		}

		/* 为了达到更高的频率Enable the Over-drive to extend the clock frequency to 180 Mhz */
	    PWR->CR |= PWR_CR_ODEN;
	    while((PWR->CSR & PWR_CSR_ODRDY) == 0)
	    {
	    }
	    PWR->CR |= PWR_CR_ODSWEN;
	    while((PWR->CSR & PWR_CSR_ODSWRDY) == 0)
	    {
	    }
	    /*配置预取值，指令缓存，数据缓存和等待周期Configure Flash prefetch, Instruction cache, Data cache and wait state */
	    FLASH->ACR = FLASH_ACR_PRFTEN |
					 FLASH_ACR_ICEN   |
					 FLASH_ACR_DCEN   |
					FLASH_ACR_LATENCY_5WS;

		//5.选取PLLCLK作为SYSCLK系统时钟
		//Configures the system clock (SYSCLK).
		//@arg RCC_SYSCLKSource_PLLCLK: PLL selected as system clock source (RCC_SYSCLKSource_PLLPCLK for STM32F446xx devices)
		RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);

		//5-1.如果SYSCLK没有被选取为系统时钟，进入while循环
		while( (RCC_GetSYSCLKSource() ) != 0x08)
			{

			}


		}
	else
		{

		}

}
