断码液晶驱动原理：

1. 第一步：

段码液晶屏最重要的参数：占空比、工作电压、偏压比。这三个参数都是非常重要的，都必须要满足。

2. 第二步：

驱动的方式：我们根据 LCD 的驱动原理可以知道，LCD的像素点上面只能够加上 AC的电压，LCD显示器的对比度则是由 COM脚上的电压值减去 SEG 脚上的电压值来决定，当这个电压差在大于 LCD 饱和电压时就能够打开像素点，小于 LCD 时就能关闭像素点了，LCD 型的MCU 已经由内建的 LCD 驱动电路自动产生出LCD驱动信号了，因此只需要 I/O 口能仿真输出该驱动的信号，就能够完成 LCD 的驱动了。
　　段码液晶屏主要是有两种引脚，COM和SEG，和数码管比较像，但是，压差必须要是交替变化的，例：第一时刻是正向的3V，那么第二时刻就必须要是反向的3V，注意一点，如果你给段码液晶屏通直流电，那么不用多久这个屏幕就会报废，所以千万要注意。
　　我们以1/4D，1/2B为例子
　　在COM的输出较高的时候，如果要屏幕亮，那么SEG就要输出低，那么在COM输出低的时候，SEG就要输出高了，保证COM和SEG的压差大于1/2B工作电压就可以正常显示了

3. 控制方式
在LCD的参数中有几个重要参数，duty，bias，driver voltage。duty表示扫描周期一般为与com引脚个数有关，bias表示偏压,偏压1/3表示把VDD分三份，电压差越大越亮，bias与com引脚个数也有关系，因为com脚越多周期越短，为了保持亮度一致，需要提高选通和不选通的电压差。需要分更多份电压。。。

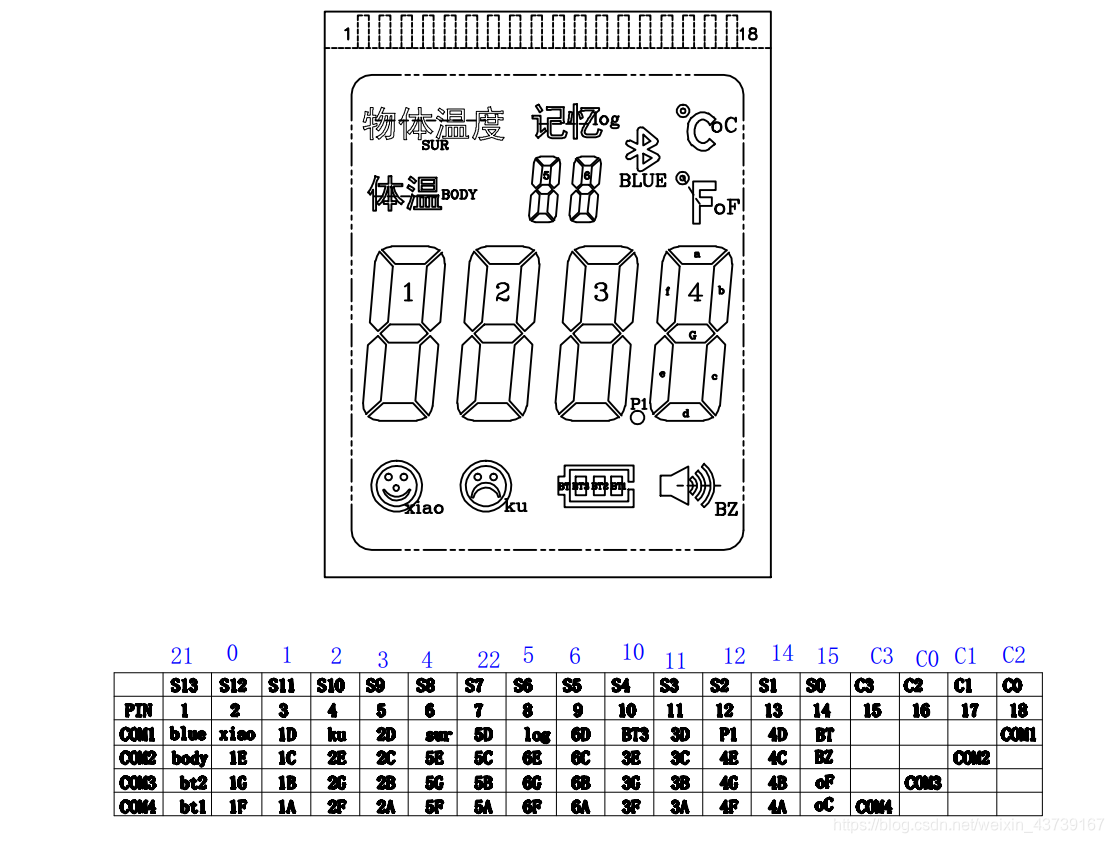

LCD屏幕引脚定义：

（注：上面的蓝色数字是硬件连接的段）
上面的蓝色数字是硬件连接的段

LCD驱动编写注意事项：

  1. 显示冲突

HAL_LCD_Write(LCD_HandleTypeDef *hlcd, uint32_t RAMRegisterIndex, uint32_t RAMRegisterMask, uint32_t Data)函数中的RAMRegisterMask掩码是为了解决LCD显示冲突的问题，32位中只有该位为0则会对该位进行操作。
举个栗子：
如果掩码为：0xFFFFFFFE,也就是对段0进行操作
更新显示后，
然后再对掩码为：0xFFFFFFFD,也就是要对段1进行操作，
更新显示后，则对上一次的显示无影响
但是如果第二次的掩码为：0xFFFFFFFC,则第二次操作就是对段0和段1两位进行更新
如果第一次让段0显示，第二次让段0不显示，则在掩码为0xFFFFFFFC的第二次更新后会覆盖第一次的操作
简单来说，如果要想把所有的段分开操作，后续操作不影响上次操作，那么在更新LCD显示的时候就一定要只对要操作的段就行操作，也就是掩码 要取正确。

  1. 初始化问题

hlcd.Init.VoltageSource = LCD_VOLTAGESOURCE_INTERNAL;
hlcd.Init.Contrast = LCD_CONTRASTLEVEL_5;
CubeMX生成驱动的时候，网上说电压源要选择外部电压源，选择内部电压源可能会初始化卡死，
那是因为hlcd.Init.Contrast = LCD_CONTRASTLEVEL_5;的值设置的小了，不足够驱动LCD显示，只要把这个值变大，内部电压源足够驱动LCD时就可以选择内部电压源了。

  1. CubeMX生成源码注意事项：

在这里插入图片描述

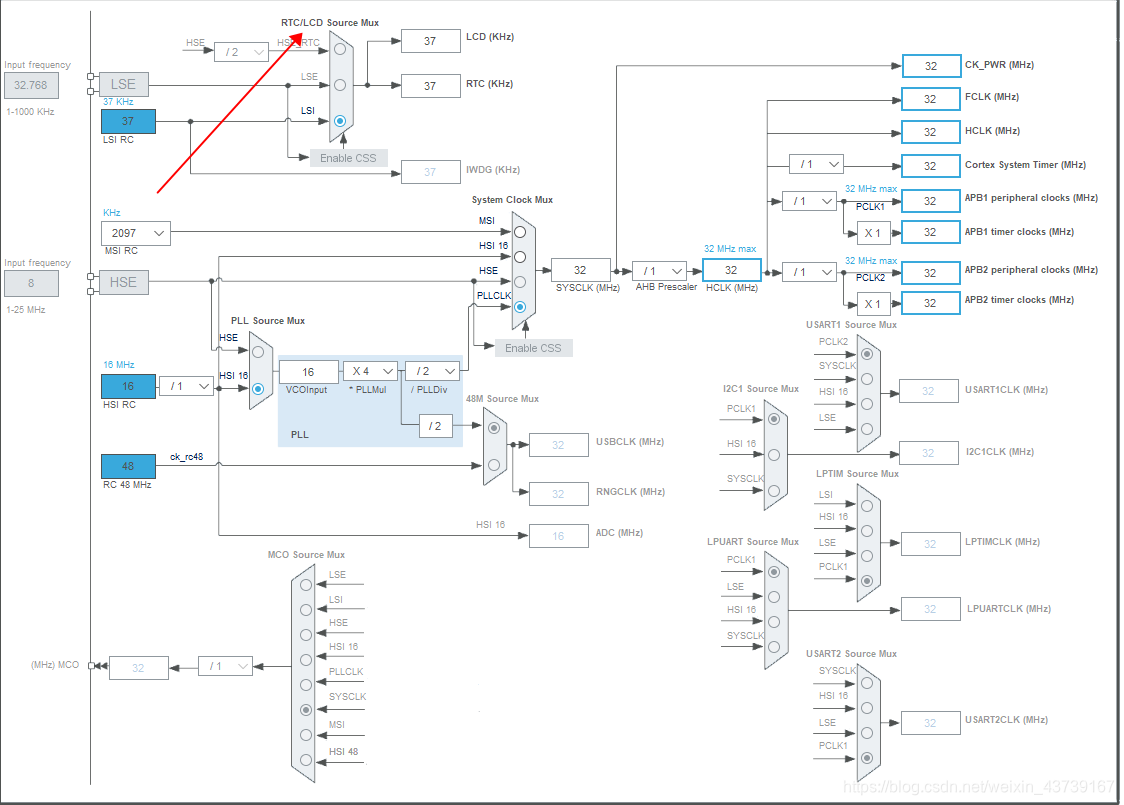

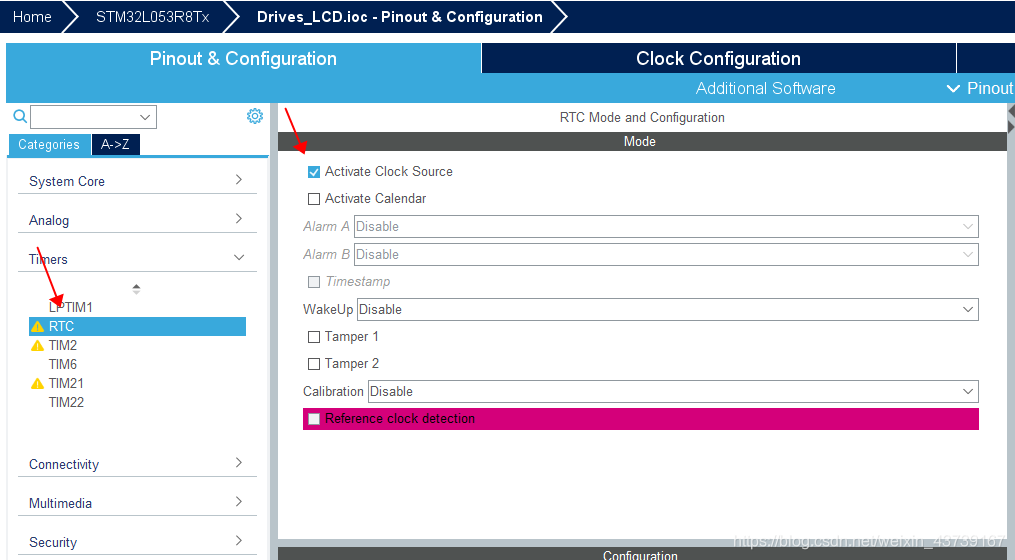

  • LCD的时钟源和RTC公用同一个时钟源，所以初始化时要把RTC时钟激活，如下图

在这里插入图片描述

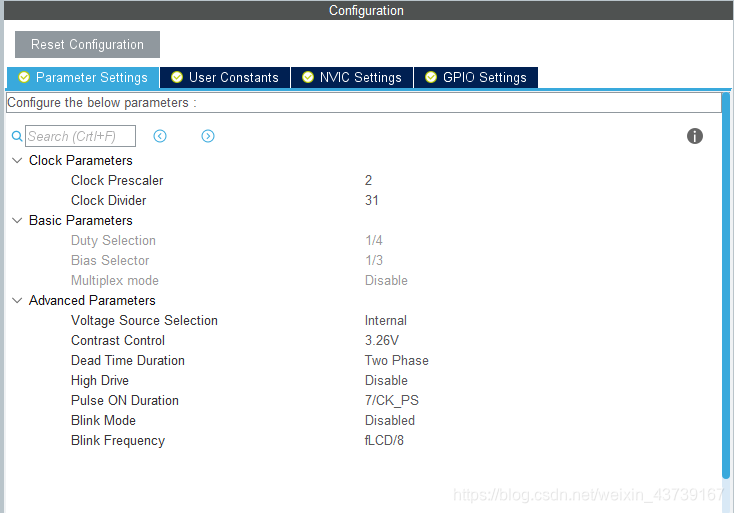

  • 按照ST官网的例程配置的LCD如下图：

在这里插入图片描述

源码版本V.01

内容：显示华氏度，摄氏度、图标等（部分掩码计算错误，导致部分图标显示冲突，V1.2已解决显示冲突的问题）

extern LCD_HandleTypeDef hlcd;

typedef enum
{
    Temp_C,
    Temp_F,
    Buzzer,
    Body,
    WuTi,
    BLUE,
        LOGO
}ICON;

//COM口定义
#define COM1                                LCD_RAM_REGISTER4
#define COM2                                LCD_RAM_REGISTER2
#define COM3                                LCD_RAM_REGISTER0
#define COM4                                LCD_RAM_REGISTER6
//段定义
#define SEG_Temp_C          15
#define SEG_Temp_F          15
#define SEG_Buzzer          15
#define SEG_Body            21
#define SEG_WuTi            4
#define SEG_BLUE            21
#define SEG_Battery1        21
#define SEG_Battery2        21
#define SEG_Battery3        10
#define SEG_Battery         15
#define SEG_LOGO            5
#define SEG_B               0
#define SEG_S               2
#define SEG_G               10
#define SEG_P               12
//COM口定义
#define COM_Temp_C          COM4
#define COM_Temp_F          COM3
#define COM_Buzzer          COM2
#define COM_Body            COM2
#define COM_WuTi            COM1
#define COM_BLUE            COM1
#define COM_Battery1        COM4
#define COM_Battery2        COM3
#define COM_Battery3        COM1
#define COM_Battery         COM1
#define COM_LOGO            COM1
//掩码定义
#define Mask_Temp_C         0xFFFF7FFF
#define Mask_Temp_F         0xFFFF7FFF
#define Mask_Buzzer         0xFFFF7FFF
#define Mask_Body           0xFFDFFFFF
#define Mask_WuTi           0xFFFFFFEF
#define Mask_BLUE           0xFFDFFFFF
#define Mask_Battery1       0xFFDFFFFF
#define Mask_Battery2       0xFFDFFFFF
#define Mask_Battery3       0xFFFFFBFF
#define Mask_Battery        0xFFFF7FFF
#define Mask_LOGO           0xFFFFFFEF
#define Mask_B              0xFFFFFFFC
#define Mask_S              0xFFFFFFF3
#define Mask_G              0xFFFFF2FF
#define Mask_P              0xFFFF5FFF
#define Mask_Point          0xFFFFEFFF

void lcd_temp_set(uint32_t temp);
void lcd_uint_set(uint32_t unit);
void lcd_bat_set(uint32_t bat_level);
void lcd_voice_set(uint32_t voice);

void lcd_temp_state_set(uint8_t en);
void lcd_unit_state_set(uint8_t en);
void lcd_bat_state_set(uint8_t en);
void lcd_voice_state_set(uint8_t en);

void MX_LCD_Init(void);
void HAL_LCD_MspInit(LCD_HandleTypeDef* lcdHandle);
void Display_Temp_C(float tempC);
void Display_Temp_F(float tempF);
void Display_Power(uint8_t grade);
void Diaplay_Icon(ICON icon,uint8_t status);
void Disp_BW(uint8_t num);

/*
LCD_RAM_REGISTER0——>COM3
LCD_RAM_REGISTER2——>COM2
LCD_RAM_REGISTER4——>COM1
LCD_RAM_REGISTER6——>COM4
*/

/* USER CODE BEGIN 0 */




/* USER CODE END 0 */

LCD_HandleTypeDef hlcd;

/* LCD init function */
void MX_LCD_Init(void)
{

  hlcd.Instance = LCD;
  hlcd.Init.Prescaler = LCD_PRESCALER_2;
  hlcd.Init.Divider = LCD_DIVIDER_31;
  hlcd.Init.Duty = LCD_DUTY_1_4;
  hlcd.Init.Bias = LCD_BIAS_1_3;
  hlcd.Init.VoltageSource = LCD_VOLTAGESOURCE_INTERNAL;
  hlcd.Init.Contrast = LCD_CONTRASTLEVEL_5;
  hlcd.Init.DeadTime = LCD_DEADTIME_2;
  hlcd.Init.PulseOnDuration = LCD_PULSEONDURATION_7;
  hlcd.Init.HighDrive = LCD_HIGHDRIVE_0;
  hlcd.Init.BlinkMode = LCD_BLINKMODE_OFF;
  hlcd.Init.BlinkFrequency = LCD_BLINKFREQUENCY_DIV8;
  hlcd.Init.MuxSegment = LCD_MUXSEGMENT_DISABLE;
  if (HAL_LCD_Init(&hlcd) != HAL_OK)
  {
    Error_Handler();
  }

}

void HAL_LCD_MspInit(LCD_HandleTypeDef* lcdHandle)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(lcdHandle->Instance==LCD)
  {
  /* USER CODE BEGIN LCD_MspInit 0 */

  /* USER CODE END LCD_MspInit 0 */
    /* LCD clock enable */
    __HAL_RCC_LCD_CLK_ENABLE();

    __HAL_RCC_GPIOC_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();
    /**LCD GPIO Configuration
    PC3     ------> LCD_SEG21
    PA1     ------> LCD_SEG0
    PA2     ------> LCD_SEG1
    PA3     ------> LCD_SEG2
    PA6     ------> LCD_SEG3
    PA7     ------> LCD_SEG4
    PC4     ------> LCD_SEG22
    PB0     ------> LCD_SEG5
    PB1     ------> LCD_SEG6
    PB10     ------> LCD_SEG10
    PB11     ------> LCD_SEG11
    PB12     ------> LCD_SEG12
    PB14     ------> LCD_SEG14
    PB15     ------> LCD_SEG15
    PA8     ------> LCD_COM0
    PA9     ------> LCD_COM1
    PA10     ------> LCD_COM2
    PB9     ------> LCD_COM3
    */
    GPIO_InitStruct.Pin = GPIO_PIN_3|GPIO_PIN_4;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    GPIO_InitStruct.Alternate = GPIO_AF1_LCD;
    HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3|GPIO_PIN_6
                          |GPIO_PIN_7|GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    GPIO_InitStruct.Alternate = GPIO_AF1_LCD;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_10|GPIO_PIN_11
                          |GPIO_PIN_12|GPIO_PIN_14|GPIO_PIN_15|GPIO_PIN_9;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    GPIO_InitStruct.Alternate = GPIO_AF1_LCD;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

  /* USER CODE BEGIN LCD_MspInit 1 */

  /* USER CODE END LCD_MspInit 1 */
  }
}

void HAL_LCD_MspDeInit(LCD_HandleTypeDef* lcdHandle)
{

  if(lcdHandle->Instance==LCD)
  {
  /* USER CODE BEGIN LCD_MspDeInit 0 */

  /* USER CODE END LCD_MspDeInit 0 */
    /* Peripheral clock disable */
    __HAL_RCC_LCD_CLK_DISABLE();

    /**LCD GPIO Configuration
    PC3     ------> LCD_SEG21
    PA1     ------> LCD_SEG0
    PA2     ------> LCD_SEG1
    PA3     ------> LCD_SEG2
    PA6     ------> LCD_SEG3
    PA7     ------> LCD_SEG4
    PC4     ------> LCD_SEG22
    PB0     ------> LCD_SEG5
    PB1     ------> LCD_SEG6
    PB10     ------> LCD_SEG10
    PB11     ------> LCD_SEG11
    PB12     ------> LCD_SEG12
    PB14     ------> LCD_SEG14
    PB15     ------> LCD_SEG15
    PA8     ------> LCD_COM0
    PA9     ------> LCD_COM1
    PA10     ------> LCD_COM2
    PB9     ------> LCD_COM3
    */
    HAL_GPIO_DeInit(GPIOC, GPIO_PIN_3|GPIO_PIN_4);

    HAL_GPIO_DeInit(GPIOA, GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3|GPIO_PIN_6
                          |GPIO_PIN_7|GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10);

    HAL_GPIO_DeInit(GPIOB, GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_10|GPIO_PIN_11
                          |GPIO_PIN_12|GPIO_PIN_14|GPIO_PIN_15|GPIO_PIN_9);

  /* USER CODE BEGIN LCD_MspDeInit 1 */

  /* USER CODE END LCD_MspDeInit 1 */
  }
}

/* USER CODE BEGIN 1 */


/*******************************************************************************
* Function Name   : ConvertNum
* Description     : 查找输入参数对应的字符编码
* Inputs          : InputNum--显示字符
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
const uint16_t mask[4]={0xF000,0x0F00,0x00F0,0x000F};
const uint8_t offset[4]={12,8,4,0};
const uint16_t Num_Map[10]={0x2323,0x0220,0x2132,0x2232,0x0231,0x2213,0x2313,0x0223,0x2333,0x2233};

//以0为例分析
void ConvertNum(uint8_t buff[4],int InputNum)
{
 uint16_t Num, tmp = 0;
 uint8_t i;

 if((InputNum>=0)&&(InputNum<=9))//InputNum=0
  {
        Num=Num_Map[InputNum];//Num=0x2323
  }
  else
  {
    Num=0;//Num=0x0000;
  }
  for(i = 0;i < 4; i++)
  {
    tmp = Num & mask[i];									//tmp=0x2000,tmp=0x0300,tmp=0x0020,tmp=0x0003
    buff[i] = (uint8_t)(tmp >> offset[i]);//buff[0]=0x02,buff[1]=0x03,buff[0]=0x02,buff[0]=0x03
  }
}
/*******************************************************************************
* Function Name   : Disp_BW(uint8_t num)
* Description     : 显示百位数字
* Inputs          : 数字
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
void Disp_BW(uint8_t num)
{
	uint8_t num_buf[4];
	ConvertNum(num_buf,num);

	HAL_LCD_Write(&hlcd, COM1, Mask_B, num_buf[0]<<SEG_B);//0x0001 0000 0000 0000
	HAL_LCD_Write(&hlcd, COM2, Mask_B, num_buf[1]<<SEG_B);//0x0100 1000 0000 1000
	HAL_LCD_Write(&hlcd, COM3, Mask_B, num_buf[2]<<SEG_B);//0x0100 1000 0000 1000
	HAL_LCD_Write(&hlcd, COM4, Mask_B, num_buf[3]<<SEG_B);//0x0000 0000 0000 0000

	HAL_LCD_UpdateDisplayRequest(&hlcd);
}


/*******************************************************************************
* Function Name   : Display_Temp_C(float temp)
* Description     : 显示小数类型温度，摄氏度
* Inputs          : 温度
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
void Display_Temp_C(float tempC)
{
    /*
    1.提取temp的每一位
    2.把每一位转换为数组
    3.将每一位显示出来
    #define SEG_S     3
    #define SEG_G     5
    #define SEG_P     7
    RAM0写入的数据为：Buff_S[0]<<SEG_S|Buff_G[0]<<SEG_G|Buff_P[0]<<SEG_P
    RAM2写入的数据为：Buff_S[1]<<SEG_S|Buff_G[1]<<SEG_G|Buff_P[1]<<SEG_P
    RAM4写入的数据为：Buff_S[2]<<SEG_S|Buff_G[2]<<SEG_G|Buff_P[2]<<SEG_P
    RAM6写入的数据为：Buff_S[3]<<SEG_S|Buff_G[3]<<SEG_G|Buff_P[3]<<SEG_P
    */
    uint8_t Buff_S[4],Buff_G[4],Buff_P[4];
    int Temp=0;
    uint8_t Shi=0,Ge=0,Point=0;
		uint8_t Num_For_Point=0;//再次处理十分位数据所用
    Temp=tempC*10;         //将带一位小数的float类型的温度转换为三位数的int型变量

    Point=Temp%10;                          //去温度的小数位
    Ge=Temp%100/10;                         //去温度的个位
    Shi=Temp/100;                               //取温度的十位

    ConvertNum(Buff_P,Point);
    ConvertNum(Buff_G,Ge);
    ConvertNum(Buff_S,Shi);         //将三位数字转化为可以显示的数组

		/*由于十分位的两个段并不是连续的，所以在此再次对十分位要显示的数据进行处理*/
		for(Num_For_Point=0;Num_For_Point<4;Num_For_Point++)
		{
			if(Buff_P[Num_For_Point]==0x03)
			{
				Buff_P[Num_For_Point]=0x05;
			}
			else if(Buff_P[Num_For_Point]==0x02)
			{
				Buff_P[Num_For_Point]=0x04;
			}
		}
		/**************************************************************************/

    HAL_LCD_Clear(&hlcd);

    //显示整数
    HAL_LCD_Write(&hlcd, COM1, Mask_S&Mask_G&Mask_P, Buff_S[0]<<SEG_S|Buff_G[0]<<SEG_G|Buff_P[0]<<SEG_P|1<<12);
    HAL_LCD_Write(&hlcd, COM2, Mask_S&Mask_G&Mask_P, Buff_S[1]<<SEG_S|Buff_G[1]<<SEG_G|Buff_P[1]<<SEG_P);
    HAL_LCD_Write(&hlcd, COM3, Mask_S&Mask_G&Mask_P, Buff_S[2]<<SEG_S|Buff_G[2]<<SEG_G|Buff_P[2]<<SEG_P);
    HAL_LCD_Write(&hlcd, COM4, Mask_S&Mask_G&Mask_P, Buff_S[3]<<SEG_S|Buff_G[3]<<SEG_G|Buff_P[3]<<SEG_P);

    HAL_LCD_UpdateDisplayRequest(&hlcd);
}

/*******************************************************************************
* Function Name   : Display_Temp_F(float temp)
* Description     : 显示小数类型温度，华氏度
* Inputs          : 摄氏度温度
* Outputs         : None
* Return          : None
* Notes           : 摄氏度 = (华氏度 - 32°F) ÷ 1.8
*******************************************************************************/

void Display_Temp_F(float tempF)
{
    /*
    1.提取temp的每一位
    2.把每一位转换为数组
    3.将每一位显示出来
    #define SEG_S     3
    #define SEG_G     5
    #define SEG_P     7
    RAM0写入的数据为：Buff_S[0]<<SEG_S|Buff_G[0]<<SEG_G|Buff_P[0]<<SEG_P
    RAM2写入的数据为：Buff_S[1]<<SEG_S|Buff_G[1]<<SEG_G|Buff_P[1]<<SEG_P
    RAM4写入的数据为：Buff_S[2]<<SEG_S|Buff_G[2]<<SEG_G|Buff_P[2]<<SEG_P
    RAM6写入的数据为：Buff_S[3]<<SEG_S|Buff_G[3]<<SEG_G|Buff_P[3]<<SEG_P
    */
    uint8_t Buff_S[4],Buff_G[4],Buff_P[4];
    int TempF=0;
    uint8_t Bai=0,Shi=0,Ge=0,Point=0;
		uint8_t Num_For_Point=0;//再次处理十分位数据所用

    TempF=((int)(tempF*18)+320);         //将带一位小数的float类型的温度转换为三位数的int型变量

		if(TempF>1000||TempF==1000)
		{
			Point=TempF%10;                          //去温度的小数位
			Ge=TempF%100/10;                         //去温度的个位
			Shi=TempF%1000/100;
			Bai=TempF/1000;                       //取温度的最高位
		}
		else
		{
			Point=TempF%10;                          //去温度的小数位
			Ge=TempF%100/10;                         //去温度的个位
			Shi=TempF/100;                               //取温度的十位
		}


    ConvertNum(Buff_P,Point);
    ConvertNum(Buff_G,Ge);
    ConvertNum(Buff_S,Shi);         //将三位数字转化为可以显示的数组

		/*由于十分位的两个段并不是连续的，所以在此再次对十分位要显示的数据进行处理*/
		for(Num_For_Point=0;Num_For_Point<4;Num_For_Point++)
		{
			if(Buff_P[Num_For_Point]==0x03)
			{
				Buff_P[Num_For_Point]=0x05;
			}
			else if(Buff_P[Num_For_Point]==0x02)
			{
				Buff_P[Num_For_Point]=0x04;
			}
		}
		/**************************************************************************/

    HAL_LCD_Clear(&hlcd);

    //显示整数
    HAL_LCD_Write(&hlcd, COM1, Mask_S&Mask_G&Mask_P, Buff_S[0]<<SEG_S|Buff_G[0]<<SEG_G|Buff_P[0]<<SEG_P|1<<12);
    HAL_LCD_Write(&hlcd, COM2, Mask_S&Mask_G&Mask_P, Buff_S[1]<<SEG_S|Buff_G[1]<<SEG_G|Buff_P[1]<<SEG_P);
    HAL_LCD_Write(&hlcd, COM3, Mask_S&Mask_G&Mask_P, Buff_S[2]<<SEG_S|Buff_G[2]<<SEG_G|Buff_P[2]<<SEG_P);
    HAL_LCD_Write(&hlcd, COM4, Mask_S&Mask_G&Mask_P, Buff_S[3]<<SEG_S|Buff_G[3]<<SEG_G|Buff_P[3]<<SEG_P);

    HAL_LCD_UpdateDisplayRequest(&hlcd);
		if(Bai)
			Disp_BW(Bai);
}

/*******************************************************************************
* Function Name   : Diaplay_Icon(ICON icon)
* Description     : 显示图标
* Inputs          : 枚举类型ICON中的图标名称
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
void Diaplay_Icon(ICON icon,uint8_t status)
{
    if(icon==Temp_C)
    {
        HAL_LCD_Write(&hlcd, COM_Temp_C, Mask_Temp_C, status<<SEG_Temp_C);//0x0000 0000 0000 0011
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==Temp_F)
    {
        HAL_LCD_Write(&hlcd, COM_Temp_F, Mask_Temp_F, status<<SEG_Temp_F);//0x0000 0000 0000 0011
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==Buzzer)
    {
        HAL_LCD_Write(&hlcd, COM_Buzzer, Mask_Buzzer, status<<SEG_Buzzer);//0x0000 0000 0000 0011
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==Body)
    {
        HAL_LCD_Write(&hlcd, COM_Body, Mask_Body, status<<SEG_Body);//0x0000 0000 0000 0011
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==WuTi)
    {
        HAL_LCD_Write(&hlcd, COM_WuTi, Mask_WuTi, status<<SEG_WuTi);//0x0000 0000 0000 0011
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==BLUE)
    {
        HAL_LCD_Write(&hlcd, COM_BLUE, Mask_BLUE, status<<SEG_BLUE);//0x0000 0000 0000 0011
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
		else if(icon==LOGO)
    {
        HAL_LCD_Write(&hlcd, COM_LOGO, Mask_LOGO, status<<SEG_LOGO);//0x0000 0000 0000 0011
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
}

/*******************************************************************************
* Function Name   : Diaplay_Icon(ICON icon)
* Description     : 显示图标
* Inputs          : 电量等级：0/1/2/3
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
void Display_Power(uint8_t grade)
{
    switch(grade)
    {
        case 0:
            HAL_LCD_Write(&hlcd, COM_Battery, Mask_Battery, 1<<SEG_Battery);//0x0000 0000 0000 0011
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 0<<SEG_Battery1);//0x0000 0000 0000 0011
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 0<<SEG_Battery2);//0x0000 0000 0000 0011
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 0<<SEG_Battery3);//0x0000 0000 0000 0011
            HAL_LCD_UpdateDisplayRequest(&hlcd);
            break;
        case 1:
						HAL_LCD_Write(&hlcd, COM_Battery, Mask_Battery, 1<<SEG_Battery);//0x0000 0000 0000 0011
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 1<<SEG_Battery1);//0x0000 0000 0000 0011
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 0<<SEG_Battery2);//0x0000 0000 0000 0011
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 0<<SEG_Battery3);//0x0000 0000 0000 0011
            HAL_LCD_UpdateDisplayRequest(&hlcd);
            break;
        case 2:
						HAL_LCD_Write(&hlcd, COM_Battery, Mask_Battery, 1<<SEG_Battery);//0x0000 0000 0000 0011
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 1<<SEG_Battery1);//0x0000 0000 0000 0011
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 1<<SEG_Battery2);//0x0000 0000 0000 0011
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 0<<SEG_Battery3);//0x0000 0000 0000 0011
            HAL_LCD_UpdateDisplayRequest(&hlcd);
            break;
        case 3:
						HAL_LCD_Write(&hlcd, COM_Battery, Mask_Battery, 1<<SEG_Battery);//0x0000 0000 0000 0011
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 1<<SEG_Battery1);//0x0000 0000 0000 0011
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 1<<SEG_Battery2);//0x0000 0000 0000 0011
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 1<<SEG_Battery3);//0x0000 0000 0000 0011
            HAL_LCD_UpdateDisplayRequest(&hlcd);
            break;
        default:
            break;
    }
}

改版完善：（V1.2）

修改内容：

  • 去掉摄氏度、华氏度显示函数，改为显示数字
  • 修改计算错误的掩码（错误的掩码将导致显示冲突，也就是后显示的会把之前要显示的内容覆盖掉）
  • 加入显示LO、HI、‘----字样
/*
LCD_RAM_REGISTER0——>COM3
LCD_RAM_REGISTER2——>COM2
LCD_RAM_REGISTER4——>COM1
LCD_RAM_REGISTER6——>COM4
*/

/* USER CODE BEGIN 0 */
static void ConvertNum(uint8_t buff[4],int InputNum);
static void Disp_PW(uint8_t num);
static void Disp_GW(uint8_t num);
static void Disp_SW(uint8_t num);
static void Disp_BW(uint8_t num);
/* USER CODE END 0 */

LCD_HandleTypeDef hlcd;
/* LCD init function */
void MX_LCD_Init(void)
{

  hlcd.Instance = LCD;
  hlcd.Init.Prescaler = LCD_PRESCALER_2;
  hlcd.Init.Divider = LCD_DIVIDER_31;
  hlcd.Init.Duty = LCD_DUTY_1_4;
  hlcd.Init.Bias = LCD_BIAS_1_3;
  hlcd.Init.VoltageSource = LCD_VOLTAGESOURCE_INTERNAL;
  hlcd.Init.Contrast = LCD_CONTRASTLEVEL_5;
  hlcd.Init.DeadTime = LCD_DEADTIME_2;
  hlcd.Init.PulseOnDuration = LCD_PULSEONDURATION_7;
  hlcd.Init.HighDrive = LCD_HIGHDRIVE_0;
  hlcd.Init.BlinkMode = LCD_BLINKMODE_OFF;
  hlcd.Init.BlinkFrequency = LCD_BLINKFREQUENCY_DIV8;
  hlcd.Init.MuxSegment = LCD_MUXSEGMENT_DISABLE;
  if (HAL_LCD_Init(&hlcd) != HAL_OK)
  {
    Error_Handler();
  }

}

void HAL_LCD_MspInit(LCD_HandleTypeDef* lcdHandle)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(lcdHandle->Instance==LCD)
  {
  /* USER CODE BEGIN LCD_MspInit 0 */

  /* USER CODE END LCD_MspInit 0 */
    /* LCD clock enable */
    __HAL_RCC_LCD_CLK_ENABLE();

    __HAL_RCC_GPIOC_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();
    /**LCD GPIO Configuration
    PC3     ------> LCD_SEG21
    PA1     ------> LCD_SEG0
    PA2     ------> LCD_SEG1
    PA3     ------> LCD_SEG2
    PA6     ------> LCD_SEG3
    PA7     ------> LCD_SEG4
    PC4     ------> LCD_SEG22
    PB0     ------> LCD_SEG5
    PB1     ------> LCD_SEG6
    PB10     ------> LCD_SEG10
    PB11     ------> LCD_SEG11
    PB12     ------> LCD_SEG12
    PB14     ------> LCD_SEG14
    PB15     ------> LCD_SEG15
    PA8     ------> LCD_COM0
    PA9     ------> LCD_COM1
    PA10     ------> LCD_COM2
    PB9     ------> LCD_COM3
    */
    GPIO_InitStruct.Pin = GPIO_PIN_3|GPIO_PIN_4;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    GPIO_InitStruct.Alternate = GPIO_AF1_LCD;
    HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3|GPIO_PIN_6
                          |GPIO_PIN_7|GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    GPIO_InitStruct.Alternate = GPIO_AF1_LCD;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_10|GPIO_PIN_11
                          |GPIO_PIN_12|GPIO_PIN_14|GPIO_PIN_15|GPIO_PIN_9;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    GPIO_InitStruct.Alternate = GPIO_AF1_LCD;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

  /* USER CODE BEGIN LCD_MspInit 1 */

  /* USER CODE END LCD_MspInit 1 */
  }
}

void HAL_LCD_MspDeInit(LCD_HandleTypeDef* lcdHandle)
{

  if(lcdHandle->Instance==LCD)
  {
  /* USER CODE BEGIN LCD_MspDeInit 0 */

  /* USER CODE END LCD_MspDeInit 0 */
    /* Peripheral clock disable */
    __HAL_RCC_LCD_CLK_DISABLE();

    /**LCD GPIO Configuration
    PC3     ------> LCD_SEG21
    PA1     ------> LCD_SEG0
    PA2     ------> LCD_SEG1
    PA3     ------> LCD_SEG2
    PA6     ------> LCD_SEG3
    PA7     ------> LCD_SEG4
    PC4     ------> LCD_SEG22
    PB0     ------> LCD_SEG5
    PB1     ------> LCD_SEG6
    PB10     ------> LCD_SEG10
    PB11     ------> LCD_SEG11
    PB12     ------> LCD_SEG12
    PB14     ------> LCD_SEG14
    PB15     ------> LCD_SEG15
    PA8     ------> LCD_COM0
    PA9     ------> LCD_COM1
    PA10     ------> LCD_COM2
    PB9     ------> LCD_COM3
    */
    HAL_GPIO_DeInit(GPIOC, GPIO_PIN_3|GPIO_PIN_4);

    HAL_GPIO_DeInit(GPIOA, GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3|GPIO_PIN_6
                          |GPIO_PIN_7|GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10);

    HAL_GPIO_DeInit(GPIOB, GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_10|GPIO_PIN_11
                          |GPIO_PIN_12|GPIO_PIN_14|GPIO_PIN_15|GPIO_PIN_9);

  /* USER CODE BEGIN LCD_MspDeInit 1 */

  /* USER CODE END LCD_MspDeInit 1 */
  }
}

/* USER CODE BEGIN 1 */

const uint16_t mask[4]={0xF000,0x0F00,0x00F0,0x000F};
const uint8_t offset[4]={12,8,4,0};
const uint16_t Num_Map[15]={0x2323,0x0220,0x2132,0x2232,0x0231,0x2213,0x2313,0x0222,0x2333,0x2233,0x0010,0x0331,0x0200,0x2101,0x2310};
//                           0      1      2      3      4      5      6      7      8      9      ----   H
/*******************************************************************************
* Function Name   : ConvertNum
* Description     : 查找输入参数对应的字符编码
* Inputs          : InputNum--显示字符
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/

static void ConvertNum(uint8_t buff[4],int InputNum)
{
 uint16_t Num, tmp = 0;
 uint8_t i;

 if((InputNum>=0)&&(InputNum<=15))
  {
        Num=Num_Map[InputNum];
  }
  else
  {
    Num=0;
  }
  for(i = 0;i < 4; i++)
  {
    tmp = Num & mask[i];
    buff[i] = (uint8_t)(tmp >> offset[i]);
  }
}
/*******************************************************************************
* Function Name   : Disp_BW(uint8_t num)
* Description     : 显示百位数字
* Inputs          : 数字
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
static void Disp_BW(uint8_t num)
{
    uint8_t num_buf[4];
    ConvertNum(num_buf,num);

    HAL_LCD_Write(&hlcd, COM1, Mask_B, num_buf[0]<<SEG_B);
    HAL_LCD_Write(&hlcd, COM2, Mask_B, num_buf[1]<<SEG_B);
    HAL_LCD_Write(&hlcd, COM3, Mask_B, num_buf[2]<<SEG_B);
    HAL_LCD_Write(&hlcd, COM4, Mask_B, num_buf[3]<<SEG_B);

    HAL_LCD_UpdateDisplayRequest(&hlcd);
}

/*******************************************************************************
* Function Name   : Disp_SW(uint8_t num)
* Description     : 显示十位数字
* Inputs          : 数字
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
static void Disp_SW(uint8_t num)
{
    uint8_t num_buf[4];
    ConvertNum(num_buf,num);

    HAL_LCD_Write(&hlcd, COM1, Mask_S, num_buf[0]<<SEG_S);
    HAL_LCD_Write(&hlcd, COM2, Mask_S, num_buf[1]<<SEG_S);
    HAL_LCD_Write(&hlcd, COM3, Mask_S, num_buf[2]<<SEG_S);
    HAL_LCD_Write(&hlcd, COM4, Mask_S, num_buf[3]<<SEG_S);

    HAL_LCD_UpdateDisplayRequest(&hlcd);
}

/*******************************************************************************
* Function Name   : Disp_GW(uint8_t num)
* Description     : 显示个位数字
* Inputs          : 数字
* Outputs         : None
* Return          : None
* Notes           : 由于BT3和个位显示有冲突，所以在此处理
*******************************************************************************/
static void Disp_GW(uint8_t num)
{
    uint8_t num_buf[4];
    ConvertNum(num_buf,num);

		HAL_LCD_Write(&hlcd, COM1, Mask_G|Mask_Battery3, num_buf[0]<<SEG_G);
		HAL_LCD_Write(&hlcd, COM2, Mask_G|Mask_Battery3, num_buf[1]<<SEG_G);
		HAL_LCD_Write(&hlcd, COM3, Mask_G|Mask_Battery3, num_buf[2]<<SEG_G);
		HAL_LCD_Write(&hlcd, COM4, Mask_G|Mask_Battery3, num_buf[3]<<SEG_G);

    HAL_LCD_UpdateDisplayRequest(&hlcd);
}
/*******************************************************************************
* Function Name   : Disp_PW(uint8_t num)
* Description     : 显示十分位数字
* Inputs          : 数字
* Outputs         : None
* Return          : None
* Notes           : 由于十分位的两个段并不是连续的，所以在此再次对十分位要显示的数据进行处理
*******************************************************************************/
static void Disp_PW(uint8_t num)
{
    uint8_t num_buf[4];
		uint8_t Num_For_Point=0;//再次处理十分位数据所用
    ConvertNum(num_buf,num);

		/*由于十分位的两个段并不是连续的，所以在此再次对十分位要显示的数据进行处理*/
		for(Num_For_Point=0;Num_For_Point<4;Num_For_Point++)
		{
				if(num_buf[Num_For_Point]==0x3)
				{
						num_buf[Num_For_Point]=0x5;
				}
				else if(num_buf[Num_For_Point]==0x2)
				{
						num_buf[Num_For_Point]=0x4;
				}
		}

    HAL_LCD_Write(&hlcd, COM1, Mask_P, num_buf[0]<<SEG_P);
    HAL_LCD_Write(&hlcd, COM2, Mask_P, num_buf[1]<<SEG_P);
    HAL_LCD_Write(&hlcd, COM3, Mask_P, num_buf[2]<<SEG_P);
    HAL_LCD_Write(&hlcd, COM4, Mask_P, num_buf[3]<<SEG_P);

    HAL_LCD_UpdateDisplayRequest(&hlcd);
}

/*******************************************************************************
* Function Name   : Display_Num(float temp)
* Description     : 显示小数
* Inputs          : 小数
* Outputs         : None
* Return          : None
* Notes           :
*******************************************************************************/

void Display_Num(float temp)
{
	uint16_t Num=0;
	uint8_t Bai=0,Shi=0,Ge=0,Point=0;
	Num=(int)(temp*10.0);
	if(Num<1000)
	{
		Shi=Num/100;
		Ge=Num%100/10;
		Point=Num%10;
		Disp_SW(Shi);
		Disp_GW(Ge);
		Disp_PW(Point);
		Diaplay_Icon(POINT,1);//显示小数点
	}
	else
	{
		Bai=Num/1000;
		Shi=Num%1000/100;
		Ge=Num%100/10;
		Point=Num%10;
		Disp_BW(Bai);
		Disp_SW(Shi);
		Disp_GW(Ge);
		Disp_PW(Point);
		Diaplay_Icon(POINT,1);//显示小数点
	}
}

/*******************************************************************************
* Function Name   : Diaplay_Icon(ICON icon)
* Description     : 显示图标
* icon            : 枚举类型ICON中的图标名称
* status          : 枚举类型ICON中的图标显示状态
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
void Diaplay_Icon(ICON icon,uint8_t status)
{
    if(icon==Temp_C)
    {
        HAL_LCD_Write(&hlcd, COM_Temp_C, Mask_Temp_C, status<<SEG_Temp_C);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==Temp_F)
    {
        HAL_LCD_Write(&hlcd, COM_Temp_F, Mask_Temp_F, status<<SEG_Temp_F);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==Buzzer)
    {
        HAL_LCD_Write(&hlcd, COM_Buzzer, Mask_Buzzer, status<<SEG_Buzzer);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==Body)
    {
        HAL_LCD_Write(&hlcd, COM_Body, Mask_Body, status<<SEG_Body);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==WuTi)
    {
        HAL_LCD_Write(&hlcd, COM_WuTi, Mask_WuTi, status<<SEG_WuTi);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==BLUE)
    {
        HAL_LCD_Write(&hlcd, COM_BLUE, Mask_BLUE, status<<SEG_BLUE);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==LOGO)
    {
        HAL_LCD_Write(&hlcd, COM_LOGO, Mask_LOGO, status<<SEG_LOGO);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
		else if(icon==POINT)
		{
				HAL_LCD_Write(&hlcd, COM_POINT, Mask_Point, status<<SEG_Point);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
		}
		else if(icon==HIGH)
    {
        if(status)
				{
					Disp_SW(11);//显示H
					Disp_GW(12);//显示I
				}
				else
				{
					Disp_SW(21);//清除显示HI
					Disp_GW(22);
				}
    }
		else if(icon==LOW)
    {
      if(status)
			{
				Disp_SW(13);//显示L
				Disp_GW(14);//显示O
			}
			else
			{
				Disp_SW(21);//清除显示LO
				Disp_GW(22);
			}
    }
}

/*******************************************************************************
* Function Name   : Diaplay_Icon(ICON icon)
* Description     : 显示图标
* Inputs          : 电量等级：0/1/2/3
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
void Display_Power(uint8_t grade)
{
    switch(grade)
    {
        case 0:
            HAL_LCD_Write(&hlcd, COM_Battery,  Mask_Battery, 1<<SEG_Battery);
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 0<<SEG_Battery1);
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 0<<SEG_Battery2);
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 0<<SEG_Battery3);
            HAL_LCD_UpdateDisplayRequest(&hlcd);
            break;
        case 1:
            HAL_LCD_Write(&hlcd, COM_Battery,  Mask_Battery,  1<<SEG_Battery);
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 1<<SEG_Battery1);
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 0<<SEG_Battery2);
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 0<<SEG_Battery3);
            HAL_LCD_UpdateDisplayRequest(&hlcd);
            break;
        case 2:
            HAL_LCD_Write(&hlcd, COM_Battery,  Mask_Battery,  1<<SEG_Battery);
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 1<<SEG_Battery1);
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 1<<SEG_Battery2);
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 0<<SEG_Battery3);
            HAL_LCD_UpdateDisplayRequest(&hlcd);
            break;
        case 3:
            HAL_LCD_Write(&hlcd, COM_Battery,  Mask_Battery,  1<<SEG_Battery);
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 1<<SEG_Battery1);
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 1<<SEG_Battery2);
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 1<<SEG_Battery3);
            HAL_LCD_UpdateDisplayRequest(&hlcd);
            break;
				case 4:
            HAL_LCD_Write(&hlcd, COM_Battery,  Mask_Battery,  0<<SEG_Battery);
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 0<<SEG_Battery1);
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 0<<SEG_Battery2);
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 0<<SEG_Battery3);
            HAL_LCD_UpdateDisplayRequest(&hlcd);
            break;
        default:
            break;
    }
}


/*******************************************************************************
* Function Name   : Clear_Temp_C(float temp)
* Description     : 清除温度显示
* Inputs          : None
* Outputs         : None
* Return          : None
* Notes           : 传送非（0-10）的ID即显示为空,ID=10为"- - - -"
*******************************************************************************/
void Clear_Temp_C(void)
{
	Disp_BW(10);
	Disp_SW(10);
	Disp_GW(10);
	Disp_PW(10);
}

/*******************************************************************************
* Function Name   : Display_All(void)
* Description     : 显示全屏
* Inputs          : None
* Outputs         : None
* Return          : None
* Notes           : NONE
*******************************************************************************/
void Display_All(void)
{
	Display_Power(3);//显示电量

	Diaplay_Icon(Temp_C,1);//显示所有图标
	Diaplay_Icon(Temp_F,1);
	Diaplay_Icon(Buzzer,1);
	Diaplay_Icon(Body,1);
	Diaplay_Icon(WuTi,1);
	Diaplay_Icon(BLUE,1);
	Diaplay_Icon(LOGO,1);

	Disp_BW(8);						//显示四个8
	Disp_SW(8);
	Disp_GW(8);
	Disp_PW(8);
}

void lcd_init(void)
{
	MX_LCD_Init();
	HAL_LCD_MspInit(&hlcd);
}

typedef enum
{
    Temp_C,
    Temp_F,
    Buzzer,
    Body,
    WuTi,
    BLUE,
    LOGO,
		POINT,
		HIGH,
		LOW
}ICON;

//COM口定义
#define COM1                                LCD_RAM_REGISTER4
#define COM2                                LCD_RAM_REGISTER2
#define COM3                                LCD_RAM_REGISTER0
#define COM4                                LCD_RAM_REGISTER6
//段定义
#define SEG_Temp_C          15
#define SEG_Temp_F          15
#define SEG_Buzzer          15
#define SEG_Body            21
#define SEG_WuTi            4
#define SEG_BLUE            21
#define SEG_Battery1        21
#define SEG_Battery2        21
#define SEG_Battery3        10
#define SEG_Battery         15
#define SEG_LOGO            5
#define SEG_B               0
#define SEG_S               2
#define SEG_G               10
#define SEG_P               12
#define SEG_Point           12
//COM口定义
#define COM_Temp_C          COM4
#define COM_Temp_F          COM3
#define COM_Buzzer          COM2
#define COM_Body            COM2
#define COM_WuTi            COM1
#define COM_BLUE            COM1
#define COM_Battery1        COM4
#define COM_Battery2        COM3
#define COM_Battery3        COM1
#define COM_Battery         COM1
#define COM_LOGO            COM1
#define COM_POINT           COM1
//掩码定义
#define Mask_Temp_C         0xFFFF7FFF
#define Mask_Temp_F         0xFFFF7FFF
#define Mask_Buzzer         0xFFFF7FFF
#define Mask_Body           0xFFDFFFFF
#define Mask_WuTi           0xFFFFFFEF
#define Mask_BLUE           0xFFDFFFFF
#define Mask_Battery1       0xFFDFFFFF
#define Mask_Battery2       0xFFDFFFFF
#define Mask_Battery3       0xFFFFFEFF
#define Mask_Battery        0xFFFF7FFF
#define Mask_LOGO           0xFFFFFFDF
#define Mask_B              0xFFFFFFFC
#define Mask_S              0xFFFFFFF3
#define Mask_G              0xFFFFF3FF
#define Mask_P              0xFFFFAFFF
#define Mask_Point          0xFFFFEFFF

void lcd_init(void);

void Display_Num(float temp);
void Display_Power(uint8_t grade);
void Diaplay_Icon(ICON icon,uint8_t status);
void Clear_Temp_C(void);
void Display_All(void);

再次优化V1.3

优化内容：

  • 解决V1.2中BT3与个位数显示冲突问题
  • 修改字符Map
  • 生成单独的LCD驱动程序
/**
  ******************************************************************************
  * File Name          : LCD.c
  * Description        : This file provides code for the configuration
  *                      of the LCD instances.
  ******************************************************************************
  * @attention
  *
  * <h2><center>&copy; Copyright (c) 2020 STMicroelectronics.
  * All rights reserved.</center></h2>
  *
  * This software component is licensed by ST under BSD 3-Clause license,
  * the "License"; You may not use this file except in compliance with the
  * License. You may obtain a copy of the License at:
  *                        opensource.org/licenses/BSD-3-Clause
  *
  ******************************************************************************
  */

/* Includes ------------------------------------------------------------------*/
#include "lcd.h"

/* USER CODE BEGIN 0 */
static void ConvertNum(uint8_t buff[4],int InputNum);
static void Disp_PW(uint8_t num);
static void Disp_GW(uint8_t num);
static void Disp_SW(uint8_t num);
static void Disp_BW(uint8_t num);
/* USER CODE END 0 */

LCD_HandleTypeDef hlcd;

/* LCD init function */
void MX_LCD_Init(void)
{

  hlcd.Instance = LCD;
  hlcd.Init.Prescaler = LCD_PRESCALER_2;
  hlcd.Init.Divider = LCD_DIVIDER_31;
  hlcd.Init.Duty = LCD_DUTY_1_4;
  hlcd.Init.Bias = LCD_BIAS_1_3;
  hlcd.Init.VoltageSource = LCD_VOLTAGESOURCE_INTERNAL;
  hlcd.Init.Contrast = LCD_CONTRASTLEVEL_5;
  hlcd.Init.DeadTime = LCD_DEADTIME_2;
  hlcd.Init.PulseOnDuration = LCD_PULSEONDURATION_7;
  hlcd.Init.HighDrive = LCD_HIGHDRIVE_0;
  hlcd.Init.BlinkMode = LCD_BLINKMODE_OFF;
  hlcd.Init.BlinkFrequency = LCD_BLINKFREQUENCY_DIV8;
  hlcd.Init.MuxSegment = LCD_MUXSEGMENT_DISABLE;
  if (HAL_LCD_Init(&hlcd) != HAL_OK)
  {
    Error_Handler();
  }

}

void HAL_LCD_MspInit(LCD_HandleTypeDef* lcdHandle)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(lcdHandle->Instance==LCD)
  {
  /* USER CODE BEGIN LCD_MspInit 0 */

  /* USER CODE END LCD_MspInit 0 */
    /* LCD clock enable */
    __HAL_RCC_LCD_CLK_ENABLE();

    __HAL_RCC_GPIOC_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();
    /**LCD GPIO Configuration
    PC3     ------> LCD_SEG21
    PA1     ------> LCD_SEG0
    PA2     ------> LCD_SEG1
    PA3     ------> LCD_SEG2
    PA6     ------> LCD_SEG3
    PA7     ------> LCD_SEG4
    PC4     ------> LCD_SEG22
    PB0     ------> LCD_SEG5
    PB1     ------> LCD_SEG6
    PB10     ------> LCD_SEG10
    PB11     ------> LCD_SEG11
    PB12     ------> LCD_SEG12
    PB14     ------> LCD_SEG14
    PB15     ------> LCD_SEG15
    PA8     ------> LCD_COM0
    PA9     ------> LCD_COM1
    PA10     ------> LCD_COM2
    PB9     ------> LCD_COM3
    */
    GPIO_InitStruct.Pin = GPIO_PIN_3|GPIO_PIN_4;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    GPIO_InitStruct.Alternate = GPIO_AF1_LCD;
    HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3|GPIO_PIN_6
                          |GPIO_PIN_7|GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    GPIO_InitStruct.Alternate = GPIO_AF1_LCD;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_10|GPIO_PIN_11
                          |GPIO_PIN_12|GPIO_PIN_14|GPIO_PIN_15|GPIO_PIN_9;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    GPIO_InitStruct.Alternate = GPIO_AF1_LCD;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

  /* USER CODE BEGIN LCD_MspInit 1 */

  /* USER CODE END LCD_MspInit 1 */
  }
}

void HAL_LCD_MspDeInit(LCD_HandleTypeDef* lcdHandle)
{

  if(lcdHandle->Instance==LCD)
  {
  /* USER CODE BEGIN LCD_MspDeInit 0 */

  /* USER CODE END LCD_MspDeInit 0 */
    /* Peripheral clock disable */
    __HAL_RCC_LCD_CLK_DISABLE();

    /**LCD GPIO Configuration
    PC3     ------> LCD_SEG21
    PA1     ------> LCD_SEG0
    PA2     ------> LCD_SEG1
    PA3     ------> LCD_SEG2
    PA6     ------> LCD_SEG3
    PA7     ------> LCD_SEG4
    PC4     ------> LCD_SEG22
    PB0     ------> LCD_SEG5
    PB1     ------> LCD_SEG6
    PB10     ------> LCD_SEG10
    PB11     ------> LCD_SEG11
    PB12     ------> LCD_SEG12
    PB14     ------> LCD_SEG14
    PB15     ------> LCD_SEG15
    PA8     ------> LCD_COM0
    PA9     ------> LCD_COM1
    PA10     ------> LCD_COM2
    PB9     ------> LCD_COM3
    */
    HAL_GPIO_DeInit(GPIOC, GPIO_PIN_3|GPIO_PIN_4);

    HAL_GPIO_DeInit(GPIOA, GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3|GPIO_PIN_6
                          |GPIO_PIN_7|GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10);

    HAL_GPIO_DeInit(GPIOB, GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_10|GPIO_PIN_11
                          |GPIO_PIN_12|GPIO_PIN_14|GPIO_PIN_15|GPIO_PIN_9);

  /* USER CODE BEGIN LCD_MspDeInit 1 */

  /* USER CODE END LCD_MspDeInit 1 */
  }
}

/* USER CODE BEGIN 1 */
const uint16_t mask[4]={0xF000,0x0F00,0x00F0,0x000F};
const uint8_t offset[4]={12,8,4,0};
const uint16_t Num_Map[15]={0x1323,0x0220,0x1132,0x1232,0x0231,0x1213,0x1313,0x0222,0x1333,0x1233,0x0010,0x0331,0x0200,0x1101,0x1310};
//                           0      1      2      3      4      5      6      7      8      9      ----   H
/*******************************************************************************
* Function Name   : ConvertNum
* Description     : 查找输入参数对应的字符编码
* Inputs          : InputNum--显示字符
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/

static void ConvertNum(uint8_t buff[4],int InputNum)
{
 uint16_t Num, tmp = 0;
 uint8_t i;

 if((InputNum>=0)&&(InputNum<=15))
  {
        Num=Num_Map[InputNum];
  }
  else
  {
    Num=0;
  }
  for(i = 0;i < 4; i++)
  {
    tmp = Num & mask[i];
    buff[i] = (uint8_t)(tmp >> offset[i]);
  }
}
/*******************************************************************************
* Function Name   : Disp_BW(uint8_t num)
* Description     : 显示百位数字
* Inputs          : 数字
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
void Disp_BW(uint8_t num)
{
    uint8_t num_buf[4];
    ConvertNum(num_buf,num);

    HAL_LCD_Write(&hlcd, COM1, Mask_B_COM1, num_buf[0]<<SEG_B_COM1);
    HAL_LCD_Write(&hlcd, COM2, Mask_B, num_buf[1]<<SEG_B);
    HAL_LCD_Write(&hlcd, COM3, Mask_B, num_buf[2]<<SEG_B);
    HAL_LCD_Write(&hlcd, COM4, Mask_B, num_buf[3]<<SEG_B);

    HAL_LCD_UpdateDisplayRequest(&hlcd);
}

/*******************************************************************************
* Function Name   : Disp_SW(uint8_t num)
* Description     : 显示十位数字
* Inputs          : 数字
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
void Disp_SW(uint8_t num)
{
    uint8_t num_buf[4];
    ConvertNum(num_buf,num);

    HAL_LCD_Write(&hlcd, COM1, Mask_S_COM1, num_buf[0]<<SEG_S_COM1);
    HAL_LCD_Write(&hlcd, COM2, Mask_S, num_buf[1]<<SEG_S);
    HAL_LCD_Write(&hlcd, COM3, Mask_S, num_buf[2]<<SEG_S);
    HAL_LCD_Write(&hlcd, COM4, Mask_S, num_buf[3]<<SEG_S);

    HAL_LCD_UpdateDisplayRequest(&hlcd);
}

/*******************************************************************************
* Function Name   : Disp_GW(uint8_t num)
* Description     : 显示个位数字
* Inputs          : 数字
* Outputs         : None
* Return          : None
* Notes           : 由于BT3和个位显示有冲突，所以在此处理
*******************************************************************************/
void Disp_GW(uint8_t num)
{
    uint8_t num_buf[4];
    ConvertNum(num_buf,num);

		HAL_LCD_Write(&hlcd, COM1, Mask_G_COM1, num_buf[0]<<SEG_G_COM1);
		HAL_LCD_Write(&hlcd, COM2, Mask_G, num_buf[1]<<SEG_G);
		HAL_LCD_Write(&hlcd, COM3, Mask_G, num_buf[2]<<SEG_G);
		HAL_LCD_Write(&hlcd, COM4, Mask_G, num_buf[3]<<SEG_G);

    HAL_LCD_UpdateDisplayRequest(&hlcd);
}
/*******************************************************************************
* Function Name   : Disp_PW(uint8_t num)
* Description     : 显示十分位数字
* Inputs          : 数字
* Outputs         : None
* Return          : None
* Notes           : 由于十分位的两个段并不是连续的，所以在此再次对十分位要显示的数据进行处理
*******************************************************************************/
void Disp_PW(uint8_t num)
{
    uint8_t num_buf[4];
		uint8_t Num_For_Point=0;//再次处理十分位数据所用
    ConvertNum(num_buf,num);

		/*由于十分位的两个段并不是连续的，所以在此再次对十分位要显示的数据进行处理*/
		for(Num_For_Point=1;Num_For_Point<4;Num_For_Point++)
		{
				if(num_buf[Num_For_Point]==0x3)
				{
						num_buf[Num_For_Point]=0x5;
				}
				else if(num_buf[Num_For_Point]==0x2)
				{
						num_buf[Num_For_Point]=0x4;
				}
		}

    HAL_LCD_Write(&hlcd, COM1, Mask_P_COM1, num_buf[0]<<SEG_P_COM1);
    HAL_LCD_Write(&hlcd, COM2, Mask_P, num_buf[1]<<SEG_P);
    HAL_LCD_Write(&hlcd, COM3, Mask_P, num_buf[2]<<SEG_P);
    HAL_LCD_Write(&hlcd, COM4, Mask_P, num_buf[3]<<SEG_P);

    HAL_LCD_UpdateDisplayRequest(&hlcd);
}

/*******************************************************************************
* Function Name   : Display_Num(float temp)
* Description     : 显示小数
* Inputs          : 小数
* Outputs         : None
* Return          : None
* Notes           :
*******************************************************************************/

void Display_Num(float temp)
{
	uint16_t Num=0;
	uint8_t Bai=0,Shi=0,Ge=0,Point=0;
	Num=(int)(temp*10.0);
	if(Num<1000)
	{
		Shi=Num/100;
		Ge=Num%100/10;
		Point=Num%10;
		Disp_SW(Shi);
		Disp_GW(Ge);
		Disp_PW(Point);
		Diaplay_Icon(POINT,1);//显示小数点
	}
	else
	{
		Bai=Num/1000;
		Shi=Num%1000/100;
		Ge=Num%100/10;
		Point=Num%10;
		Disp_BW(Bai);
		Disp_SW(Shi);
		Disp_GW(Ge);
		Disp_PW(Point);
		Diaplay_Icon(POINT,1);//显示小数点
	}
}

/*******************************************************************************
* Function Name   : Diaplay_Icon(ICON icon)
* Description     : 显示图标
* icon            : 枚举类型ICON中的图标名称
* status          : 枚举类型ICON中的图标显示状态
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
void Diaplay_Icon(ICON icon,uint8_t status)
{
    if(icon==Temp_C)
    {
        HAL_LCD_Write(&hlcd, COM_Temp_C, Mask_Temp_C, status<<SEG_Temp_C);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==Temp_F)
    {
        HAL_LCD_Write(&hlcd, COM_Temp_F, Mask_Temp_F, status<<SEG_Temp_F);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==Buzzer)
    {
        HAL_LCD_Write(&hlcd, COM_Buzzer, Mask_Buzzer, status<<SEG_Buzzer);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==Body)
    {
        HAL_LCD_Write(&hlcd, COM_Body, Mask_Body, status<<SEG_Body);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==WuTi)
    {
        HAL_LCD_Write(&hlcd, COM_WuTi, Mask_WuTi, status<<SEG_WuTi);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==BLUE)
    {
        HAL_LCD_Write(&hlcd, COM_BLUE, Mask_BLUE, status<<SEG_BLUE);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==LOGO)
    {
        HAL_LCD_Write(&hlcd, COM_LOGO, Mask_LOGO, status<<SEG_LOGO);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
		else if(icon==POINT)
		{
				HAL_LCD_Write(&hlcd, COM_POINT, Mask_Point, status<<SEG_Point);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
		}
		else if(icon==HIGH)
    {
        if(status)
				{
					Disp_SW(11);//显示H
					Disp_GW(12);//显示I
				}
				else
				{
					Disp_SW(21);//清除显示HI
					Disp_GW(22);
				}
    }
		else if(icon==LOW)
    {
      if(status)
			{
				Disp_SW(13);//显示L
				Disp_GW(14);//显示O
			}
			else
			{
				Disp_SW(21);//清除显示LO
				Disp_GW(22);
			}
    }
}

/*******************************************************************************
* Function Name   : Diaplay_Icon(ICON icon)
* Description     : 显示图标
* Inputs          : 电量等级：0/1/2/3
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
void Display_Power(uint8_t grade)
{
    switch(grade)
    {
        case 0:
            HAL_LCD_Write(&hlcd, COM_Battery,  Mask_Battery, 1<<SEG_Battery);
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 0<<SEG_Battery1);
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 0<<SEG_Battery2);
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 0<<SEG_Battery3);
            HAL_LCD_UpdateDisplayRequest(&hlcd);
            break;
        case 1:
            HAL_LCD_Write(&hlcd, COM_Battery,  Mask_Battery,  1<<SEG_Battery);
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 1<<SEG_Battery1);
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 0<<SEG_Battery2);
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 0<<SEG_Battery3);
            HAL_LCD_UpdateDisplayRequest(&hlcd);
            break;
        case 2:
            HAL_LCD_Write(&hlcd, COM_Battery,  Mask_Battery,  1<<SEG_Battery);
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 1<<SEG_Battery1);
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 1<<SEG_Battery2);
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 0<<SEG_Battery3);
            HAL_LCD_UpdateDisplayRequest(&hlcd);
            break;
        case 3:
            HAL_LCD_Write(&hlcd, COM_Battery,  Mask_Battery,  1<<SEG_Battery);
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 1<<SEG_Battery1);
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 1<<SEG_Battery2);
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 1<<SEG_Battery3);
            HAL_LCD_UpdateDisplayRequest(&hlcd);
            break;
				case 4:
            HAL_LCD_Write(&hlcd, COM_Battery,  Mask_Battery,  0<<SEG_Battery);
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 0<<SEG_Battery1);
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 0<<SEG_Battery2);
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 0<<SEG_Battery3);
            HAL_LCD_UpdateDisplayRequest(&hlcd);
            break;
        default:
            break;
    }
}


/*******************************************************************************
* Function Name   : Clear_Temp_C(float temp)
* Description     : 清除温度显示
* Inputs          : None
* Outputs         : None
* Return          : None
* Notes           : 传送非（0-10）的ID即显示为空,ID=10为"- - - -"
*******************************************************************************/
void Clear_Temp_C(void)
{
	Disp_BW(20);
	Disp_SW(20);
	Disp_GW(20);
	Disp_PW(20);
}

/*******************************************************************************
* Function Name   : Display_All(void)
* Description     : 显示全屏
* Inputs          : None
* Outputs         : None
* Return          : None
* Notes           : NONE
*******************************************************************************/
void Display_All(void)
{
	Display_Power(3);//显示电量

	Diaplay_Icon(Temp_C,1);//显示所有图标
	Diaplay_Icon(Temp_F,1);
	Diaplay_Icon(Buzzer,1);
	Diaplay_Icon(Body,1);
	Diaplay_Icon(WuTi,1);
	Diaplay_Icon(BLUE,1);
	Diaplay_Icon(LOGO,1);

	Disp_BW(8);						//显示四个8
	Disp_SW(8);
	Disp_GW(8);
	Disp_PW(8);
}

/* USER CODE END 1 */

/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/


/**
  ******************************************************************************
  * File Name          : LCD.h
  * Description        : This file provides code for the configuration
  *                      of the LCD instances.
  ******************************************************************************
  * @attention
  *
  * <h2><center>&copy; Copyright (c) 2020 STMicroelectronics.
  * All rights reserved.</center></h2>
  *
  * This software component is licensed by ST under BSD 3-Clause license,
  * the "License"; You may not use this file except in compliance with the
  * License. You may obtain a copy of the License at:
  *                        opensource.org/licenses/BSD-3-Clause
  *
  ******************************************************************************
  */
/* Define to prevent recursive inclusion -------------------------------------*/
#ifndef __lcd_H
#define __lcd_H
#ifdef __cplusplus
 extern "C" {
#endif

/* Includes ------------------------------------------------------------------*/
#include "main.h"

/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

extern LCD_HandleTypeDef hlcd;

/* USER CODE BEGIN Private defines */
typedef enum
{
    Temp_C,
    Temp_F,
    Buzzer,
    Body,
    WuTi,
    BLUE,
    LOGO,
		POINT,
		HIGH,
		LOW
}ICON;

//COM口定义
#define COM1                                LCD_RAM_REGISTER4
#define COM2                                LCD_RAM_REGISTER2
#define COM3                                LCD_RAM_REGISTER0
#define COM4                                LCD_RAM_REGISTER6
//段定义
#define SEG_Temp_C          15
#define SEG_Temp_F          15
#define SEG_Buzzer          15
#define SEG_Body            21
#define SEG_WuTi            4
#define SEG_BLUE            21
#define SEG_Battery1        21
#define SEG_Battery2        21
#define SEG_Battery3        10
#define SEG_Battery         15
#define SEG_LOGO            5
#define SEG_B               0
#define SEG_B_COM1          1
#define SEG_S               2
#define SEG_S_COM1          3
#define SEG_G               10
#define SEG_G_COM1          11
#define SEG_P               12
#define SEG_P_COM1          14
#define SEG_Point           12
//COM口定义
#define COM_Temp_C          COM4
#define COM_Temp_F          COM3
#define COM_Buzzer          COM2
#define COM_Body            COM2
#define COM_WuTi            COM1
#define COM_BLUE            COM1
#define COM_Battery1        COM4
#define COM_Battery2        COM3
#define COM_Battery3        COM1
#define COM_Battery         COM1
#define COM_LOGO            COM1
#define COM_POINT           COM1
//掩码定义
#define Mask_Temp_C         0xFFFF7FFF
#define Mask_Temp_F         0xFFFF7FFF
#define Mask_Buzzer         0xFFFF7FFF
#define Mask_Body           0xFFDFFFFF
#define Mask_WuTi           0xFFFFFFEF
#define Mask_BLUE           0xFFDFFFFF
#define Mask_Battery1       0xFFDFFFFF
#define Mask_Battery2       0xFFDFFFFF
#define Mask_Battery3       0xFFFFFBFF
#define Mask_Battery        0xFFFF7FFF
#define Mask_LOGO           0xFFFFFFDF
#define Mask_B              0xFFFFFFFC
#define Mask_B_COM1					0xFFFFFFFD
#define Mask_S              0xFFFFFFF3
#define Mask_S_COM1					0xFFFFFFF7
#define Mask_G              0xFFFFF3FF
#define Mask_G_COM1					0xFFFFF7FF
#define Mask_P              0xFFFFAFFF
#define Mask_P_COM1					0xFFFFBFFF
#define Mask_Point          0xFFFFEFFF
/* USER CODE END Private defines */

void MX_LCD_Init(void);

/* USER CODE BEGIN Prototypes */
void Display_Num(float temp);
void Display_Power(uint8_t grade);
void Diaplay_Icon(ICON icon,uint8_t status);
void Clear_Temp_C(void);
void Display_All(void);
/* USER CODE END Prototypes */

#ifdef __cplusplus
}
#endif
#endif /*__ lcd_H */

/**
  * @}
  */

/**
  * @}
  */

/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/

另一种显示方式：（更方便，彻底解决显示冲突的问题，不用考虑显示冲突的问题）

/* USER CODE BEGIN 1 */
uint8_t A=0,B=0,C=0,D=0,E=0,F=0,G=0;
/*******************************************************************************
* Function Name   : ConvertNum
* Description     : 根据输入的数字将对应的段进行操作，点亮或者熄灭
* Inputs          : 输入的数字
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
static void ConvertNum(uint8_t InputNum)
{
    switch(InputNum)
        {
            case 0://显示0
                A=B=C=D=E=F=1;
                G=0;
                break;
            case 1://显示1
                B=C=1;
                A=D=E=F=G=0;
                break;
            case 2://显示2
                C=F=0;
                A=B=D=E=G=1;
                break;
            case 3://显示3
                E=F=0;
                A=B=C=D=G=1;
                break;
            case 4://显示4
                A=E=D=0;
                B=C=F=G=1;
                break;
            case 5://显示5
                B=E=0;
                A=C=D=F=G=1;
                break;
            case 6://显示6
                B=0;
                A=C=D=E=F=G=1;
                break;
            case 7://显示7
                E=D=G=F=0;
                A=B=C=1;
                break;
            case 8://显示8
                A=B=C=D=E=F=G=1;
                break;
            case 9://显示9
                E=0;
                A=B=C=D=F=G=1;
                break;
            case 10://显示H
                A=D=0;
                B=C=E=F=G=1;
                break;
            case 11://显示I
                C=1;
                A=B=D=E=F=G=0;
                break;
            case 12://显示L
                D=E=F=1;
                A=B=C=G=0;
                break;
            case 13://显示O
                A=B=F=0;
                C=D=G=1;
                break;
            case 14://显示-
                G=1;
                A=B=C=D=E=F=0;
                break;
            case 15://显示为空，即不显示
                A=B=C=D=E=F=G=0;
                break;
            case 16://全部显示
                A=B=C=D=E=F=G=1;
                break;
            default:
                A=B=C=D=E=F=G=0;
            break;
        }
}
/*******************************************************************************
* Function Name   : Disp_BW(void)
* Description     : 非零数据则百位显示1，如果输入0则不显示
* Inputs          : 数字
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
void Disp_BW(uint8_t num)
{
    if(num)
    {
        HAL_LCD_Write(&hlcd, COM1, Mask_B, 1<<SEG_B);
    }
    else
    {
        HAL_LCD_Write(&hlcd, COM1, Mask_B, 0<<SEG_B);
    }

    HAL_LCD_UpdateDisplayRequest(&hlcd);
}

/*******************************************************************************
* Function Name   : Disp_SW(uint8_t num)
* Description     : 显示十位数字
* Inputs          : 数字
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
void Disp_SW(uint8_t num)
{
    ConvertNum(num);

    HAL_LCD_Write(&hlcd, COM1, Mask_S_COM1, A<<SEG_S_COM1);
    HAL_LCD_Write(&hlcd, COM2, Mask_S, F<<SEG_S|B<<SEG_S_COM1);
    HAL_LCD_Write(&hlcd, COM3, Mask_S, G<<SEG_S|C<<SEG_S_COM1);
    HAL_LCD_Write(&hlcd, COM4, Mask_S, E<<SEG_S|D<<SEG_S_COM1);

  HAL_LCD_UpdateDisplayRequest(&hlcd);
}

/*******************************************************************************
* Function Name   : Disp_GW(uint8_t num)
* Description     : 显示个位数字
* Inputs          : 数字
* Outputs         : None
* Return          : None
* Notes           : 由于BT3和个位显示有冲突，所以在此处理
*******************************************************************************/
void Disp_GW(uint8_t num)
{
    ConvertNum(num);

        HAL_LCD_Write(&hlcd, COM1, Mask_G_COM1, A<<SEG_G_COM1);
        HAL_LCD_Write(&hlcd, COM2, Mask_G, F<<SEG_G|B<<SEG_G_COM1);
        HAL_LCD_Write(&hlcd, COM3, Mask_G, G<<SEG_G|C<<SEG_G_COM1);
        HAL_LCD_Write(&hlcd, COM4, Mask_G, E<<SEG_G|D<<SEG_G_COM1);

    HAL_LCD_UpdateDisplayRequest(&hlcd);
}
/*******************************************************************************
* Function Name   : Disp_PW(uint8_t num)
* Description     : 显示十分位数字
* Inputs          : 数字
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
void Disp_PW(uint8_t num)
{
    ConvertNum(num);

        HAL_LCD_Write(&hlcd, COM1, Mask_P_COM1, A<<SEG_P_COM1);
        HAL_LCD_Write(&hlcd, COM2, Mask_P, F<<SEG_P|B<<SEG_P_COM1);
        HAL_LCD_Write(&hlcd, COM3, Mask_P, G<<SEG_P|C<<SEG_P_COM1);
        HAL_LCD_Write(&hlcd, COM4, Mask_P, E<<SEG_P|D<<SEG_P_COM1);

    HAL_LCD_UpdateDisplayRequest(&hlcd);
}

/*******************************************************************************
* Function Name   : Diaplay_Icon(ICON icon)
* Description     : 显示图标
* icon            : 枚举类型ICON中的图标名称
* status          : 枚举类型ICON中的图标显示状态
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
void Diaplay_Icon(ICON icon,uint8_t status)
{
    if(icon==Temp_C)
    {
        HAL_LCD_Write(&hlcd, COM_Temp_C, Mask_Temp_C, status<<SEG_Temp_C);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==Temp_F)
    {
        HAL_LCD_Write(&hlcd, COM_Temp_F, Mask_Temp_F, status<<SEG_Temp_F);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==Buzzer)
    {
        HAL_LCD_Write(&hlcd, COM_Buzzer, Mask_Buzzer, status<<SEG_Buzzer);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==Body)
    {
        HAL_LCD_Write(&hlcd, COM_Body, Mask_Body, status<<SEG_Body);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==TiWen)
    {
        HAL_LCD_Write(&hlcd, COM_TiWen, Mask_TiWen, status<<SEG_TiWen);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==POINT)
    {
        HAL_LCD_Write(&hlcd, COM_Point, Mask_Point, status<<SEG_Point);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
        else if(icon==Mode)
    {
        HAL_LCD_Write(&hlcd, COM_Mode, Mask_Mode, status<<SEG_Mode);
        HAL_LCD_UpdateDisplayRequest(&hlcd);
    }
    else if(icon==HIGH)
    {
        Disp_BW(0);
        Disp_SW(15);//清除显示（显示为空）
        if(status)
        {
            Disp_GW(10);//显示H
            Disp_PW(11);//显示I
        }
        else
        {
            Disp_BW(0);
                        Disp_SW(15);//清除显示（显示为空）
        }
    }
    else if(icon==LOW)
    {
        Disp_BW(0);
        Disp_SW(15);//清除显示（显示为空）
        if(status)
        {
            Disp_GW(12);//显示L
            Disp_PW(13);//显示O
        }
        else
        {
            Disp_BW(0);
                        Disp_SW(15);//清除显示（显示为空）
        }
    }
}

/*******************************************************************************
* Function Name   : Display_Num(float temp)
* Description     : 显示小数
* Inputs          : 小数
* Outputs         : None
* Return          : None
* Notes           :
*******************************************************************************/
void Display_Num(float InputNum)
{
    uint16_t DispNum=0;
    uint8_t Bai=0,Shi=0,Ge=0,Point=0;

    DispNum=(int)(InputNum*10);
    if(DispNum<1000)
    {
        Bai=0;
        Shi=DispNum/100;
        Ge=DispNum%100/10;
        Point=DispNum%10;
    }
    else
    {
        Bai=DispNum/1000;
        Shi=DispNum%1000/100;
        Ge=DispNum%100/10;
        Point=DispNum%10;
    }
    Disp_BW(Bai);
    Disp_SW(Shi);
    Disp_GW(Ge);
    Disp_PW(Point);
    Diaplay_Icon(POINT,1);//显示小数点
}



/*******************************************************************************
* Function Name   : Diaplay_Icon(ICON icon)
* Description     : 显示图标
* Inputs          : 电量等级：1/2/3
* Outputs         : None
* Return          : None
* Notes           : None
*******************************************************************************/
void Display_Power(uint8_t grade)
{
    switch(grade)
    {
        case 1:
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 1<<SEG_Battery1);
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 0<<SEG_Battery2);
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 0<<SEG_Battery3);
            break;
        case 2:
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 1<<SEG_Battery1);
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 1<<SEG_Battery2);
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 0<<SEG_Battery3);
            break;
        case 3:
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 1<<SEG_Battery1);
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 1<<SEG_Battery2);
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 1<<SEG_Battery3);
            break;
        case 4:
            HAL_LCD_Write(&hlcd, COM_Battery1, Mask_Battery1, 0<<SEG_Battery1);
            HAL_LCD_Write(&hlcd, COM_Battery2, Mask_Battery2, 0<<SEG_Battery2);
            HAL_LCD_Write(&hlcd, COM_Battery3, Mask_Battery3, 0<<SEG_Battery3);
            break;
        default:
            break;
    }
    HAL_LCD_UpdateDisplayRequest(&hlcd);
}

/*******************************************************************************
* Function Name   : Clear_Temp_C(float temp)
* Description     : 清除温度显示
* Inputs          : None
* Outputs         : None
* Return          : None
* Notes           : 传送非（0-10）的ID即显示为空,ID=10为"- - - -"
*******************************************************************************/
void Clear_Temp_C(void)
{
    Disp_BW(0);
    Disp_SW(15);
    Disp_GW(15);
    Disp_PW(15);
    Diaplay_Icon(POINT,0);//不显示小数点
}

// "- - - -"
void lcd_temp_invalid(void)
{
    Disp_BW(0);
    Disp_SW(14);
    Disp_GW(14);
    Disp_PW(14);
}
/* USER CODE END 1 */

typedef enum
{
    Temp_C,
    Temp_F,
    Buzzer,
    Body,
    TiWen,
    Mode,
    POINT,
    HIGH,
    LOW,

}ICON;

//COM口定义
#define COM1                LCD_RAM_REGISTER0
#define COM2                LCD_RAM_REGISTER2
#define COM3                LCD_RAM_REGISTER4
#define COM4                LCD_RAM_REGISTER6
//段定义
#define SEG_Temp_C          7
#define SEG_Temp_F          7
#define SEG_Buzzer          8
#define SEG_Body            24
#define SEG_TiWen           7
#define SEG_Battery1        8
#define SEG_Battery2        8
#define SEG_Battery3        8
#define SEG_Mode            7

#define SEG_B               9
#define SEG_S               9
#define SEG_S_COM1          25
#define SEG_G               24
#define SEG_G_COM1          15
#define SEG_P               14
#define SEG_P_COM1          12

#define SEG_Point           14
//COM口定义
#define COM_Temp_C          COM2
#define COM_Temp_F          COM3
#define COM_Buzzer          COM1
#define COM_Body            COM1
#define COM_TiWen           COM1
#define COM_Battery1        COM2
#define COM_Battery2        COM4
#define COM_Battery3        COM3
#define COM_Mode            COM4
#define COM_Point           COM1

//掩码定义
#define Mask_Temp_C         0xFFFFFF7F//第7位为掩码（只对第7位操作）
#define Mask_Temp_F         0xFFFFFF7F//第7位为掩码（只对第7位操作）
#define Mask_Buzzer         0xFFFFFEFF//第8位为掩码（只对第8位操作）
#define Mask_Body           0xFEFFFFFF//第24位为掩码（只对第24位操作）
#define Mask_TiWen          0xFFFFFF7F//第7位为掩码（只对第7位操作）
#define Mask_Battery1       0xFFFFFEFF//第8位为掩码（只对第8位操作）
#define Mask_Battery2       0xFFFFFEFF//第8位为掩码（只对第8位操作）
#define Mask_Battery3       0xFFFFFEFF//第8位为掩码（只对第8位操作）
#define Mask_Mode           0xFFFFFF7F//第7位为掩码（只对第7位操作）
#define Mask_B              0xFFFFFDFF//第9位为掩码（只对第9位操作）
#define Mask_S              0xFDFFFDFF//第25、9位为掩码（只对第25、9位操作）
#define Mask_S_COM1         0xFDFFFFFF//第25位为掩码（只对第25位操作）
#define Mask_G              0xFEFF7FFF//第15、24位为掩码（只对第25、24位操作）
#define Mask_G_COM1         0xFFFF7FFF//第15位为掩码（只对第15位操作）
#define Mask_P              0xFFFFAFFF//第14、12位为掩码（只对第14、12位操作）
#define Mask_P_COM1         0xFFFFEFFF//第12位为掩码（只对第12位操作）
#define Mask_Point          0xFFFFBFFF//第14位为掩码（只对第14位操作）
【STM32】_02_使用HT1621B驱动段码液晶屏
W99BJX的博客
04-02 9641
HT1621B驱动段码液晶屏显示
STM32L152驱动段码屏
03-01
STM32L152驱动段码屏是一个嵌入式系统中的常见应用场景，涉及到的知识点主要包括微控制器（MCU）STM32L152、段码液晶显示器（LCD）的原理与驱动、以及相关软件开发流程。以下将对这些知识点进行详细说明。 1. **STM...
段码式LCD屏幕驱动方法
11-15
段码式LCD屏幕驱动方法段码式LCD屏幕驱动方法段码式LCD屏幕驱动方法段码式LCD屏幕驱动方法段码式LCD屏幕驱动方法
STM32F1 4COMLCD段码屏驱动程序
10-08
该LCD段码屏的参数为：4COM,1/3bias 其中6位用来显示数字，LCD段码屏自带有HT1621芯片
STM32直接驱动段式LCD
01-15
STM32直接驱动段式LCD
STM32关于驱动段码屏显示
chingax_csdn
04-06 7861
本篇文章主要记录一下我在工作中用STM32单片机驱动段码屏显示内容，不讲解具体的驱动原理，只是单纯记录如何编写驱动屏幕图标显示的代码，以便我日后查看。 单片机：STM32L152RCT6A IDE：Keil5.25.2.0 代码生成：STM32CUBEMX4.23.0 具体段码屏的驱动代码我直接贴出来： /* LCD init function */ static void MX_LCD_Init(void) { hlcd.Instance = LCD; hlcd.Init.Prescale
STM32+HAL库IIC驱动LCD段码屏
最新发布
chenyongfeng123的博客
12-28 2992
段式LCD的引脚一般分为SEG和COM，COM作为公共驱动，SEG作为区段驱动，即单个COM和多个SEG段共同控制着LCD上部分像素点。D7：数据最高位C指的是如果该位为0，则下一个字节是写入RAM的数据；如果该位为1，则下一个字节则是命令；常用的命令还有下边列举出来的一些，我就不一一解析了，大家可以在数据手册中找到，写的非常详细。D3：如果该位为0，则输出全部停止，D3位为1时输出才有效；D4---D0：可以设置RAM的地址。
stm32驱动段式lcd液晶显示--非使用1621驱动芯片驱动
丢不掉的心伤
04-07 1万+
概念： LCD 的驱动不像 LED 那样，加上电压（ LED 实际上是电流驱动）就可以长期显示的。    LCD 驱动必须使用交流电压驱动才能保持稳定的显示，如果在 LCD 上加上稳定的直流电压，    不但不能正常显示，时间久了还会损坏 LCD 。一段 LCD 由背电极和段电极组成，需要显示时，    在背电极和段电极之间加上合适的交流电压（通常使用方波
【解决方案】STM32L152单片机驱动段码LCD屏，执行HAL_LCD_Init函数失败返回HAL_TIMEOUT，长时间卡在LCD_FLAG_RDY的while循环里面的解决办法
ZLK1214的专栏
03-04 4136
STM32L152单片机驱动段码LCD屏，HAL_LCD_Init函数执行失败，卡在LCD_FLAG_RDY里面，函数返回HAL_TIMEOUT /*!< Wait Until the LCD Booster is ready */ while(__HAL_LCD_GET_FLAG(hlcd, LCD_FLAG_RDY) == RESET) { if((HAL_GetTick() -...
STM8L152K4驱动LCD_LCD_STM8L_段码驱动_驱动_
09-30
STM8L152K4内含一个LCD控制器/驱动器，支持多路段LCD驱动，可以驱动多达40个段，同时还可以配置为4x32、2x40或者单色点阵显示。该控制器有内置的电荷泵，可以提供所需的不同电压等级，以实现不同的灰度级别或反显...
stm32l053原理图
09-23
用户熟悉和学习STM32L0xx系列MCU
STM32Cube 段式液晶驱动程序
10-31
STM32直接驱动段式液晶屏，程序已调试通过。段式液晶4*20.希望能帮大家参考。
STM32L053C8T6驱动240×240彩屏钟表显示时间
04-04
STM32L053钟表界面动态显示时间，可以借鉴
stm32l053
11-26
好的很，大家来看啊 ，请多多下载
STM32F103测频率4位LCD段码屏HT1621驱动显示STM32CUBEMX配置MDK编译
03-18
使用STM32F103C8T6测量方波频率，并用HT162驱动4位LCD段码显示屏显示，使用STM32CUBEMX配置，MDK编译
STM32连接HT1621段码屏驱动
BUG观察师
07-02 7880
HT1621:128个位元LCD控制器，内部RAM直接对应LCD显示单元。 对于HT1621,操作之前应发送标志码，表明要求工作在哪种状态，标志定义如下： 操作 状态 标志码 读 数据 110 写 数据 101 读-修改-写 数据 101 控制 命令 100 为了点亮LCD，必须先给出两个控制指令，system enable与LCDON 系统默认： 关振荡器和LCD偏压发生器 关LCD偏压 关闭声音输出 系统时钟源，片内RC 操作结束后可以用SYSTEM DISABLE来
【stm32L152】段码屏驱动注解、MX_LCD_Init()初始化失败的解决方法
幻蜗的笔记
07-24 1575
一个段码屏驱动注解，一个stm32l152段码屏初始化失败的解决方法
stm32驱动lcd段码io配置_LCD驱动型单片机与段码液晶屏配合使用参考
weixin_39830233的博客
12-20 1808
电子产品的开发自然少不了电子工程师的参与，他们是功能的主要实现者，那么对于之前没有接触和使用过LCD液晶屏的电子工程师来说，使用了LCD液晶屏的新产品要提前先了解LCD液晶屏的相关知识之后才能实现连接和程序的开发，自然会耗费不少的时间和心力的。那么，对于之前没有用过LCD液晶屏的电子工程师来说，怎么用LCD液晶屏驱动芯片来驱动LCD液晶屏的动态显示，或者直接用MCU直推控制LCD液晶屏的动态显示，...
LCD Glass段码屏的驱动
热门推荐
weiDev的博客
02-15 1万+
LCD段码屏的驱动方法
STM32L152驱动段码屏实用例程发布
资源摘要信息:"STM32L152驱动段码屏" 1. STM32L152概述： STM32L152是STMicroelectronics（意法半导体）公司生产的一款基于ARM® Cortex®-M3内核的低功耗微控制器。它具备高性能的处理能力以及丰富的外设接口，...
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
