PPPoE拨号的工作原理

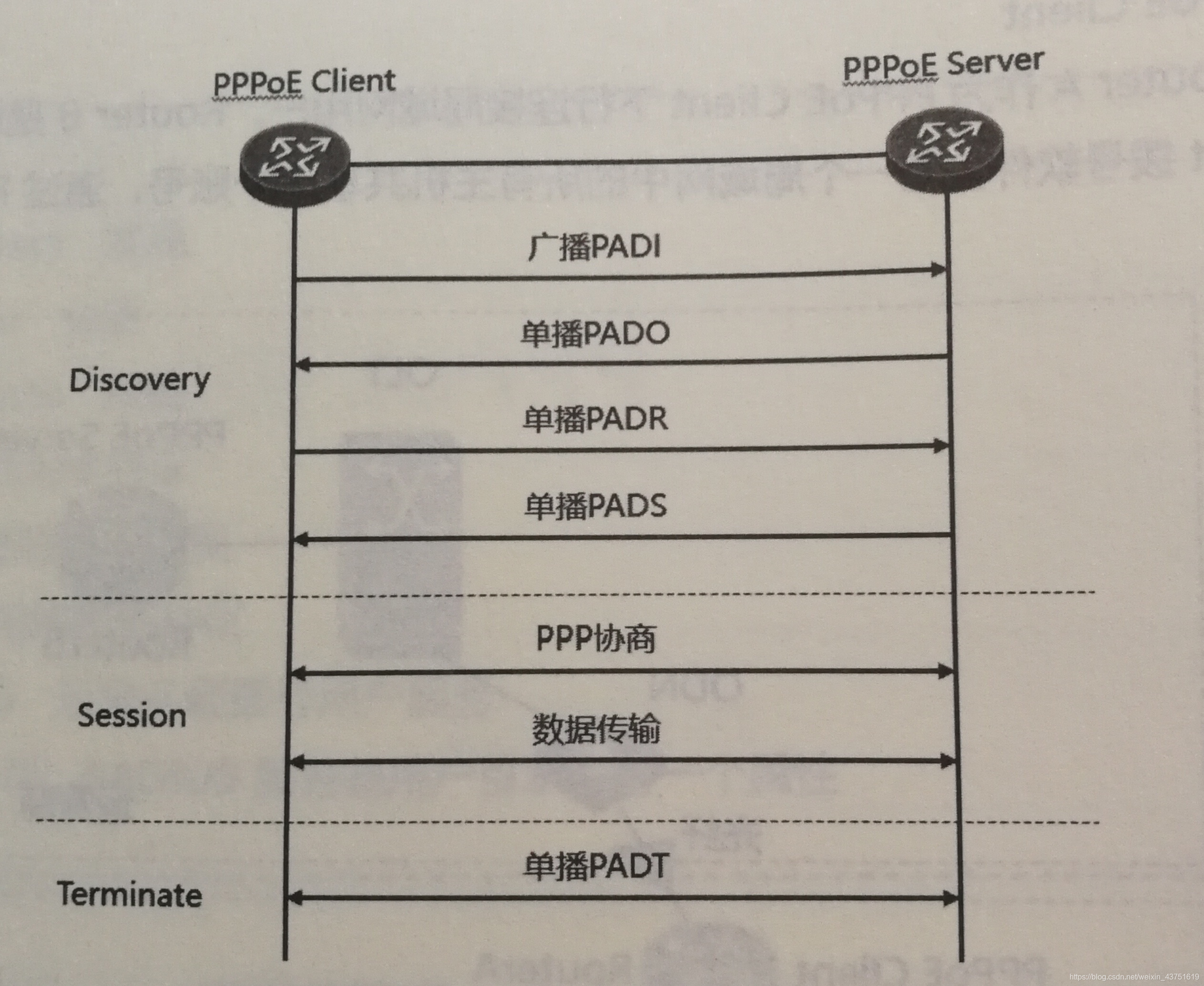

 PPPoE拨号是为了实现PPPoE Client与PPPoE Server 之间的连接，建立PPPoE会话，如图。

PPE拨号可分为3个阶段,即 Discovery阶段、 Session阶段和 Terminate阶段
1. Discovery阶段
Discovery阶段由4个过程组成。
(1) PPPoE Client广播发送一个PADI( PPPoE Active Discovery Initial)报文,在此报文中包含PPPoEClient想要得到的服务类型信息。
(2)所有的 PPPoE Server收到PADI报文之后,将其中请求的服务与自己能够提供的服务进行比较,如果可以提供,则单播回复一个PADO( PPPoE Active Discovery Offer)报文。
(3)根据网络的拓扑结构, PPPoE Client可能收到多个 PPPoE Server发送的PADO报文, PPPoE Client选择最先收到的PADO报文对应的 PPPoE Server作为自己的 PPPoE Server,并单播发送一个PADR( PPPoEActive Discovery Request)报文。
(4) PPPoE Server产生一个唯的会话ID( Session ID),标识和 PPPoE Client的这个会话,通过发
送个PADs( PPPoE Active Discovery Session- confirmation)报文把会话ID发送给 PPPoE Client,会话建立成功后便进入 PPPoE Session阶段。
成之后通信双方都会知道PPPoE的 Session_ID以及对方的以太网地址,它们共同确定了唯一的 PPPOESession。
2. Session阶段
PPPoE Session阶段可划分为两部分,一是PPP协商阶段,二是PPP数据传输阶段。
PPPoE Session上的PPP协商和普通的PPP协商方式一致,分为LCP、认证、NCP3个阶段。
(1)LCP阶段主要完成建立、配置和检测数据链路连接。
(2)LCP协商成功后,开始进行认证,认证协议类型由LCP协商结果(CHAP或者PAP)决定。
(3)认证成功后,PPP进入NCP阶段。NCP是一个协议族,用于配置不同的网络层协议,常用的是IP
控制协议(IPCP),它主要负责协商用户的IP地址和DNS服务器地址。
PPPoE Session的PP协商成功后,就可以承载PPP数据报文。
在 PPPoE Session阶段所有的以太网数据包都是单播发送的。
3. Terminate阶段
PPP通信双方可以使用PPP协议自身来结束 PPPoE会话,当无法使用PPP协议结束会话时可以使用PADT( PPPoE Active Discovery Terminate)报文。
进入 PPPoE Session阶段后, PPPoE Client和 PPPoE Server都可以通过发送PADT报文的方式来结束PPPoE连接。PADT数据包可以在会话建立以后的任意时刻单播发送。在发送或接收PADT后,就不允许再使用该会话发送PPP流量了。
