【科研杂记_4】ArcGIS Pro通过标注表达式实现换行、保留小数位、分数标注

在ArcMap地图标注一文中，简单分享了ArcMap中标注放置、分类、权重、表达式。接下来，补充下ArcGIS Pro中的标注表达式。

1、标注表达式支持的语言

标注文本内容基于属性字段，使用高级标注表达式，能够将任何 Arcade、Python、VBScript 或 Jscript 逻辑自定义使用，包括条件逻辑和循环等。其中，Arcade 表达式可在整个ArcGIS平台上使用，除了桌面产品外，可在 Runtime、Runtime SDK 等里运行，而其他语言则不能。

2、标注换行

标注换行有两种情况。

情况一：给两个字段标注，一个字段占用一行。

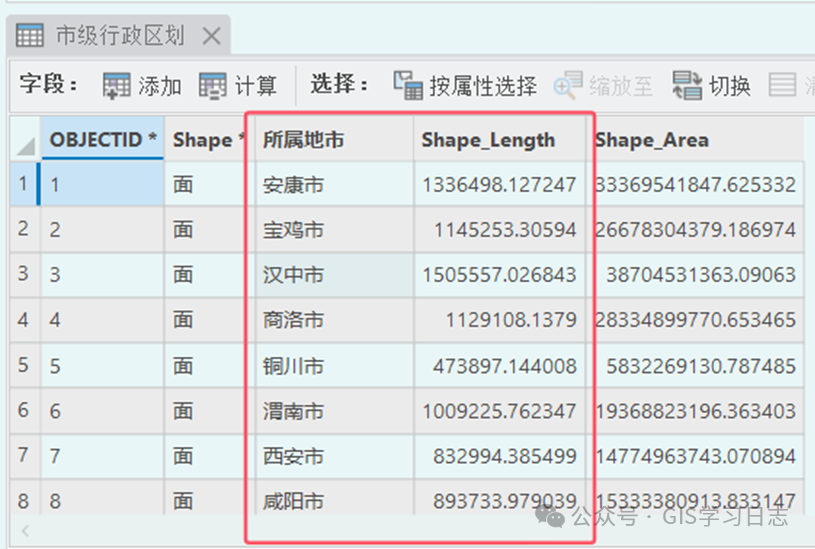

比如下面市级行政区划图层中，给所属地市、周长两个字段标注，一个字段占用一行。

表达式通过换行符'\n'实现：

$feature.所属地市 + '\n' + $feature.Shape_Length

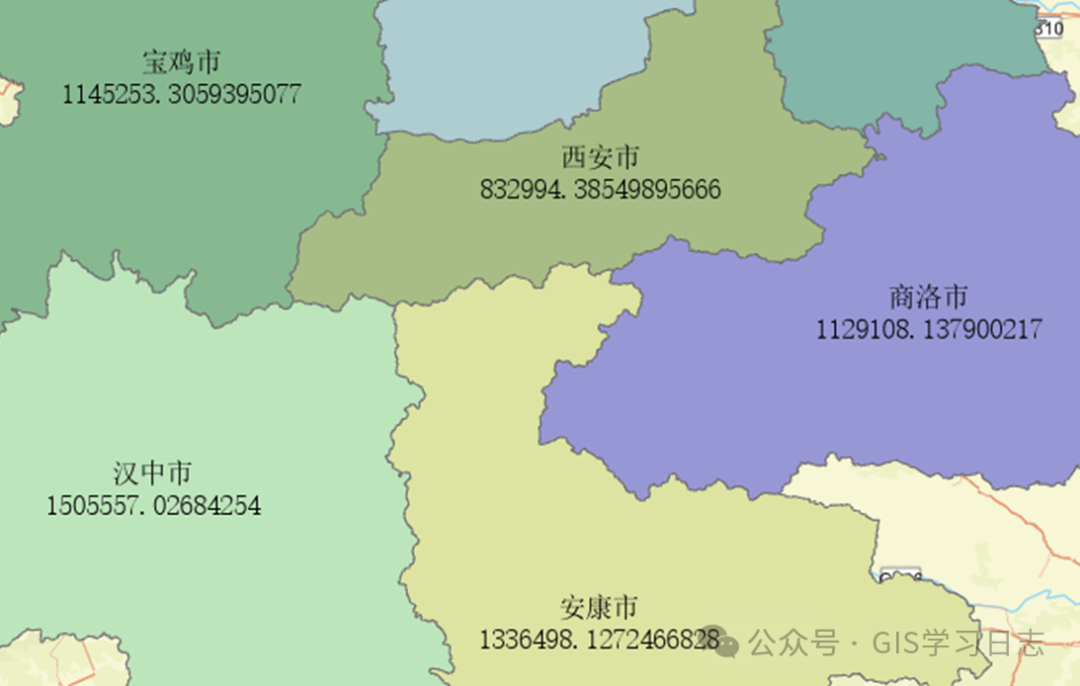

标注结果：

情况二：给一个字段标注，一个字段分两行。

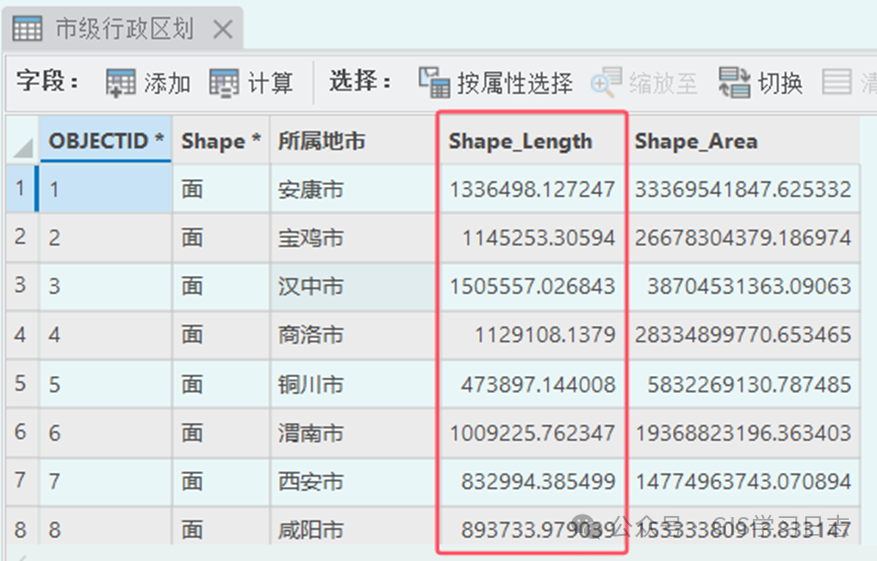

比如下面市级行政区划图层中，给周长这一个字段标注，一个字段占用两行。

表达式如下，Left([Shape_Length], 6) 获取Shape_Length 的前6个字符并显示为第一行。Mid([Shape_Length ], 6, 20) 获取 Shape_Length 从第6个字符开始的20个字符并显示为第二行。

Left($feature.Shape_Length, 6) + '\n' + Mid($feature.Shape_Length, 6, 20)

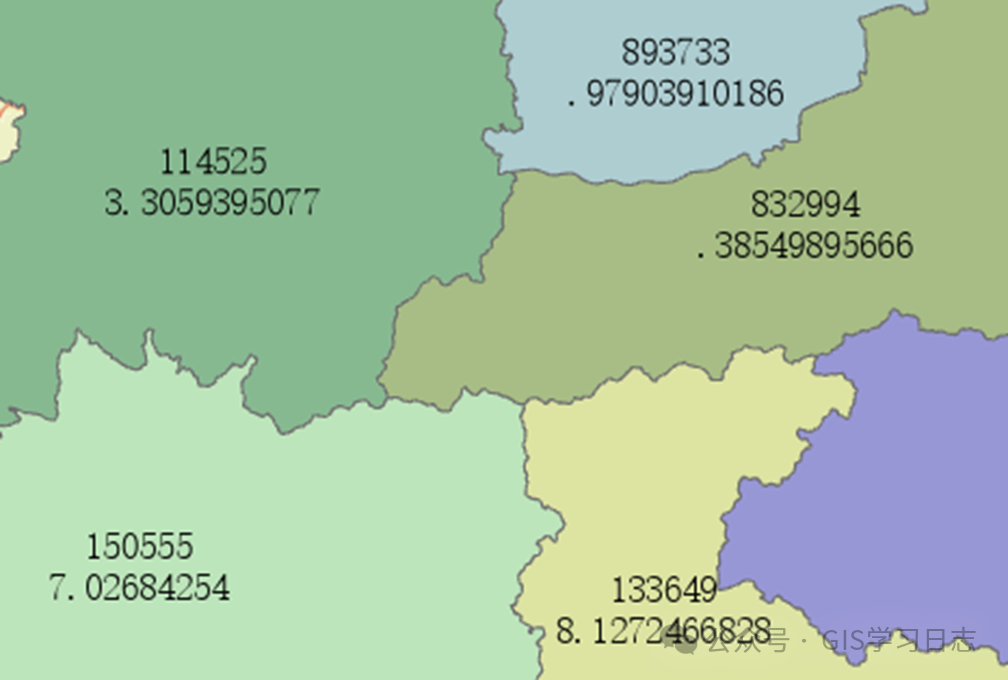

标注结果：

3、保留两位小数

表达式如下，Text() 是 Arcade中用于将数值转换为字符串，并应用格式化的函数。

#表示可选的数字位，如果该位置没有数字，则不显示。

•. 是小数点分隔符，"#.00" 保留两位小数，如果小数部分不足两位则用零补足，整数部分按实际值显示，但如果没有整数部分则可以省略。

Text($feature.Shape_Length, "#.00")

对该图层的Shape_Length的值保留两位小数：

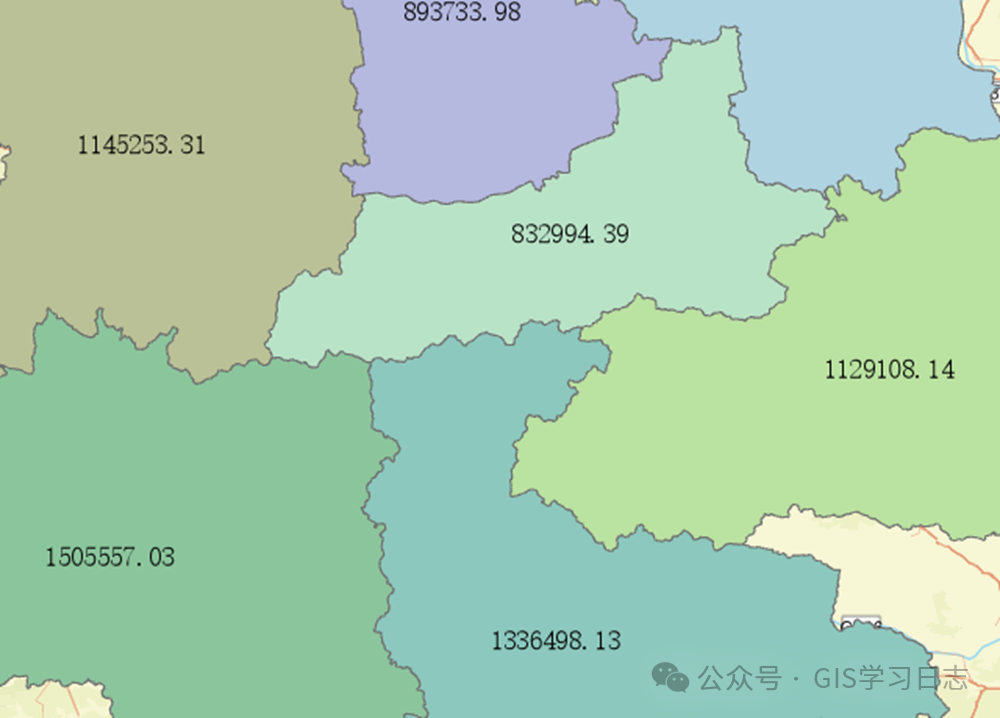

标注结果：

4、分数标注

这里使用python表达式，借助长破折号实现。表达式如下。

var numerator = Floor($feature.Shape_Length) // 获取整数部分

var denominator = Round(($feature.Shape_Length - numerator) * 100, 0) // 获取小数部分并转化为分数

return Text(numerator) + "\n\u2014\n" + Text(denominator)// 使用长破折号（\u2014）来连接分子和分母

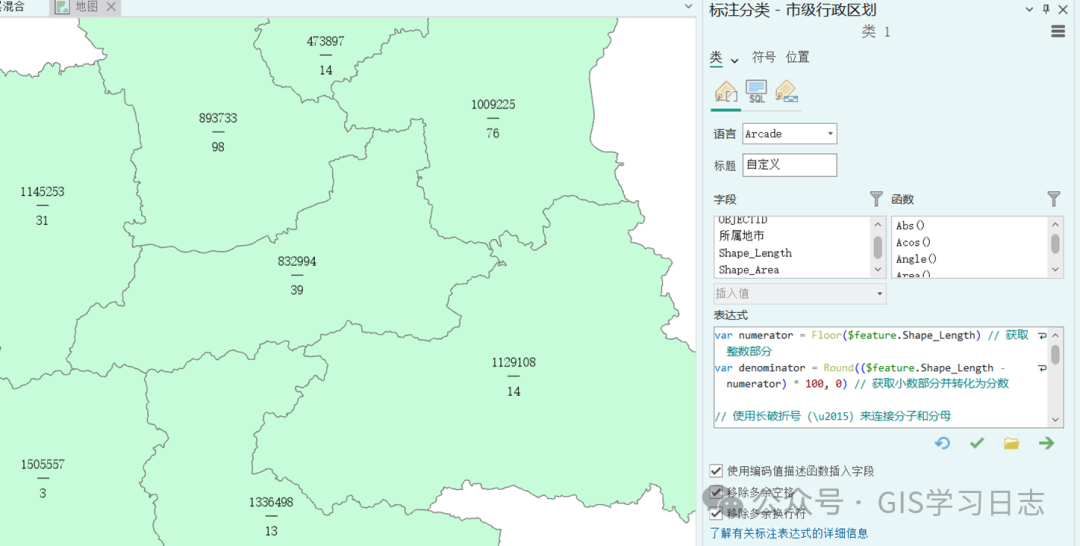

标注结果：
