文章介绍了Linux内核配置文件Kconfig的语法，包括Mainmenu、comment、source等，并讲解了.config和defconfig的作用。通过一个简单的驱动开发实验，展示了如何将驱动添加到内核，涉及Kconfig的配置选项、Makefile的编写以及内核的编译过程。在实验中，作者遇到了内核编译的报错问题，并分享了解决方案。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

《【北京迅为】itop-3568开发板驱动开发指南.pdf》学习笔记

Kconfig 语法

Linux 内核里的 Kconfig 文件用来生成图形化配置界面（make menuconfig），内核的每一层目录里都有一个 Kconfig 文件，父目录的 Kconfig 会读取其子目录的 Kconfig，从而将所有目录的配置集合起来。

下面是 Kconfig 的一些基础语法：

Mainmenu

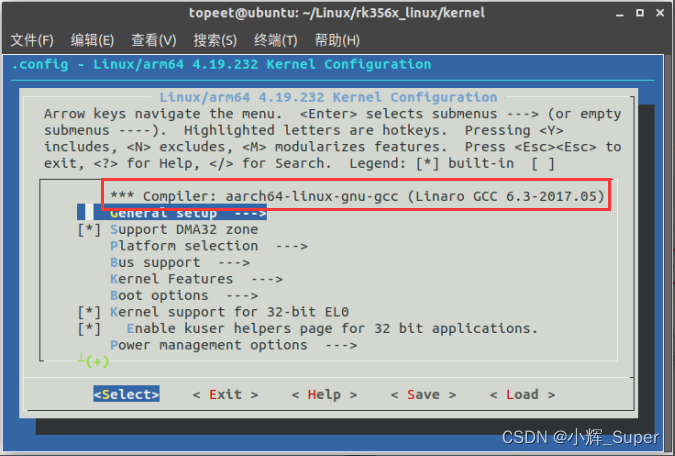

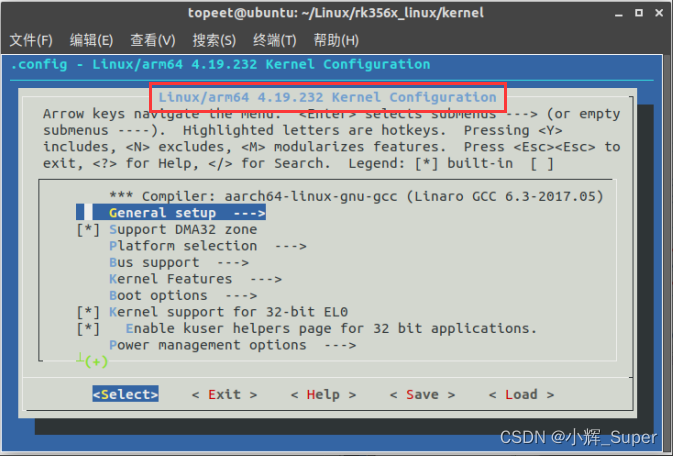

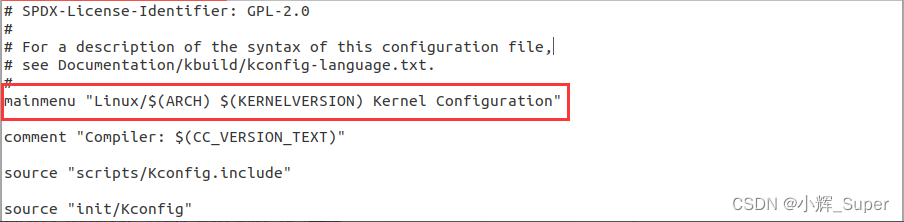

Mainmenu 是主菜单，输入 make menuconfig 后进入的第一个菜单就是 Mainmenu，

在这里插入图片描述

comment

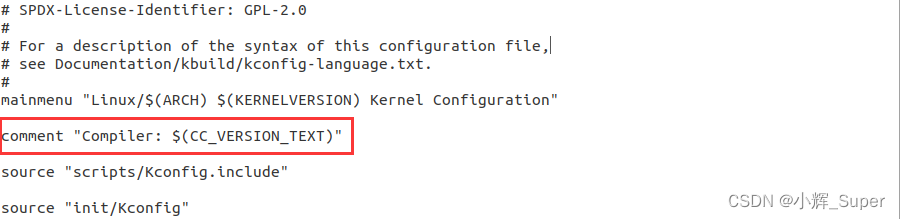

comment 用于定义提示信息，

在这里插入图片描述

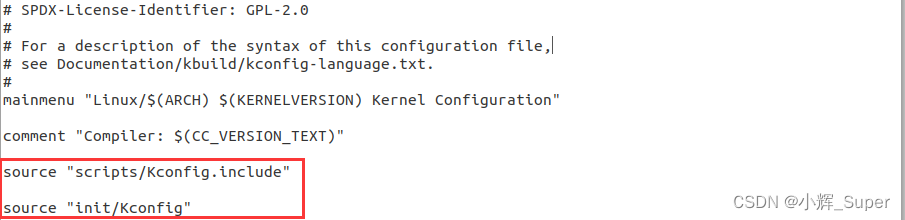

source

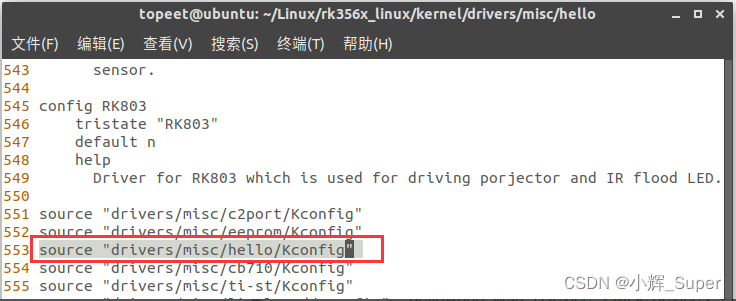

source 用于读取另一个 Kconfig 文件，

在这里插入图片描述

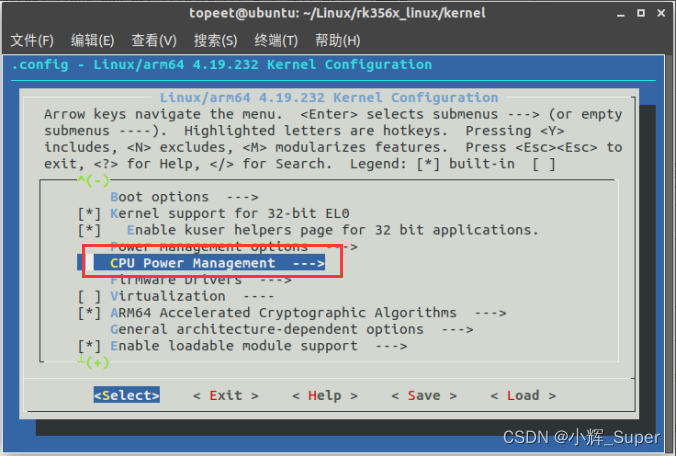

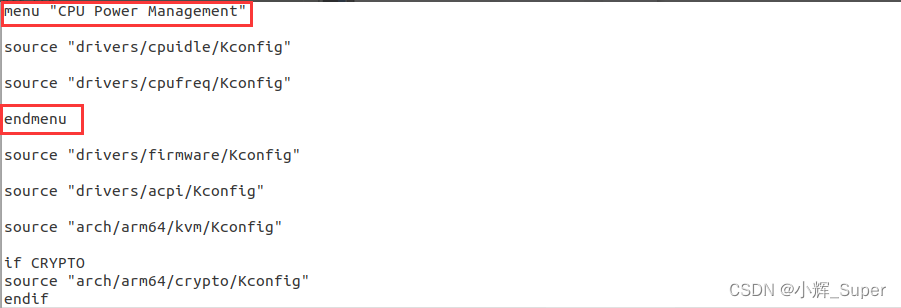

menu 和 endmenu

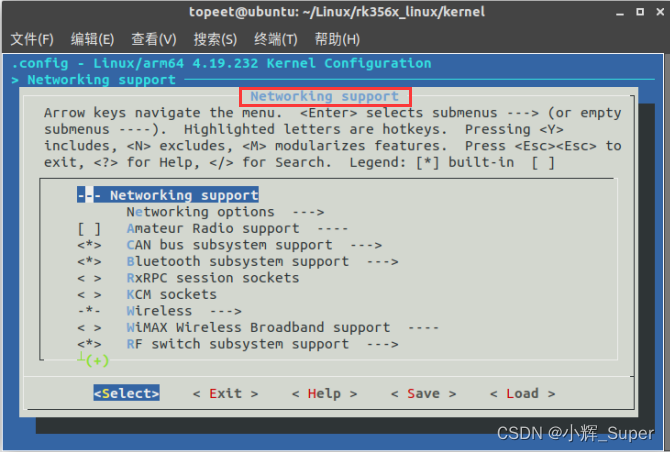

menu 后接菜单名，endmenu 与 menu 成对使用，

在这里插入图片描述

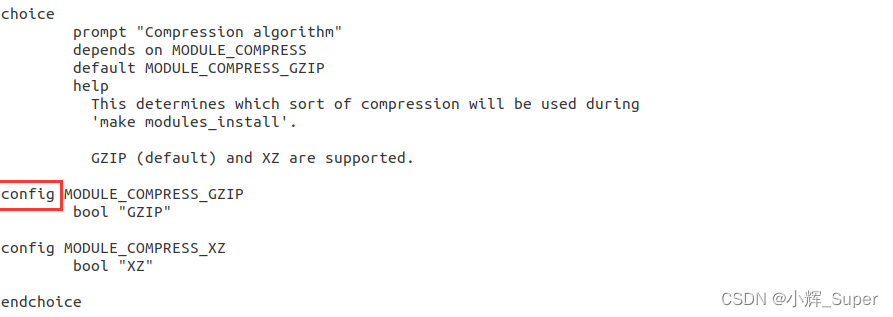

config

config 用来定义配置选项，如下图所示，定义了一个选项 MODULE_COMPRESS_GZIP，该选项被定为 bool 型，其他类型还包括 tristate（三态，y/n/m），string，hex（十六进制）和 int，

在这里插入图片描述

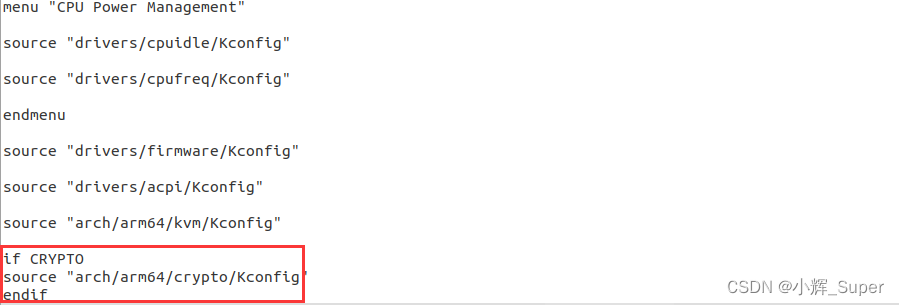

if 和 endif

if/endif 用来进行条件判断，

在这里插入图片描述

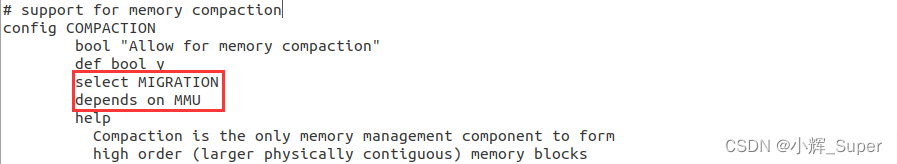

depends on 和 select

depends on 用来指定依赖关系，只有依赖项配置被打开，才能使能当前配置项；select 用来表示反向依赖，当前配置项被打开时，其 select 的配置项也会自动打开，

在这里插入图片描述

choice 和 endchoice

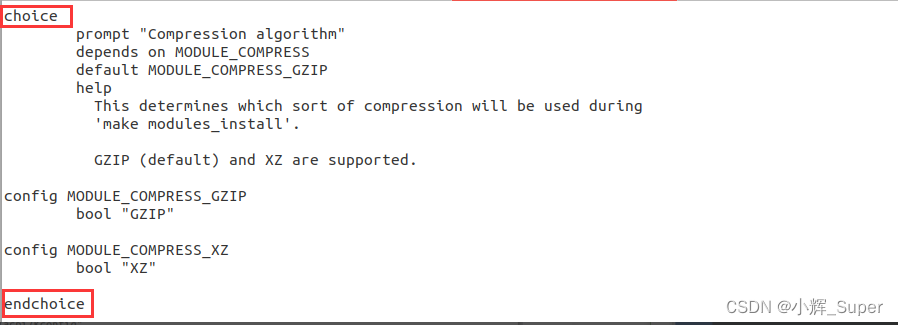

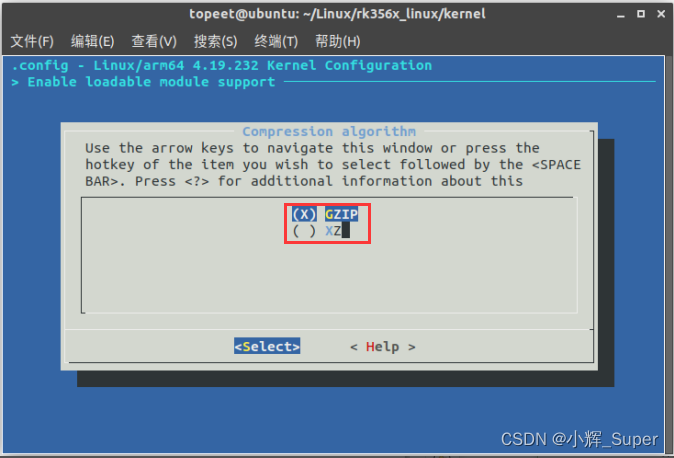

choice 和 endchoice 中间的配置项供用户多选一，

在这里插入图片描述

menuconfig

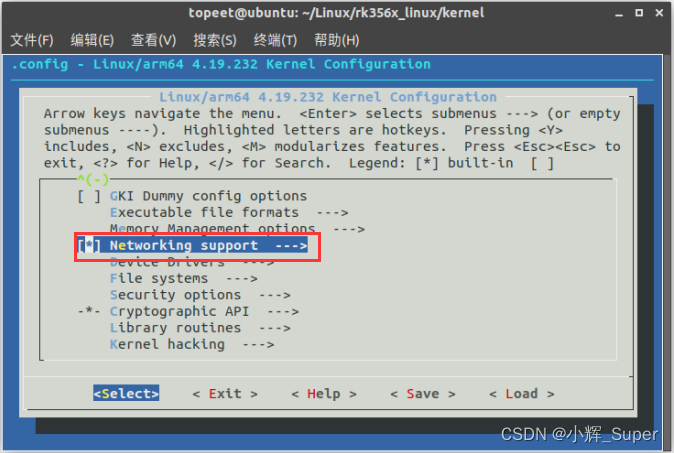

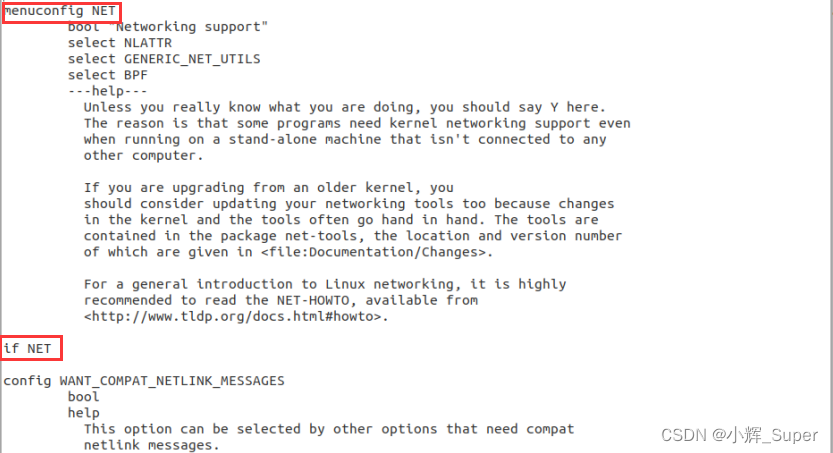

menuconfig 是 menu 和 config 的结合体，它既是菜单，又是一个配置项，但 menuconfig 不像 menu 一样有 endmenu 这样的结尾标志，所以仅靠 menuconfig 是无法做到嵌套使用的，还需要 if/endif 的配合。

在这里插入图片描述

.config 配置文件

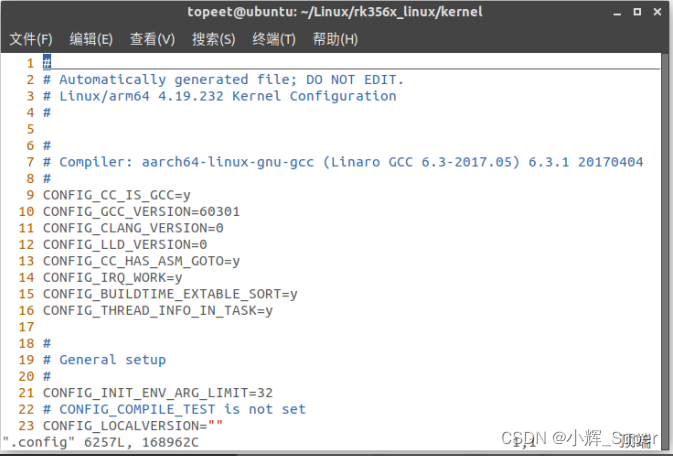

通过 make menuconfig 修改完内核配置后，内核根目录会生成一个 .config 文件（由 kernel/scripts/kconfig 命令生成），编译内核时，顶层 Makefile 会读取 .config 文件的内容，根据该文件里的配置来编译内核。

在这里插入图片描述

defconfig 配置文件

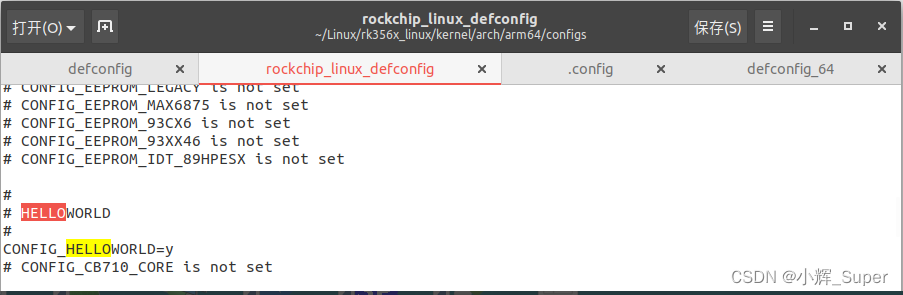

defconfig 位于 kernel/arch/$(ARCH)/configs 目录，是 Linux 系统默认的配置文件，比如，itop-3568 SDK 编译内核时，会自动调用 kernel/arch/arm64/configs/ 目录下的 rockchip_linux_defconfig 文件。

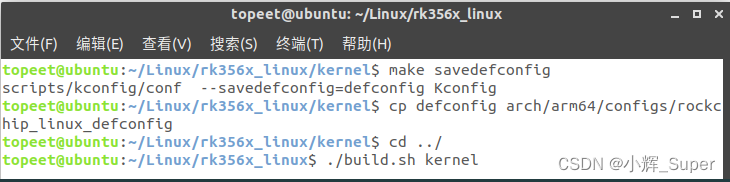

由于每次通过图形界面修改完内核配置后都会更新 kernel/.config，但 rockchip_linux_defconfig 没有得到更新，所以每次改完 .config 后需要使用 make savedefconfig 生成 defconfig，然后替换掉旧的 rockchip_linux_defconfig 文件。反过来，如果 .config 文件出了问题，想恢复成 rockchip_linux_defconfig 里的配置，则需要使用 make rockchip_linux_defconfig 来自动生成新的 .config。（使用命令“make ARCH=arch XXX_defconfig”命令会根据 arch/$(arch)/configs 目录下的 XXX_defconfig 自动生成.config）

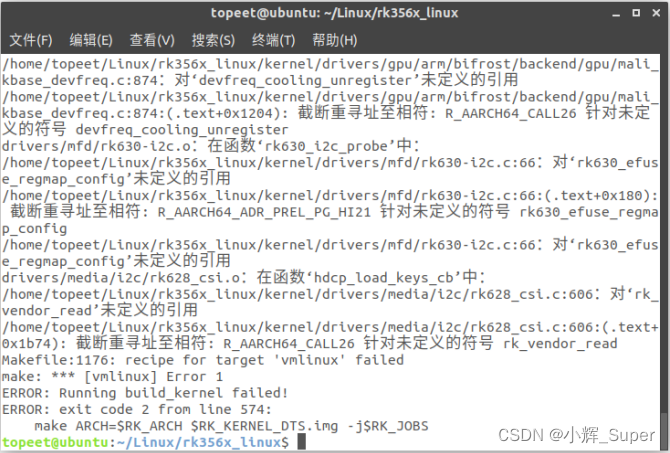

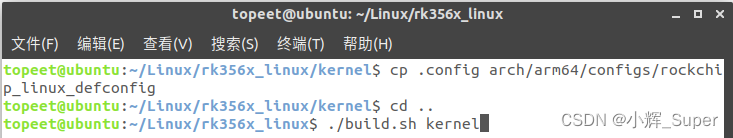

上面的原文档的描述，本人实测结果：原 SDK 的 kernel/arch/arm64/configs/rockchip_linux_defconfig 就是 kernel/.config，如果我使用 make savedefconfig 生成的 defconfig 去替换 rockchip_linux_defconfig，会出现内核编译报错，暂时不知道是什么原因，所以我现在直接用 make menuconfig 生成的 .config 替换 rockchip_linux_defconfig。

另外，原 rockchip_linux_defconfig 文件记得备份😶

Kconfig 实验

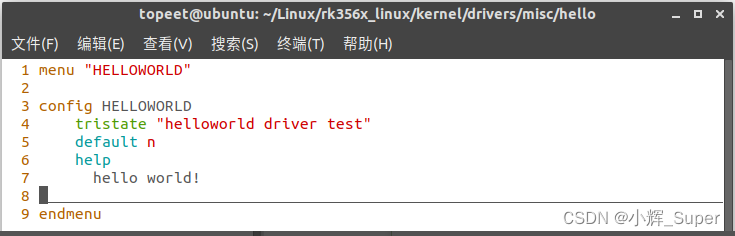

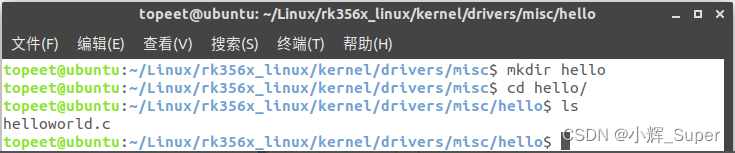

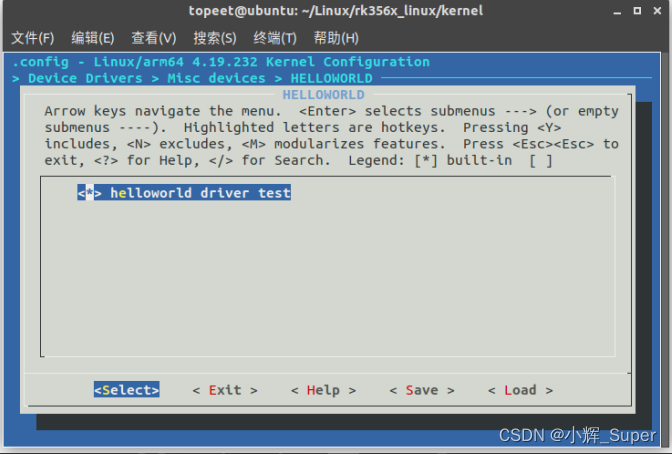

接下来我们来做个简单的实验，通过 Kconfig 将一个驱动添加到内核。

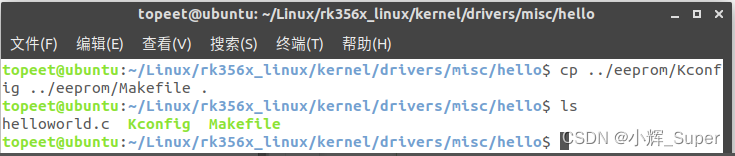

我所用到的驱动文件是上一篇文章的 hellowolrd.c，

#include <linux/module.h>
#include <linux/kernel.h>

static int __init helloworld_init(void)   //驱动入口函数
{
	printk("helloworld init.\n");
	return 0;
}

static void __exit helloworld_exit(void)  //驱动出口函数
{
	printk("helloworld exit\n");
}

module_init(helloworld_init);  //注册入口函数
module_exit(helloworld_exit);  //注册出口函数
MODULE_LICENSE("GPL v2");      //同意GPL协议
MODULE_AUTHOR("xiaohui");      //作者信息
