itop-3568 开发板文件系统构建学习笔记（3）最小系统移植 QT 库

《【北京迅为】itop-3568 开发板文件系统构建手册v1.0.pdf》学习笔记

下载 QT 源码

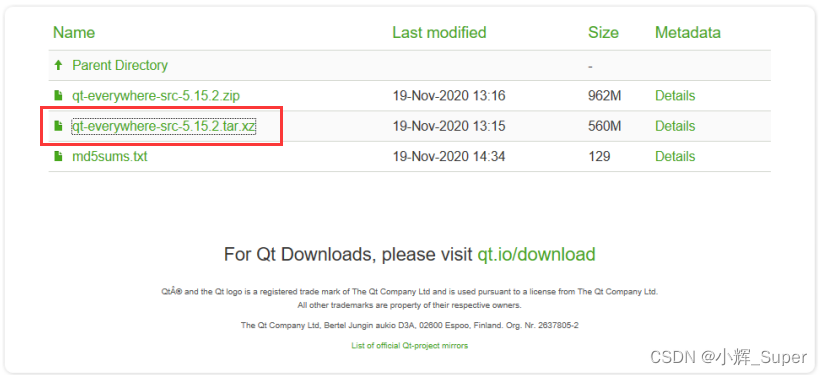

QT 源码下载地址：https://download.qt.io/archive/qt/

我所下载的版本是 5.15.2：

编译 QT 库

解压源码

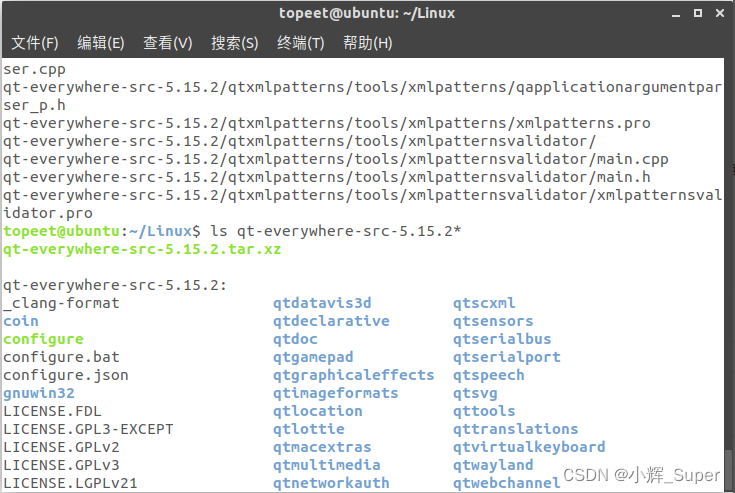

将 QT 源码压缩包复制到虚拟机开发环境中，使用 tar -vxf qt-everywhere-src-5.15.2.tar.xz 进行解压：

确认交叉编译器

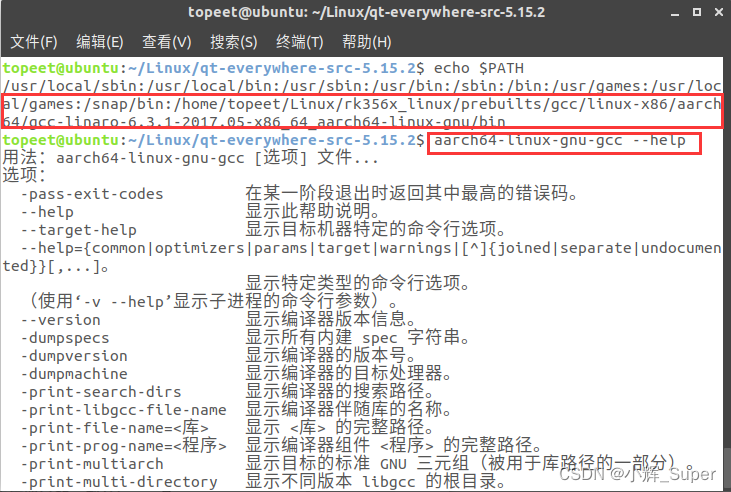

确认当前环境变量中已经添加交叉编译器路径，

修改 qmake.conf

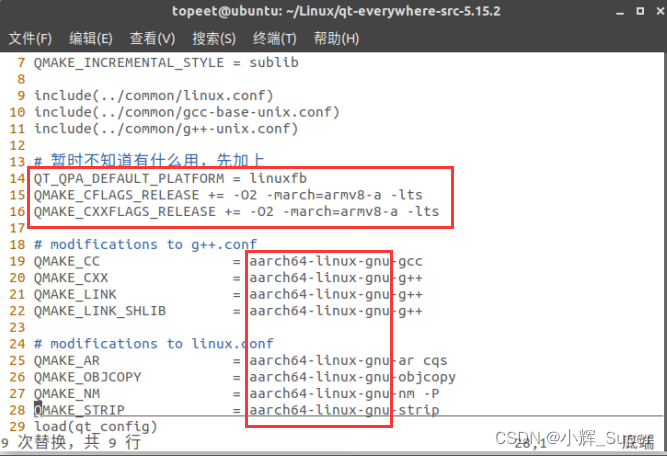

进入 qt 源码根文件目录，修改 qtbase/mkspecs/linux-arm-gnueabi-g++/qmake.conf 文件，将 arm-linux-gnueabi 替换成我当前开发环境中使用的交叉编译器名称（如果用 vim 替换，可以参考下图），

该文件需要修改的地方包括下面两个区域，根据自己实际情况更改，

配置编译选项

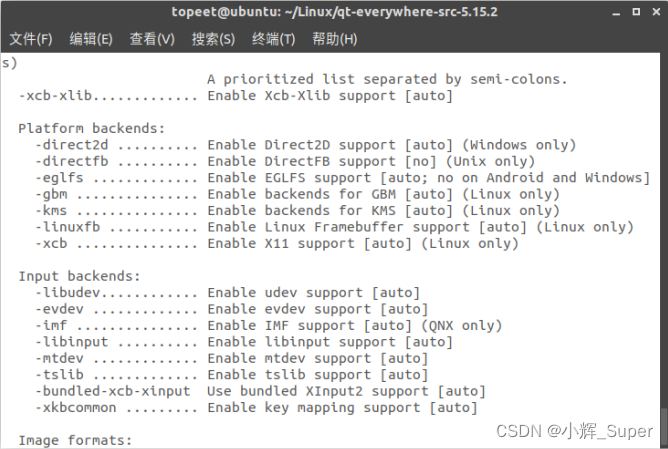

编译项配置通过根目录下的 configure 配置，执行 ./configure --help 可以查看可配置项，

由于需要配置的项目太多，所以我们可以将需要的配置项写成一个脚本，创建 autoconfigure.sh，将下面的内容添加到该脚本内，

#!/bin/sh
./configure \
-v \
-prefix /opt/qt5.15.2 \
-confirm-license \
-opensource \
-release \
-xplatform linux-aarch64-gnu-g++ \
-optimized-qmake \
-c++std c++11 \
--rpath=no \
-pch \
-skip qt3d \
-skip qtactiveqt \
-skip qtandroidextras \
-skip qtcanvas3d \
-skip qtconnectivity \
-skip qtdatavis3d \
-skip qtdoc \
-skip qtgamepad \
-skip qtlocation \
-skip qtmacextras \
-skip qtnetworkauth \
-skip qtpurchasing \
-skip qtremoteobjects \
-skip qtscript \
-skip qtscxml \
-skip qtsensors \
-skip qtspeech \
-skip qtsvg \
-skip qttools \
-skip qttranslations \
-skip qtwayland \
-skip qtwebengine \
-skip qtwebview \
-skip qtwinextras \
-skip qtx11extras \
-skip qtxmlpatterns \
-make libs \
-make examples \
-nomake tools -nomake tests \
-gui \
-widgets \
-dbus-runtime \
--glib=no \
--iconv=no \
--pcre=qt \
--zlib=qt \
-no-openssl \
--freetype=qt \
--harfbuzz=qt \
-no-opengl \
-linuxfb \
--xcb=no \
--libpng=qt \
--libjpeg=qt \
--sqlite=qt \
-plugin-sql-sqlite \
-I/opt/tslib1.4/include \
-L/opt/tslib1.4/lib \
-recheck-all
exit

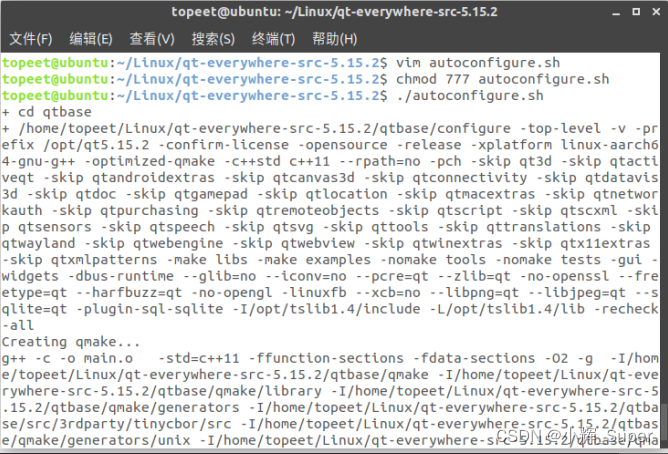

脚本中的 tslib 库可以暂时不加（我还没编译 tslib），保存该脚本后，使用 chmod 777 autoconfigure.sh 修改脚本权限，然后执行脚本，

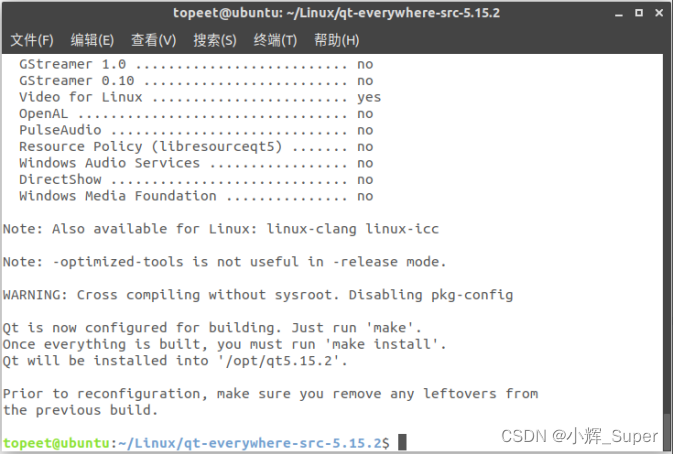

配置完成，

编译源码

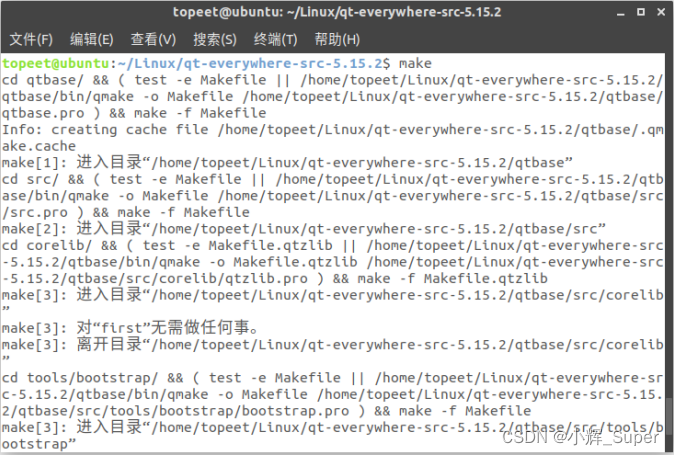

输入 make 进行编译，我没有使用多线程编译，花了 1.5 小时完成编译，

安装（生成QT库）

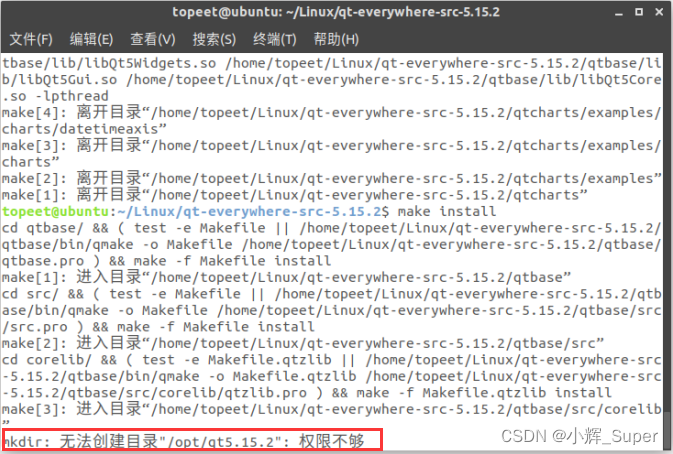

使用 make install 进行安装，由于前面的配置将 QT 库的安装路径放到了 /opt，是系统目录，所以要 root 权限，

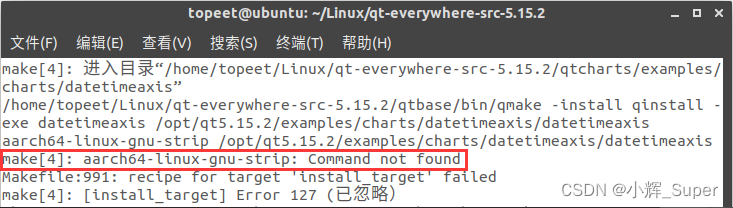

下面是我使用 sudo make install 的结果，依然没成功，

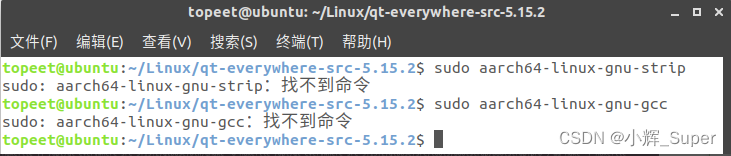

原来是我配置的全局交叉编译器只在当前用户生效（~/.bashrc），所以使用 sudo aarch64-linux-gnu-xxx 会提示找不到命令，

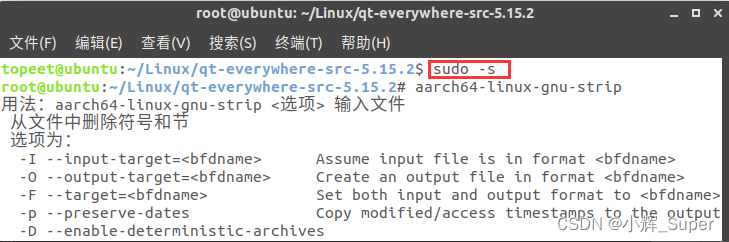

解决办法是先使用 sudo -s（该命令可以使用 root 权限的同时，保留 ~/.bashrc 里的环境变量），然后直接 make install，

安装完成，

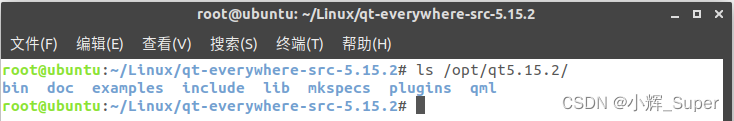

此时安装目录下有以下几个文件夹，

将 QT 库移植到文件系统

拷贝 QT 库

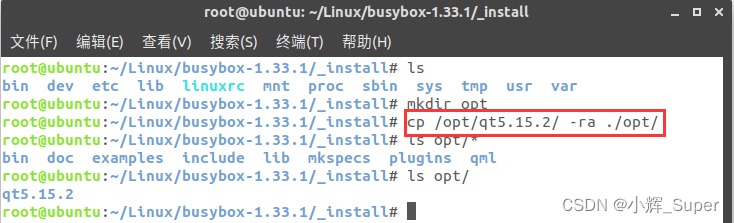

根文件系统是上一篇笔记中制作的，将刚才编译好的 QT 库复制到根文件系统的 /opt/ 目录下（没有该目录的话需要新建），

拷贝字库

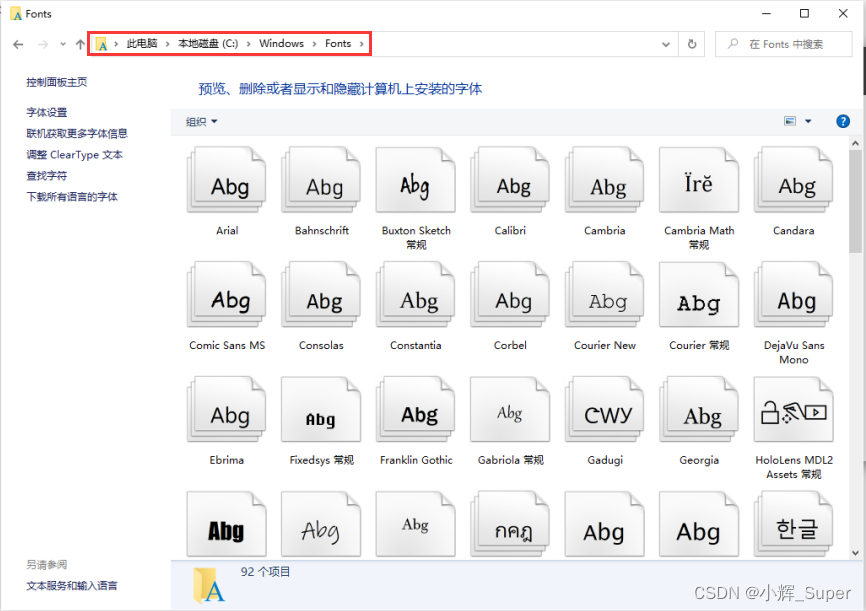

字库文件需要我们手动复制，我们可以直接将 Windows 系统下的字库文件拷贝到最小系统中，

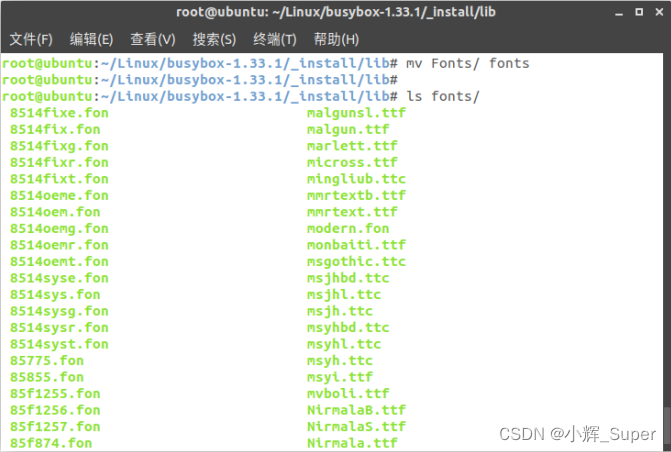

我将字库目录放到了根文件系统的 /lib 目录，

配置 QT 环境变量

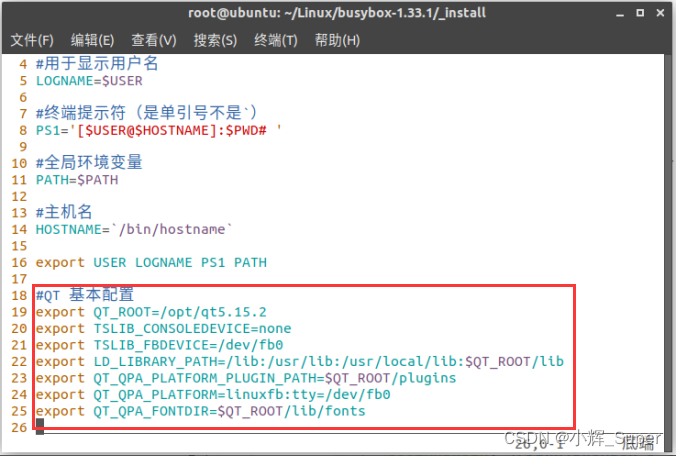

下面的 QT 环境变量参考原文档，由于我还没移植 tslib，所以只添加了 QT 的基本环境变量，不包括触摸屏相关配置，

#QT 基本配置
export QT_ROOT=/opt/qt5.15.2
export TSLIB_CONSOLEDEVICE=none
export TSLIB_FBDEVICE=/dev/fb0
export LD_LIBRARY_PATH=/lib:/usr/lib:/usr/local/lib:$QT_ROOT/lib
export QT_QPA_PLATFORM_PLUGIN_PATH=$QT_ROOT/plugins
export QT_QPA_PLATFORM=linuxfb:tty=/dev/fb0
export QT_QPA_FONTDIR=$QT_ROOT/lib/fonts

将 rootfs 打包成镜像

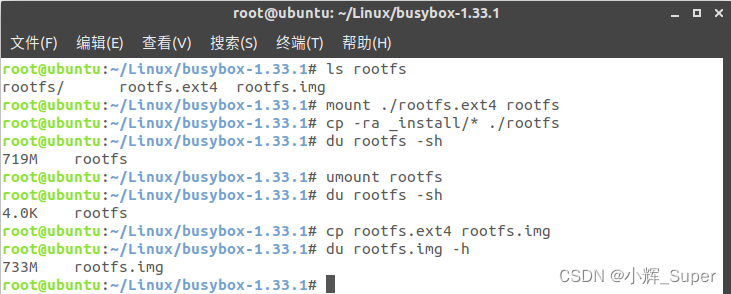

移植完 QT 后，根文件系统已经由 64M 变为 719M，然后按照下面的步骤制作 rootfs.ext4，

将 rootfs.ext4 挂载到 rootfs/，然后将根文件系统的所有文件拷贝到 rootfs/，取消挂载后，将 roofs.ext4 复制成 rootfs.img，

最后，通过相关工具将 rootfs.img 烧录到开发板上。

测试 QT 库

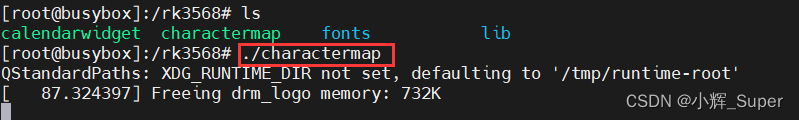

这里我用 QT 的一个官方 demo 做测试，在虚拟机的 Qt Creator 软件上编译出一个可执行程序，然后拷贝到开发板上，

运行该程序，没有报缺库的错误，所以我们移植的 QT 库是没问题的，

程序虽然运行了，但却看不到字体，

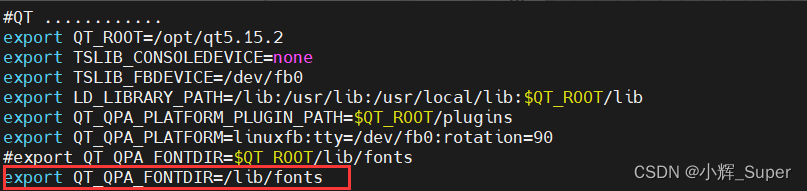

原来是环境变量的配置出了问题，我并没有把字库文件放到 QT 库目录，而是放到了系统库目录，所以需要修改 QT_QPA_FONTDIR 环境变量值，

重启或者执行 source /etc/profile 后，再次运行 charactermap 例程，此时已经能够正常显示字体。
