红外发送接收知识（以NEC红外协议为例）

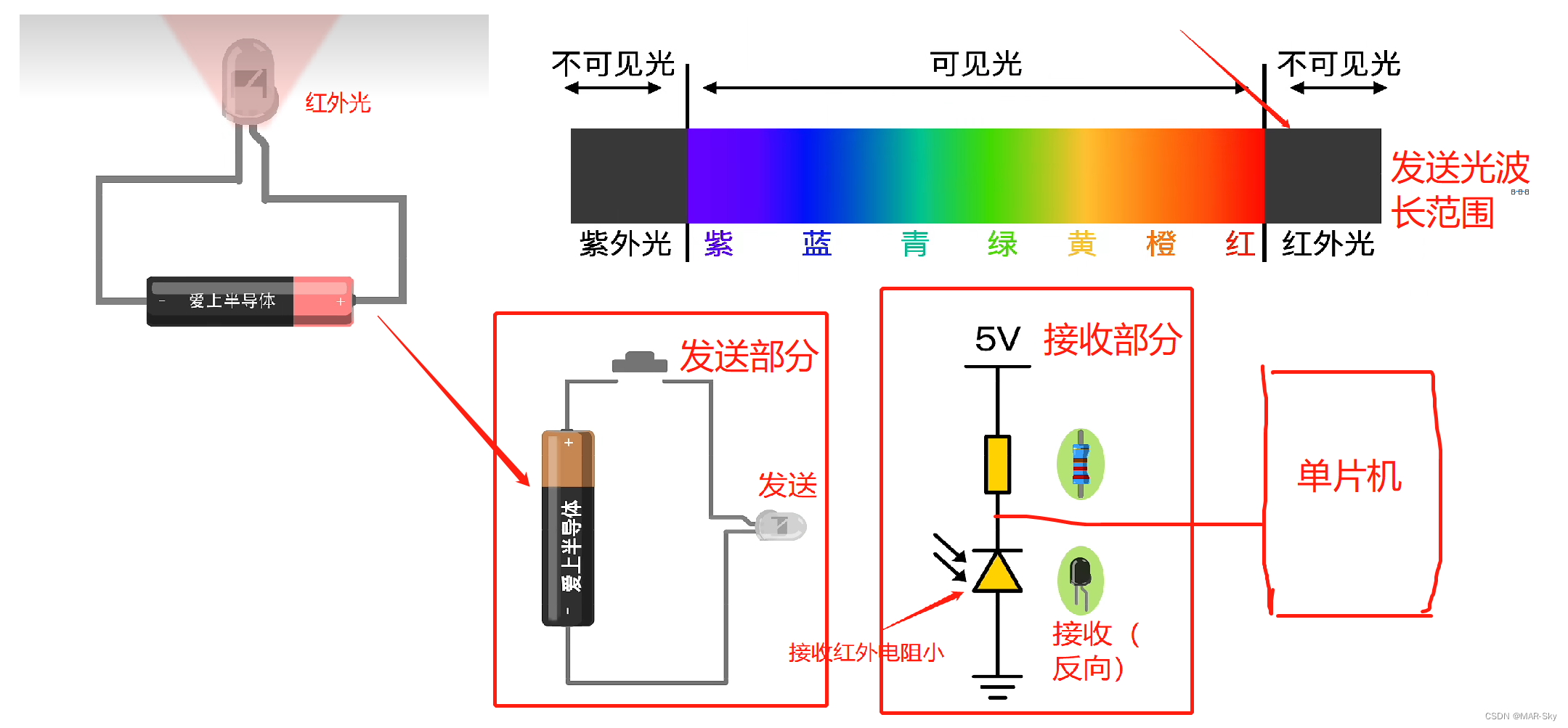

基础物理部分

参考：https://www.bilibili.com/video/BV1AM411t7Nc/?spm_id_from=333.999.0.0&vd_source=00bd76f9d6dc090461cddd9f0deb2d51，http://www.taichi-maker.com/homepage/reference-index/arduino-library-index/irremote-library/#ir-receive

几种红外协议

参考：http://www.taichi-maker.com/homepage/reference-index/arduino-library-index/irremote-library/#ir-receive

• NEC 红外协议
• Sony 红外协议
• Sharp 红外协议
• Philips RC5 红外协议
• Philips RC6 红外协议
• JVC 红外协议

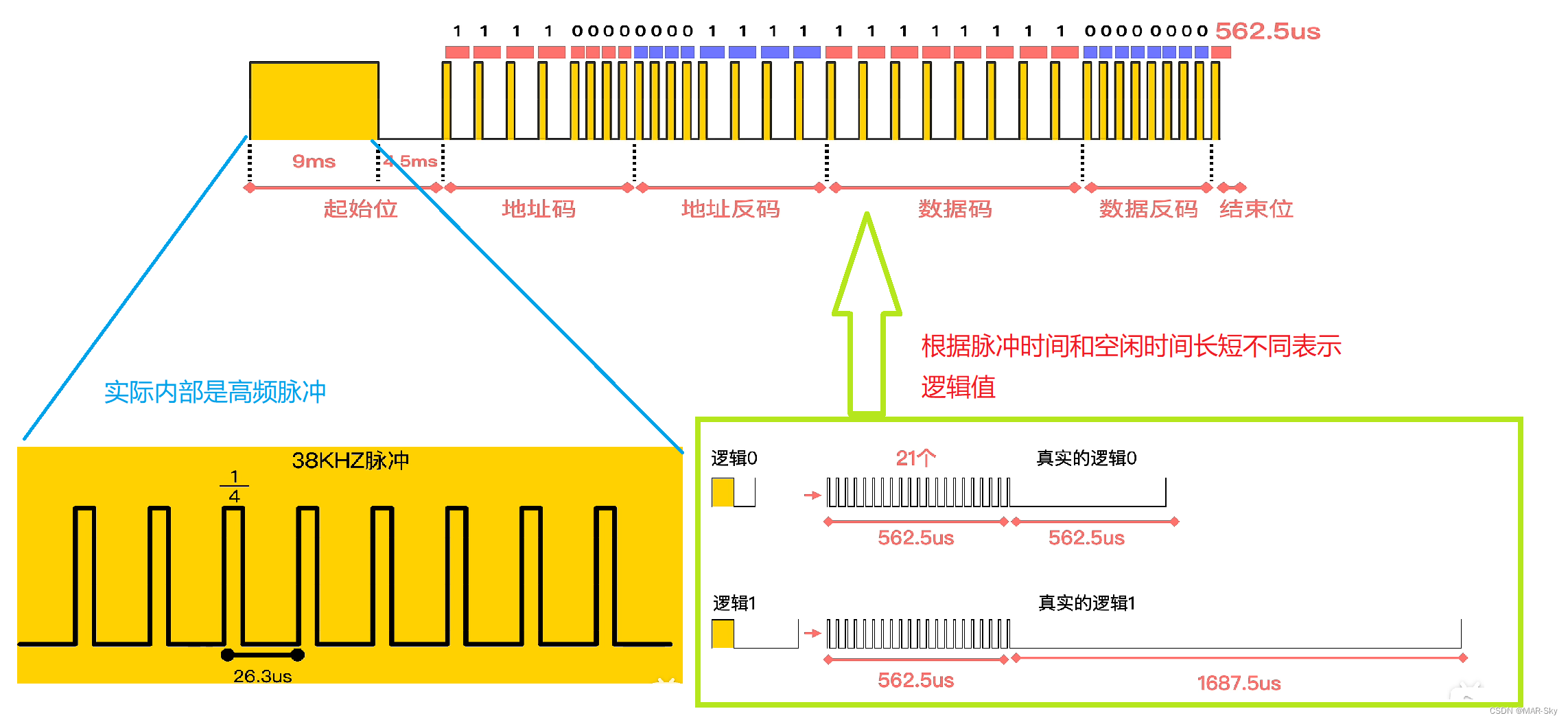

按下一次按钮发送的脉冲信号

这里是NEC（National Electrical Code,全国电子规程）协议

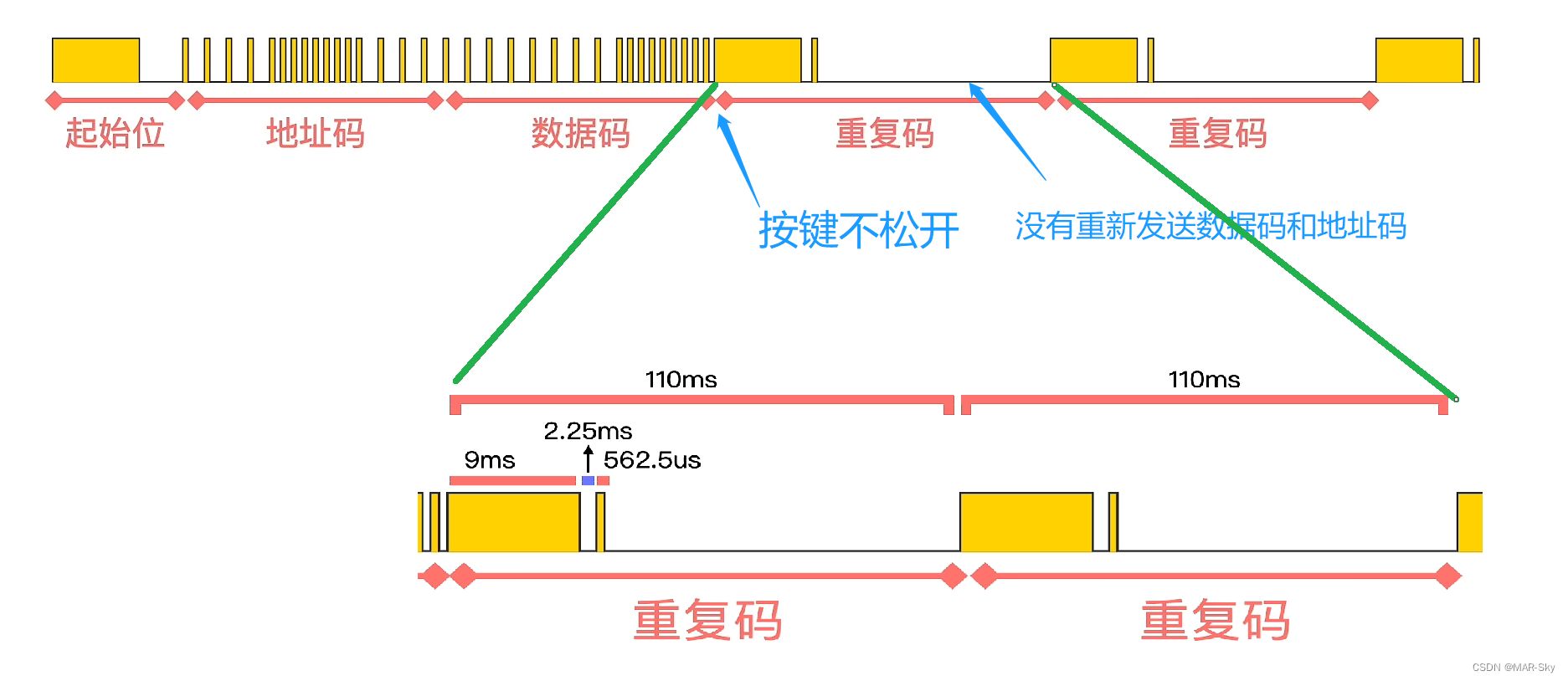

按下不松开

会直接发送重复码，不需要再发送地址和数据码，时间也会端

高频脉冲实现复杂的改进

实际上是对接收红外的二极管的改进。

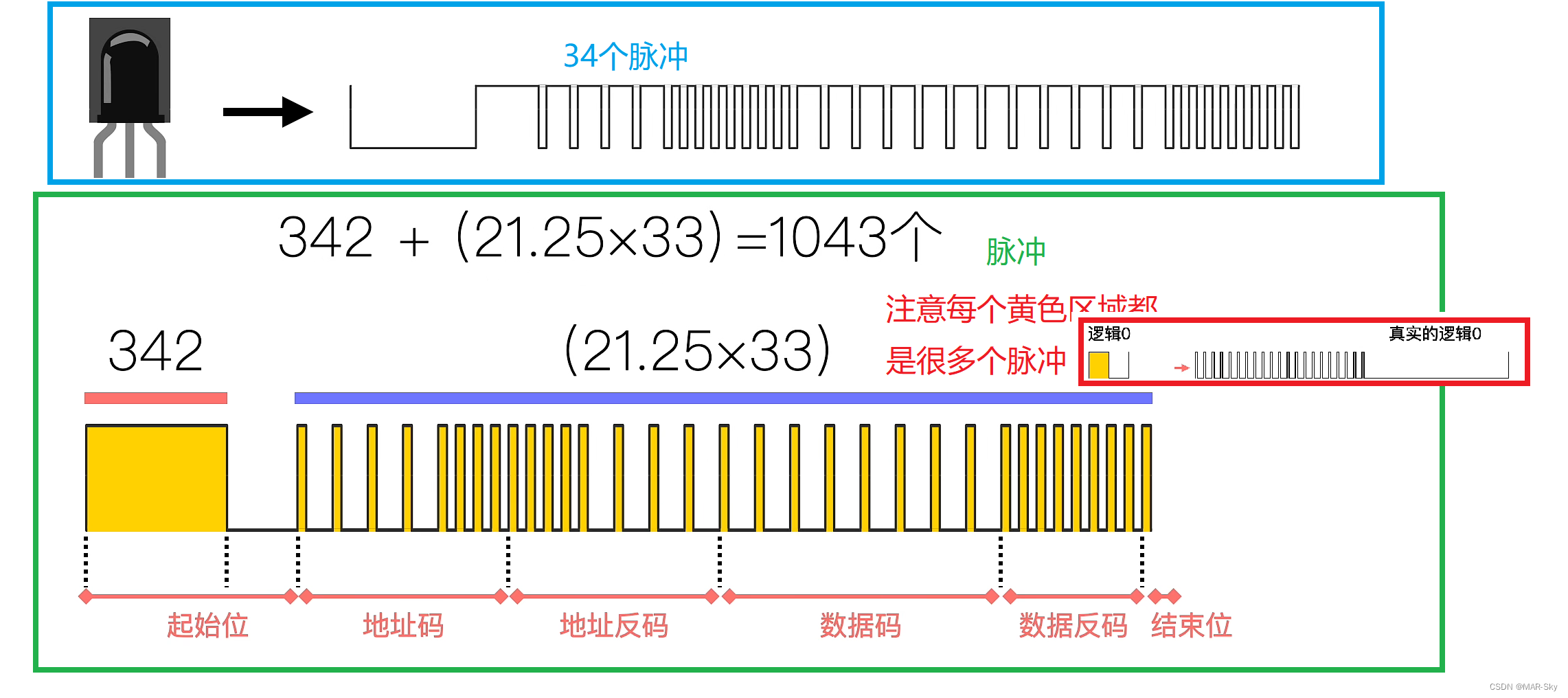

改进前后一帧的脉冲比较

从图中可以看出，除了将开始的高频脉冲修改为低电平，还将高低逻辑的多脉冲也修改为一位不同间隔的脉冲
