文章详细介绍了不同颜色在电源电压标识中的含义，如黄12v、红5v、紫5v代表的电压值，以及丝印VSB、PS/PS_ON、PG/POWER-OK等标记对应的电源状态。此外，还提到了线序颜色与实际电压的对应关系，例如绿色表示5v启动，橙色代表3.3v，黑色为0v，白色代表-5v，蓝色为-12v。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

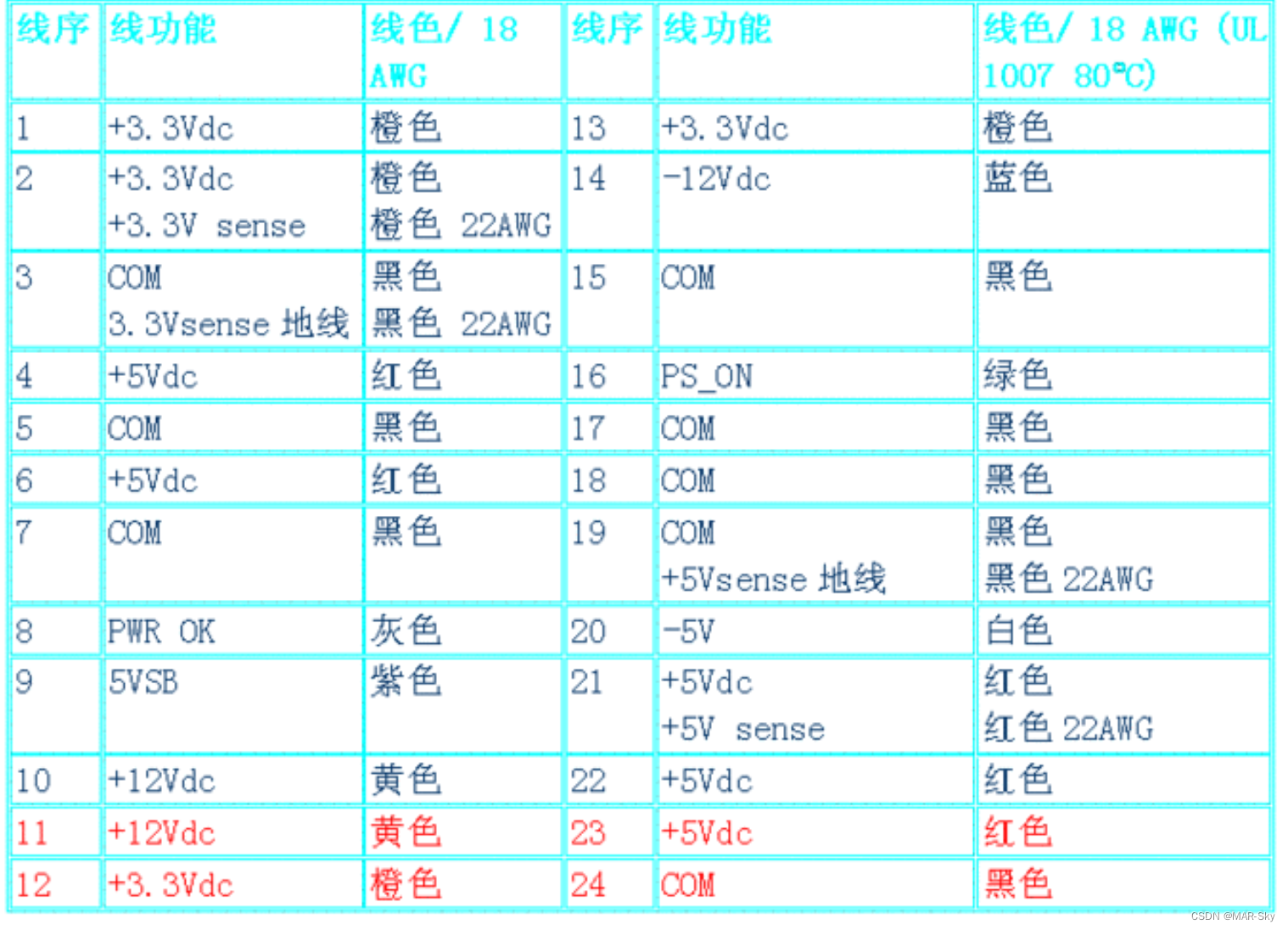

各种颜色电压

颜色	电压	作用及丝印
黄	12v
红色	5v
紫色	5v	电源状态电压，一般是丝印VSB

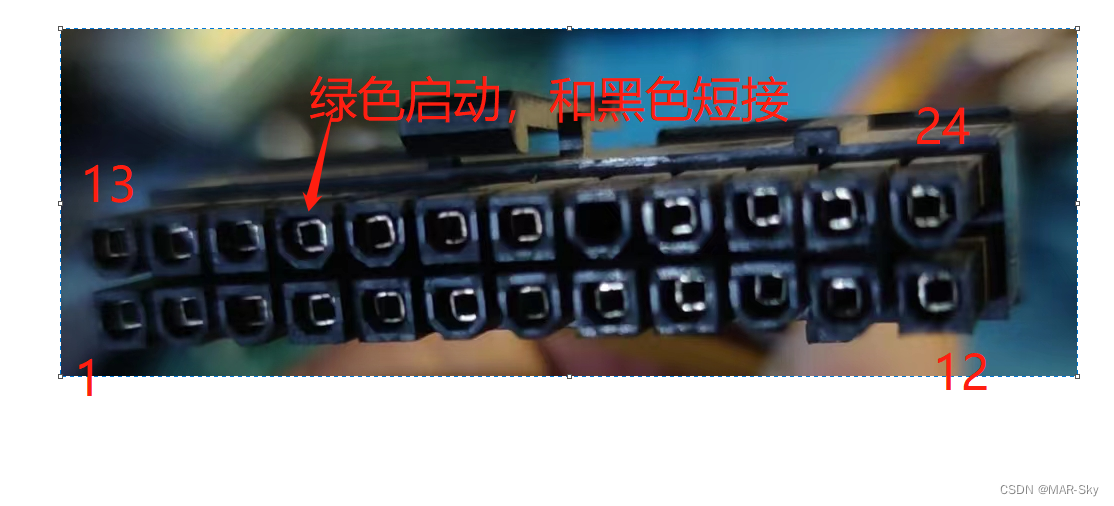

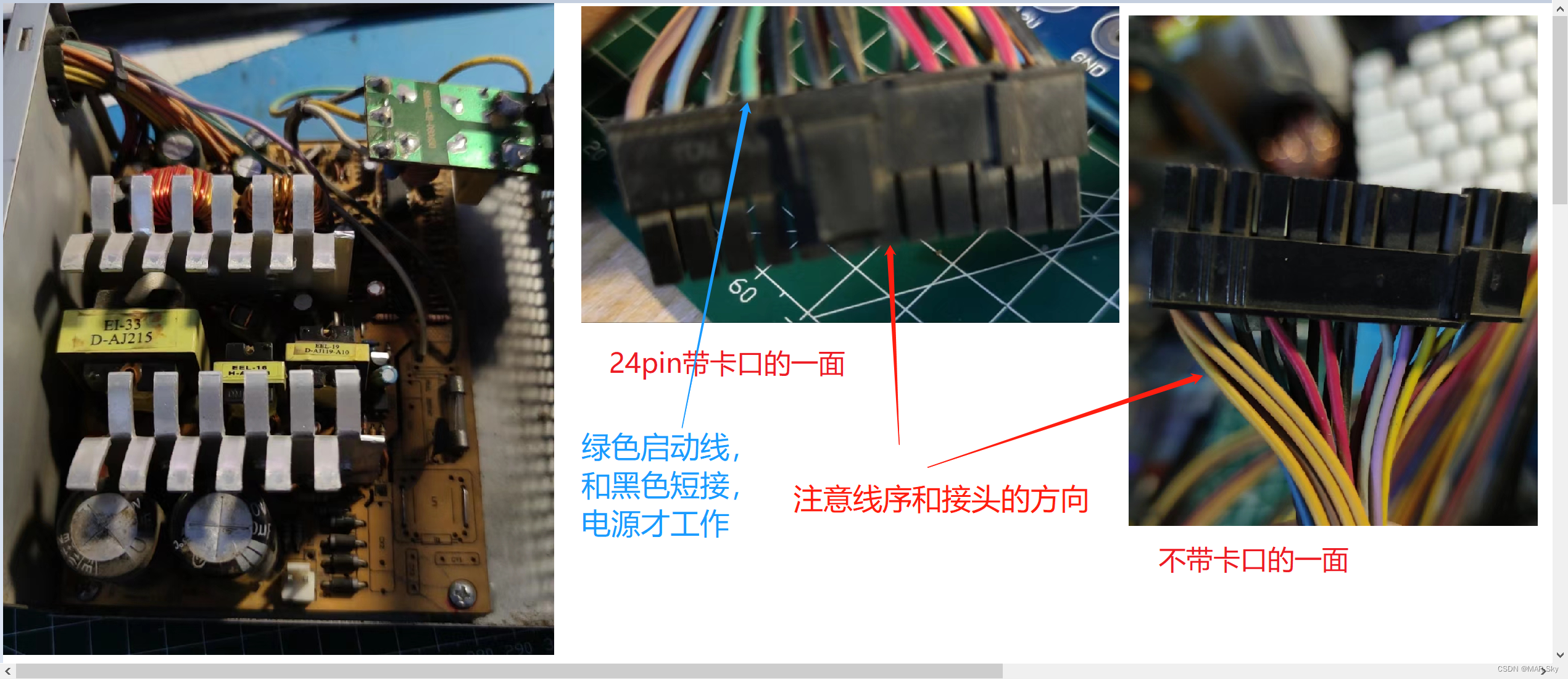

绿色	5v	电源启动，当接地后电压启动，相当于一个下降沿脉冲。一般丝印PS或PS_ON
灰色		电源接通后的状态，一般丝印PG或POWER-OK,POWER-GOOD
橙色	3.3v
黑色	0v
白色	-5v
蓝色	-12v
