CAD画图-模型和布局区别，视图命令MV使用（用于局部放大显示）

模型和布局的图像区别

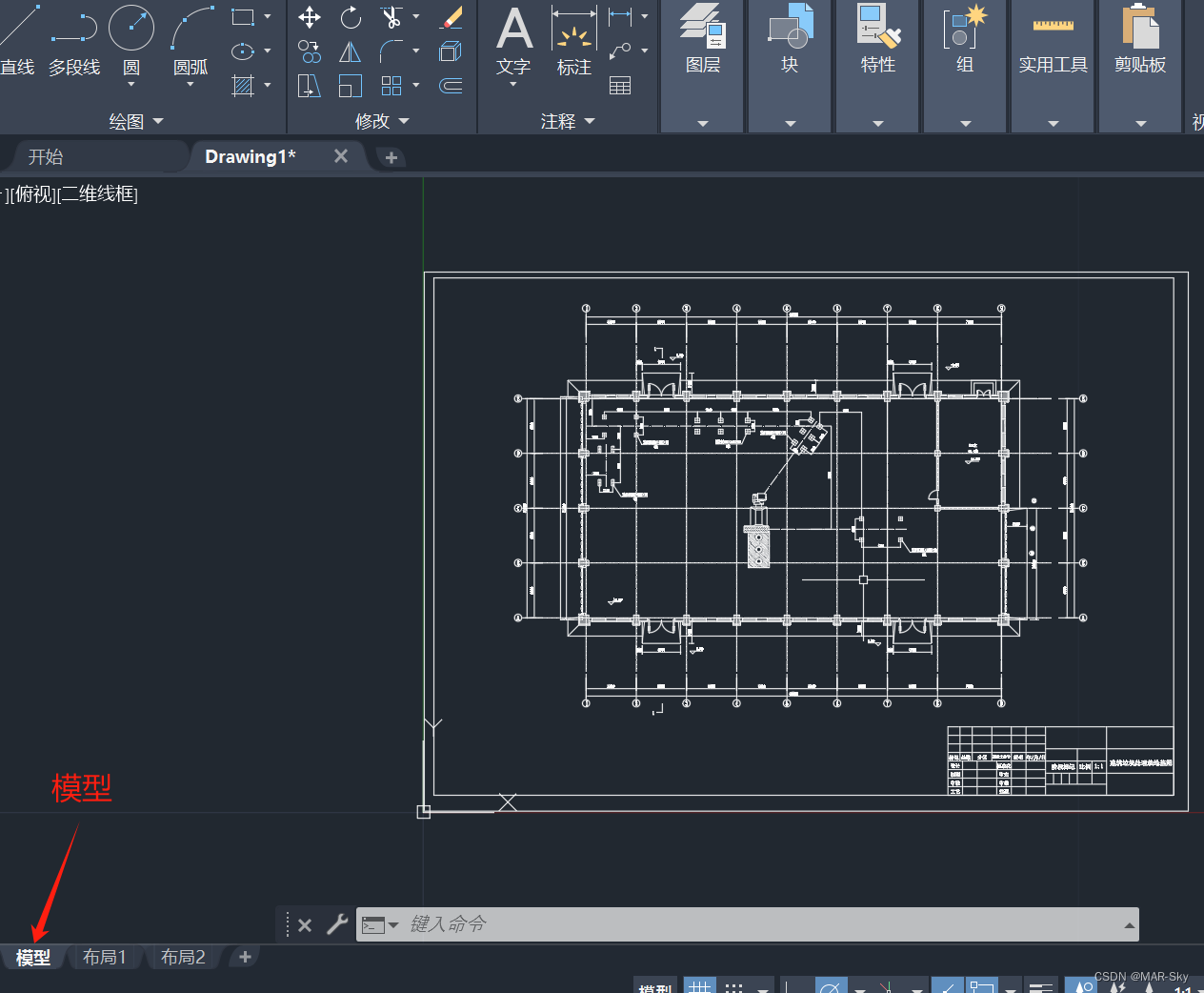

模型的图像： 是我们常编辑的cad文件，我们可以对里面内容进行编辑和测量等操作

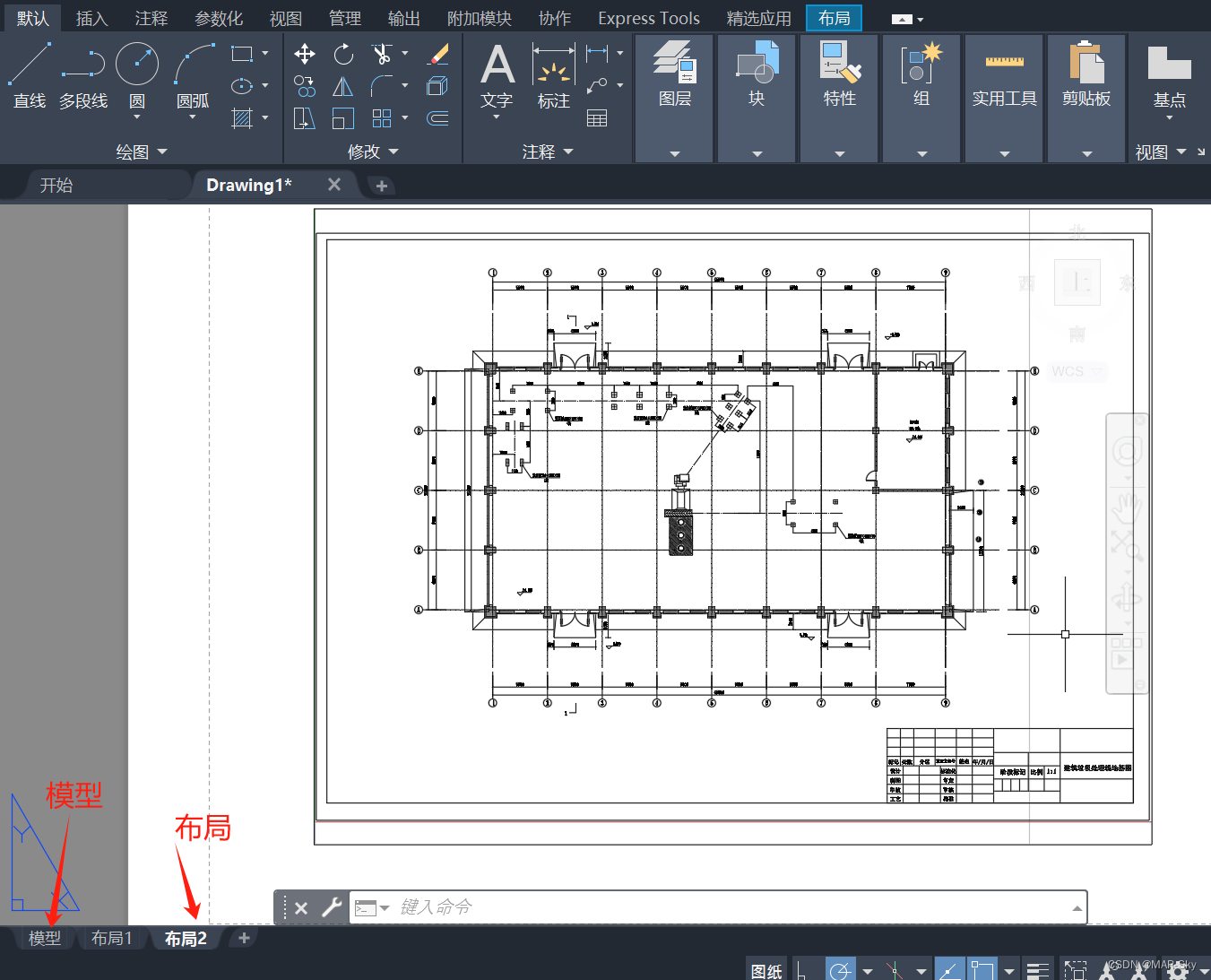

布局的图像：为了可以更好的看到每个部件的相对位置，但对于里面的点位的标注就不行了，但可以对图像中的某些部位进行放大（下面介绍的mv命令只能在这种模式下才能使用）。
下图是布局和模型选项卡下不同的图像显示，

mv（MVIEW）

个人理解：move view直译就是移动视图，好像有些把这个移动出的外框称为视口。
命令使用步骤：
1，在”布局“选项卡情况下，输入英文mv命令，然后画一个矩形框，里面就是整个图像的缩略图。

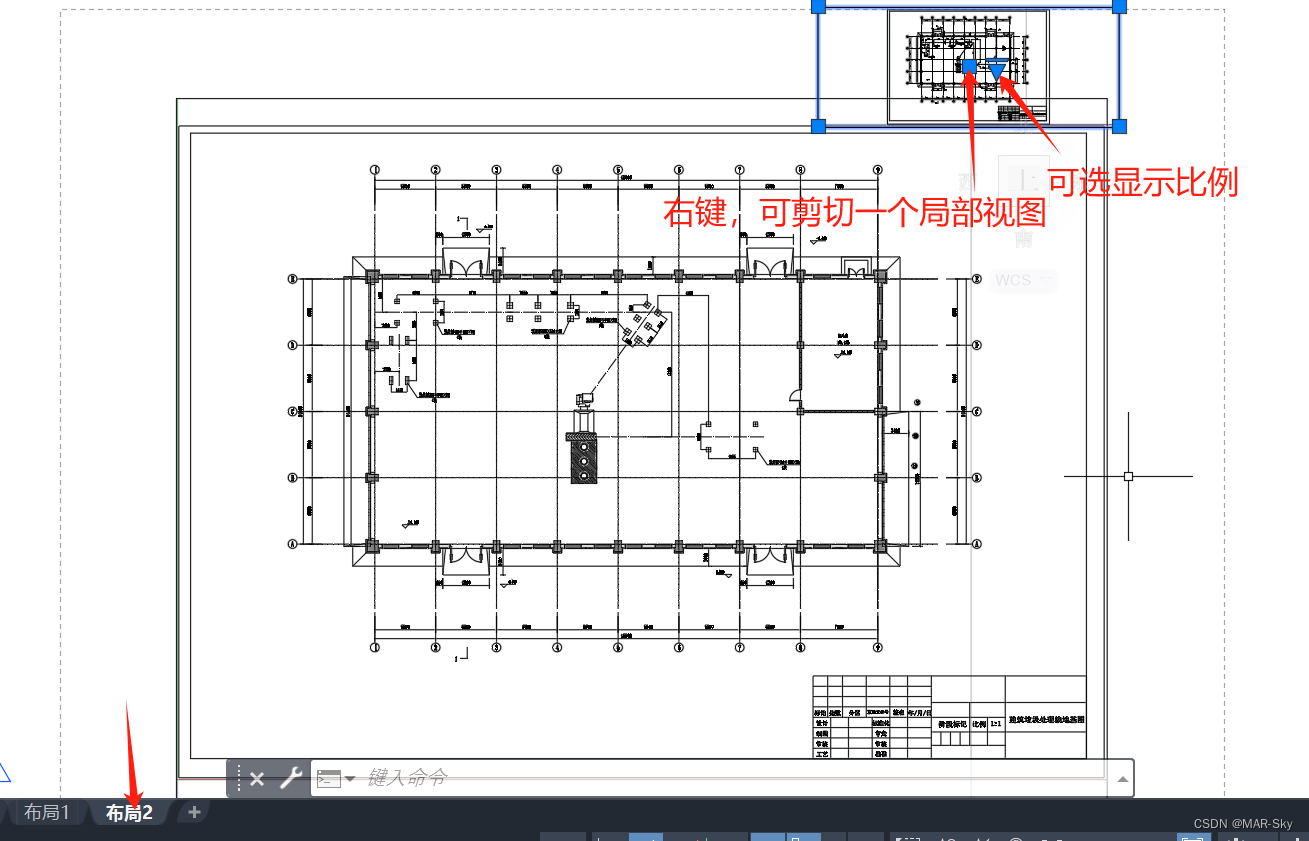

2，当选中视口外框，在图像正中间有矩形框和三角形框，三角形框可设置缩略图比例，矩形中心鼠标右击有一个“视口剪裁”可以用于图像的局部放大显示
3，局部放大就是在视口图像放大的情况下，在想要放大的位置画一个圆形，右键点击矩形中心后，点“视口剪裁”，然后点击自己画的圆形，就把想要显示的部位剪切出来
