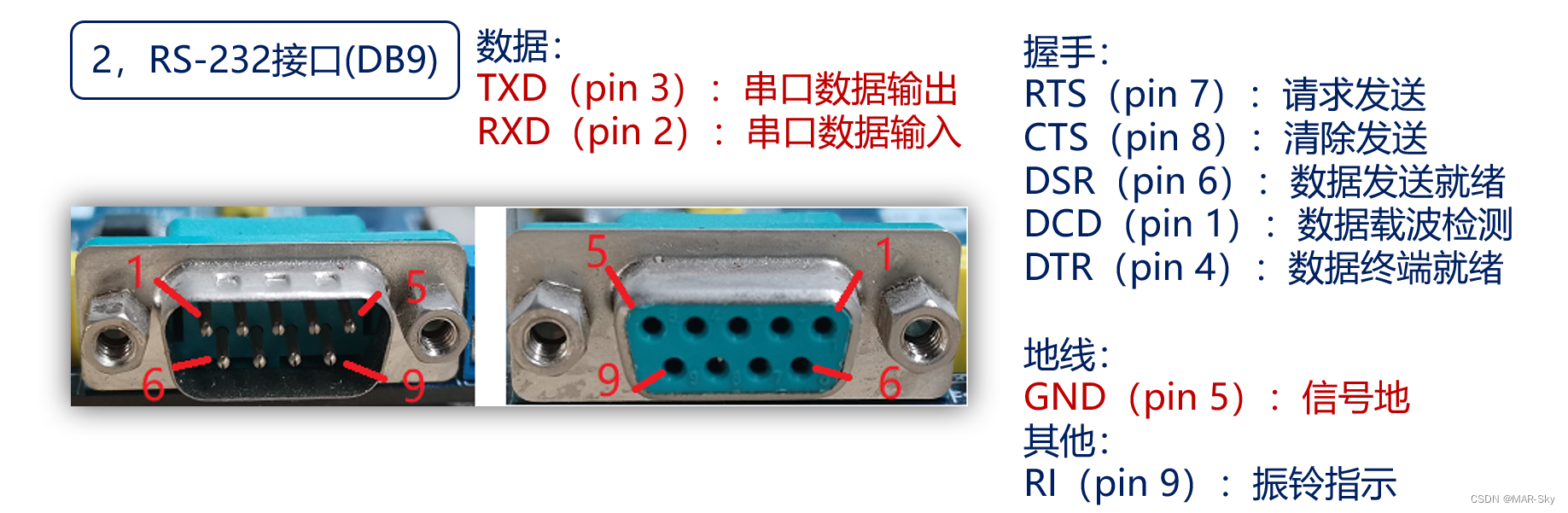

RS232接口（一般称为DB9，VGA是DB15）

在这里插入图片描述

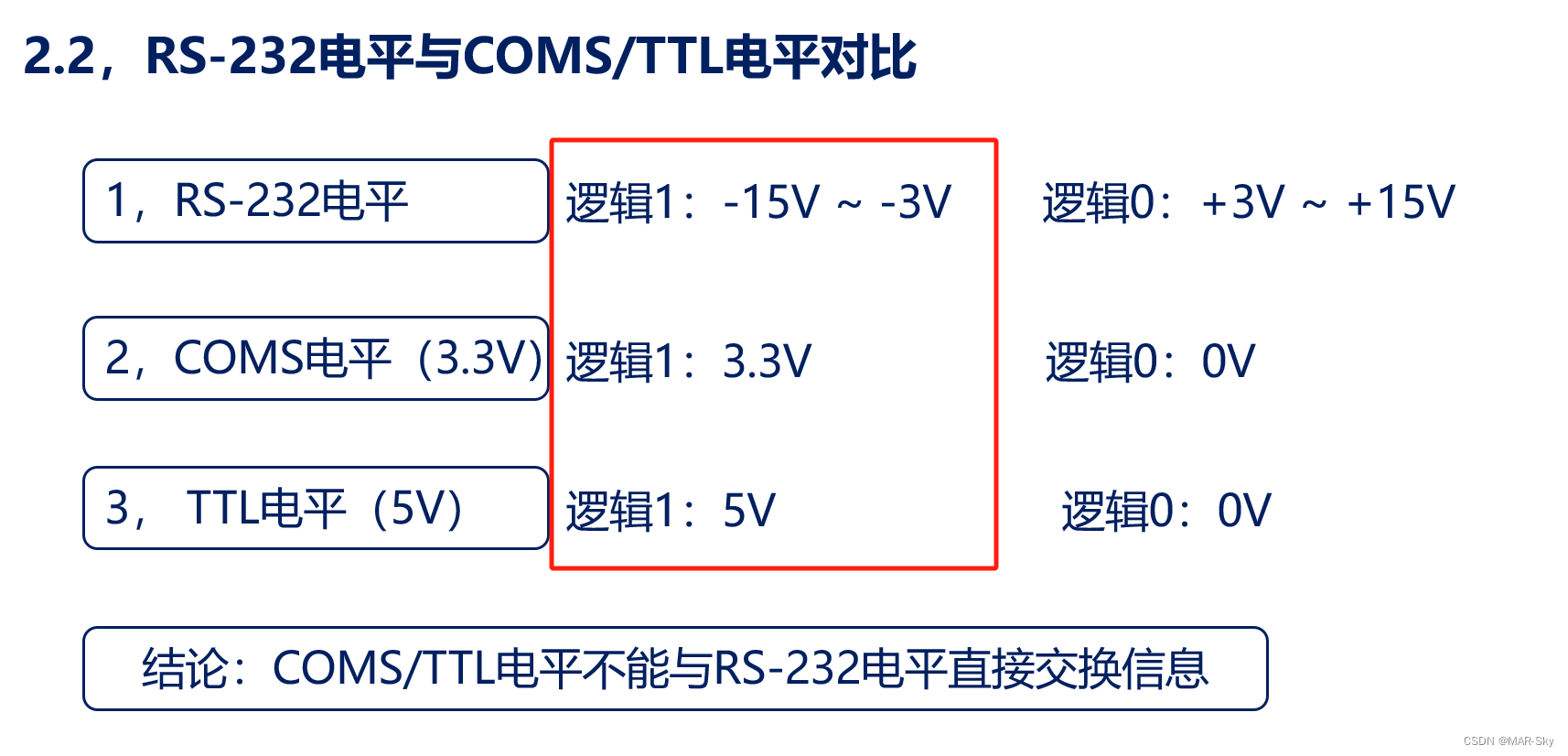

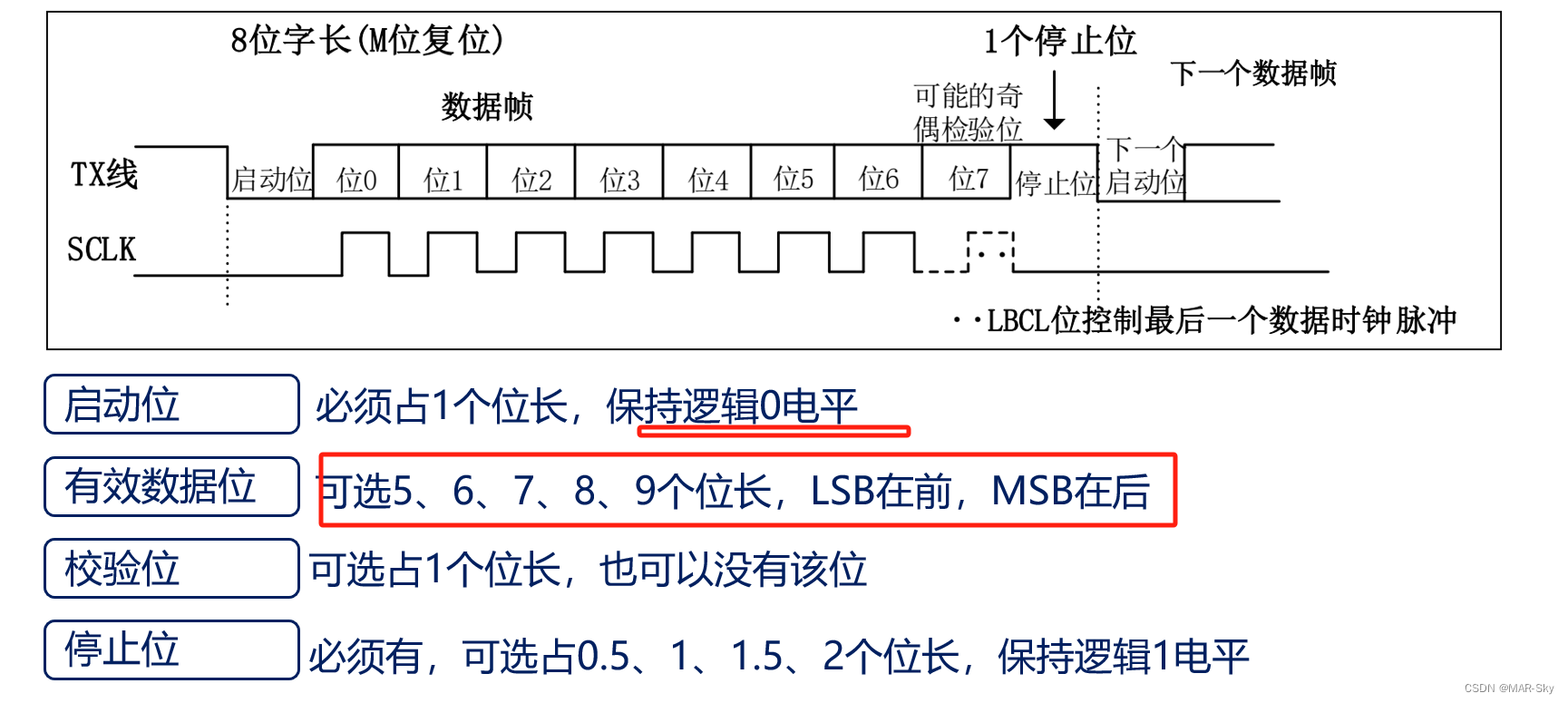

RS232电平以及常见的TTL电压

在这里插入图片描述

USB-A2.0，microusb,miniusb接口

一般颜色和引脚对应规则,修改硬件连接时需要注意实际对应线色。

线色	对应引脚
红色	正极或VCC
黑色	地线或GND
白色	数据线负或D-，DM
绿色	数据线正或D+,DP

在这里插入图片描述
