电容认识和特点总结，正负极区分


常见的电容名字及特点

名字	特点	容量和耐压
独石电容	容量大，耐压低	1pF到10μF
MLCC	Multi layer Ceramic Capacitors (多层陶瓷电容) 常见的贴片电容，容量大于瓷片电容	0.5pF~100uF,耐压<100V

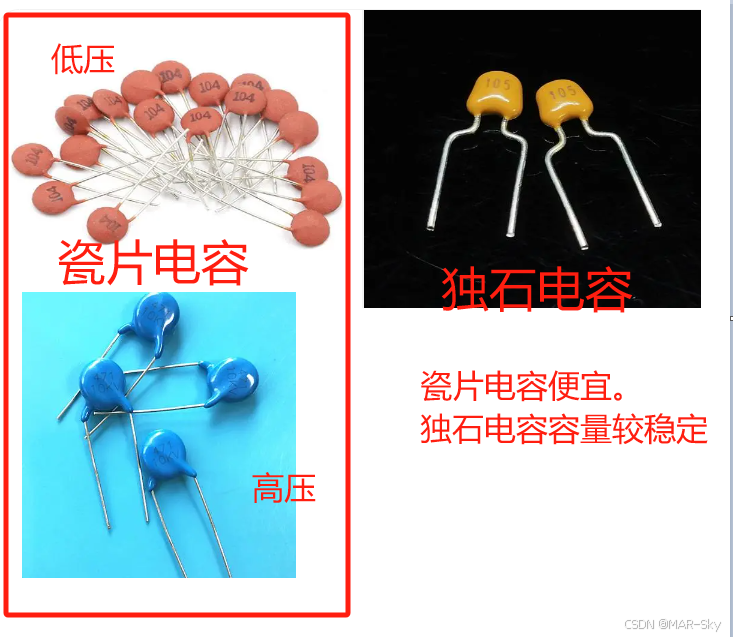

瓷片/陶瓷电容	耐压远高于独石电容,容量小	<0.1uf，用于晶振旁路电容滤波
铝电解电容	分正负极，电解液是液体（不用在高温环境下），低频直流电常用滤波，过压失效	容量0.47pf~10000uf，耐压6.3 ~ 450v
钽电容	一般黄色贴片，也是一种点解电容（钽化合物），电解液固体）(高温环境下使用)，有正负极之分 ，耐压低，价格贵，过压爆炸	0.1uf~1000uf之间，电压6.3 ~ 125v
聚酯电容 CL	属于薄膜电容	40pf ~ 4uf, 63v ~ 630v
聚苯乙烯电容CB	属于薄膜电容	10pf ~ 1uf, 100v ~ 30kv
聚丙烯电容 CBB	属于薄膜电容	1000pf ~ 10uf, 63v ~ 2000v

电容特点总结

种类	瓷片电容	独石	多层陶瓷（MLCC）	铝电解	钽电容	聚酯/涤纶(CL)	聚苯乙烯(CB)	聚丙烯（CBB）
独有特点	容量小	容量大	体积小（常见贴片）	正负极，液体电解液，容量高	正负极，固体电解，容量高，贵	耐湿热	耐压超高，体积大	耐压高，便宜
耐压	高	低	低(<100v)	中(<500)	中	高 (63<<1000)	最高 (100<<30K)	高 (63<<2000)
容量	最小	大	<100uf，中	最大	最大	较小<10uf	较小	较小
缺点	容量小	价格高	易开裂	电解液易挥发	贵，超压爆炸	稳定性一般	稳定	不稳定
应用场景	晶振旁路和电路耦合	容量大电压低的滤波	容量范围广，适用于低压电路	非高温	高温	湿热高压	稳定要求高，x电容	稳定要求不高，高电压

现实中几种常见情况下的电容选择

1，晶振的旁路电容 ：非高压，容量小

一般是几十pf，可以选择陶瓷电容

2，灯泡 ：高压，不需要太稳定，不在潮湿环境

实用聚丙烯CBB

3，电路板上 ：电压低，工作环境一般，控制体积

一般会使用到贴片电容，也就是独石电容MLCC

4，电脑电源：稳定性好，耐压高

一般会使用到X电容，也就是聚苯乙烯(CBB)

区分正负极的两种电容：电解电容，钽电容

电解电容：比较窄的竖条为负极，这和二极管的标注很像
钽电容：一般是贴片，画竖线的是正极，这个和贴片二极管标记相反

参考，参考1
