OLED拆解，连接驱动电路为什么就能SPI和IIC通信？一直认为的驱动板只是驱动芯片外围电路

参考拆解视频

使用驱动芯片的主要原因

对于显示屏来说，像素是无法忽略的问题，而对于多行多列的显示问题，即使用最少的引脚也是很占用MCU的引脚资源，（例如8*8像素（实际中最小的显示器都比这多好几倍像素）的显示器，那么一般就需要16个引脚进行循环扫描。）那只能考虑串口通信，而串口通信中UART是异步通信，如果不能及时的显示效果，那么显示功能便无意义，剩下的常用的IIC和SPI通信，也就是常见的OLED驱动显示方式。

了解硬件关联

上面之间传输的问题

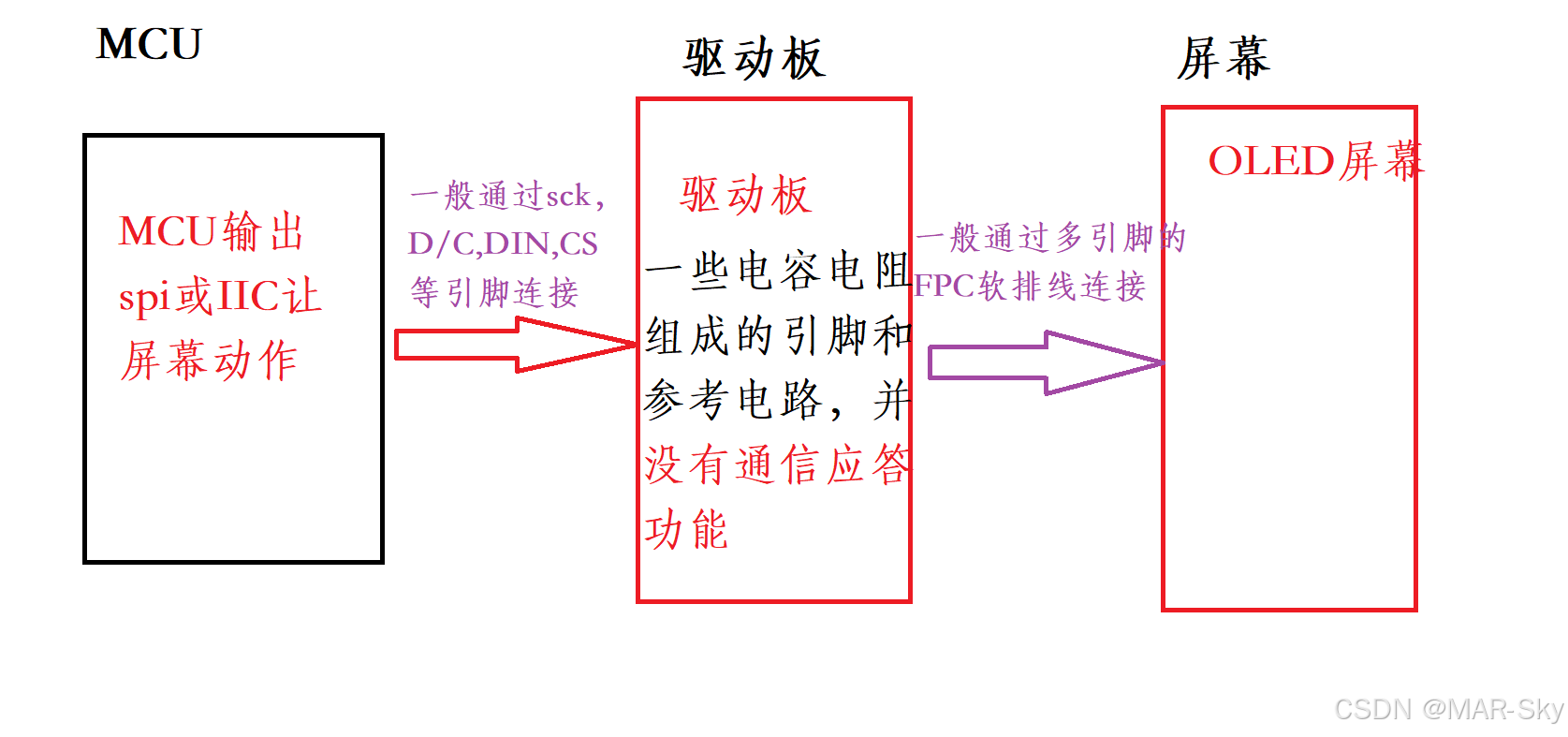

个人使用OLED显示屏的时候，发现驱动手册中的引脚和电路连接，但根本没有发现任何一个IC芯片。但从数据手册中看到一缓存显示字节等，这让我很不能理解。对于发出SPI通信的MCU接收端应该也有对应的接收IC，只是设计的简单电路是绝对不足以完成正常的通信。

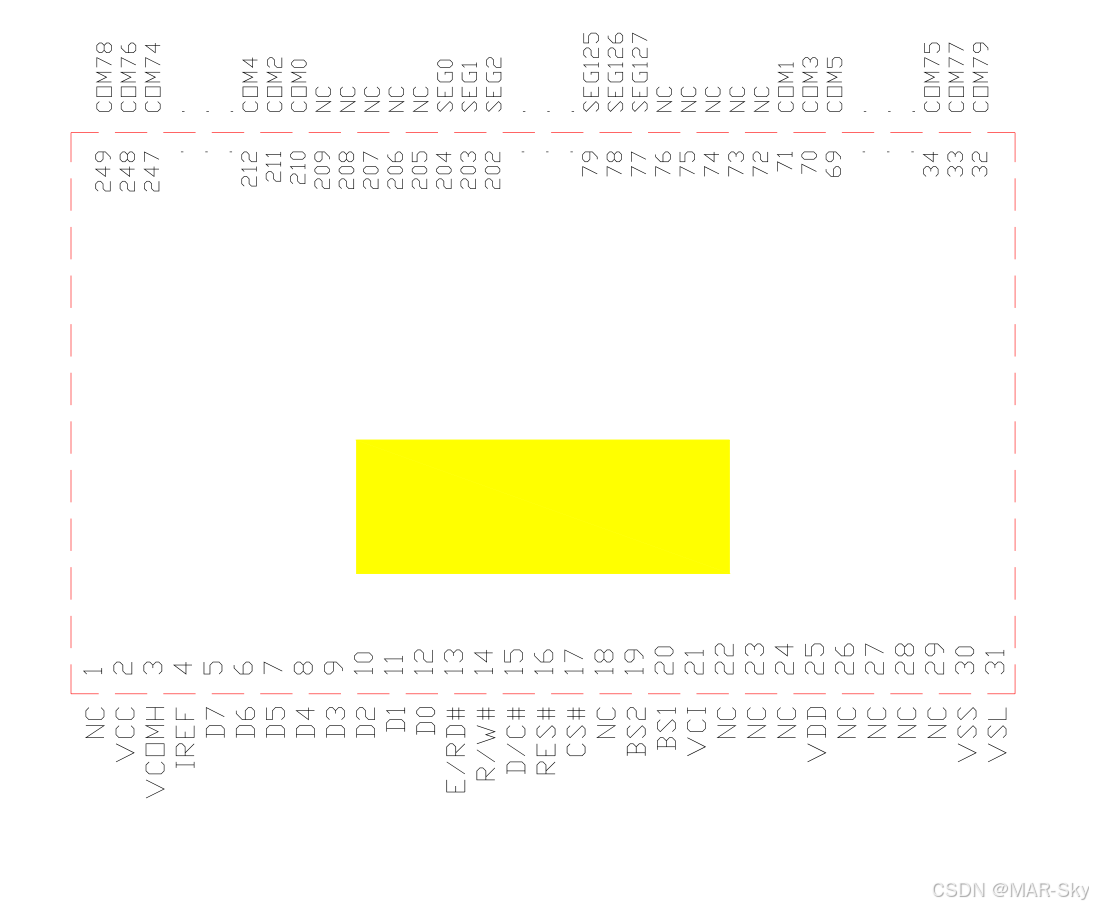

下面是一SSD1327驱动的引脚图，但对于屏幕显示在fpc上的引脚数量是远远不够的。下面很多类似的引脚名字COM和SEG.

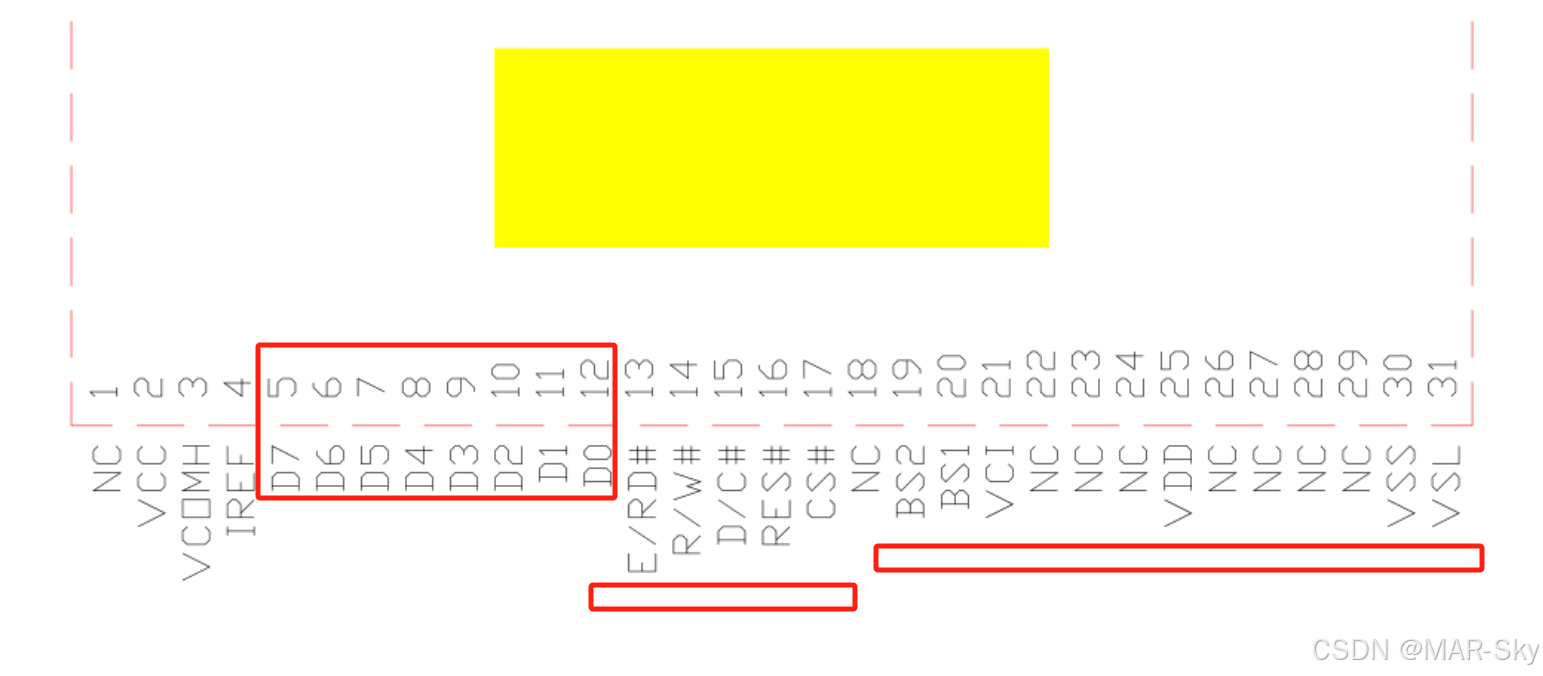

但是下面的这些引脚是可以被我们使用到的，其中有片选引脚，通信引脚，数据传输，命令/数据（选择传输内容），读写选择和电源引脚等。而连接到FPC上的引脚也就是这些引脚，剩下的com和SEG引脚应该连接的是显示屏上内容。那么这个SSD1327指的一定不是设计的那块小电路板，而是一个可以连接FPC引脚和显示屏的IC芯片。

从视频中弄清楚自己的疑惑

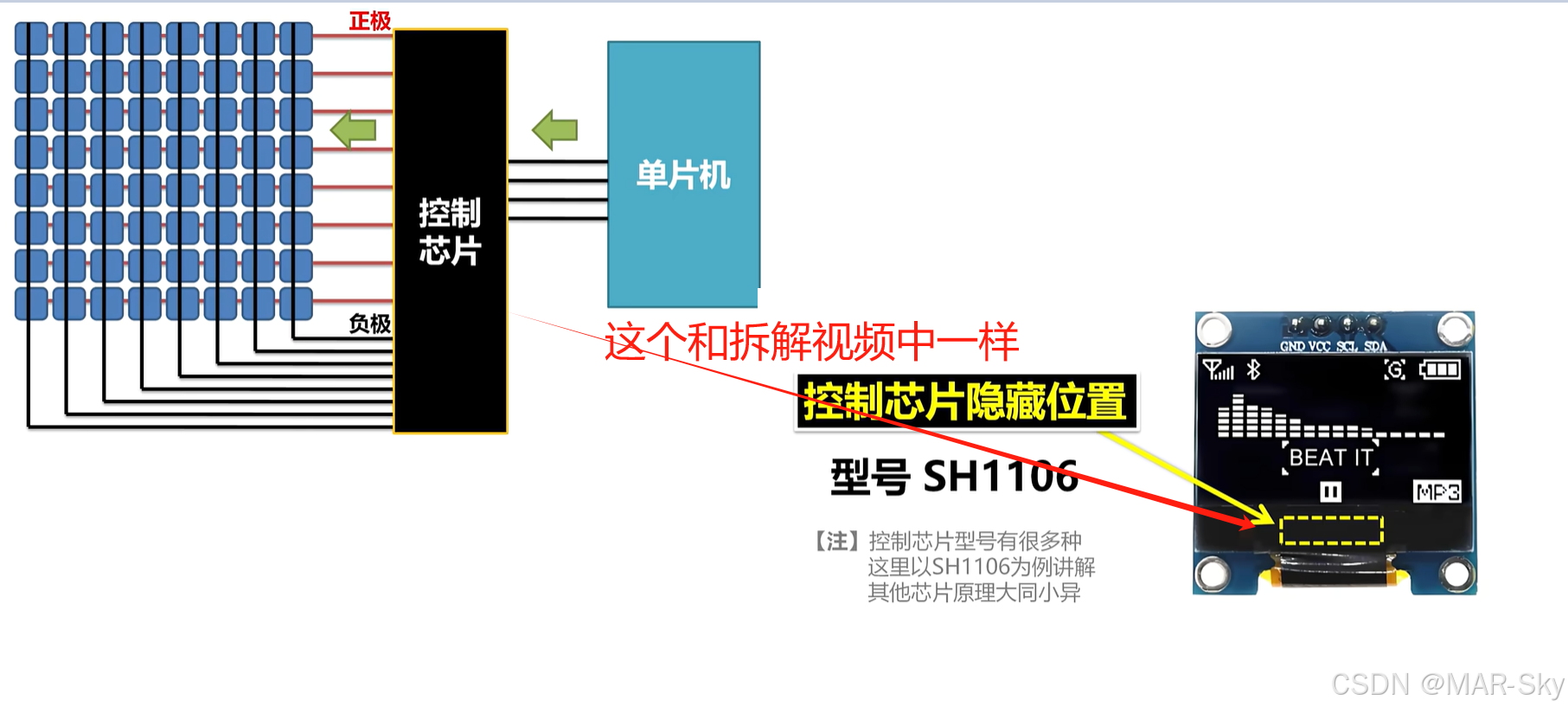

参考讲解视频这个视频中讲解了OLED原理和驱动方式，但是视频中讲到只需要引出4根线有点儿不严谨，因为一般需要时钟，电源，片选和命令选择引脚，有些还需要反馈信号引脚。但实际中只要不是需要用MCU控制的，都可以通过电路维持，避免接入MCU进而减少MCU的IO资源占用

从正面看

从反面看

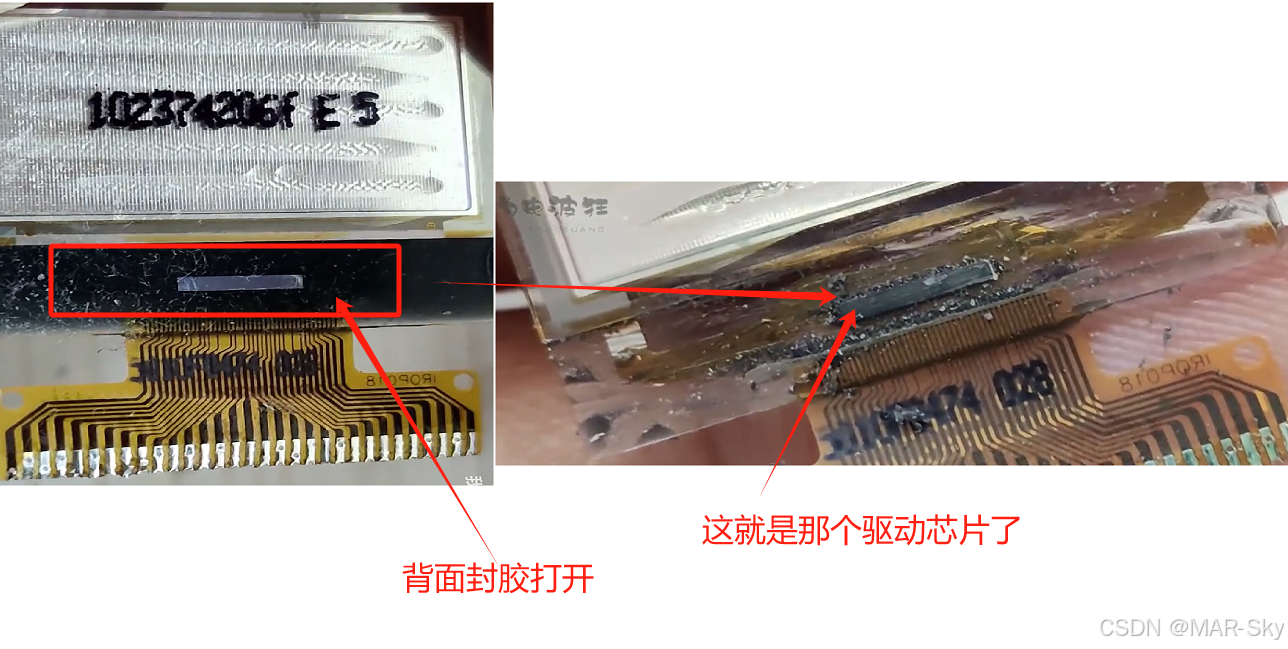

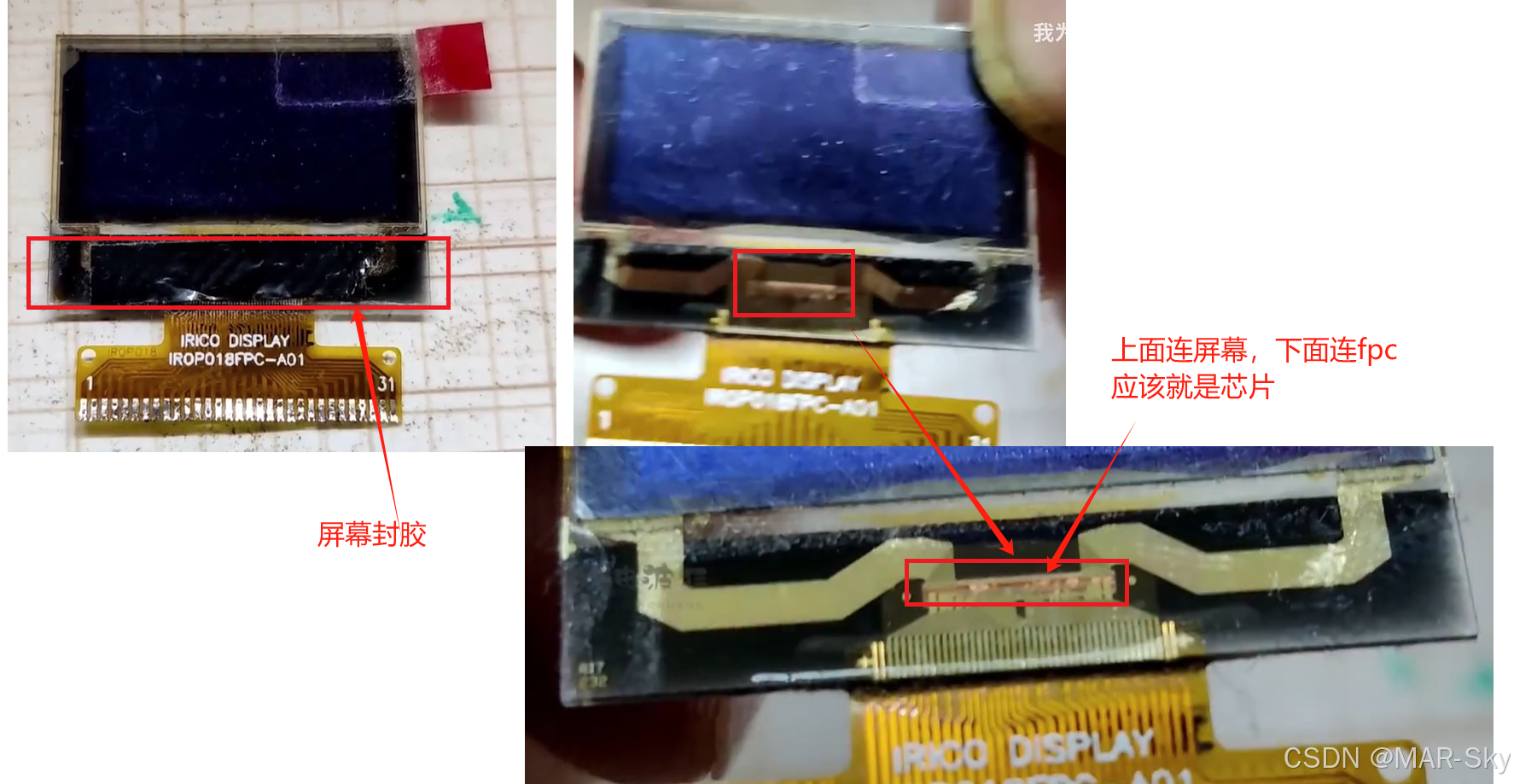

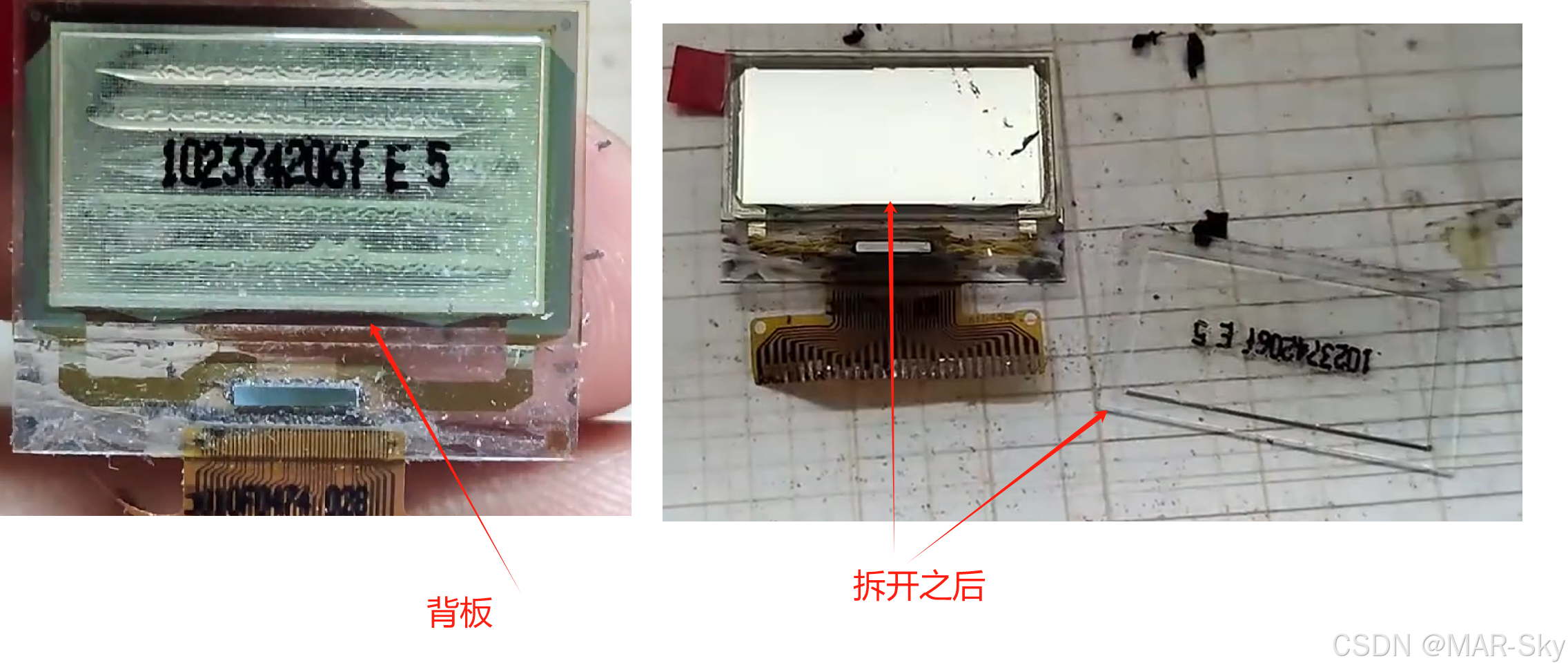

背面两层拆开

视频中最后没完美的使用硬件连接将屏幕亮一下，感觉更多的是焊点引脚位置的问题，感觉屏幕左边后右边是每列或行的接入点，直接点在屏幕上直接破坏了屏幕的电路。

总结

前段时间修改了3板水墨屏的驱动板（那时候认为），后来越想绝对不对，难道这种电路还需要专门取个名字。前面也提到了硬件通信上的疑惑。所以，总结一下，并且看手册时也不会感觉通信的接收方有点儿虚无和不可思议。对一个没有内存的电路直接发送数据/命令，就控制不同的显示效果有点儿太梦幻了。有时候感觉了解一个东西，直接使用是一回事儿，真正明白的各种连接后有一种清晰的感觉。

实际的原因导致对驱动板认知错误

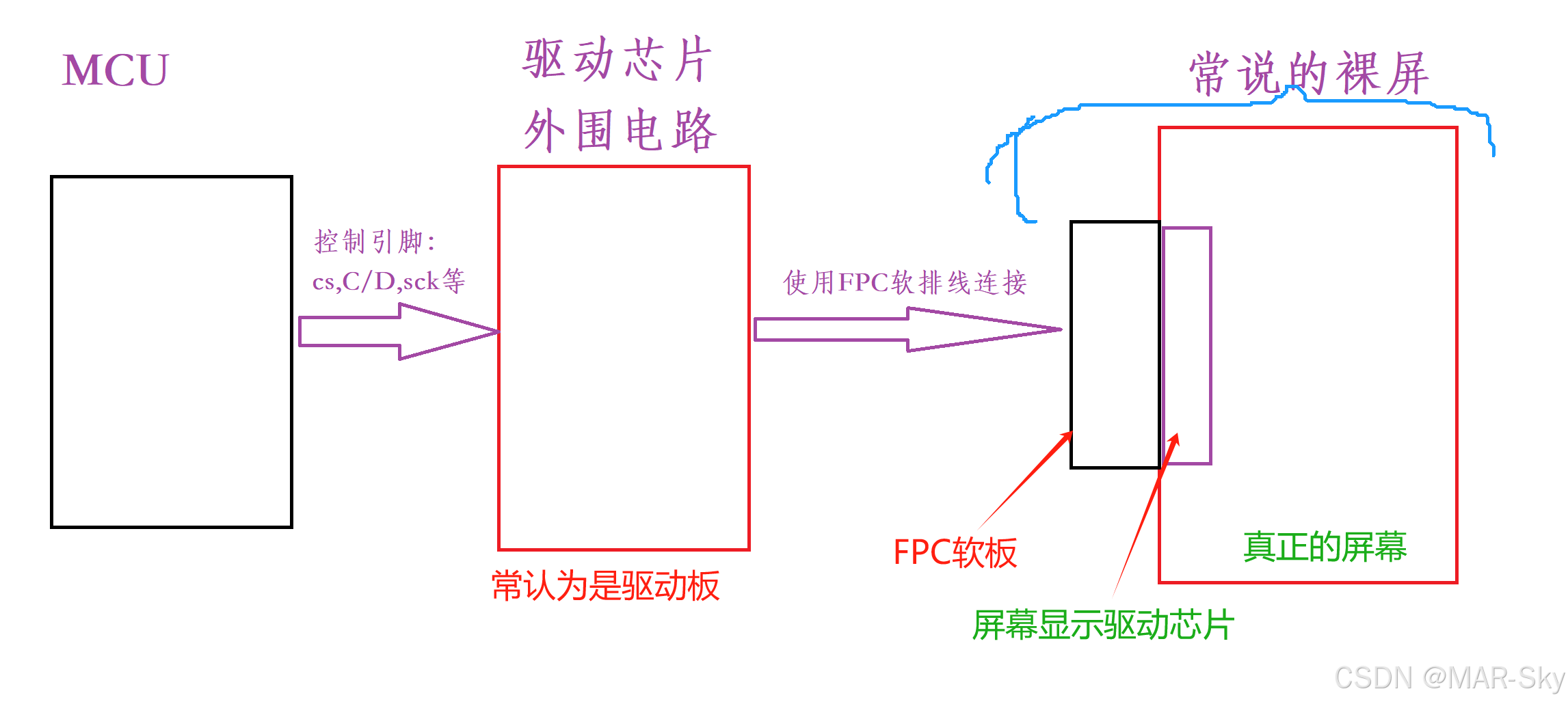

平常情况下，驱动芯片和屏幕粘连在一起，可以说几乎不会坏，而屏幕的FPC线一般是由焊点或FPC底座连接，而且很多屏幕的拆下都是从FPC底座上拆下，所以一个屏幕显示缺少的就是驱动芯片的外围电路，也就是常常认为的驱动板。这么看来其他显示（墨水屏）也是这种连接形式。
