运放电路经典理论和常见使用例子

运放电路的本质和使用环境

根本功能

运算放大器本质上就是一个放大输入电压之差的器件，而且这个放大倍数很大（万倍级别）。例如，计算一下，当输入压差在1mv放大10000倍就是10v。所以，当开路使用时可以很好的做为一个比较器使用。而这种特性被经常解释为输入V+>V-,输出高；V+<V-,输出低。

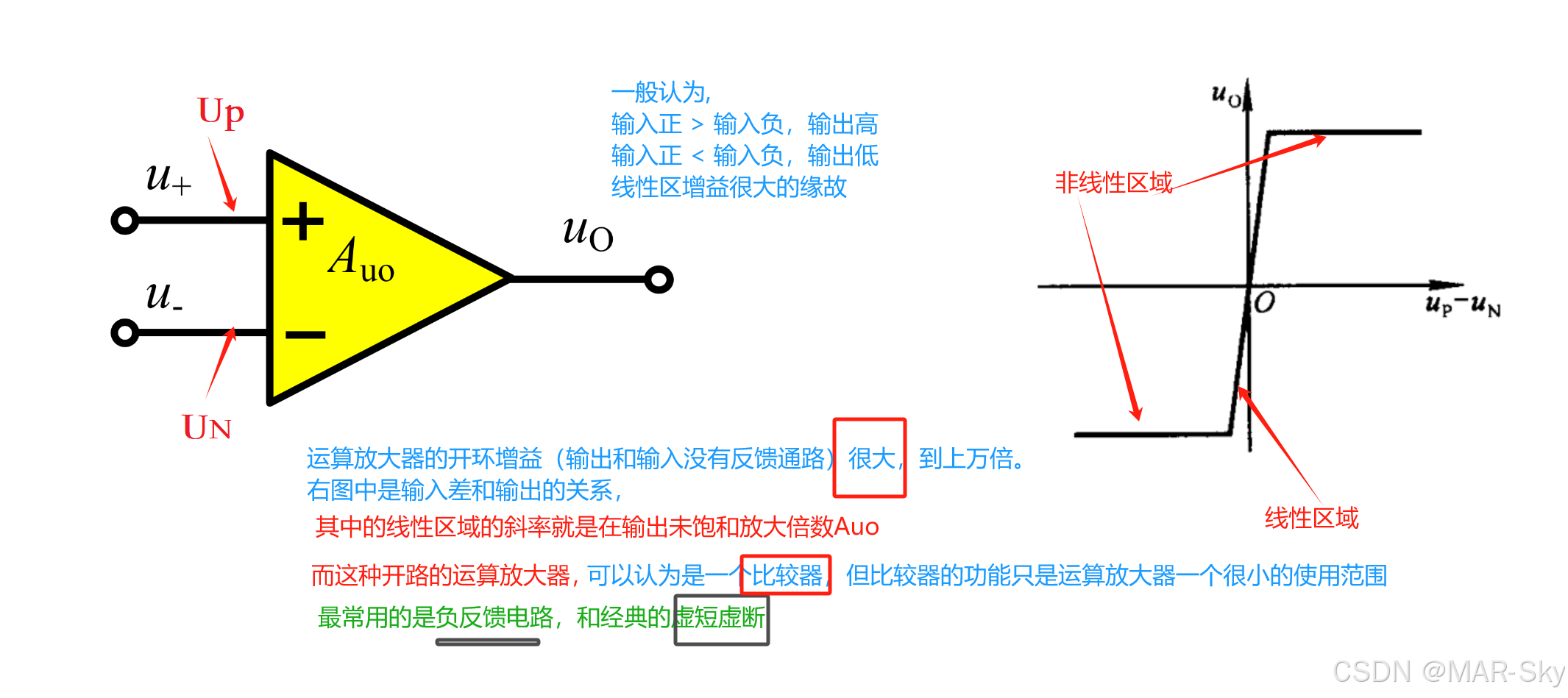

图片参考

输出和供电电源

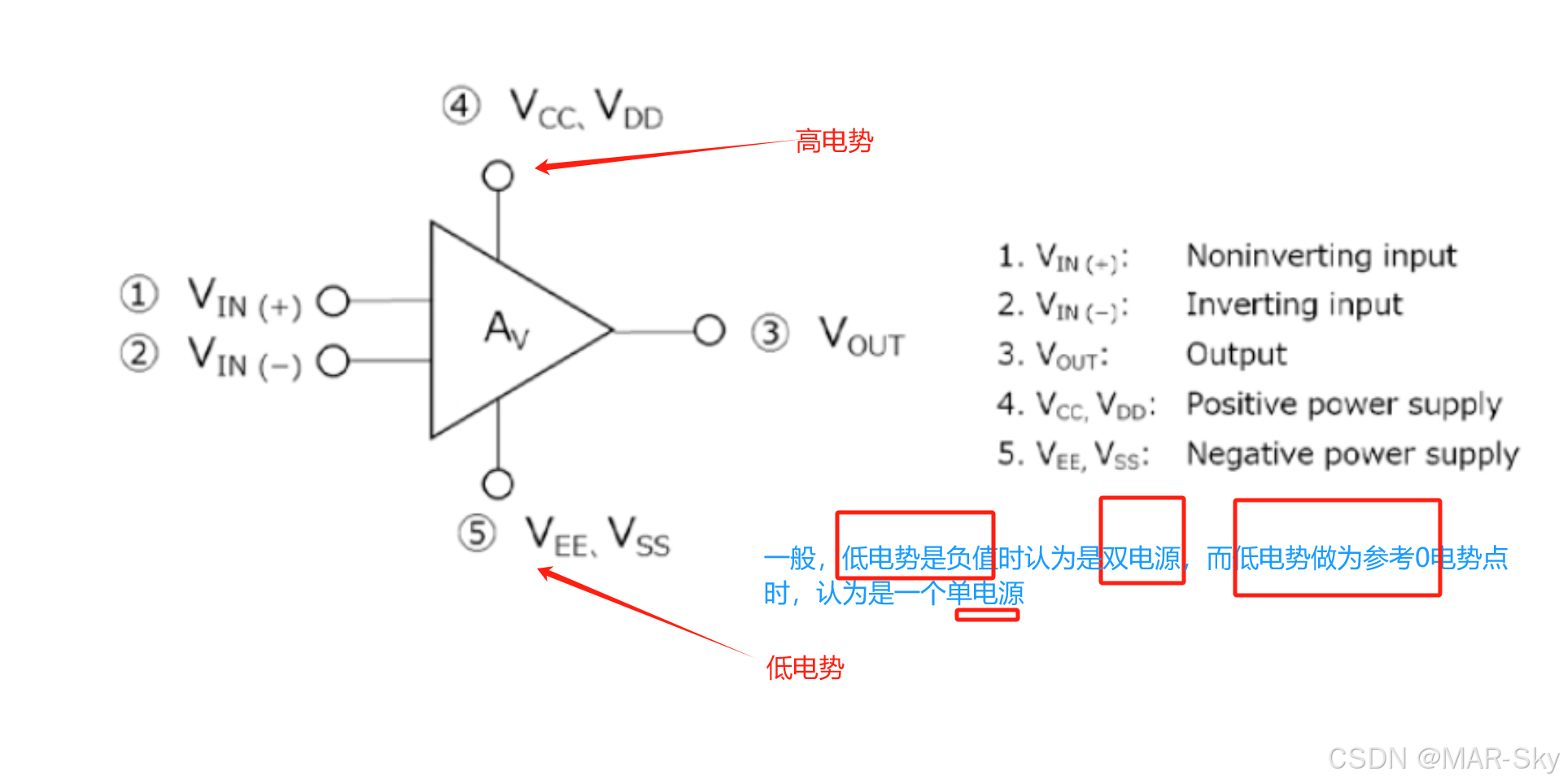

图片参考
在开路反馈中，输出的最大和最小值就是电源的最高电势和最低电势。当然这个电势可以是正也可以是负需要参照自己定义的0点电势。

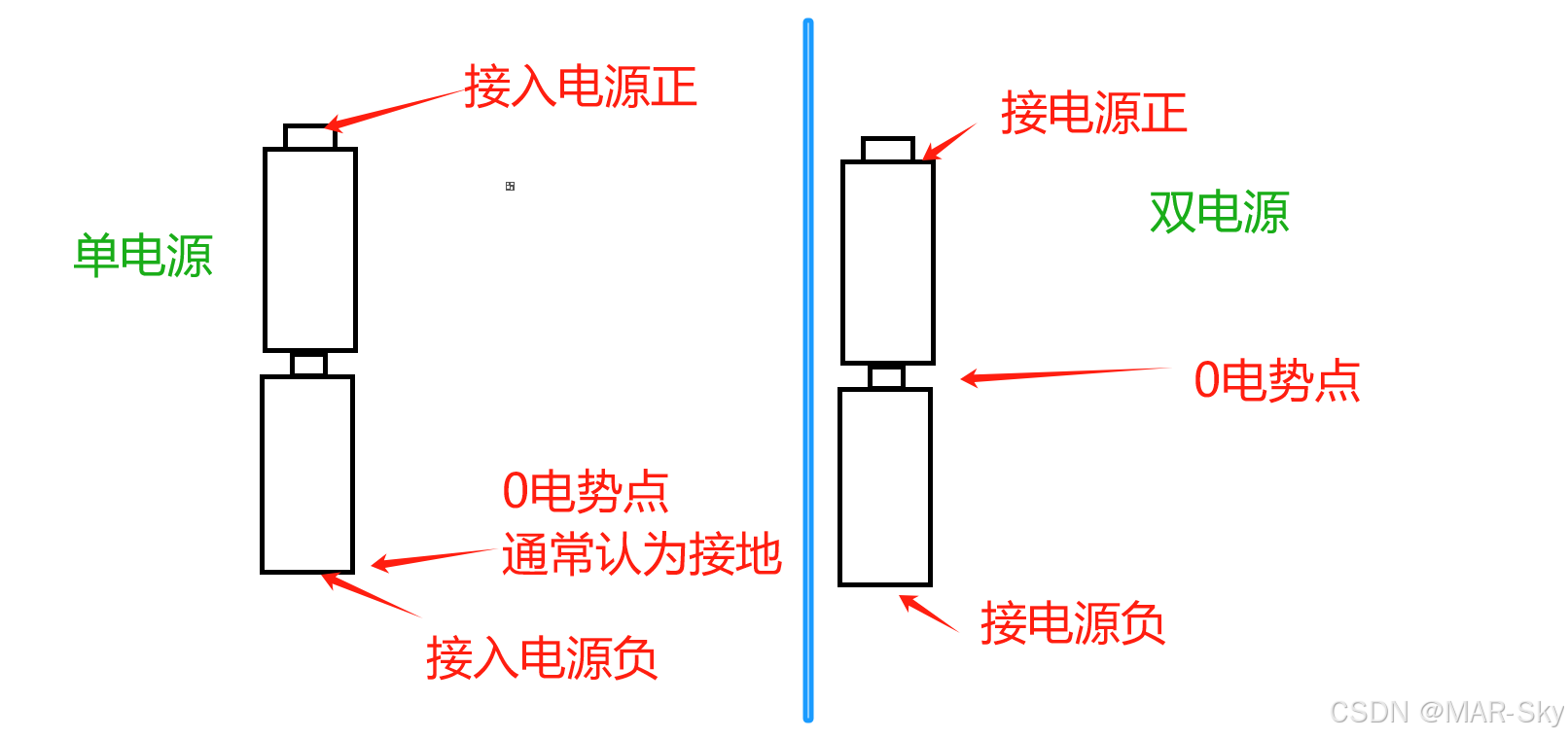

常见的有双电源和单电源，实际上，主要是因为整体电路的参考零电势点选择问题，用电势表示更容易理解，把使用电源的高电势和低电势做为供电电源，不用去管单双电源。

“虚断，虚短”

这是有负反馈电路中经常提到的名词，个人理解可从下图中看出，所谓的断和短指的是电流和电压，所谓的虚指的是在稳定平衡后达到稳定状态后才出现断和短的现象。在改变电路的反馈后，会动态调整到稳定状态，这个调整过程中，放大器是存在电流的。

反馈的引入才使得运算放大器的主要使用范围

反馈指的是输出信号对输入信号有联系。输入有两个引脚，所以反馈一般也就是两种，输出接输入V+（正反馈）或输入V-（反馈）。

正反馈

功率放大器稳定状态工作在非线性区域

这种连接到正输入的很少使用，因为这种反馈只能加速到达非线性区/饱和区，和原始的功能没有太大的区别。有一种典型的使用例子是迟滞比较器或叫做施密特触发器，一般用于IO口中为了屏蔽干扰波动。可以参考查看另外一篇，这种在输出变化后，对应的门限电压也发生变化。

负反馈

功率放大器，稳定状态工作在线性区域

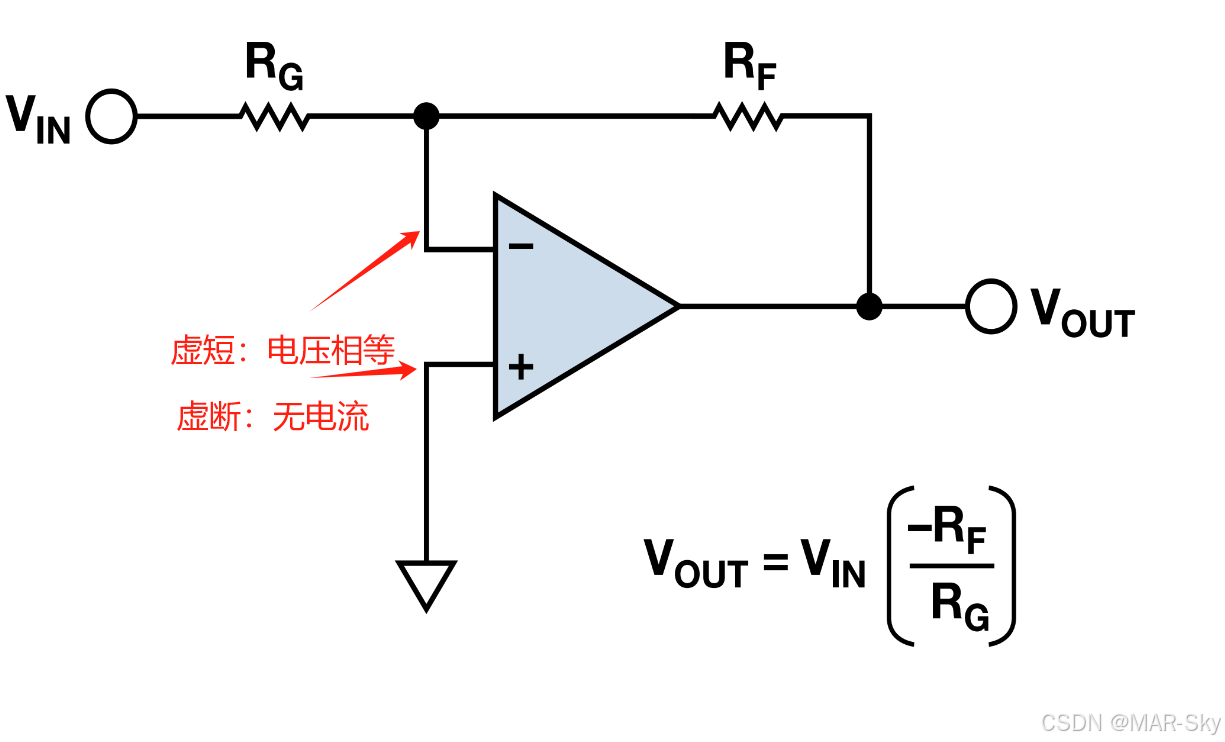

通过**“虚断，虚短”的概念很好理解下面电路中输出电压可以很容易的计算出来，而同向和反向可以通过输入的变化引脚和固定电压引脚**判断。图片参考

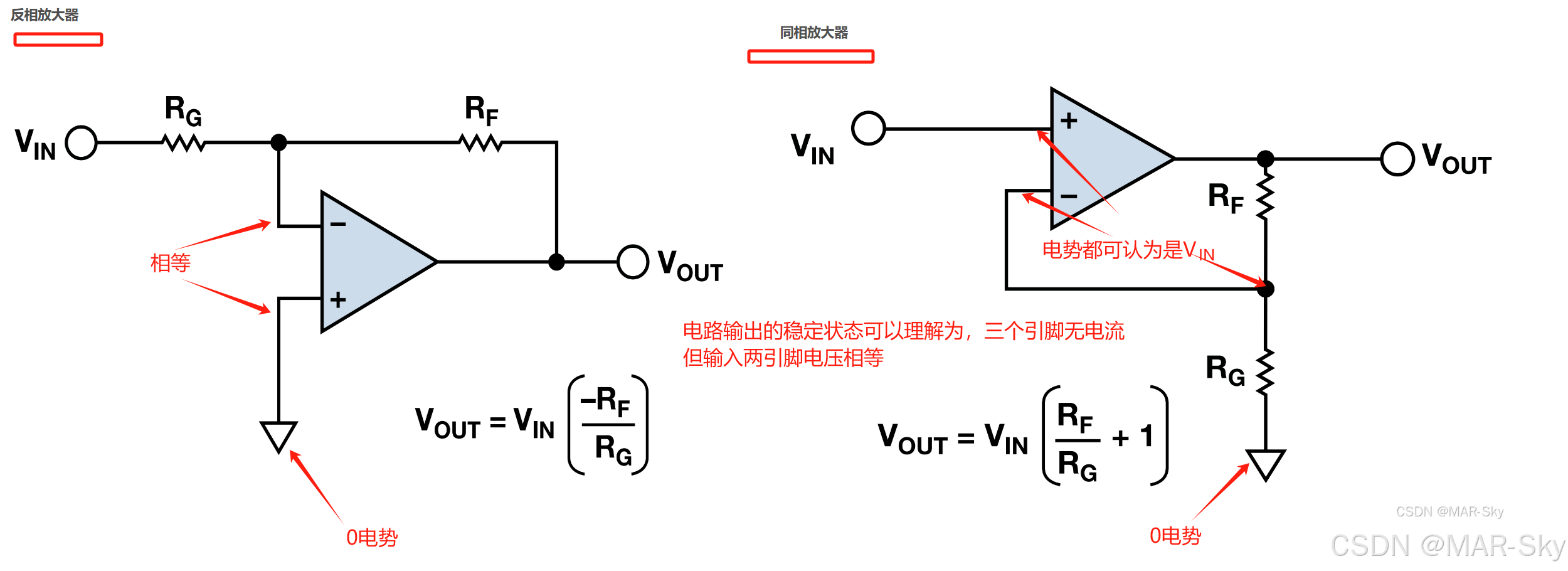

正向反向放大电路如下

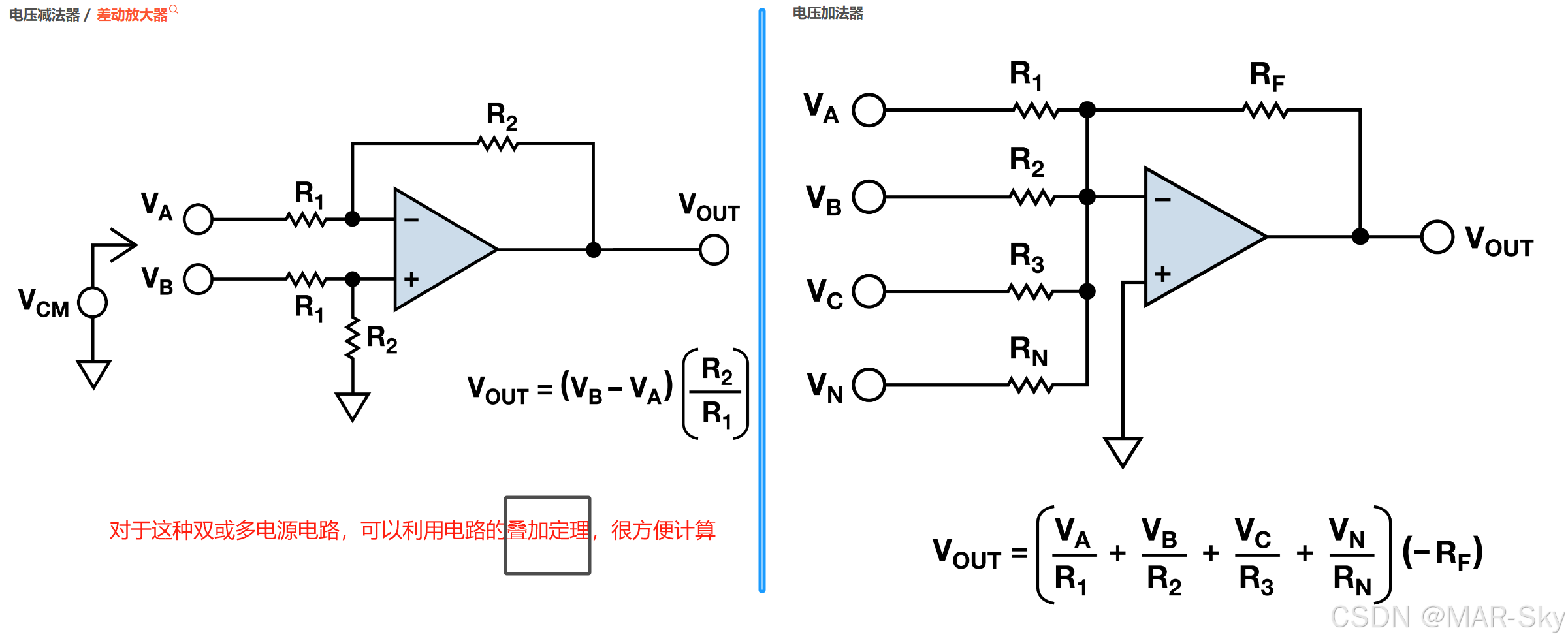

加减法电路

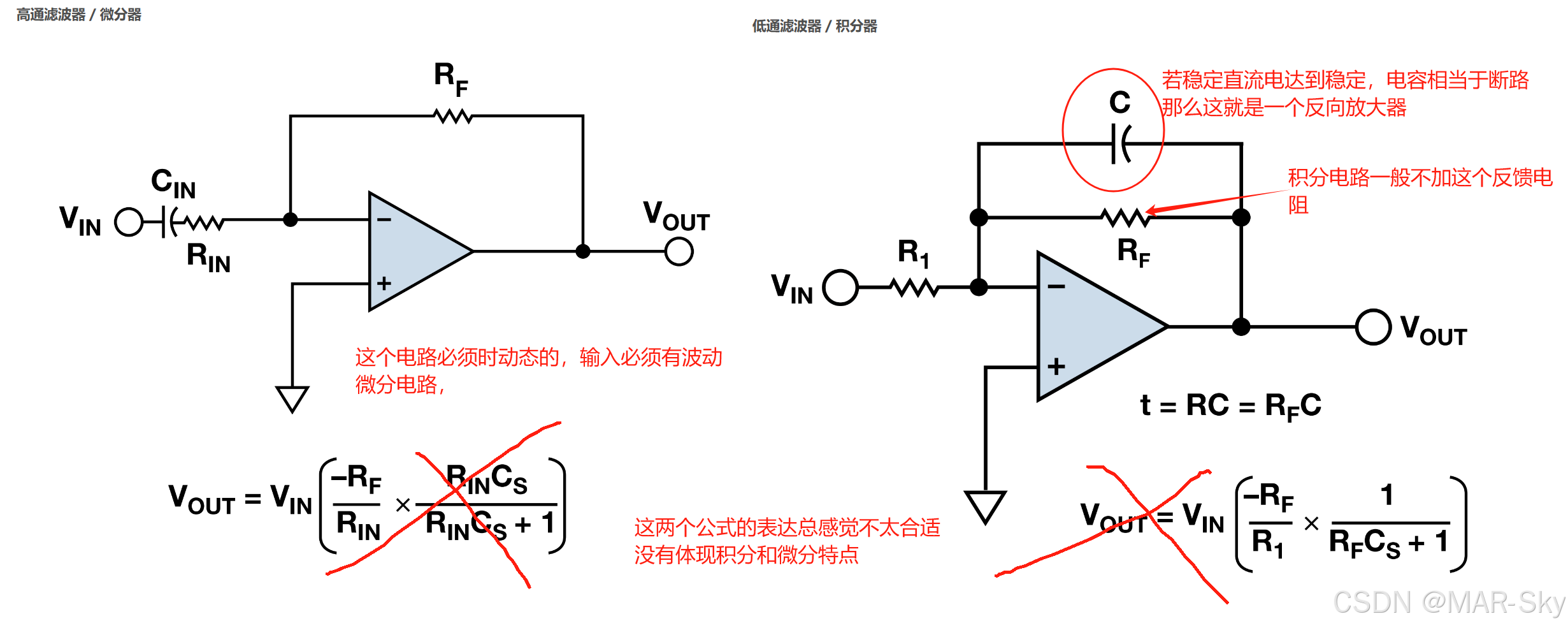

积分和微分

下面图片内容参考
觉得下面这种才标准的电路结构。
