橙多多—参数化绘图 无需代码，无需编程，人人可做CAD二次开发

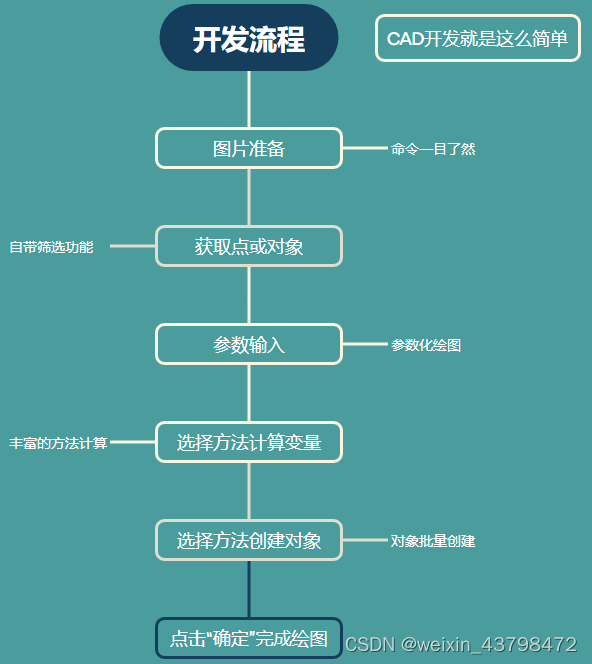

• 开发流程

• 示例

1：图片准备

图片为方形，图形在中偏下位置。另存为jpg格式。放置到“自定义图片”文件夹下。

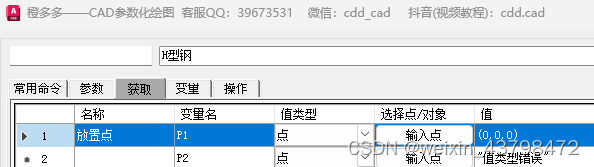

2：获取点或对象

1. 可以填入名称
2. 可以修改变量名
3. 选择值类型：点
4. 点击“输入点”，在屏幕中获取点坐标。

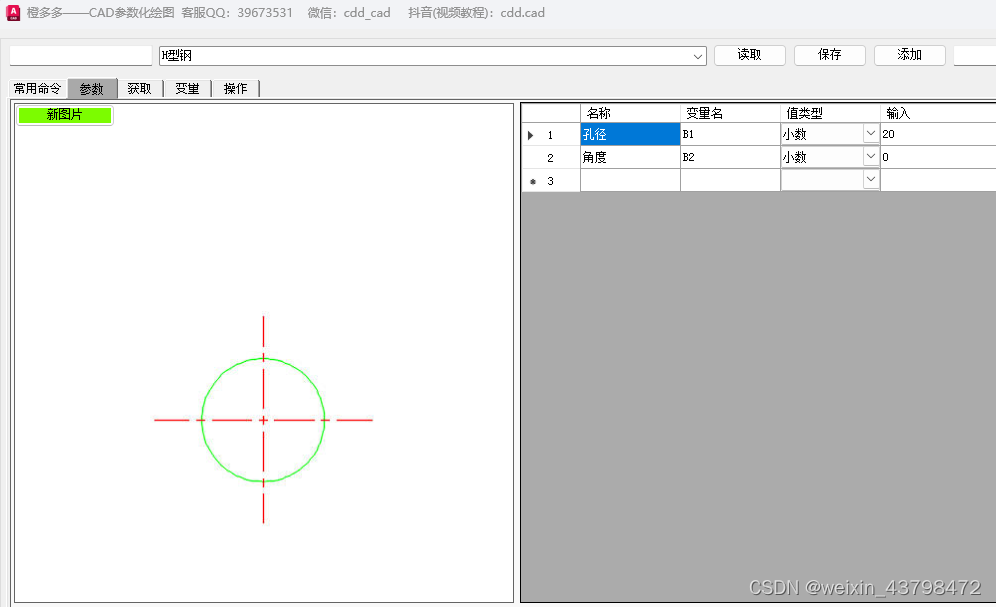

3：参数输入

1. 准备好的图片拖入图片框
2. 填入参数名称：“孔径”
3. 选择值类型：小数
4. 输入参数值：20
5. 填入参数名称：”角度”
6. 选择值类型：小数
7. 输入参数值：0

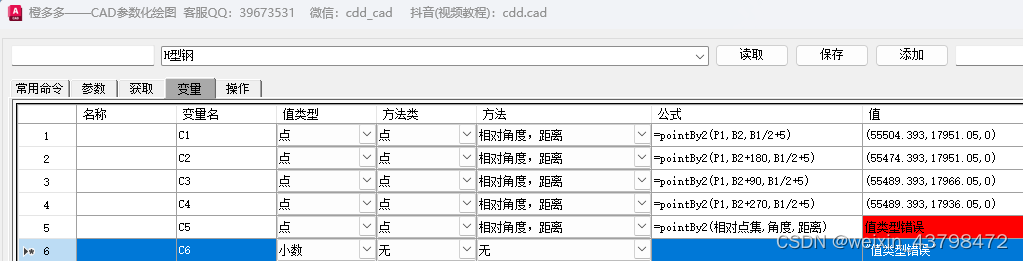

4：选择方法计算变量

1. 选择值类型”点”
2. 选择方法类”点”
3. 选择方法”相对角度，距离”
4. 选择完方法后，公式框会自动显示公式，在公式=pointBy2(相对点集,角度,距离)中填入对应变量：P1,B2,B1/2+5
5. 类似操作计算其余三点坐标

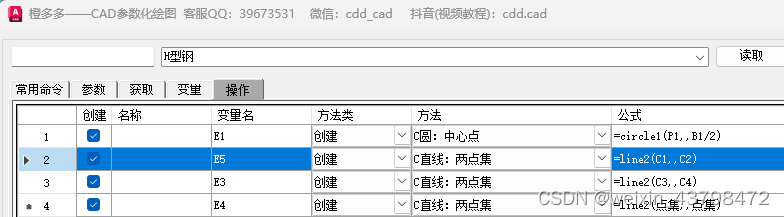

5：选择方法创建对象

1. 选择方法类“创建”
2. 选择方法“C圆：中心点”
3. 在公式=circle1(中心点集,,半径集)中填入对应变量：P1,B1/2
4. 选择方法类“创建”
5. 选择方法“C直线：两点集”
6. 在公式=line2(点集,,点集)中填入对应变量：C1,C2
7. 选择方法类“创建”
8. 选择方法“C直线：两点集”
9. 在公式=line2(点集,,点集)中填入对应变量：C3,C4

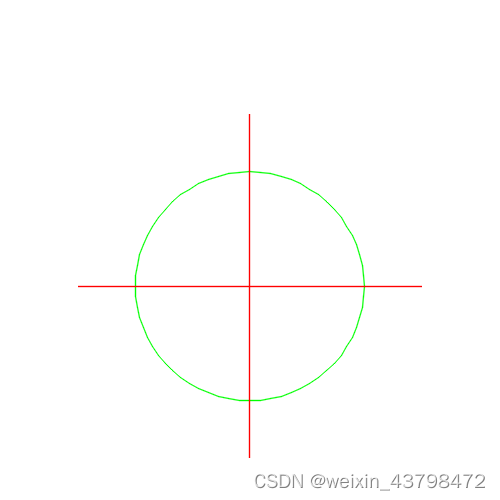

 6：绘图

     点击”确定”完成绘图
