Proteus仿真8×8点阵使用示例

最新推荐文章于 2024-06-29 20:56:46 发布

枉少年不纯洁

最新推荐文章于 2024-06-29 20:56:46 发布

阅读量1.8w

点赞数 18

分类专栏： C51单片机文章标签：单片机

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/weixin_43808473/article/details/106571339

版权

C51单片机专栏收录该内容

3 篇文章

订阅专栏

8×8点阵介绍

点阵种类

Proteus提供了4种单色的点阵
在这里插入图片描述
其中 蓝绿橙三色的点阵极性相同，红色的与之相反。

点阵的极性

单色点阵LED本无所谓共阳还是共阴，如此命名多半是因为行业习惯。市面上对8*8点阵LED所谓的共阳还是共阴的说法一般是根据点阵第一个引脚的极性所定义的，第一个引脚为阳极则为共阳，反之则为共阴。一般所说的共阴或者共阳确切的说应该是行共阴或者行共阳。
引自：http://www.51hei.com/bbs/dpj-31998-1.html

点阵的使用

因为在仿真环境中我们无法观察具体引脚的位置，所以在这里我们只讨论使用方法（以下演示都是从库中取出后直接放置，不经过任何旋转翻转）

蓝/橙/绿点阵

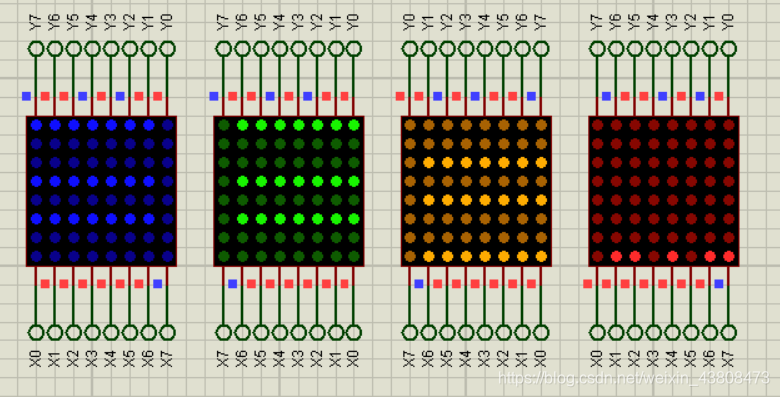

上行下列（上引脚低电平点亮，下引脚高电平点亮）
在这里插入图片描述

红色点阵

上列下行（上引脚高电平点亮，下引脚低电平点亮）
在这里插入图片描述

测试截图

在这里插入图片描述
