大彩科技新一代HMI人机界面KM4.3寸新品发布！

5 大彩科技新一代HMI人机界面KM4.3寸新品发布！

一、产品介绍

大彩科技新一代HMI人机界面KM4.3寸新品正式发布！

订购型号：
HMI48270KM043_1011_0T,3P50立式（RS232，电阻屏）

HMI48270KM043_1011_4T,3P50立式（RS485，电阻屏）

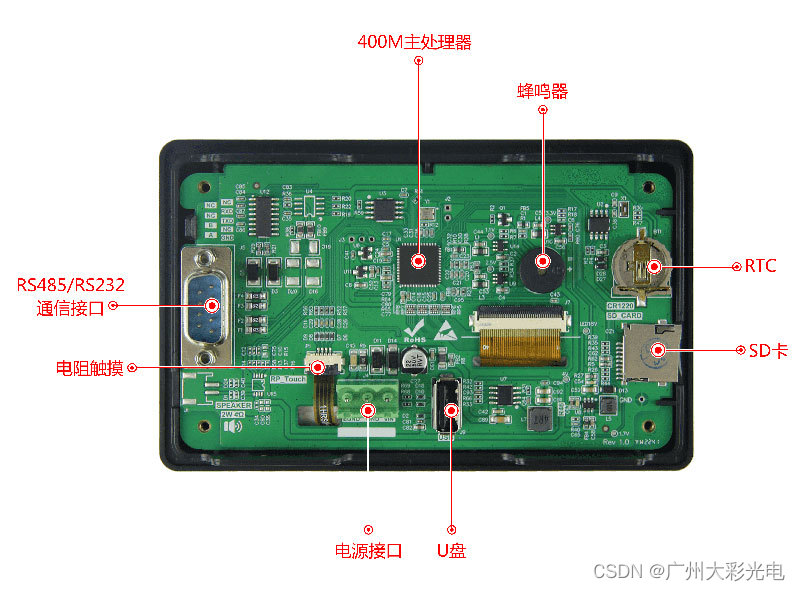

该产品是一款4.3寸分辨率为 480*272的M型医用级组态HMI人机界面屏。使用VisualHMI人机界面组态开发平台开发，内部集成了DCBUS、XGUS、Modbus（主/从机）和FX2N（标准/扩展）、FX3U、台达、信捷等协议，可通过VisualHMI一键配置协议；控件上新增配方功能、分期功能、流动块、操作记录表等控件，可以适应更多应用环境。

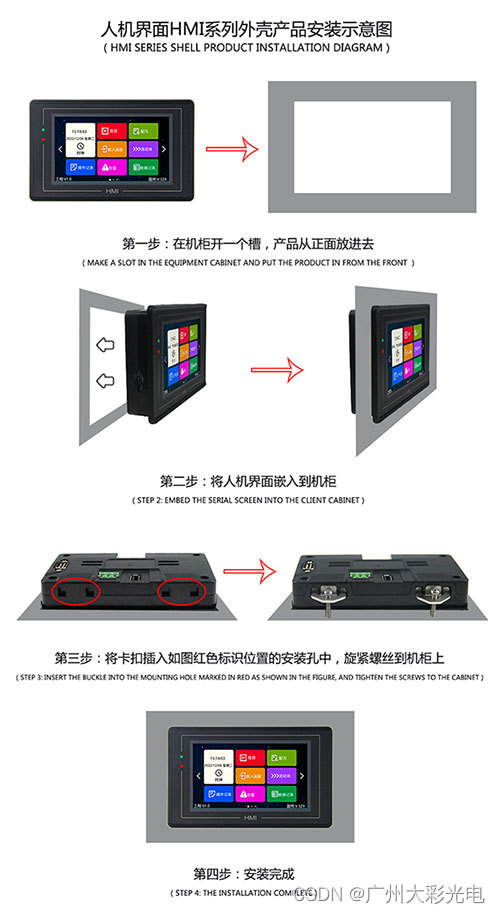

二、安装示意图

三、协议与控件

3.1 通信协议

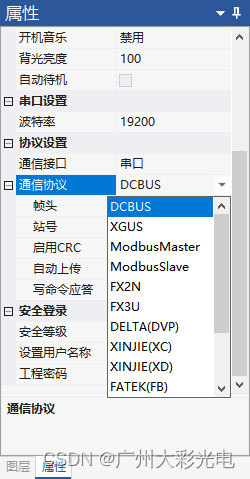

VisualHMI 是广州大彩为人机界面应用量身打造的组态开发平台，它采用变量驱动设计方式，UI显示和控制逻辑可彻底分离，并集成了 DCBUS、XGUS、Modbus（主/从机）和FX2N（标准/扩展）、FX3U、台达、信捷等等市场上多种主流 PLC 协议，具体协议如图3-1所示；

3.2 组态控件

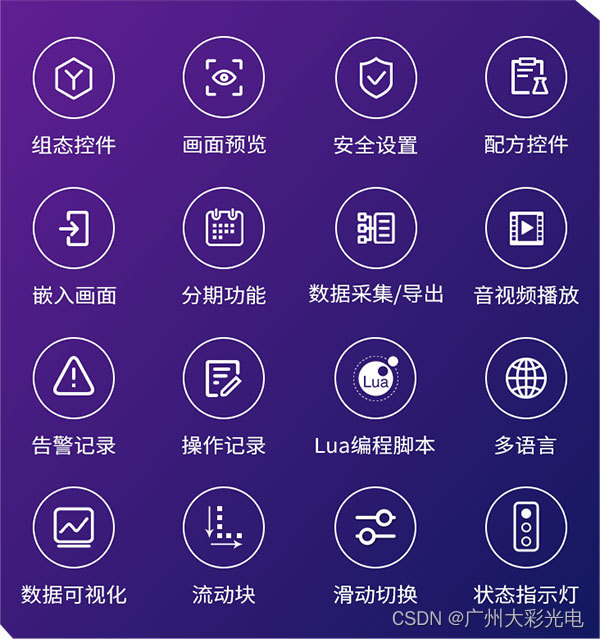

VisualHMI 与市面上绝大部分串口屏相比，除了传统的按钮、文本、进度条控件之外，还新加多种全新的组态控件，如：多状态指示灯、配方、操作记录、流动块、告警条等等组态控件，可满足用户更多的应用场景，如图3-2所示；

四、协议配置

用户可通过上位机配置运行 MODBUS RTU、XGUS、PLC 协议等协议。

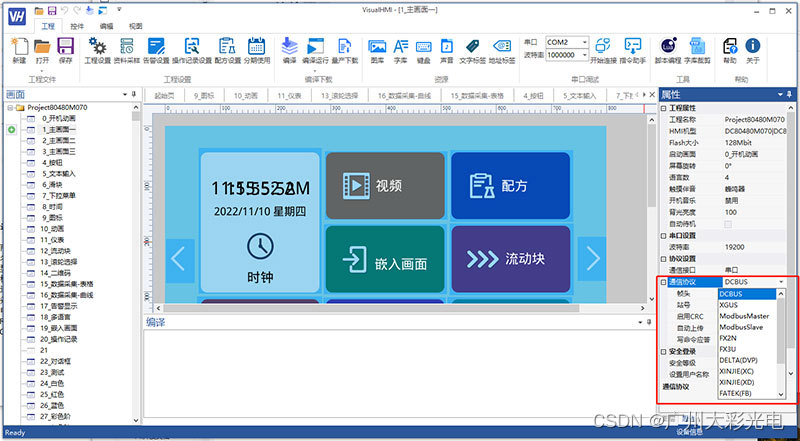

打开 VisualHMI 上位机软件，点击菜单栏【工程设置】→【通信协议】，进入协议配置界面，用户可根据自己需求选择启用对应的协议，如图4-1所示。
