REW声学测试（三）：生成测试信号

更多文章请关注微信公众号：「智能音箱设计」

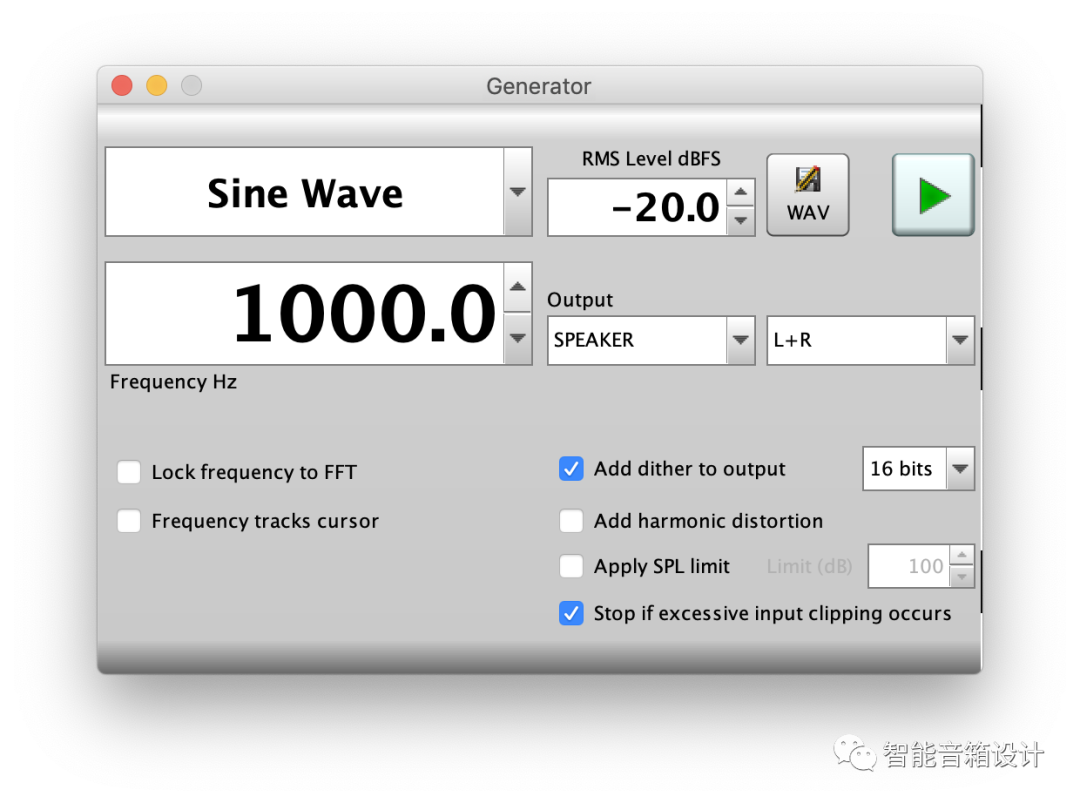

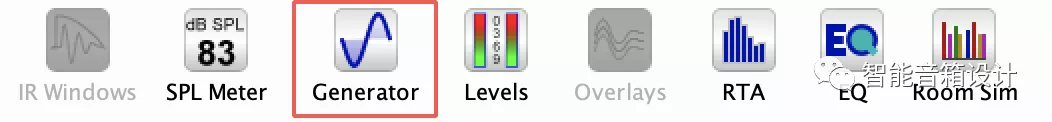

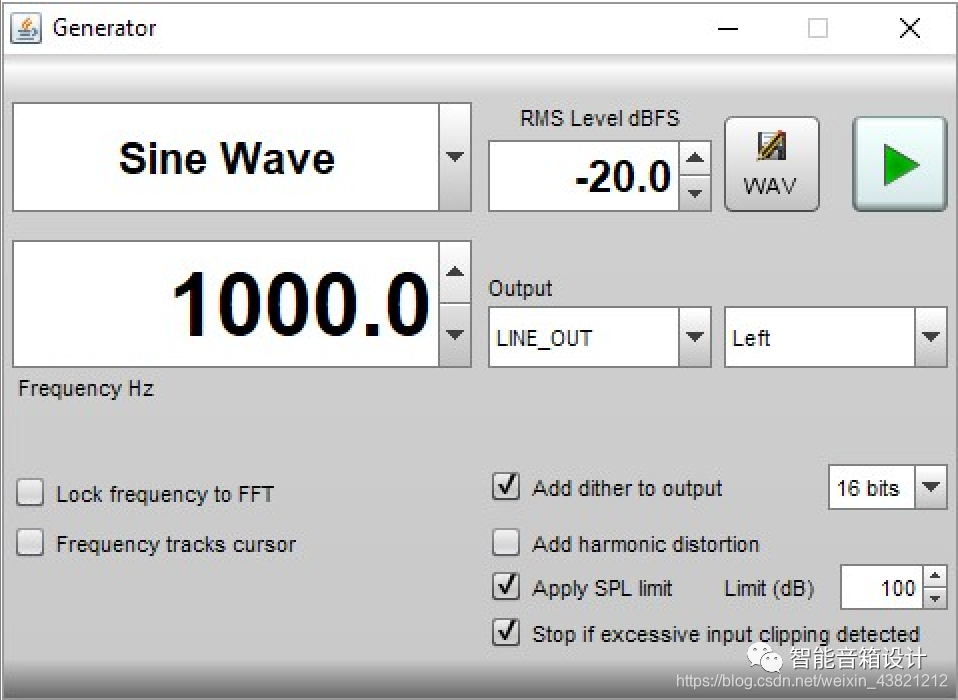

REW有一个信号发生器模块Generator，可以生成测试所需要的音频信号。生成界面中可选择需要生成的信号类型、频率范围、振幅、通道数及比特数。保存的信号为wav格式。

信号发生器可以生成以下几种类型的信号：

正弦信号（Sine Wave）：可选择是否包含谐波失真。

方波信号（Square Wave）：可选择占空比（duty cycle）。

双音信号（Dual Tone）：可选择信号格式为 SMPTE、DIN、CCIF 及自定义。

CEA-2010 爆破音（CEA-2010 Burst）：可选择6.5个循环的汉宁窗单爆破音或循环重复爆破音。

单爆破音（Tone Burst）：可选择0.5到100个周期的矩形窗单爆破音或循环重复爆破音。

粉噪（Pink Noise）：可选择全频段、用于扬声器计算、用于低音扬声器计算或自定义。

周期性粉噪（Pink Periodic Noise）：可选择全频段、用于扬声器计算、用于低音扬声器计算或自定义；可选择适合FFT的长度。

周期性白噪（White Periodic Noise）：可选择全频段、用于扬声器计算、用于低音扬声器计算或自定义；可选择适合RTA FFT的长度。

正弦扫频（Sine Sweep）：可选择线性/对数扫频、起始/截止频率、是否循环播放及时长。

测试扫频（Measurement Sweep）：REW 特有的对数测试扫频，通常用于离线测试。

1. RMS的信号电平

所有的信号类型都可以设置RMS信号电平，可以设置的精度为数字满幅刻度（0dBFS）下0.01dB。显示单位有dBFS、dBu、dBV和volts。

RMS电平微调器上的箭头按钮以0.1dB的步长更改值，或者可以直接在电平框中键入任何所需的值。该值将根据需要进行转换，例如在dBu模式下向level控件键入775mV时，将转换为0 dBu（或-2.2 dBV）。

在dBFS以外的模式中，dBFS值显示在级别控件的左上角。

2. 将信号保存到WAV文件

“保存”按钮生成一个立体声波形文件，其中包含两个通道中的选定信号。文件时长约1分钟。如果没有为CEA-2010爆破音和单爆破音选择repeat，则它们的持续时间至少是爆破时间的两倍，并且具有两个幂的多个样本。

扫频信号的持续时间根据信号的设置而定。信号的电平由信号发生器的RMS电平设置决定。信号采样率与当前声卡采样率相同。保存测量扫频信号前，最好先用所需的扫描设置进行测量，以确保信号发生器配置正确，以便REW进行后续分析。

注意，测量扫频信号可能在REW版本之间发生变化，因此始终使用当前REW版本生成的扫频信号来进行测试。

3. 程序保护

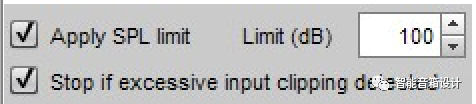

信号发生器有两种保护机制，旨在避免产生过多的电平。如果选择“应用SPL限制”，则如果输入SPL超过“限制（dB）”微调器中设置的数字，则信号发生器将停止。如果选择了“如果发生过多的输入限幅时停止”，则如果输入信号块中超过30%的样本高于限幅阈值，则信号发生器将停止工作。

注意，REW输入必须运行，这些机构才能工作，这意味着SPL仪表、电平仪或RTA必须激活。

4. 信号

4.1 正弦波

正弦波的频率可以在1Hz和声卡采样率的一半之间产生，例如，在48kHz下工作的声卡为24kHz。通过在“频率”框中输入一个值，或使用箭头按钮以0.5Hz为单位递增或递减该值（低于200Hz的频率，步长为1Hz）。

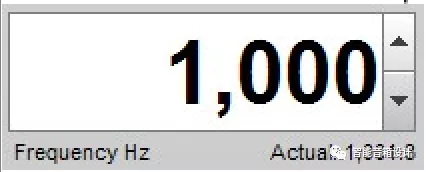

如果选择了「将频率锁定到FFT」的选项，则当信号发生器运行时，已生成的实际频率将显示在频率显示器的右下角，因为它通常与输入的频率略有不同。

RMS级别的范围可以从-90dBFS到-3.0 dBFS（-3.0 dBFS是截幅前正弦波的最大RMS级别，除非已选择“视图”首选项“全刻度正弦波RMS”为0 dBFS，在这种情况下，最大值为0 dBFS）。

锁定频率到FFT：

当选中“锁定频率到FFT”框时，发电机输出频率锁定到当前RTA FFT长度最接近的FFT bin中心（意味着信号在FFT长度内是周期性的）。这使得矩形FFT窗口可用于RTA图的最大光谱分辨率。信号发生器运行时，已生成的确切频率显示在频率显示器的右下角。

频率跟踪光标：

通过选中“频率跟踪光标”框，也可以通过图形光标控制频率。选中此框时，信号发生器频率将链接到图形光标的位置，并在光标移动时随光标频率变化-变化平滑，没有相位间断。

增加谐波失真：

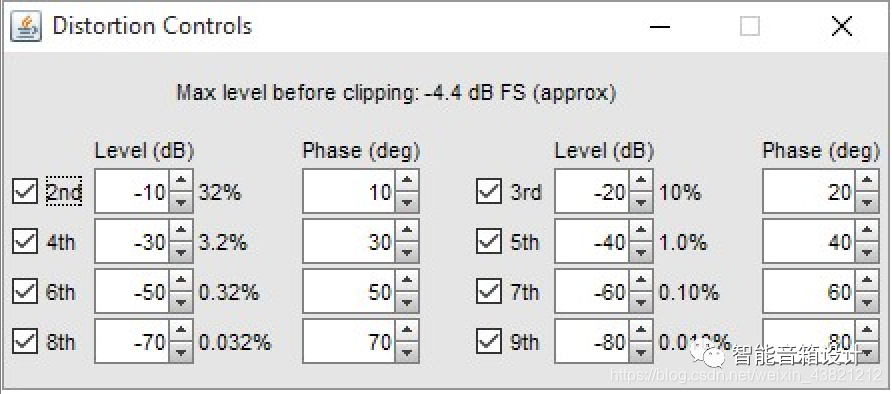

当选中“添加谐波失真”框时，将显示一个窗口，允许控制从第2次到第9次谐波的电平和相位。可以使用复选框启用或禁用每个谐波。这些电平是相对于基波电平以dB为单位进行调整的，其等效百分比值显示在旁边的标签中。

下面的控制是一个最大信号电平的显示，可以与当前的失真设置一起使用，而不会导致输出截幅。请注意，只会产生在当前采样率支持的范围内的谐波。

向输出添加抖动：

当选择“向输出添加抖动”框时，信号发生器向输出添加2个lsb-pk-pk三角形抖动以消除量化噪声峰值。添加抖动的级别由复选框右侧的“采样宽度”选择器控制。使用Java驱动程序时，音频数据通常限制在16位精度。

如果对接收器、处理器或均衡器等电子设备进行非常精确的失真测量，抖动设置是有益的。当进行声学测量时，通常不需要它，因为它移除的量化值远低于声学底噪。

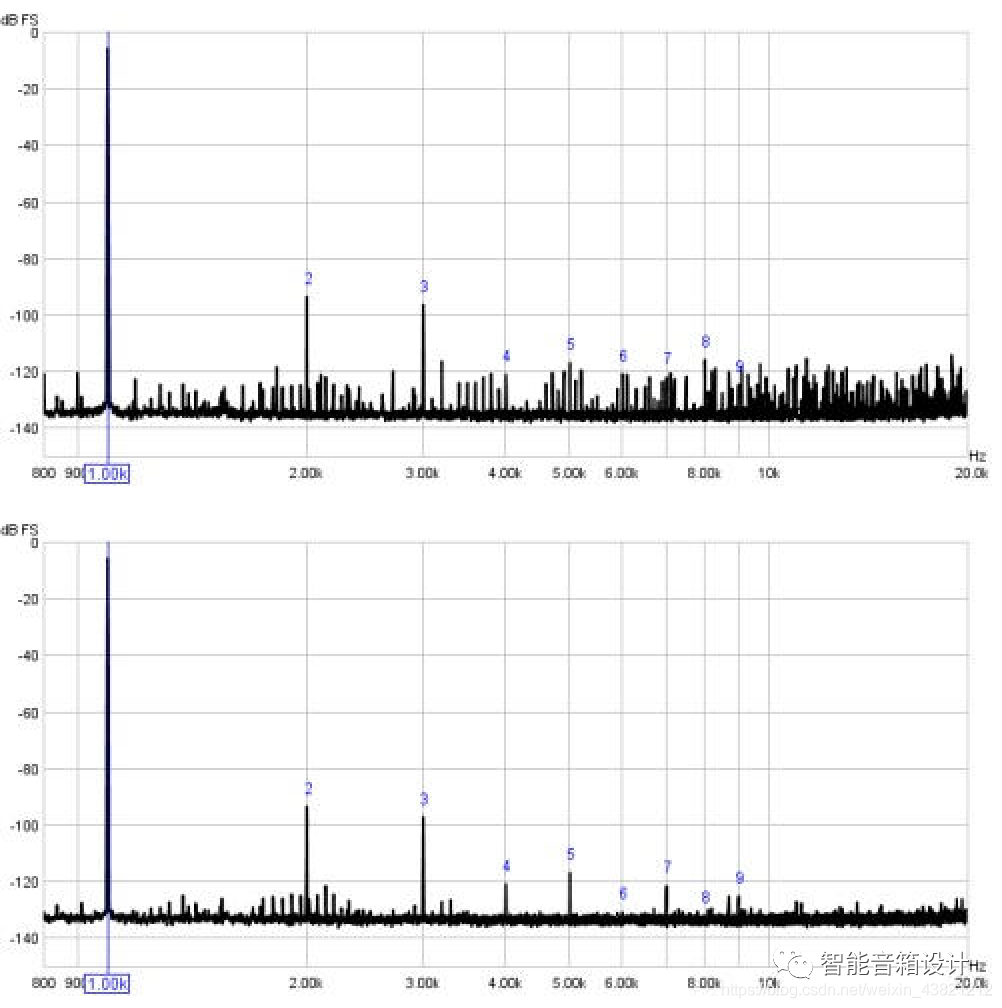

下面的图表显示了在循环测试一张声卡在-6dbfs下播放1khz音调时抖动选项的效果。第一个图没有抖动设置，第二个图有抖动设置。添加抖动设置可以清除-120dbfs以下的大部分噪声，特别是在高频下，使真实的谐波失真水平更明显。

4.2 方波

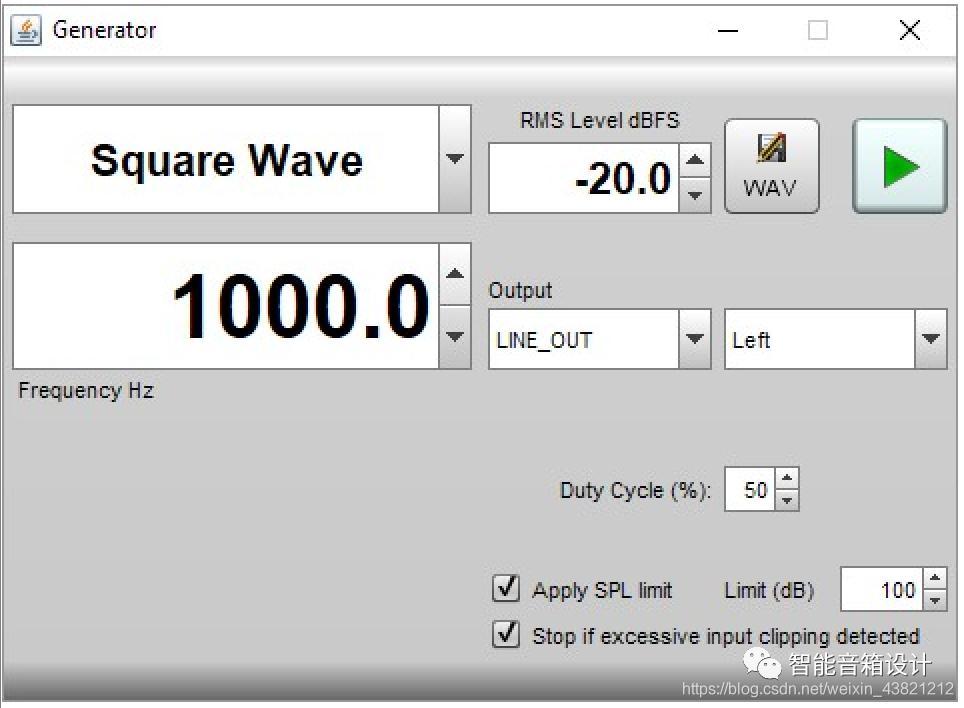

方波发生器允许1%到99%之间的占空比，步长为1%。所产生的频率被调整以确保在周期中有偶数个样本，因此50%占空比方波的频谱将只具有奇数谐波。

当信号发生器运行时，已生成的实际频率显示在频率显示器的右下角，在较高的频率下，这可能与输入的频率明显不同。

4.3 粉噪和白噪

粉红噪声发生器是由Paul Kellet于1999年设计，通过对白噪声施加-10db/decade一阶滤波生成的。在44.1khz采样率下，规定精度在9.2hz以上0.05db以内。

“全范围”选项直接输出过滤后的噪声，从而提供最宽的带宽和最大的低频范围。扬声器校准选项在500Hz和2kHz时应用二阶（40分贝/decade，12分贝/倍频程）滤波器，产生能量集中在1kHz的信号。Sub-Cal在30hz和80hz下应用滤波器。两者基本上都符合THX测试信号的建议。CTA-2034滤波根据ANSI/CEA-2034-A家用扬声器标准测量方法进行整形。

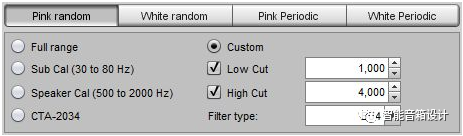

自定义滤波允许在1/3倍频程的最小带宽下任意设置低和/或高切滤波器频率。滤波器为巴特沃斯高通和低通，可选择从2阶（12分贝/倍频程）到8阶（48分贝/倍频程）的滤波器阶数。

REW自动调整各种选项和滤波器设置的信号电平，以便信号均方根值反映均方根电平的设置。请注意，由于粉红色噪声具有随机变化，某些峰值的削波将发生在大约-12 dBFS（或-9 dBFS，如果在视图首选项中将0 dBFS配置为满标度正弦的级别）以上的RMS级别。

4.4 周期粉噪和周期白噪

周期噪声（PN）序列非常适合用于频谱分析和实时分析（RTA）。它们包含分析仪可以分辨的与分析仪FFT长度匹配的序列长度中解析的每个频率。它们的最大优点是不需要任何平均或加窗就能产生所需的频谱形状，因此分析仪显示器对系统变化的反应比用粉噪或白噪测试时要快得多，这使它们成为EQ滤波器实时调整的理想选择。

REW生成的周期粉噪的峰值因子（峰值电平与rms电平之比）不超过6db（对于全范围序列），较窄的序列的峰值因子应小于6.5db。根据规范，CTA-2034滤波噪声的峰值因子为12 dB。用RTA测量时使用周期粉噪或带有频谱分析的周期白噪（即优点为峰值因数可调）。

序列长度控制必须设置为与分析仪使用的FFT长度相同。如果它短于分析仪FFT，分析仪显示屏上将有凹口，因为周期性噪声将不包含分析仪正在寻找的某些频率。如果设置的时间更长，额外的频率将提供需要更多平均值的噪声显示。当使用REW RTA时，序列长度自动设置为与FFT长度相同。

下面的图像显示了使用65536（64k）的FFT长度的1/48倍频程RTA的环回测量的PN长度的正确和错误设置的效果。

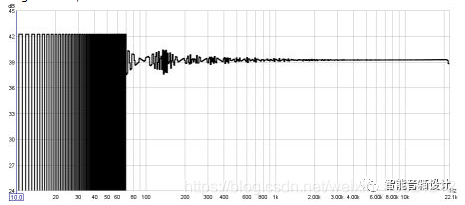

长度32768，短于FFT:

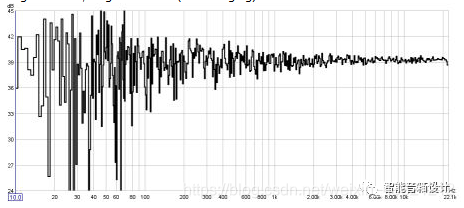

长度131072，长于FFT（无平均值）:

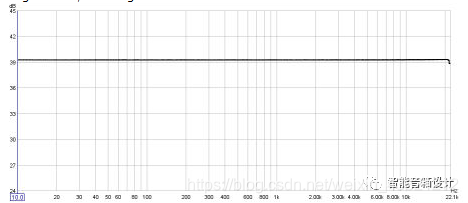

长度65536，匹配FFT:

全范围选项在10Hz（粉噪）或所选FFT长度的最低频率（白噪）到一半采样率的范围内产生噪声，从而提供最宽的带宽和最大的低频内容。扬声器校准选项产生500Hz到2kHz的噪声，产生能量集中在1kHz的信号。低音炮校准产生30Hz到80Hz的噪音。

CTA-2034滤波根据ANSI/CEA-2034-A家用扬声器标准测量方法进行整形，峰值因数为12 dB。自定义过滤允许任意设置低频和/或高频，最小带宽为10%。在CTA-2034以外的情况下，在声卡允许的范围内（非常尖锐的衰减），抑制选定范围以外的频率。

REW自动调整各种选项和滤波器设置的信号电平，使均方根值反映均方根电平的设置。峰的削波将发生在-6dbfs或以上的RMS水平。

周期粉噪可以保存到wave文件中，并用于生成测试文件或光盘，以便在要测量其响应的系统上播放。确保选定的采样率与要制作的光盘的格式相对应-例如，如果生成CD，则应使用44.1kHz，如果生成DVD，则应使用48kHz。测量系统时，采样率和FFT长度必须与用于测试文件或光盘的相同。

4.5 线性扫频和对数扫频

信号发生器可以产生具有可配置的开始频率、结束频率、持续时间和线性或对数级数的扫描。扫描持续时间可达60秒。如果选中“循环”框，则扫描将连续重复。扫描具有可配置的升余弦淡入淡出（可以设置为零，不淡出）。播放扫描时，面板上会显示当前扫描频率。

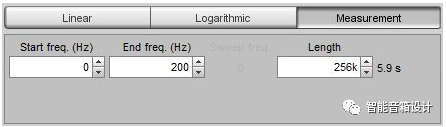

4.6 测试扫频

REW在测量系统响应时使用测量扫描信号。它包括从开始频率到结束频率的对数扫描。扫描持续时间是使用长度控件设置的。如果起始频率低于20Hz，则信号从DC到10Hz开始线性扫描，然后从那里到结束频率进行对数扫描。自动选择此信号进行扫描测量。测量扫描可以保存到WAV文件中以用于脱机测量。注意，测量扫描可能在REW版本之间发生变化，因此始终使用REW版本生成的扫描来分析捕获的响应。
