本文总结了一个使用BIM+GIS技术进行水文站1:1场景还原的项目。通过现场勘察、DOM和DEM处理、建筑模型建立以及模型导入SuperMap iDesktop等步骤，实现了精确的三维重建。项目重点在于材质的准确性、统一性和细节处理，最终在超图平台上实现场景的融合与展示。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、项目内容及要求
项目内容：完成水文站现场1：1还原。
项目要求：①项目所在地场景BIM模型建立；②项目所在地DOM和DEM数据获取；③所采集的BIM,DOM,DEM数据导入SuperMap Desktop平台，并符合实际空间位置。
完成现场地形及建筑物、构筑物的三维重建，要求精模，建模软件不限。重点要求材质正确、统一，小构建及内部构件的精细处理。
本项目没有要求坐标系统，为了软件（国外软件较多）更好识别处理采用UTM84-52N投影坐标，高程为GPS相对坐标。

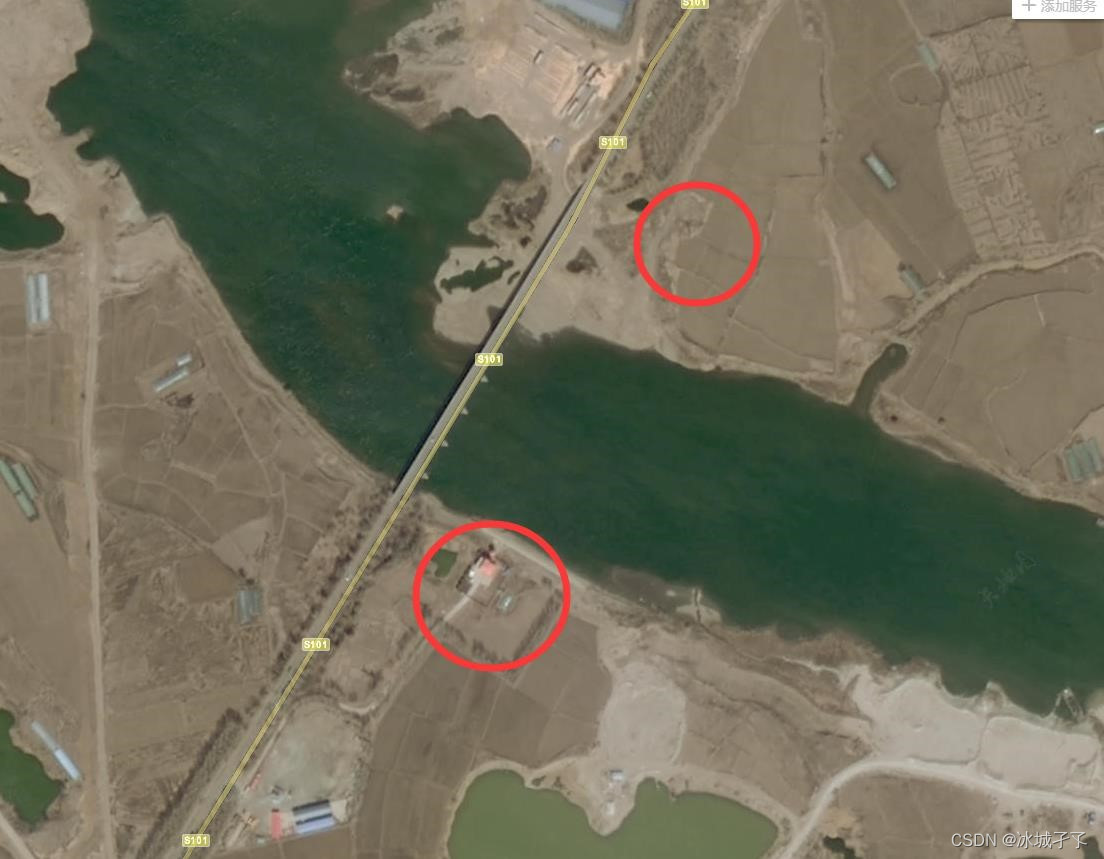

在这里插入图片描述

二、项目具体实施步骤
1、勘察现场及资料收集
收集现场办公室图纸一套、现场手机拍照88张、无人机航拍1836张。现场记录尺寸、数据说明等5页
（1）办公室图纸用于现场办公室建模
（2）手机拍照及现场记录用于构件级别的建模及属性和名称的添加。
（3）无人机航拍用于生产DOM、DEM、三维模型生产。
2、DOM和DEM处理
（1）DOM处理
利用航飞相片解算DOM，但因为模型无法掩盖的地方DOM会不好看，需要PS进行处理

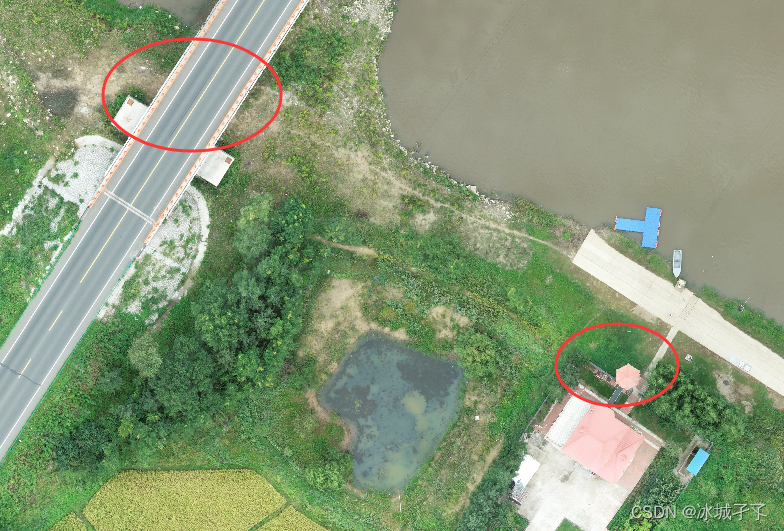

在这里插入图片描述
