jffs2文件系统（二）

本篇文章讲解一下如何制作jffs2文件系统，以及如何在linux下把jffs2作为根文件系统使用。

文件系统制作

制作工具：mtd_utils，可以自己安装

mkfs.jffs2 -o root-uclibc-jffs2 -r root-uclibc -e 0x10000 -s 0x1000 -n -l -X zlib
--pad=0x10000
参数简介：
-o, --output=FILE 指定生成文件的文件名.(default: stdout)
-r, -d, --root=DIR 指定需要制作的文件夹目录名.(默认： 当前文件夹)
-e, --eraseblock=SIZE 设定擦除块的大小为(默认: 64KB)
-s, --pagesize=SIZE 节点页大小(默认: 4KB)
-n, --no-cleanmarkers 指明不添加清楚标记（nand flash 有自己的校检块， 存
放相关的信息。 ） 如果挂载后会出现类似： CLEANMARKER node found at
0x0042c000 has totlen 0xc != normal 0x0 的警告， 则加上-n 就会消失。
-l, --little-endian 指定使用小端格式
-X, --enable-compressor=COMPRESSOR_NAME 指压缩格式
-p, --pad[=SIZE] 通常用 16 进制表示输出文件系统大小， 不足部分用 0xff
注意：

1. 上面的-e选项和-s一定要根据自己的实际大小设置，否则可能出现启动失败的情况

2. -X指定的压缩方式可以自己选择，不清楚使用mkfs.jffs2的帮助信息查看

uboot启动参数设置

我们这里使用的uboot版本是2013，新版本的设置类似。

zhixia# setenv bootargs console=ttyS1,115200n8 mem=68M@0x0 rmem=40M@0x4400000 nmem=20M@0x6C00000 init=/linuxrc rootfstype=jffs2 root=/dev/mtdblock3 rw mtdparts=jz_sfc:256k(boot),64k(bootenv),2560k(kernel),25M(app),-(config) lpj=11968512
zhixia# saveenv
Erasing at 0x50000 -- 100% complete.
Write at 0x50000 -- 100% complete.
done

上面我们主要设置了rootfstype=jffs2 ,即告诉linux启动的时候以jffs2的方式挂载根文件系统。

启动日志

........
[    2.019842] jffs2: notice: (1) jffs2_build_xattr_subsystem: complete building xattr subsystem, 0 of xdatum (0 unchecked, 0 orphan) and 0 of xref (0 dead, 0 orphan) found.
[    2.037152] VFS: Mounted root (jffs2 filesystem) on device 31:3.
[    2.043702] devtmpfs: mounted
[    2.047024] Freeing unused kernel memory: 224K
[    2.296708] FAT-fs (mmcblk0): Volume was not properly unmounted. Some data may be corrupt. Please run fsck.
mdev is ok......
[RCS]: /etc/init/S11
[    2.376306] random: nonblocking pool is initialized
[    2.383939] jffs2: notice: (570) jffs2_build_xattr_subsystem: complete building xattr subsystem, 0 of xdatum (0 unchecked, 0 orphan) and 0 of xref (0 dead, 0 orphan) found.
net.core.wmem_max = 26214400
net.core.wmem_default = 26214400
application start up
[    2.440720] @@@@@ inner codec power up@@@@@@

zhixia login:

问题记录

在使用jffs2的时候你可能会遇到一些问题，下面列出常见的问题：

1.启动出现wrong erase size

[    1.080526] jffs2: Node at 0x00007944 with length 0x00000a7c would run over the end of the erase block
[    1.090478] jffs2: Perhaps the file system was created with the wrong erase size?
[    1.090489] mmcblk0: mmc0:0001 SD32G 29.1 GiB
[    1.103183] jffs2: jffs2_scan_eraseblock(): Magic bitmask 0x1985 not found at 0x00007948: 0x0a7c instead

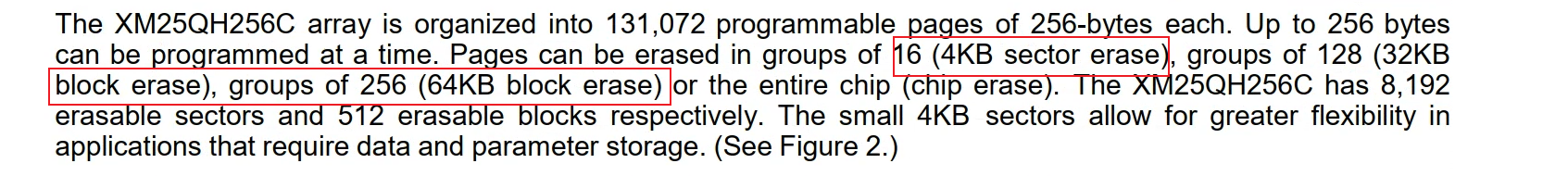

出现这种问题一般是flash的擦除大小和制作jffs2的erase大小不一样导致，查看flash的手册看erase大小，或者看cat /proc/mtd ==》我们查到可以按sector、block、整片擦除

所以有两种解决办法：一种是改flash适配的erase_size或者改制作jffs2时的erase_size大小，为了简单可以直接修改制作jffs2文件系统时的参数。

2.启动出现jffs2: Empty flash

[  197.324942] jffs2: Empty flash at 0x013fff28 ends at 0x013fffd8
[  197.331095] jffs2: Empty flash at 0x013fffdc ends at 0x013ffff4
[  197.337488] jffs2: notice: (1) jffs2_build_xattr_subsystem: complete building xattr subsystem, 0 of xdatum (0 unchecked, 0 orphan) and 0 of xref (0 dead, 0 orphan) found.

问题原因：

This message is generated if a block of data is partially written. It is generally not a sign of any problem.

就是分区大而制作出来的文件系统小，导致分区后面没有jffs2文件系统的节点

解决办法：制作相同分区大小的文件系统就可以了

3. Magic bitmask not found

[    1.831034] jffs2: Empty flash at 0x010d7524 ends at 0x010d7594
[    1.837221] jffs2: jffs2_scan_eraseblock(): Magic bitmask 0x1985 not found at 0x010d7594: 0xff7f instead
[    1.847216] jffs2: Empty flash at 0x010d7598 ends at 0x010d779c
[    1.853350] jffs2: jffs2_scan_eraseblock(): Magic bitmask 0x1985 not found at 0x010d779c: 0xfbff instead
[    1.863321] jffs2: Empty flash at 0x010d77a0 ends at 0x010d77bc

mkfs.jffs2 -s 的参数问题 对照FLASH的大小再重新生成镜像文件过即可

4.Requested init /linuxrc failed

[    1.107416] jffs2: notice: (1) jffs2_build_xattr_subsystem: complete building xattr subsystem, 0 of xdatum (0 unchecked, 0 orphan) and 0 of xref (0 dead, 0 orphan) found.
[    1.123603] mmcblk0: mmc0:aaaa SN32G 29.7 GiB
[    1.128943] VFS: Mounted root (jffs2 filesystem) on device 31:3.
[    1.135455]  mmcblk0: p1
[    1.138285] devtmpfs: error mounting -2
[    1.143043] Freeing unused kernel memory: 264K
[    1.147853] Kernel panic - not syncing: Requested init /linuxrc failed (error -2).
[    1.155847] Rebooting in 10 seconds..

解决办法：busybox编译时采用静态编译，这种情况遇到的较少，可以看下自己的具体原因。
