基本概念
基本块:是语句的一个序列,从第一条执行到最后一条
- 不能从中间进入,不能从中间退出,即跳转指令只能出现在最后

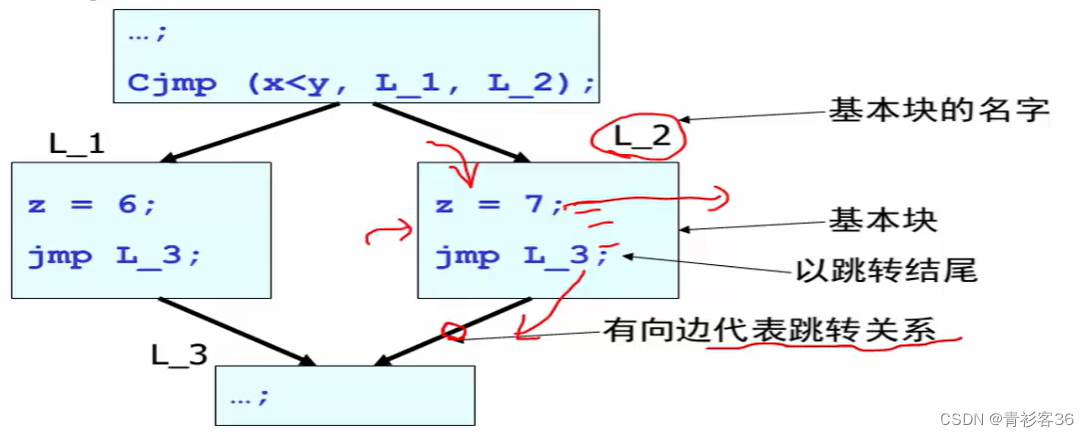

控制流图:控制流图是一个有向图G=(V,E)
- 节点V:是基本块
- 边E:是基本块之间的跳转关系

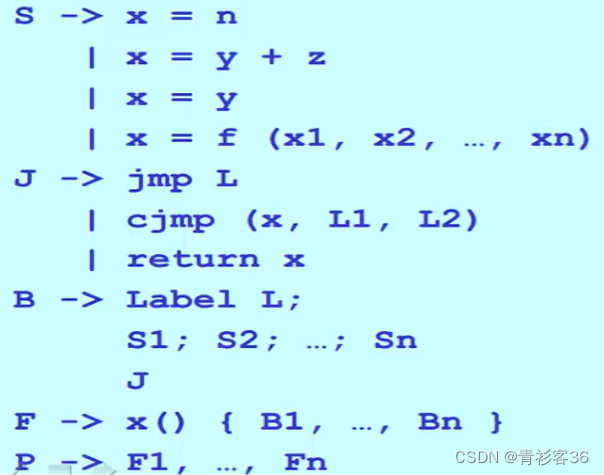

控制流图的定义
是更精细的三地址码
数据结构定义(以B为例)
struct Block {
Label_t label;
List_t stms;
Jump_t j;
};
如何生成控制流图?
(1)可以直接从抽象语法树生成
- 如果高层语言具有特别规整的控制流结构的话较容易
(2)也可以先生成三地址码,然后继续生成控制流图
- 对于像C这样的语言更合适,因为其中包含像goto这样的非结构化的控制流语句
- 更加通用(阶段划分!)

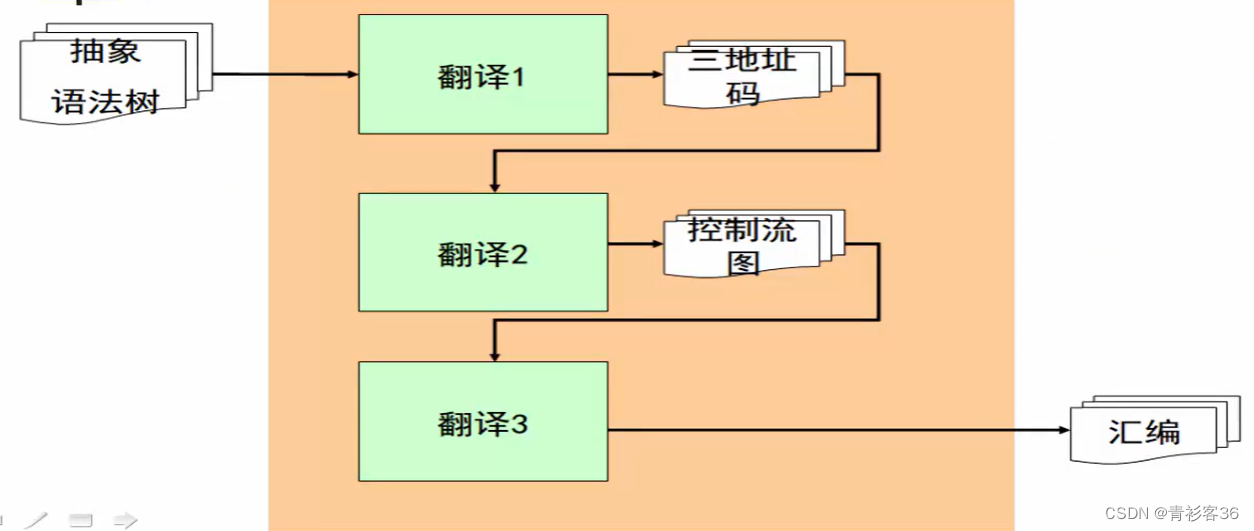

使用控制流图的编译器结构
由三地址码生成控制流图算法(线性扫描算法)
List_t stms; // 三地址码中所有语句
List_t blocks = {}; // 控制流图中的所有基本块
Block_t b = Block_fresh(); // 一个初始的空的基本块
scan_stms()
{
foreach(s ∈ stms)
if (s is "Label L") // s是标号
b.label = L;
else (s is some jump) // s是跳转
b.j = s;
blocks ∪= {b};
b = Block_fresh();
else // s是普通指令
b.stms ∪= {s};
}
控制流图的基本操作
● 标准的图论算法都可以用在控制流图的操作上
- 各种遍历算法、生成树、必经节点结构等等。
● 图节点的顺序有重要的应用
- 拓扑序、逆拓扑序、近似拓扑序等等。
这里我们不详细展开这些算法,而是通过研究一个具体的例子来展示基本图算法的应用
- 死基本块删除优化
例子:死基本块删除优化
int f()
{
int i = 3;
while (i < 10)
{
i = i + 1;
printi(i);
continue;
printi(i);
}
return 0;
}

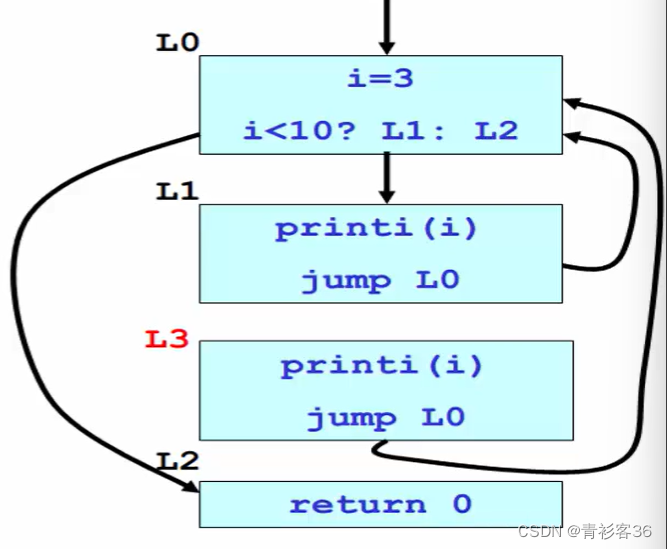

对上述程序,构建出对应的控制流图如下(L0为入口块,L2为出口块)
通过观察我们可以看出,上图中并没有任何一条边进入L3(即L3的入度为0),L3这个块是从L0出发对这个图做遍历不可达的一个块,这样的块称为死基本块。这个块是不可能被执行到的。
死基本块删除算法
- 输入:控制流图g
- 输出:经过死基本块删除后的控制流图
dead_blocks_elim(g)
dfs(g);
for (each node in g)
if (!visited(n))
delete(n);
