文章讲述了在导入网表时遇到的SPMHNI-191和SPMHNI-195错误，这两个错误与设备符号检查和缺失引脚有关。问题源于元器件属性中的NC_PINS，在Options-CISConfigurationFile-Setup的PartDatabase中可能有名为NC的属性。解决方法是检查并删除或重命名这个属性，通过EditProperties删除NC栏，从而消除NC_PIN行。
导入网表时报下列错误

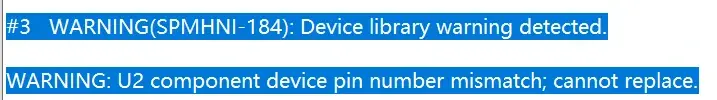

#1 ERROR(SPMHNI-191): Device/Symbol check error detected.
ERROR(SPMHNI-195): Symbol 'xxxx' for device 'xxxx' is missing pin '2'.
查看网表文件pstchip.dat发现元器件中存在"NC_PINS='(0)';"一行。
body
PART_NAME='MARK';
JEDEC_TYPE='MARK-BAD';
VALUE='BAD-MARK[NC]';
NC_PINS='(0)';
end_body;
解决方法：
检查元器件在建立的时候属性是否含有NC属性。

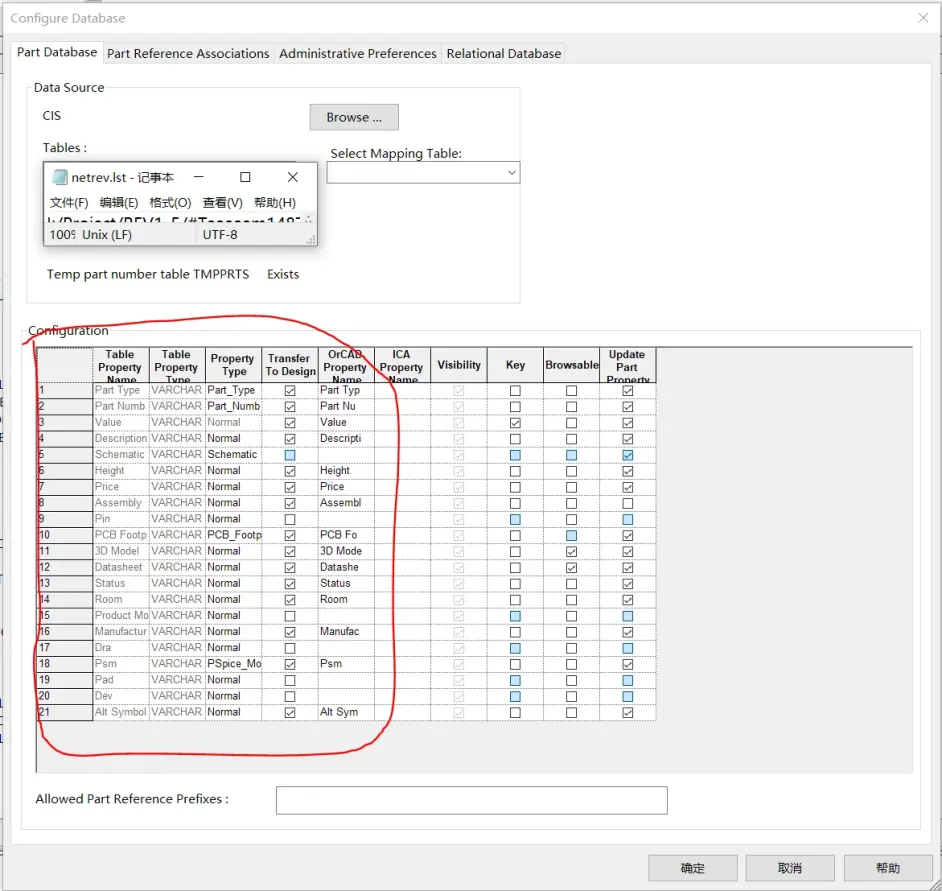

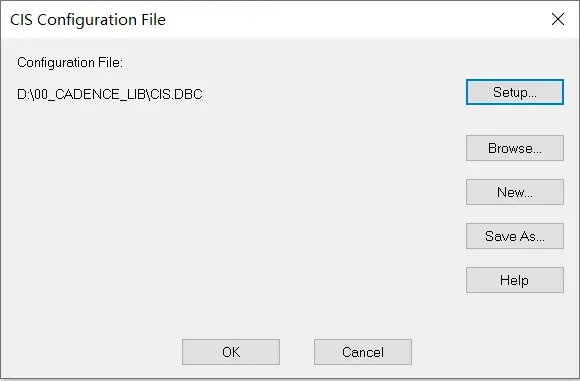

检查下"Options -> CIS Configuration File -> Setup","Part Database"选项卡，
"Configuration"区域中众多属性中是否含有命名为“NC”的属性

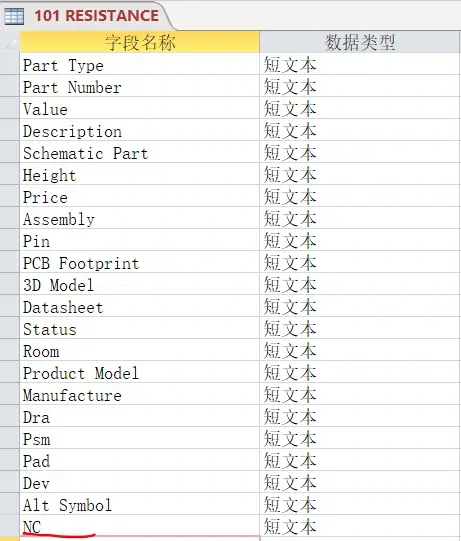

有的话，需要把CIS数据库中的NC栏重命名掉，或者删掉

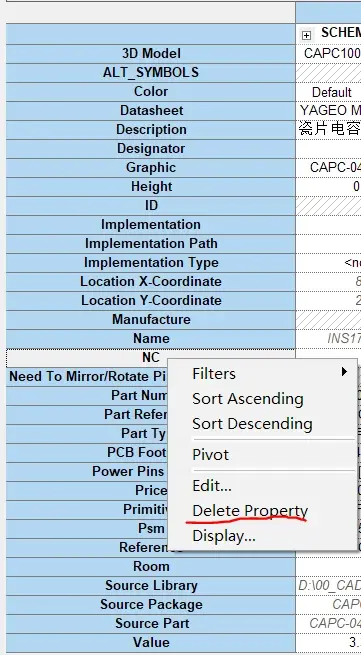

然后在"Edit properties"中，选中“NC”栏，右键"Delete Property"删除，再生成网表就没有“NC_PIN”这一行了。
