一文了解声波配网

一、什么是声波配网

• 现在很火的一些智能硬件，比如对话机器人，智能音响等，在使用的过程中都是需要联网的，比如联网抓取语料，获取服务器指令，或者与手机APP绑定。而由于成本限制，这些智能硬件很多又没有屏幕、键盘或者其它输入设备无法输入WIFI初始化信息（SSID+密码）。所以通过手机播放声波把WIFI的初始化连接信息传递给智能设备，让设备识别完成WIFI初始化流程建立网络连接是值得考虑的一种方式。

二、声波传输的技术原理

• 显然声波配网技术中的技术难点就是声波传输技术。而声波传输的应用其实已经很广啦：支付宝的声波支付，QQ音乐中的歌曲的声波分享，茄子快传，蛐蛐儿等等。
  声波传输可以理解为类似NFC的一种近场通讯技术。听起来很高大上有没有~

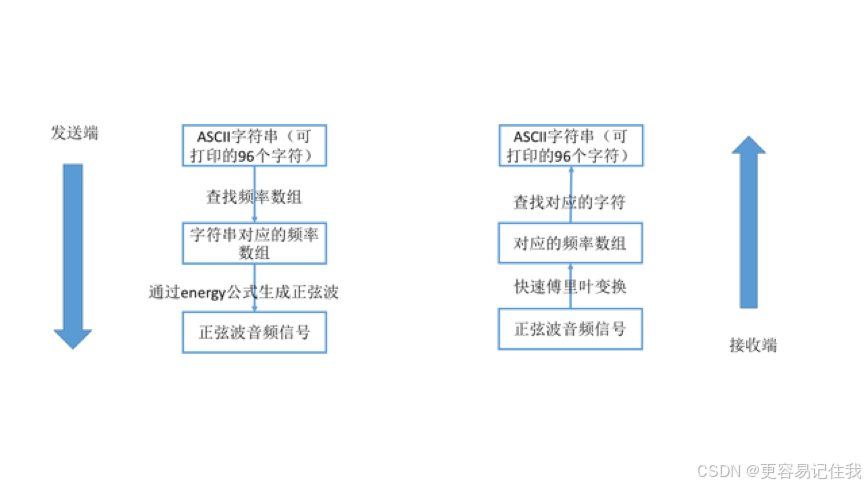

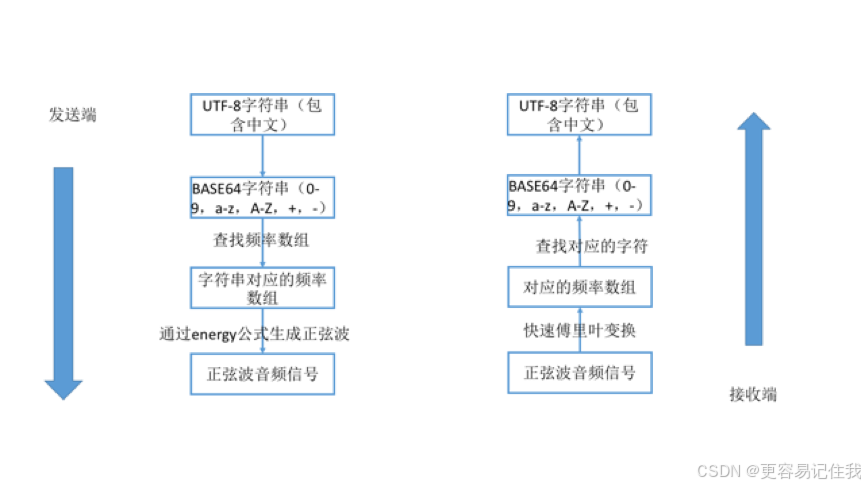

• 可以近似理解为对称加密，加解密的过程大概如下所示


• 简单的说就是在发送端把你把要识别的字符映射成频率，然后把一个频率映射成一个音节信号（单频率的正弦波）编码成音频播放；在接收端接收到音频信号后，解析出频率，然后根据两边共同的码表找到频率对应的字符，从而解码出数据。具体来说就是我们可以将700HZ的正弦波对应成字符’a’，800HZ的正弦波对应数字’b’，900HZ的正弦波对应数字’c’，以此类推。那么数字串"abc"就对应成频率串就是{700，800，900}，然后把这个频率串变成3个音节的正弦波音频。如果规定每个音节持续100ms，则{700，800，900}对应300毫秒的音频段。接收方录制声音，对收到的声音进行解析，识别出700HZ，800HZ，900HZ三段正弦波频率，然后查找码表，解码出的字符串就是"abc"。

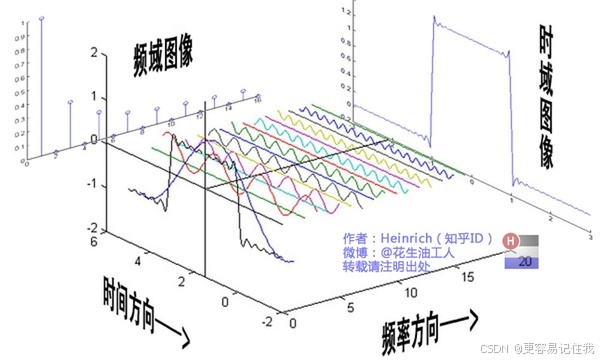

• 关于声波传输最根本的原理其实是时域频域的相互转换，所以我们绕不开傅里叶变换的相关知识

• 网上关于声波传输的资料不多，零星几篇分析原理的文章详细写了声波的编码，解码却是一笔带过。Github上面能找到的开源项目，识别成功率高的没有核心代码有完整源码的识别成功率又达不到投入实际中使用的要求
• 最终的效果是在手机中等播放音量，距离接收端30cm内的时候可以做到识别成功率100%，不受环境噪音影响，没有传输长度的限制（网上有一个说法【一般来说传输总字符如果达到40个以上，解码正确率就会下降，数据量越大，出错率就会升高】）。当然随着距离的增加，受环境噪音的影响，成功率也就有所下降。不过用作配网，30cm够用啦，有处理音频底子的可以加降噪的算法，这样识别距离就可以变长
