USB转TTL模组接线（最小系统版常用） 附：下载方法&设置

前言：

有部分最小系统版的设计上，没有集成该模块。只有一个usb device，这个端口是不能进行程序下载的。J-Link也不一定有，或者嫌贵不想整。那咋办咧~ tb搜索之后，不到10块钱的玩意，然后电脑安装CH340驱动，就可以把程序下载到单片机当中运行了。

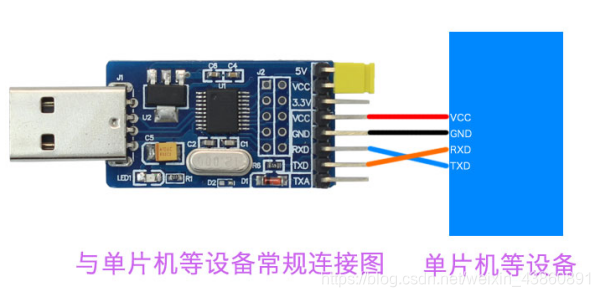

接线示意图

端口解释

TXD(Transmit external data): 发送数据端口

RXD(Receive external Data): 接受数据端口

usb转ttl模块，VCC,GND对接。 转换模块的 RXD接入单片机的TXD, TXD接入单片机的RXD.

下载方法

下载操作

编译完成后，找到.hex文件，打开FLYMCU进行下载

单片机上，BOOT0置1（高电平），BOOT1置0（GND）

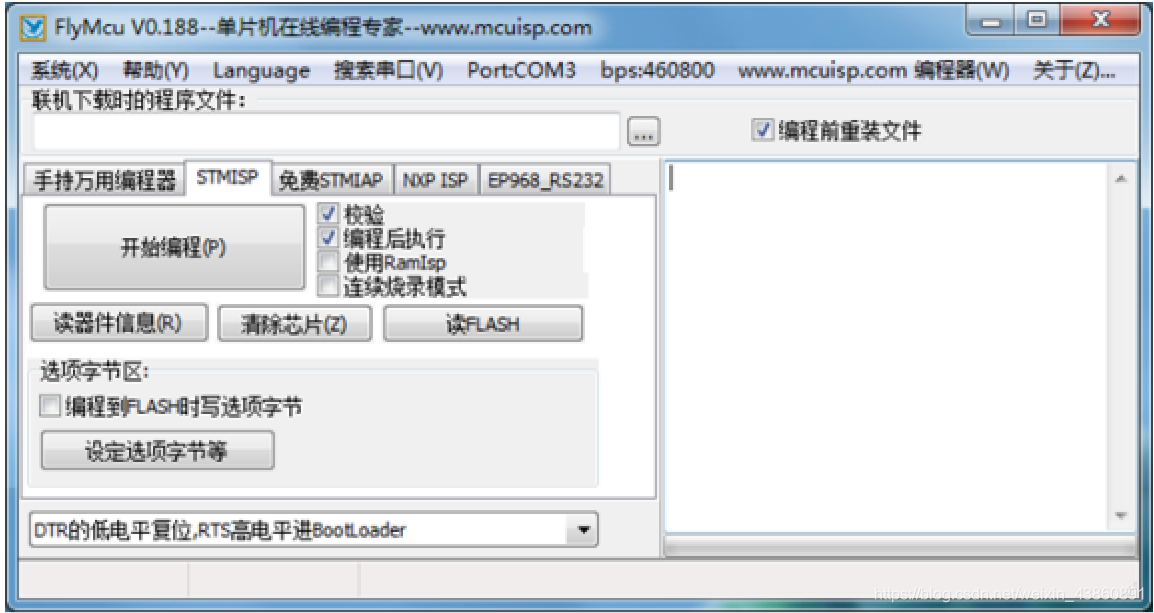

FLYMCU的设置，注意bps波特率的大小。选中需要下载的程序时，点击开始编程，同时按下单片机上的reset键（正点原子的stm32有一键下载，需要设置–“DTR的低电平复位，RTS高电平进Bootloader”，具体查看手册和参考资料）

程序启动

如下图：
这种方式下载程序后，设置主闪存存储器启动模式。BOOT0，BOOT1均置1.
按下reset后，程序就可以成功运行。
