计算机组成原理 实验四 寄存器堆的设计与实现

使用Logisim设计和实现mips寄存器堆（即，regFile），具体要求如下：
1，包含两个读寄存器号输入端口RD1和RD2，用来分别指定待读出数据的两个寄存器，这两个寄存器可能相同，也可能不同。读出的数据分别通过data1和data2两个输出端口获得；
2，包含一个写寄存器号输入端口WR，用来指定待写入数据的寄存器，数据通过dataIn端口送人寄存器；
3，数据写入时，需要写使能信号有效，即，regWrite=1，并在时钟clk上升沿到来时写入数据；
4，数据线位宽为32bit，端口号位宽5bit，时钟和写使能信号位宽1bit，实验时实现4~8个寄存器的读写控制即可。

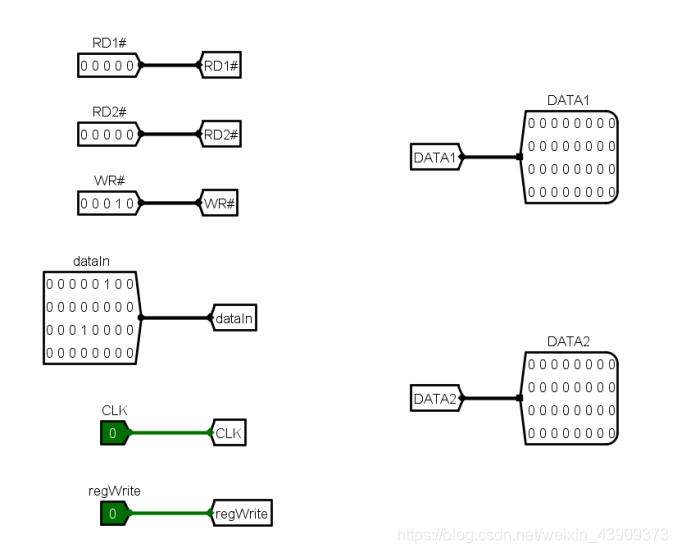

mips寄存器堆的外形如下图所示。

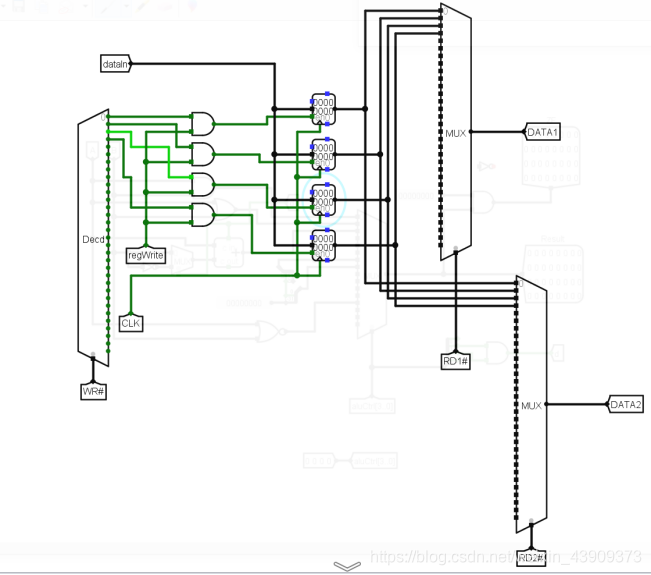

依题意、设计如下：
