NB-IoT从原理到实践 学习笔记 Part 11-12 （NPSS、NSSS）

第11讲  NB-IoT下行主同步信号NPSS



网优四剑客： 小区搜索（Cell search）、下行传输 （DL Transmission）、随机接入（Initial Acess）、上行传输（ UL Transmission）



Zadoff - Chu Sequence / ZC序列

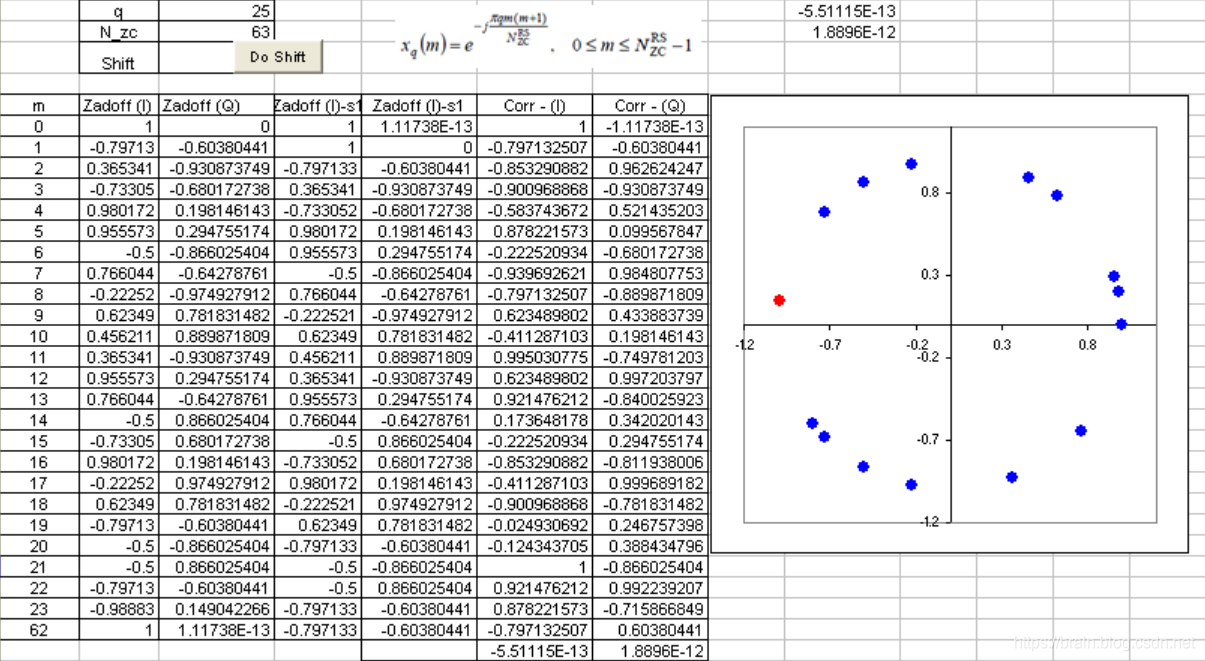

q：根序列； N_zc：序列长度； Shift：循环移位数； Zadoff(0),Zadoff(Q)支路序列值； 右上角：相关性计算结果



ZC序列的优势：

1. 恒定的幅度特性 e^(-j theta) = cos(theta) - j sin(theta)， 幅度是圆的直径，1；

2. 很好的自相关性：原序列和循环移位后的序列正交，无干扰；

3. 互相关性很好

应用：PSS、PRACH、PUCCH DMRS、PUSCH DMRS、SRS



在LTE中，PSS序列一共有三个，携带了小区组内ID，计算PCI要用到；  NB中只有一个，不带PCI。

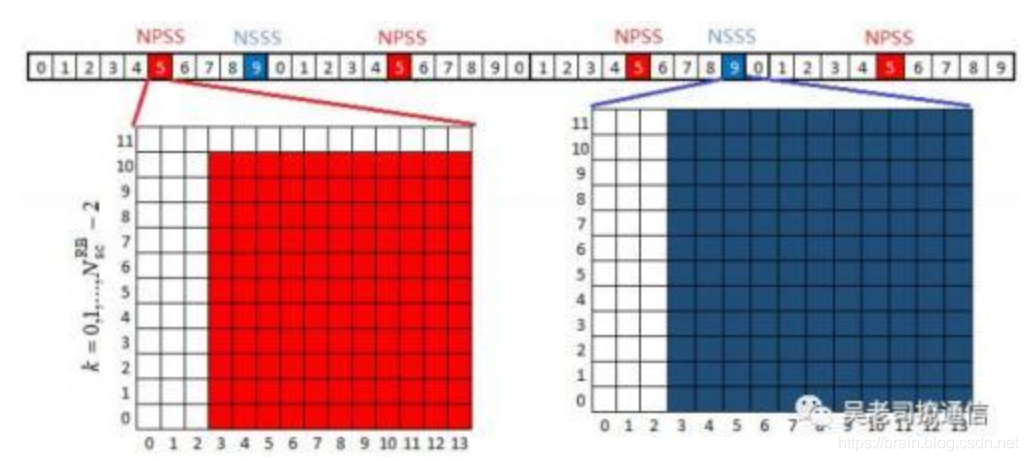

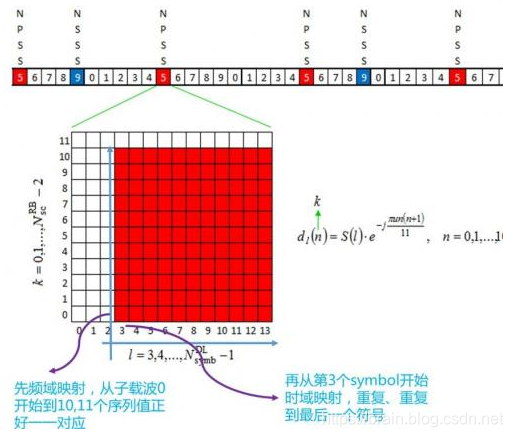

频域上，固定在每个帧的5号子帧（共11个子载波，11号不用），周期10ms。 时域上固定预留前3个符号



NPSS信号的生成

Narrow-band Primary Synchronization Signal

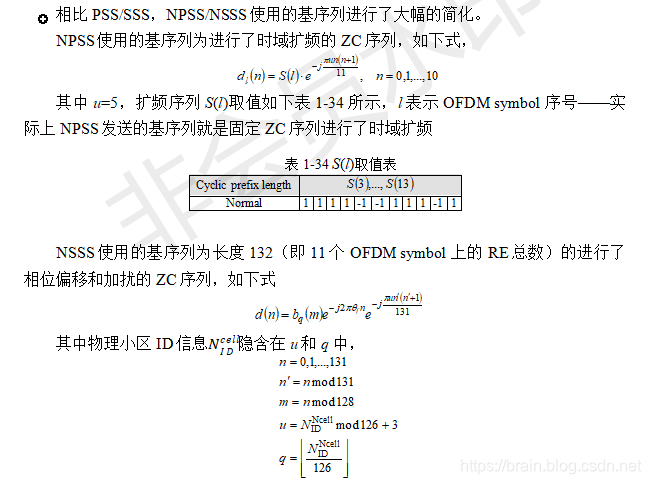

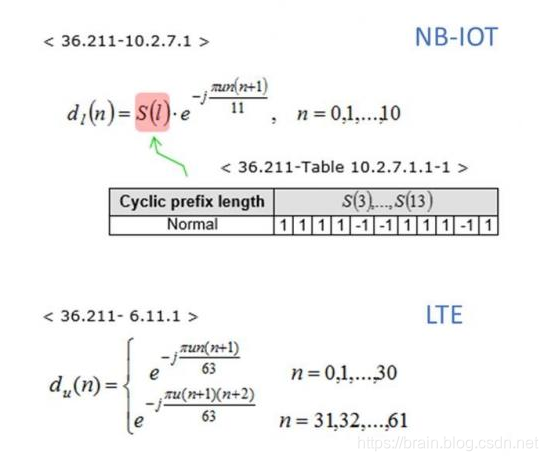

NB基础序列为长度11的短ZC序列，LTE中为长度63的长序列。 NB公式中u的取值固定为5，也就是NPSS所有小区都是相同的；而PSS中u有三个，25,29,34，这就是为什么PSS中可以携带部分PCI信息的根本原因（组内ID号）。







第12讲 NB-IoT下行辅助同步信号 NSSS

NB的NSSS相当于LTE的SSS信号，NSSS基于11位，NSSS基于131位的长度。

NPSS短序列，NSSS长序列。

NSSS的作用是用于终端获取504个小区ID信息（PCI）以及80ms的帧定时信息（80ms无线帧）

cell groups   0...167，  cell ID  0...503



NSSS信号的生成

Narrow-band Secondary Synchronization Signal



NSSS生成逻辑示意图



主要思想就是PCI参与了ZC序列的置位，同时也参与了扰码序列的生成，最终得到了NSSS序列。但是因为80ms内帧定时关系，系统又设计了帧定时循环移位。



1)为什么NSSS序列是132位？请仔细盯着图看NSSS的资源占用，NSSS占用的资源块正好是11*12=132个RE，所以生成的132位的NSSS正好与132个RE一一对应。



2) 怎么将PCI是504个与NSSS对应起来？如果将u和q一起联合起来看，可以认为u分group（126），q分小区ID（4），126*4=504。是不是跟LTE PCI有异曲同工之妙呢？





NB和LTE的同步信号对比：

	NB-IoT NPSS NSSS	LTE（R8）  PSS  SSS
PSS SSS频率	NPSS 11个子载波 NSSS 12个子载波	中心频率大的72个子载波 实际使用上下各31个子载波
PSS 时域	5子帧，占用11个synbols	每帧的0，5子帧，占1个symbol
SSS 时域	9子帧，占用11个synbols	每帧的0，5子帧，占1个symbol
周期	NPSS 10ms， NSSS 20ms（偶数帧）	PSS 5ms， SSS 10ms
PSS sequence	长度11的ZC序列	长度未63的ZC序列
SSS Sequncence	长度11的ZC序列 和 Hadamard序列	2个31长度m序列和PN序列组成
PCI获取	0-503， 由NSSS指示，由 ZC root index and a binary scrambling sequece得到	PCI=PSS+3*SSS
其他	NSSS通过4个时域云环偏移得到80ms边界
