【等保笔记】三级等保拓扑图解读

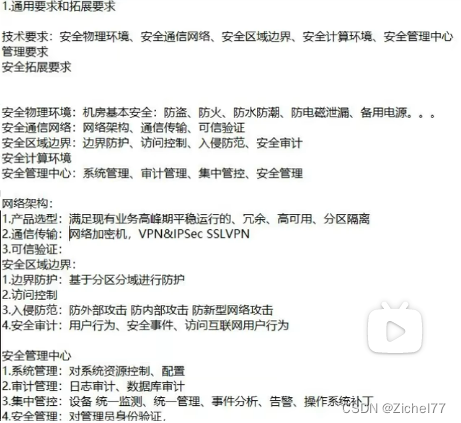

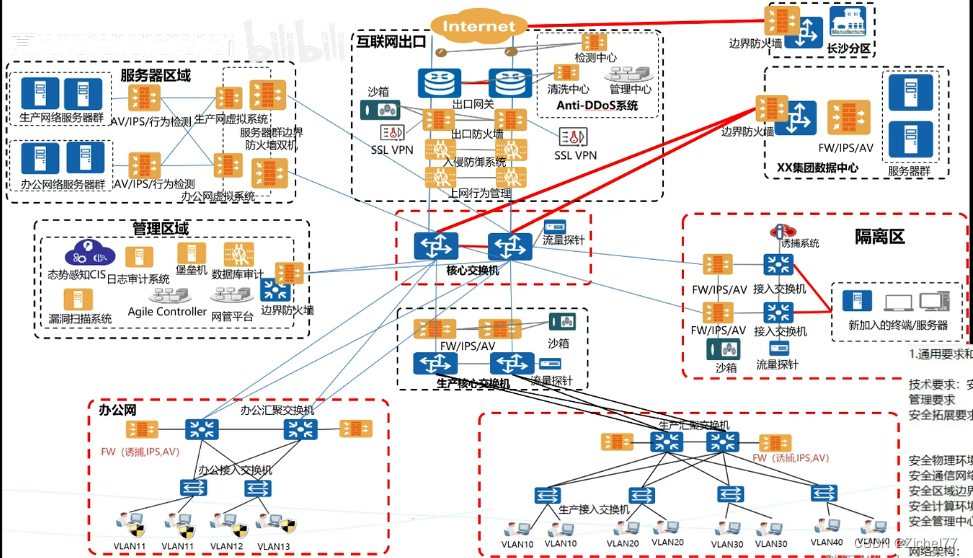

1. 互联网出口

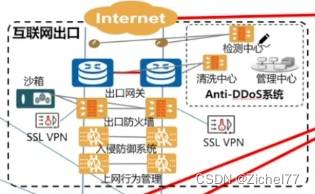

• 从互联网接入进入到出口网关中间，部署了一个检测中心，用于做流量清洗和检测的操作，来抵御DDoS攻击。
• 左边的沙箱将流量镜像过来先模拟运行一遍，流量没有问题再向内部灌注，从内往外同理要进行测试，针对的是可执行文件而不是所有的
• SSL VPN放在出口一侧，所有外界流量需要先进行一边检验，匹配防火墙的策略，才允许访问内部系统。基于七元组即源目的MAC，源目IP，端口号应用来识别的
• 入侵防御系统
• 上网行为管理：内部需要访问互联网时必须部署上网行为管理系统，对行为做出审计

2. 核心交换区域

3. 服务器区域

在核心交换机的左上

部署了防火墙双机，也具有防病毒、入侵防御以及行为检测等安全设备，也可以认为是集成在防火墙中的安全功能。来对跨区的流量做安全限制

4. 管理区域

部署有态势感知，漏扫，日志审计，堡垒机。数据库审计等。
也有部署防火墙，因为区域和区域之间只需要防火墙进行接入的

4. 某地分区

通过互联网经过防火墙或者网关做VPN形成隧道

5. 集团数据中心

也需要部署防火墙，IPS，防病毒等设备

6. 隔离区

由于新加入的终端不可信，所以必备沙箱还有诱捕系统即蜜罐，判断行为是否符合要求
流量探针：对流量进行审计，传递到态势感知系统上
其实隔离区不是一个单独的区域，二十在办公网和生产网中的一个逻辑区域
因为新加入的终端一定是通过办公网或者生产网进来的

7. 生产网交换机

配置和隔离区基本上是一样的

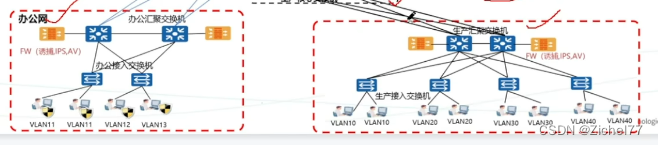

8. 汇聚

做了VLAN隔离
流量汇聚+旁挂防火墙

9. 总结

所有设备都是双份的，符合高冗余可靠的标准
分区分域，区域之间有防火墙、访问控制和隔离
边界部署VPN，保证了加密的要求
