ENSP模拟器SNMP试验

一：实验拓扑

所需软件：

（1）MIBBroswer软件或者自己搭建Zabbix。

（2）ENSP模拟器

ENSP配置一台交换机配置IP地址并能与本机互通（网上找文章配置即可），具体配置如下图所示：

交换机作为Agent端：IP地址为192.168.100.50

本机作为NMS端：IP地址为192.168.100.100

结合IP地址查看后续文章数据包的交互信息。

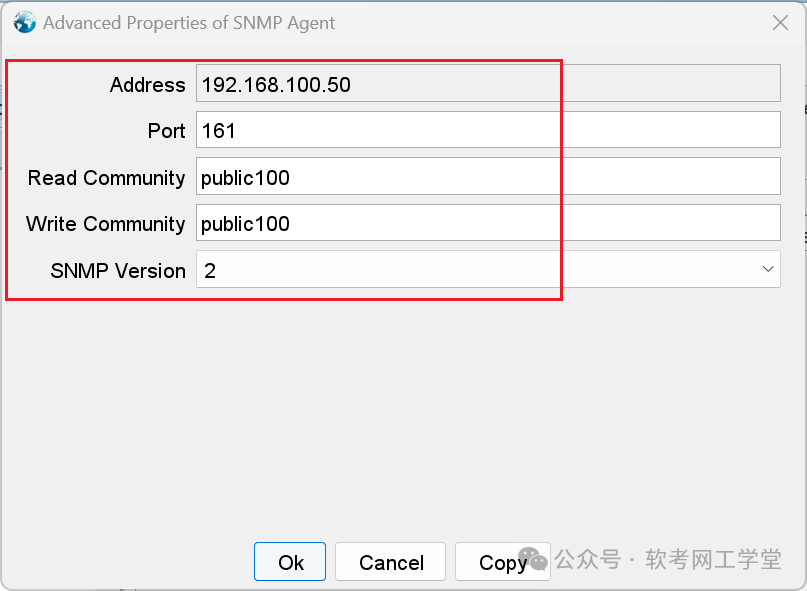

MIB浏览器配置交换机的IP、SNMP版本及团体字：

二：Get报文解析

Get-Request报文：

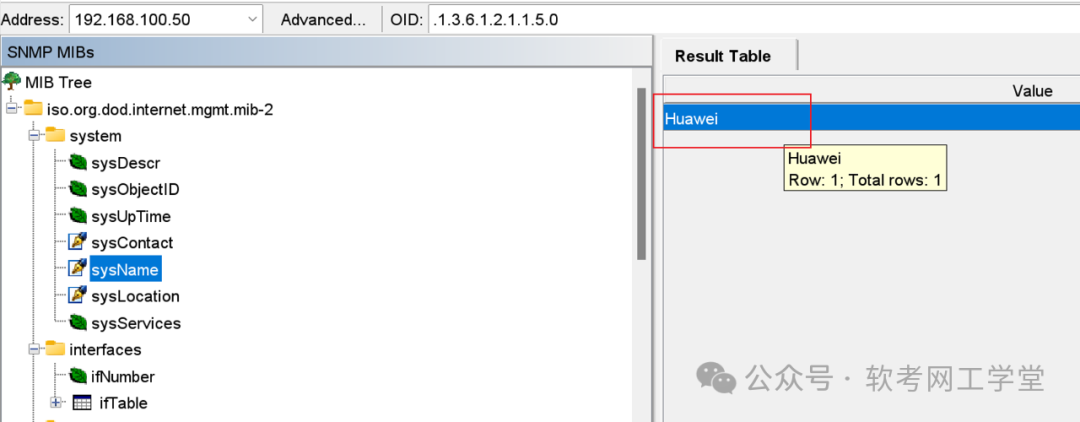

在MIB浏览器上找到sysname字段进行GET，得到的配置信息是Huawei

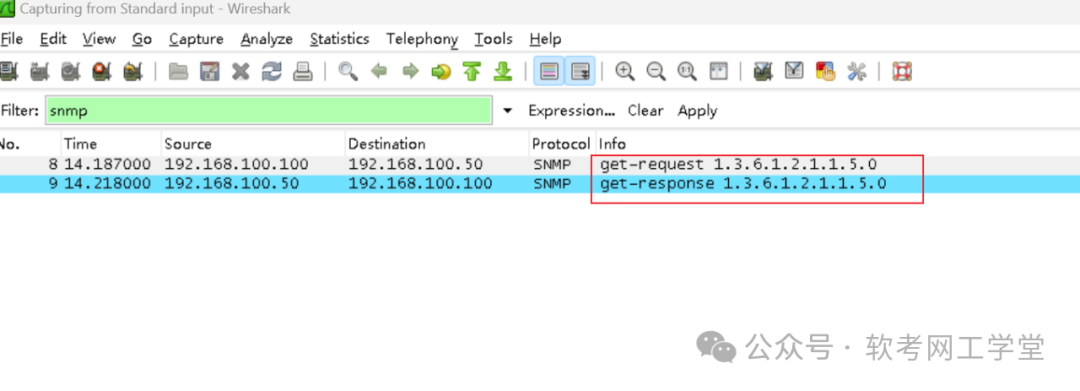

在ENSP上抓包可以看到Get-Request报文和Get-Response报文

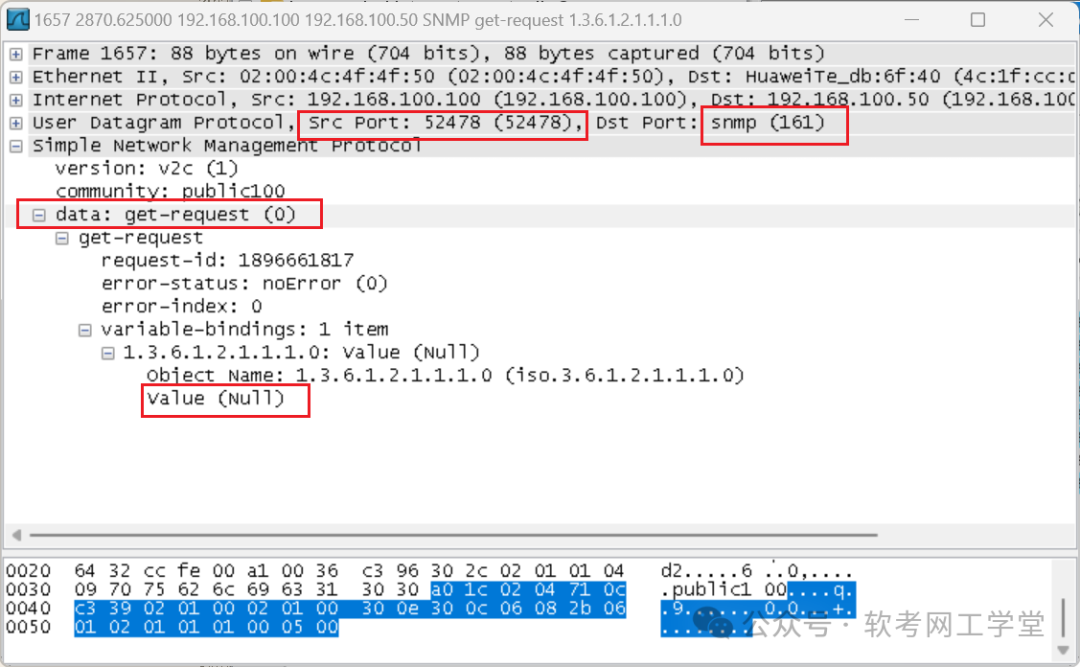

展开Get-Request报文可以看到源端口是随机端口，目的端口是161，value值是空

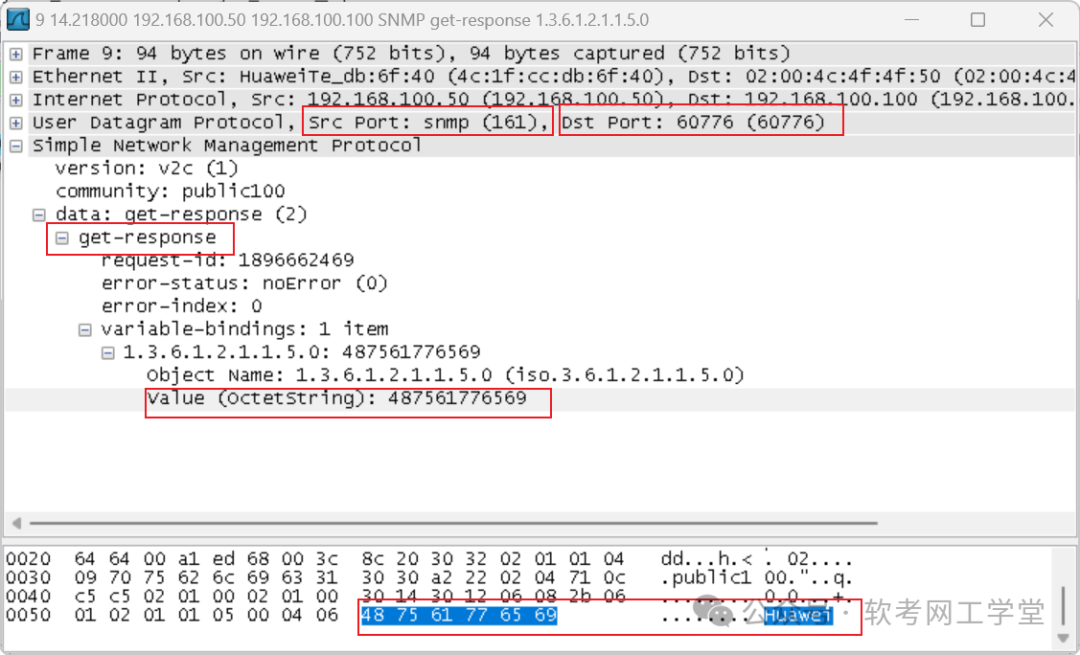

交换机使用Get-Response报文进行回应，value值是Huawei，与MIB浏览器获取到的值一致。

Get-Next-Request报文：

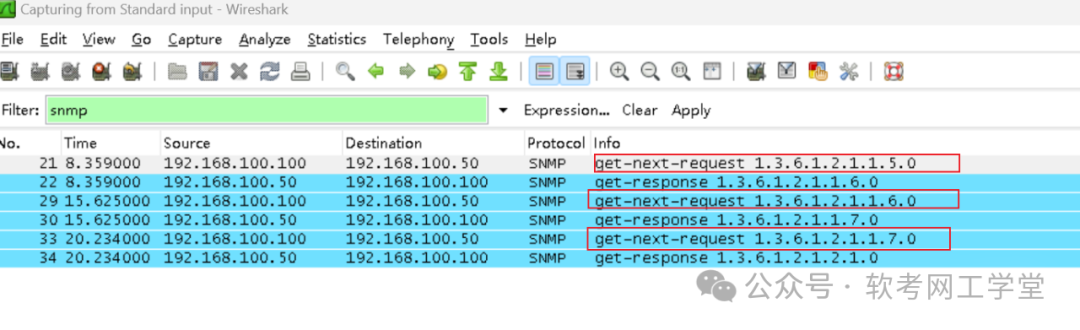

Get-Next-Request报文是连续的进行Get，抓包可以看到对OID逐一进行GET。

关于wireshark抓包学习推荐这两本书，学会wireshark使用可以增强对协议理解和故障分析能力。

三：Set报文解析

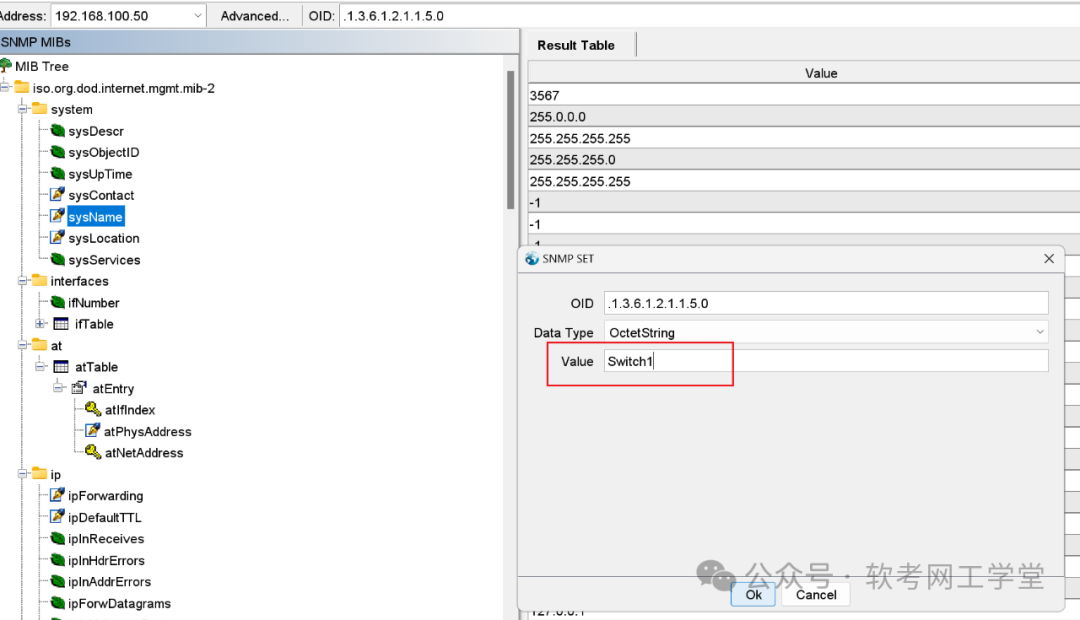

在MIB浏览器上对交换机sysname进行配置，改为Switch1。

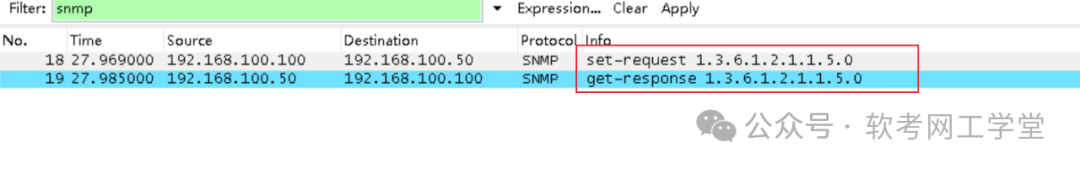

在交换机上抓包可以看到Set-Request报文和Get-Response回应报文：

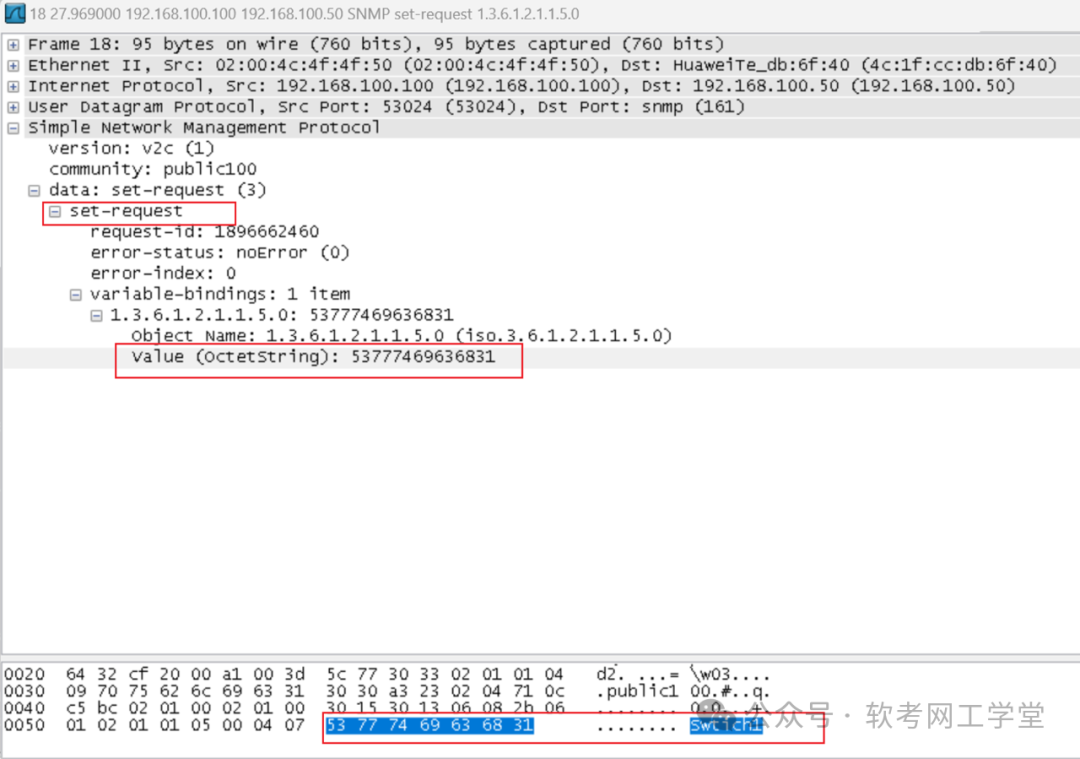

展开Set-Request报文可以看到Value值是Switch1：

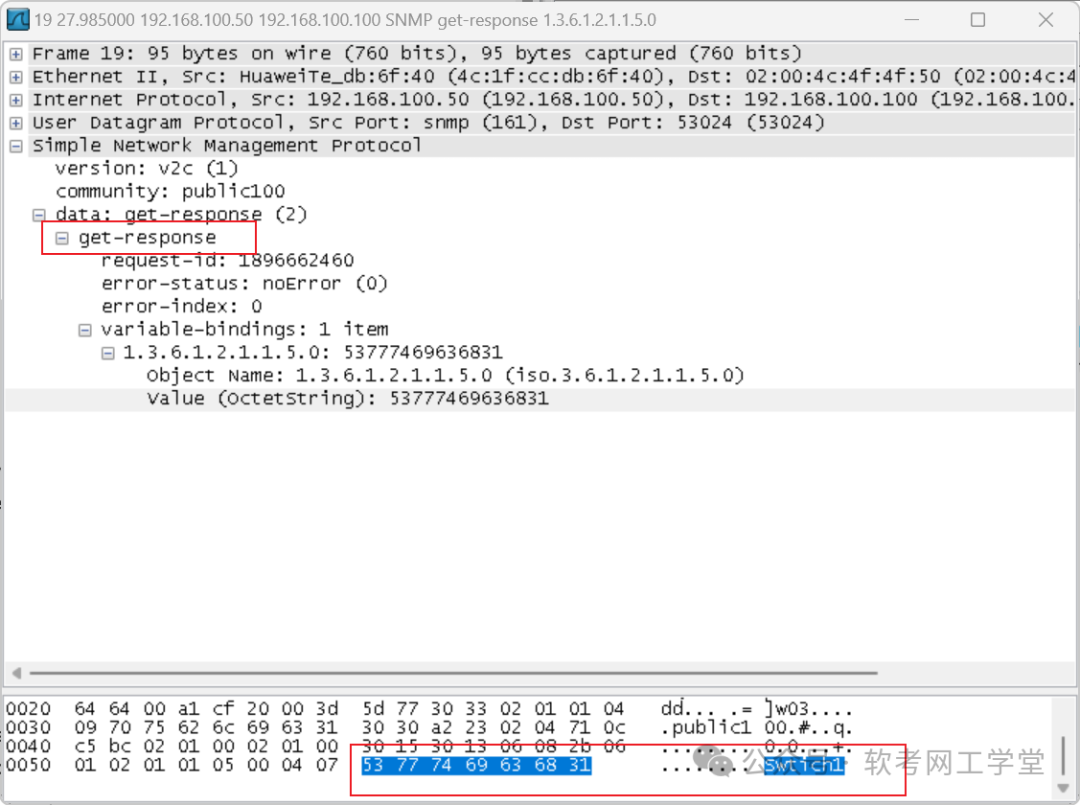

Get-Response回应报文确认了这个值，并且在交换机上可以看到名称已经变成了Switch1：

交换机sysname已变为Switch1

四：Trap报文解析

在交换机上关闭接口产生告警：

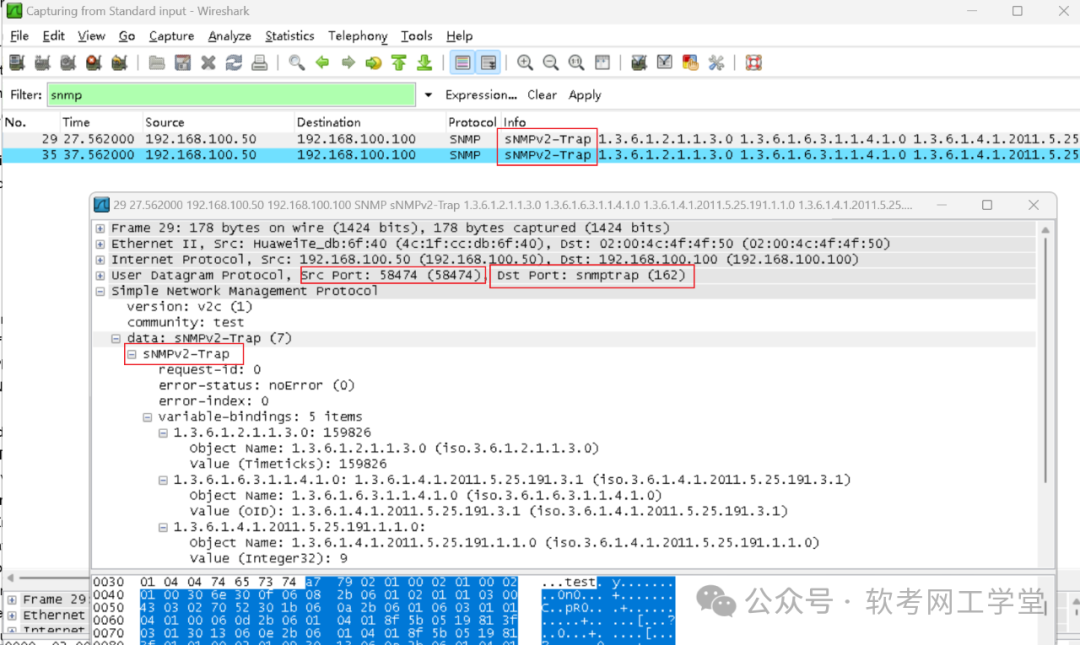

可以看到交换机向MIB浏览器发送Trap报文，源端口为随机端口，目的端口162：

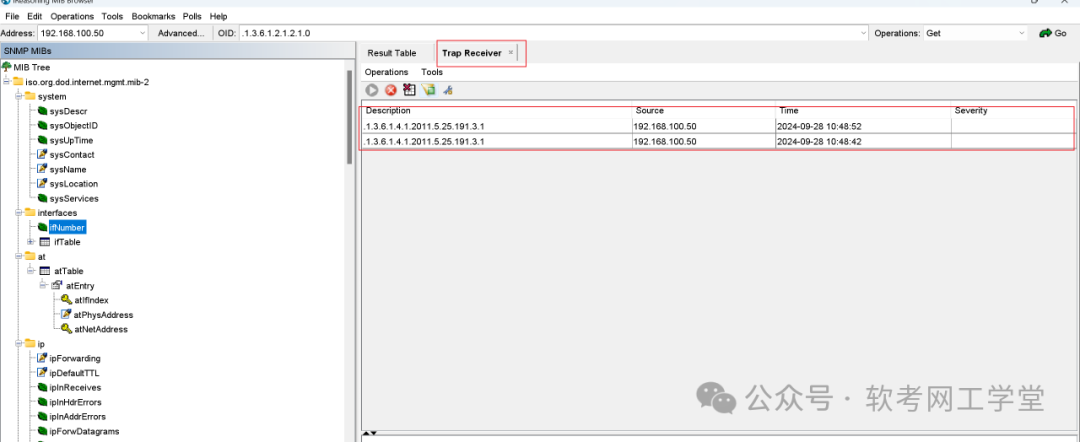

在MIB浏览器上已收到Trap信息：

五：实验总结：

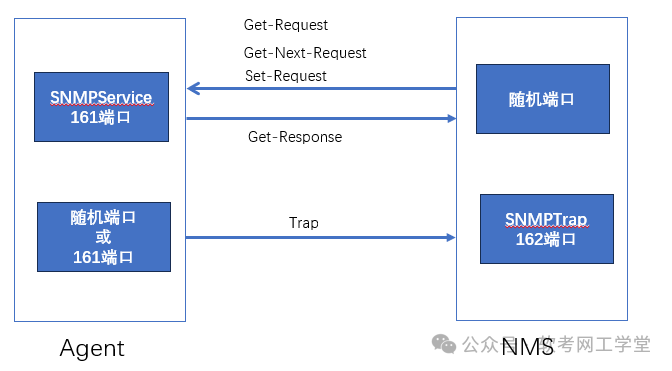

通过实验抓包可以直观了解SNMP五个主要报文的交互及交互端口信息，配合这个图综合记。
