单片机之认识元器件及焊接工作

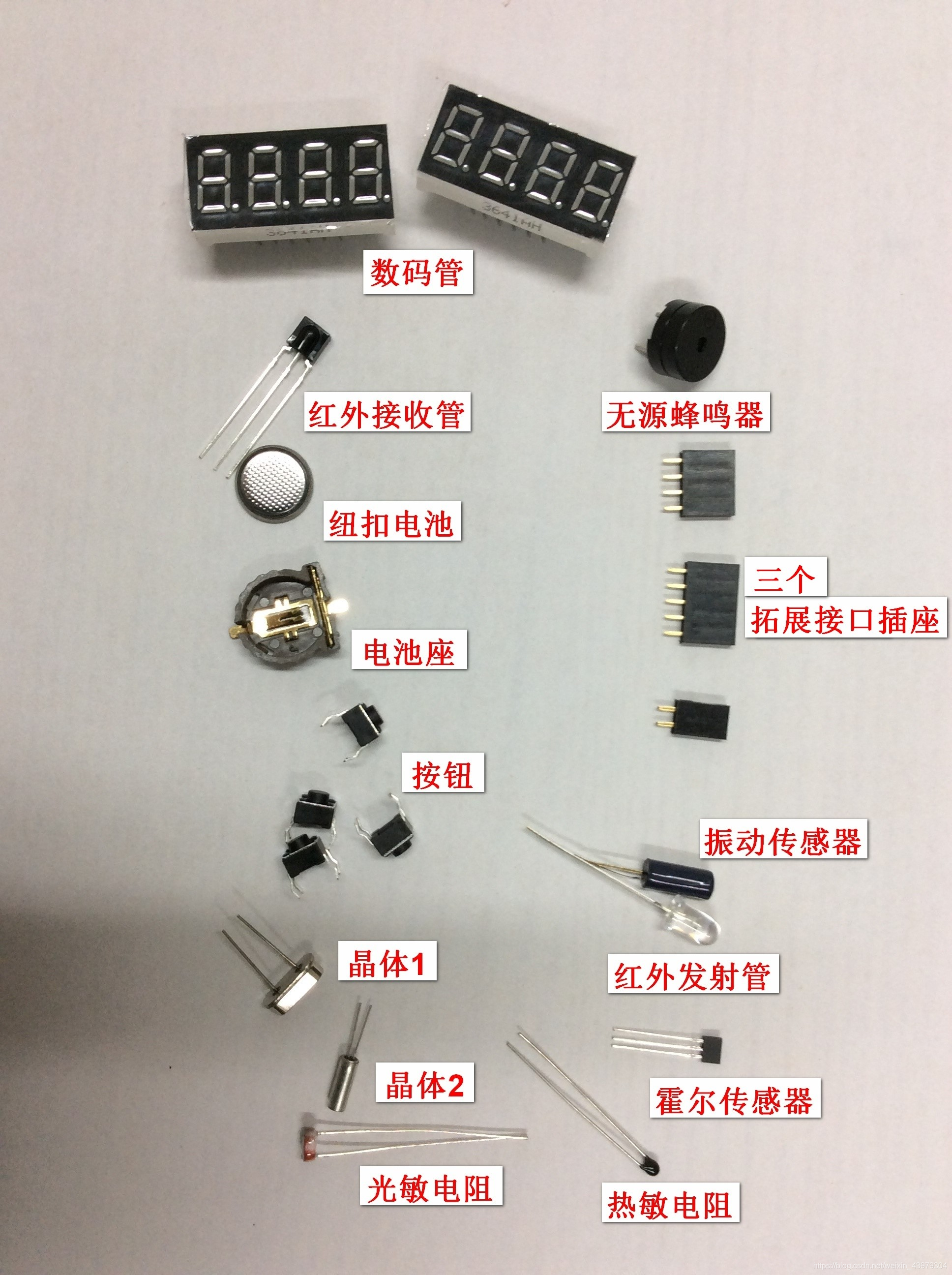

一，认识元器件

二，焊接前的准备工作

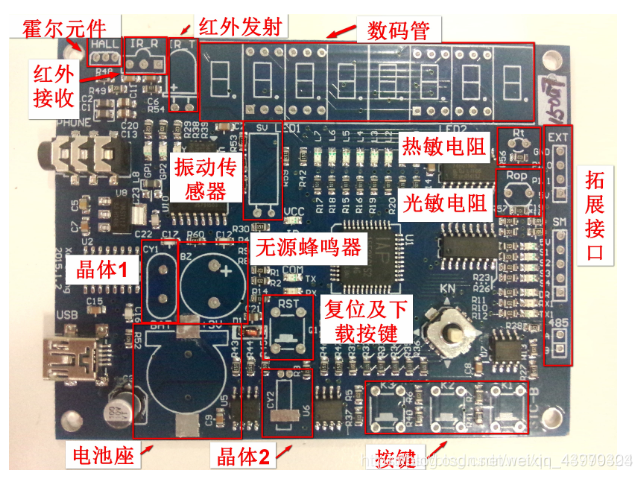

焊接的位置如图：

焊接的时候我们需要使用到电烙铁，故我们需要知道其应该怎么用

电烙铁的使用

我们学校使用的焊台型号为ATTEN936
（加热温度过高，要小心使用）

• 当络铁为加热状态时，电焊台面板上的指示灯为红灯闪烁
• 电焊台工作时，络铁温度适宜的调整范围为300-350℃（注意实际的电络铁有两个温度标识再上面，要看准单位）
• 络铁头的形状为K型（刀头型）
• 正常工作的络铁头为焊接部位无氧化现象，能正常发热，上锡后能很快浸润
• 正确手拿络铁的把握方式为握笔式

三、焊接工作

按键焊接

安装位置为K1，k2, K3, RST
步骤为：
第一步：将按键的四个引脚分别对准相应焊盘，插入电路板的正确位置，按住按键上方，用力往下使按键的四个引脚插入焊盘；

第二步：将电路板翻转到反面，稳定电路板；

第三步：用已经加热的烙铁加热焊盘，如图1-3-5所示；

第四步：送焊锡；

第五步：焊锡离开，烙铁离开，观察焊锡是否圆润光滑；

注意：

• 一个按键有焊点4个
• 按键无正负
• 按键无方向

晶体1焊接

安装位置为CY1
焊接步骤：
第一步：将12MHz晶体1插入电路板上相应的安装位置CY1，用手指按住晶 振1的上方使其与电路板接触；

第二步：翻转电路板至其反面，稳定电路板；

第三步：用已经加热的烙铁加热焊盘；

第四步：送焊锡；

第五步：焊锡离开&
