电子纸驱动IC停在BUSY状态的处理办法（大连佳显）

电子纸驱动IC一般会有一个BUSY引脚，作用是告诉MCU当前电子纸的工作状态。当电子纸正常刷新的过程中，BUSY引脚会处于忙状态，此时MCU无法对IC进行读写操作。

有部分客户反应，在刚开始调试的时候，电子纸初始化容易卡在判忙函数，这种情况主要有以下几种可能：

1. SPI串口通讯失败，IC没有正常工作，这时的BUSY引脚是始终处于低电平状态。
2. 电子纸供电电压偏低，导致IC没有正常工作。
3. 电子纸FPC插反，一般是金手指朝上插接，导致IC没有正常工作。
4. 电子纸驱动程序错误，一般电子纸IC分SSD系列和UC系列，这两款IC的BUSY状态是反的。
5. BUSY引脚未正常接入电路，导致MCU一直判断BUSY为忙状态。

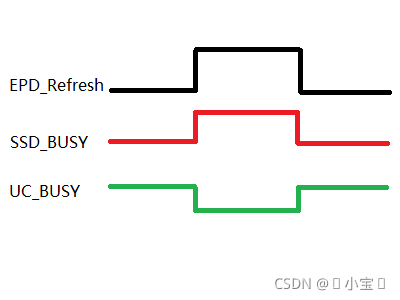

以下是BUSY引脚在电子纸刷新的时候的时序图
