ampire128*64 （preteus）

概述

ampire128*64 就是一块lcd显示屏，可以看成是 128**64 个灯泡组成

“写数据”——函数控制灯泡的亮灭
“写命令”——函数执行 lcd 本身自带的命令

要让 LCD 显示东西

把 LCD 初始化
将要显示的字模数据写入 DDRAM ，就可以控制灯泡的亮灭

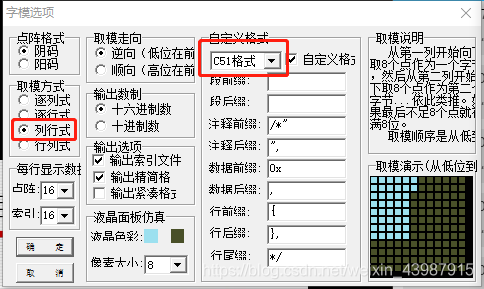

- PCtoLCD2002（取字模软件），使用该软件取出要使用的字模数据
  - 使用说明：修改字模选项

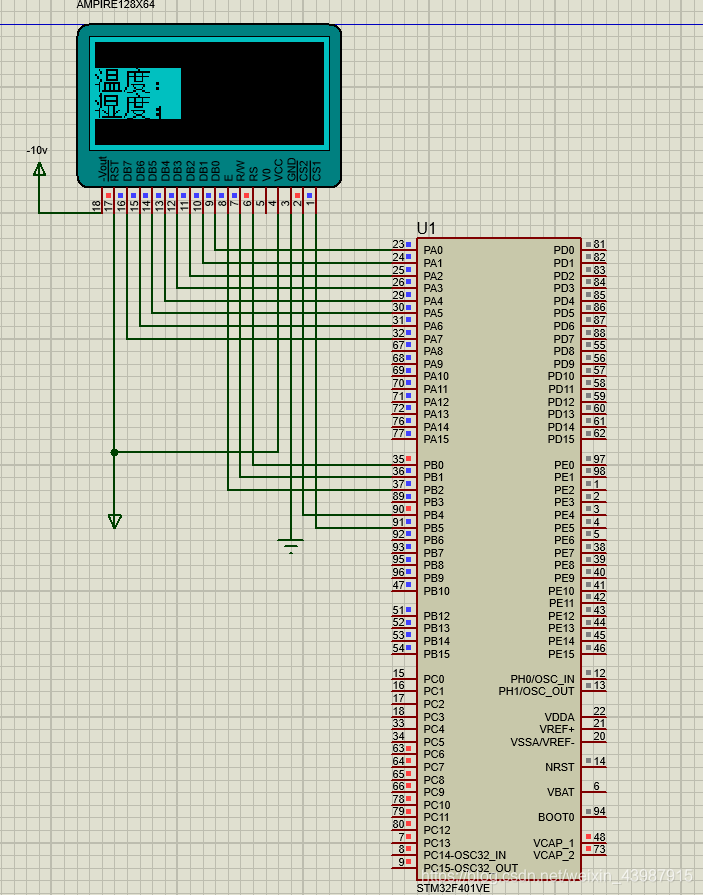

ampire128*64的仿真实物图

在这里插入图片描述
芯片用的是stm32f401VE
芯片仿真没接电源，实物一定要接

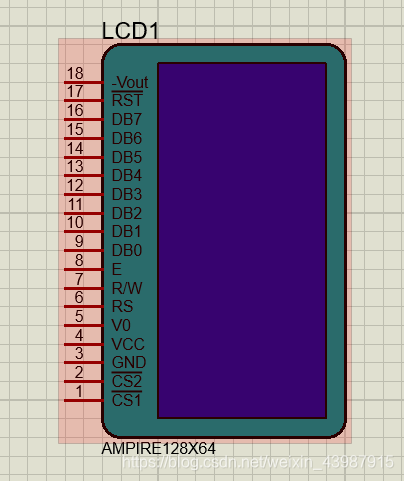

关于ampire128*64的引脚接线

在这里插入图片描述

CS1：左半屏选择引脚，低电平有效。该引脚有效时左半屏幕操作有效

CS2：右半屏选择引脚，低电平有效。该引脚有效时右半屏幕操作有效

GND：电源地

VCC：电源正

V0：LCD的驱动电压，用来调节LCD背景深浅对比度（这个脚悬空不接就可以）

RS：命令/数据控制引脚。该脚为高电平是DB数据线上传输的是数据，该脚为低电平是DB数据线上传输的是命令

R/W：读/写控制引脚。该脚为高电平时从LCD模块中毒数据，该脚为低电平时写数据到LCD模块中。

E：LCD读写使能引脚

DB7 - DB0 ：数据总线

RST：复位脚，低电平复位（直接接高电平）

-Vout：LCD的驱动电源（接-10v的电源）

不懂没关系，照图接引脚就行

仿真程序编写（keil）

查询忙状态 void check_busy()

void check_busy()
{

char a=0;
for(a=0;a<200;a++);    //此处为延时，一段时间后确保处于空闲状态
 //此处为状态查询，查询忙状态，没有使用成功，以后再调试
//RW=1;
GPIO_WriteBit(GPIOB,LCD_RW,1);
//RS=0;
GPIO_WriteBit(GPIOB,LCD_RS,0);
//E=1;
GPIO_WriteBit(GPIOB,LCD_EA,1);

while(1)
{

     //E=0;
     GPIO_WriteBit(GPIOB,LCD_EA,0);
     //这里就是要检测 DB7 引脚的电平，低电平说明不忙，可以写入数据或命令
     if ( DB7引脚 == 0）
        break;
  	  //设定循环次数，防止无限循环
  	  a++;
     if(a>10)
		  break;

}
//E=1;
GPIO_WriteBit(GPIOB,LCD_EA,1);
}

这个函数用来检查lcd是否处于忙状态
如果 LCD 处于忙状态，那就等着
直到LCD不忙的时候再写命令或数据

正常来说每次写命令或写数据的时候要先调用此函数，查忙状态，proteuw仿真的时候有点小bug，会一直处于忙状态，就不调用了

写命令 void LCD_write_command(char cmdata)

void LCD_write_command(char cmdata)
{

		//这里本来要调用查 忙 函数，仿真可以不调用
		//check_busy();

		//LCD_RS=0;
		GPIO_WriteBit(GPIOB,LCD_RS,0);
		//LCD_RW=0;
		GPIO_WriteBit(GPIOB,LCD_RW,0);


		//LCD_EA=1;     //开使能
		GPIO_WriteBit(GPIOB,LCD_EA,1);

		// D0-D7 =cmdata;
		GPIO_Write(GPIOA,cmdata);

		//LCD_EA=0;     //关使能
		GPIO_WriteBit(GPIOB,LCD_EA,0);

		delay_us(15);
}

写数据 void LCD_write_data(char wodata)

void LCD_write_data(char wodata)
{

    //这里本来要调用查 忙 函数，仿真可以不调用
	//check_busy();

	//LCD_RS=1;
	GPIO_WriteBit(GPIOB,LCD_RS,1);

	//LCD_RW=0;
	GPIO_WriteBit(GPIOB,LCD_RW,0);

	//LCD_EA=1;
	GPIO_WriteBit(GPIOB,LCD_EA,1);

	//D0-D7 = wodata;
	GPIO_Write(GPIOA,wodata);

	//LCD_EA=0;
	GPIO_WriteBit(GPIOB,LCD_EA,0);

	delay_us(15);

}

LCD初始化 void LCD_Init()

void LCD_Init()
{


	LCD_write_command(0x30); //
	delay_us(4);

	LCD_write_command(0x0c); //开显示，关光标，不闪烁
	delay_us(10);

	LCD_write_command(0x01); //清除显示
	delay_us(10);

	LCD_write_command(0x06); //光标的移动方向向左，DDRM的地址计数器（AC）加1
	delay_us(10);


}

这里初始化的命令照搬就行，每次初始化基本都是这样，想要其他初始化的可以去查 ampire128 的指令集

设置 LCD 显示的坐标 void set_xy(char x, char y)

void set_xy(char x, char y)
{

	if( y>=64 )
	{

		GPIO_WriteBit(GPIOB,CS1,1);
		GPIO_WriteBit(GPIOB,CS2,0);
		y = y-64;
	}
	else
	{

		GPIO_WriteBit(GPIOB,CS1,0);
		GPIO_WriteBit(GPIOB,CS2,1);
	}

	LCD_write_command( 0x40 | y );
	delay_us(15);
	LCD_write_command( 0xb8 | x );


}

显示 1616 像素点的汉字 void disp_hz(char R,char L,char p)

void disp_hz(char R,char L,char *p)//汉字 16*16
{

	char i;
	for(i=0;i<16;i++)
	{

		set_xy(2*R,16*L+i);           //设定显示位置，每个汉字16*16个点，显示时每行8*16个点，所以需要两行8*32个点，此处为第一行
		LCD_write_data(p[i]);           //写入DDRAM
		set_xy(2*R+1,16*L+i);        //第二行
		LCD_write_data(p[i+16]);
	}
}
