前面3篇文章已经介绍了三种 433MHz的两种PCB天线,基本上已经可以满足各种PCB天先的需求;选择何种天线主要是基于天线设计的环境、天线可用的面积以及性能需求;

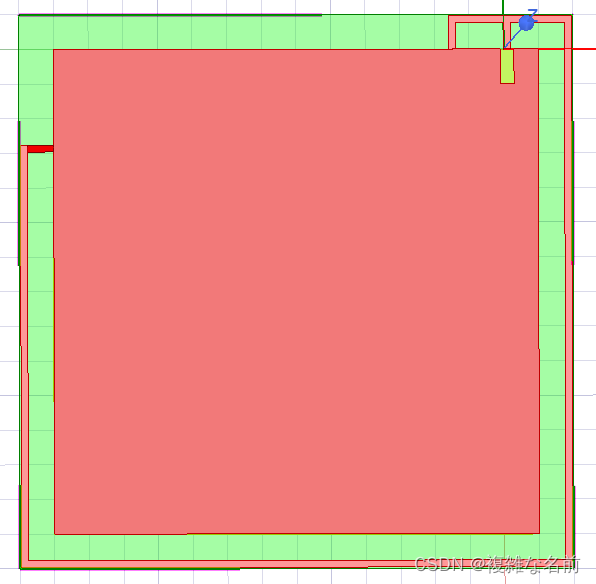

下面再分享一种占地面积小的天线;老规矩,先贴图片
天线介绍:天线占地面积较小,通过在末端增加电感的方式从增加天线长度以达到1/4天线波长;
因此可以通过调整电感值适配 433MHz或者其他低频频率;
注意: 天线增加电感会降低天线效率,电感越大,对天线效率的影响也越大;
仿真测试结果:

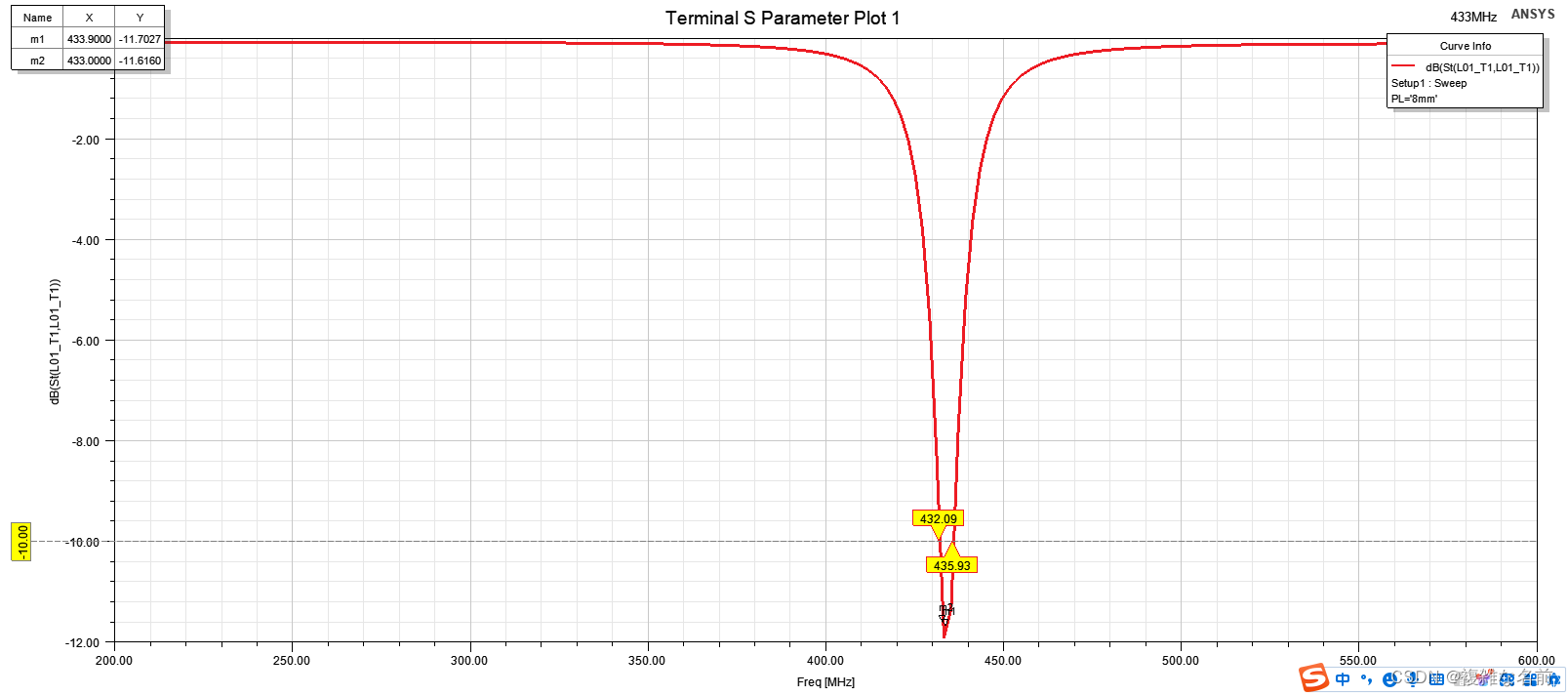

S11

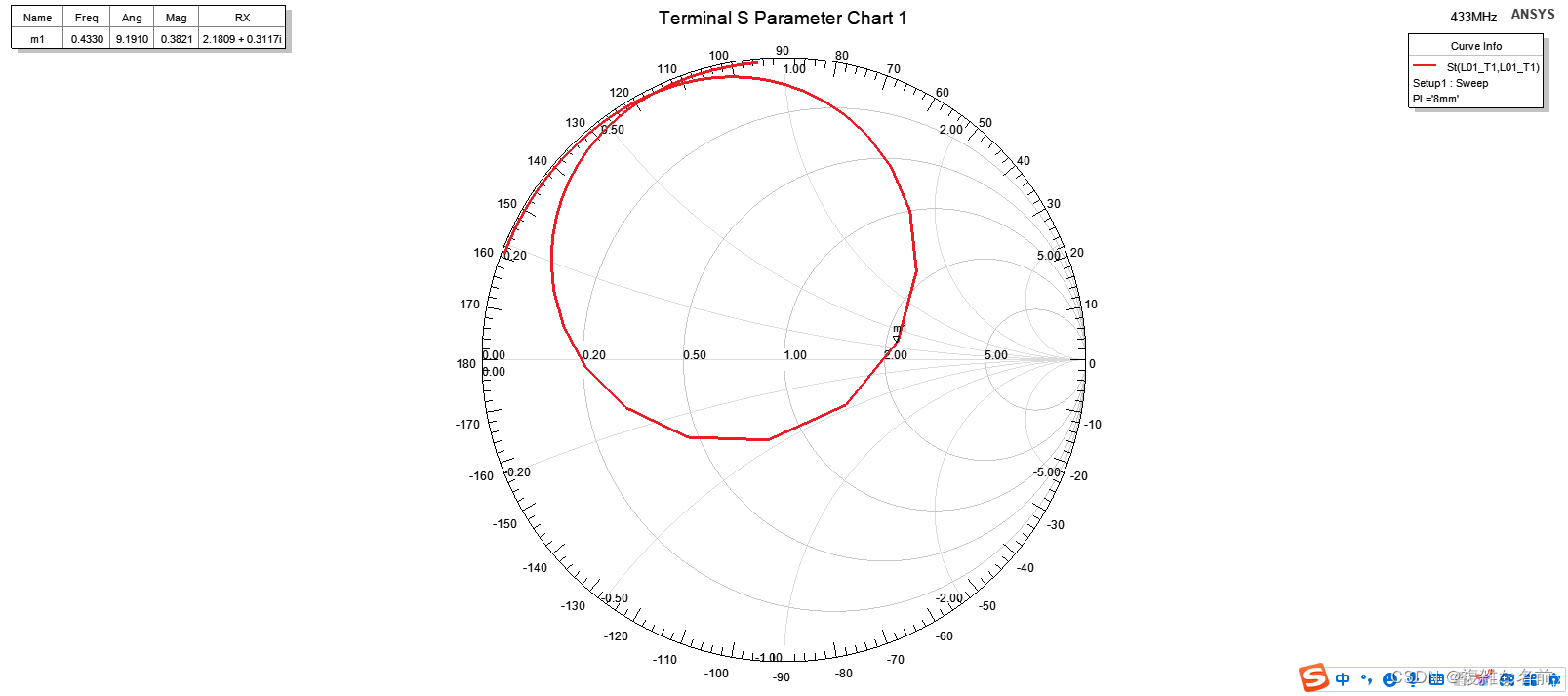

Smith圆图

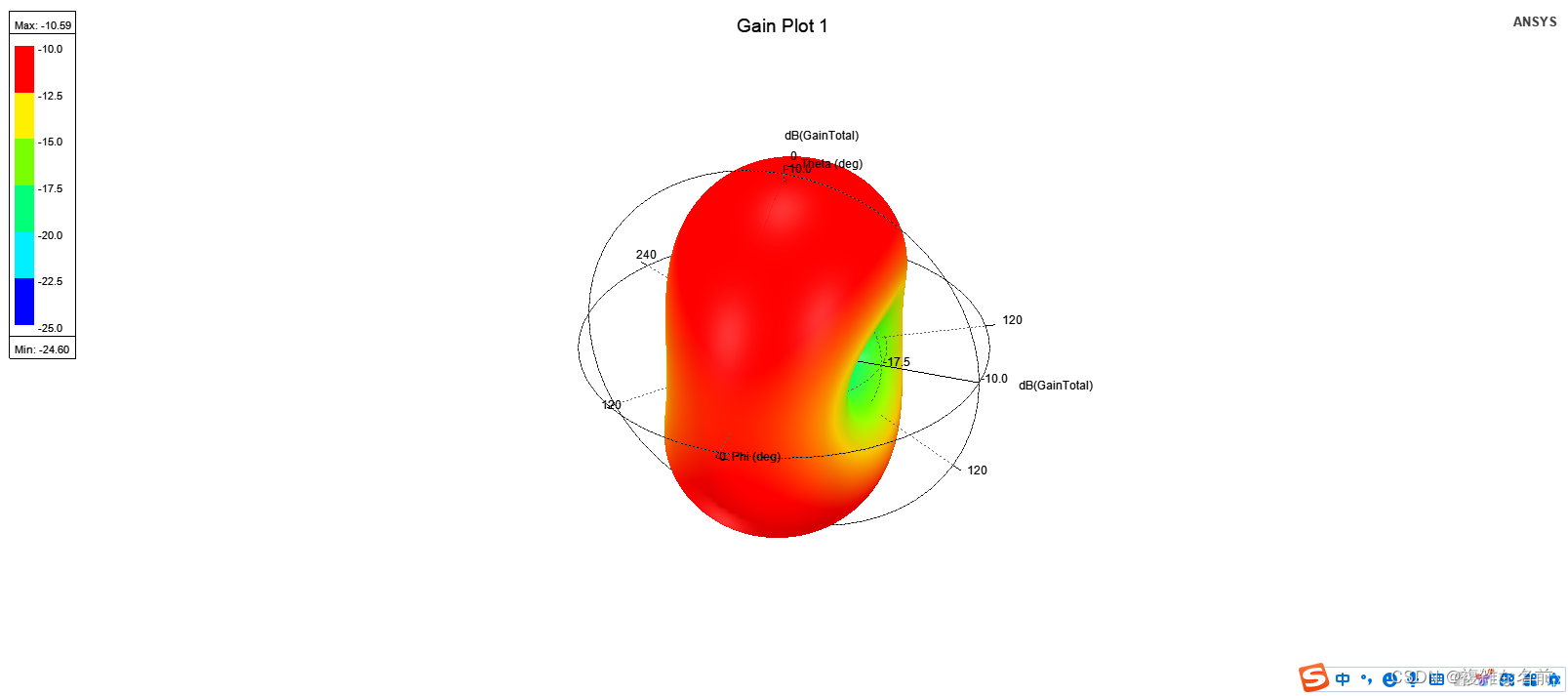

天线增益
2D方向图
仿真文件下载链接:
433MHz频段的天线仿真文件(四)-适用于物联网、Zigbee、无线抄表
大家可以自行下载、优化;
