程序分析技术理解（一）

1.基本块（Basic Block）和流图（flow graph）

将一段程序划分为基本块（Basic Block BB），每个基本块满足以下条件：

        a) 控制流只能从基本块的第一个指令进入；

        b）除了基本块的最后一条指令，控制流在离开基本块前不会停止或跳转。

构造基本块的详细条件：

        1）每一个基本块只有一个入口一个出口；

                a）可能是入口的几种情况：

                        程序的第一个语句

                        跳转的目标语句

                        条件跳转的下一条语句

                b）可能是出口的几种情况：

                       停机语句

                        跳转语句

                        跳转目标语句的前一个语句

构建基本块的算法：

1. 确定程序的leaders(就是确定基本块的入口)：

• 程序的第一条指令是一个leader；
• 有条件或无条件跳转的目标指令是leaders；（如果不是则会有两个入口）
• 任何紧跟在有条件和无条件跳转之后的指令是leaders。（如果不是则会有两个出口）
• BB由一条leader及其所有后续指令组成，直到下一条leader。

例子：

程序的第一条指令是x=input，所以它是leader；

有条件或无条件跳转的目标指令 a= q，return，z = x*y是leader

任何紧跟在有条件或无条件跳转之后的指令p = x/y，goto B2是leader

最后，BB由一条leader及其所有后续指令组成，直到下一条leader。

例子：

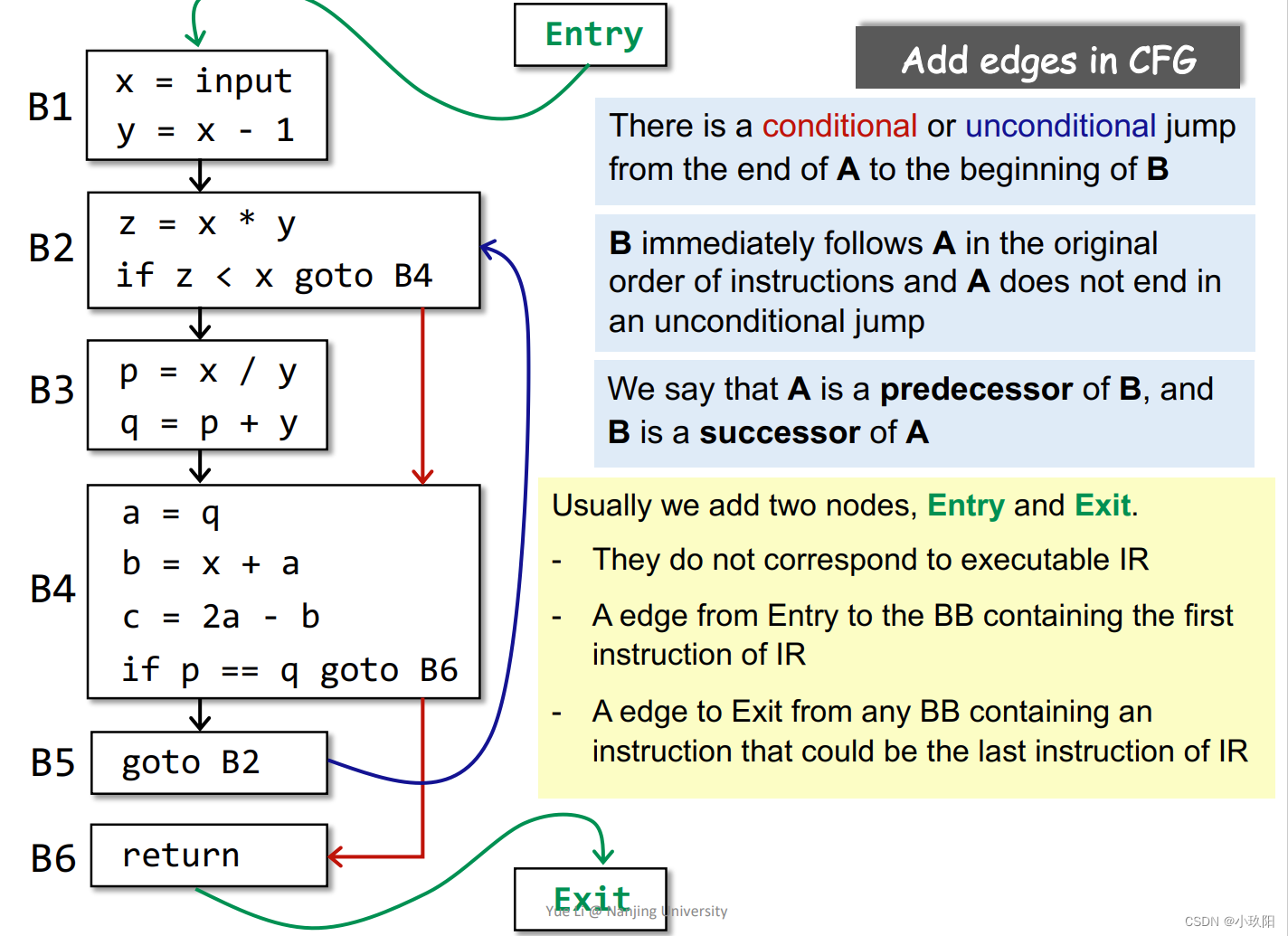

流图是由一个个基本块构建的，流图的边表示了哪些基本块可能在一个基本块之后执行：上述图例也表示一个流图。

在程序被划分为基本块后，将基本块视为一个基本单元节点，基本块之间在程序执行流程上互为前驱和后继关系，可视为两个基本块之间是一个有向图，称为控制流图（control flow Graph，CFG）
