YUV怎么分类，详细说明解释！

YUV：是一种颜色空间，基于 YUV 的颜色编码是流媒体的常用编码方式，这种表达方式起初是为了彩色电视与黑白电视之间的信号兼容；其中

• Y：表示明亮度（Luminance 或 Luma），也称灰度图。
• U、V：表示色度（Chrominance 或 Chroma），作用是描述影像的色彩及饱和度，用于指定像素的颜色。

Y’CbCr：（也称为 YUV），是 YUV 的压缩版本，不同之处在于 Y’CbCr 用于 数字图像 领域，YUV 用于 模拟信号 领域；MPEG、DVD、摄像机中常说的 YUV 其实是 Y'CbCr，二者转换为 RGBA 的转换矩阵是不同的。

• Cr：（色度红）反应了 RGB 输入信号 红色 部分与 RGB 信号亮度值之间的差异（即，当前颜色对 红色 的偏移程度）。
• Cb：（色度蓝）反应了 RGB 输入信号 蓝色 部分与 RGB 信号亮度值之间的差异（即，当前颜色对 蓝色 的偏移程度）

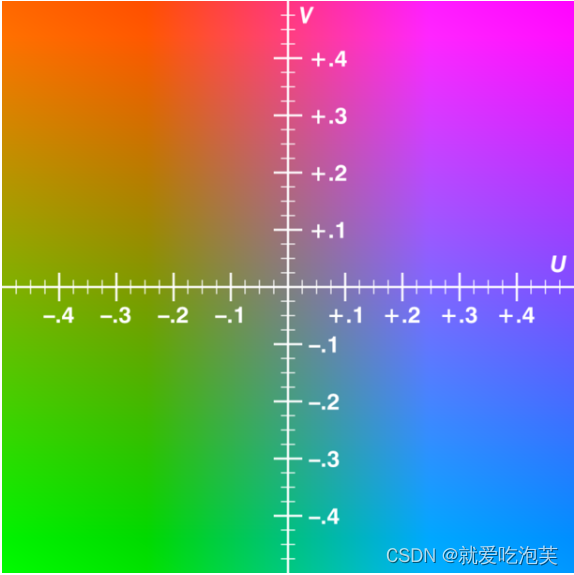

• 参考如图





分类标准
首先，可以将 YUV 格式按照数据大小分为三个格式，YUV 420，YUV 422，YUV 444。由于人眼对 Y 的敏感度远超于对 U 和 V 的敏感，所以有时候可以多个 Y 分量共用一组 UV，这样既可以极大得节省空间，又可以不太损失质量。这三种格式就是按照人眼的特性制定的。

• YUV 420，由 4 个 Y 分量共用一套 UV 分量，
• YUV 422，由 2 个 Y 分量共用一套 UV 分量
• YUV 444，不共用，一个 Y 分量使用一套 UV 分量

按照多个 Y 分量共用一个 UV 的方式，我们可以把 YUV 分为 420，422，444 三种类型，而在这三种类型之下，我们又可以按照 YUV 的排列储存顺序，将其细分为好多种格式，这些格式数量繁多，又不好记忆，这为我们学习过程中造成了不少困难。下面为大家一一介绍。
首先，我们将可以按照 YUV 的排列方式，再次将 YUV 分成三个大类，Planar，Semi-Planar 和 Packed。

• Planar YUV 三个分量分开存放（yyyuuuvvv）
• Semi-Planar Y 分量单独存放，UV 分量交错存放（yyyyuvuv）
• Packed YUV 三个分量全部交错存放（yuvyuv）

按照这三种方式，我们就可以将 YUV 格式进行比较细致的分类了。

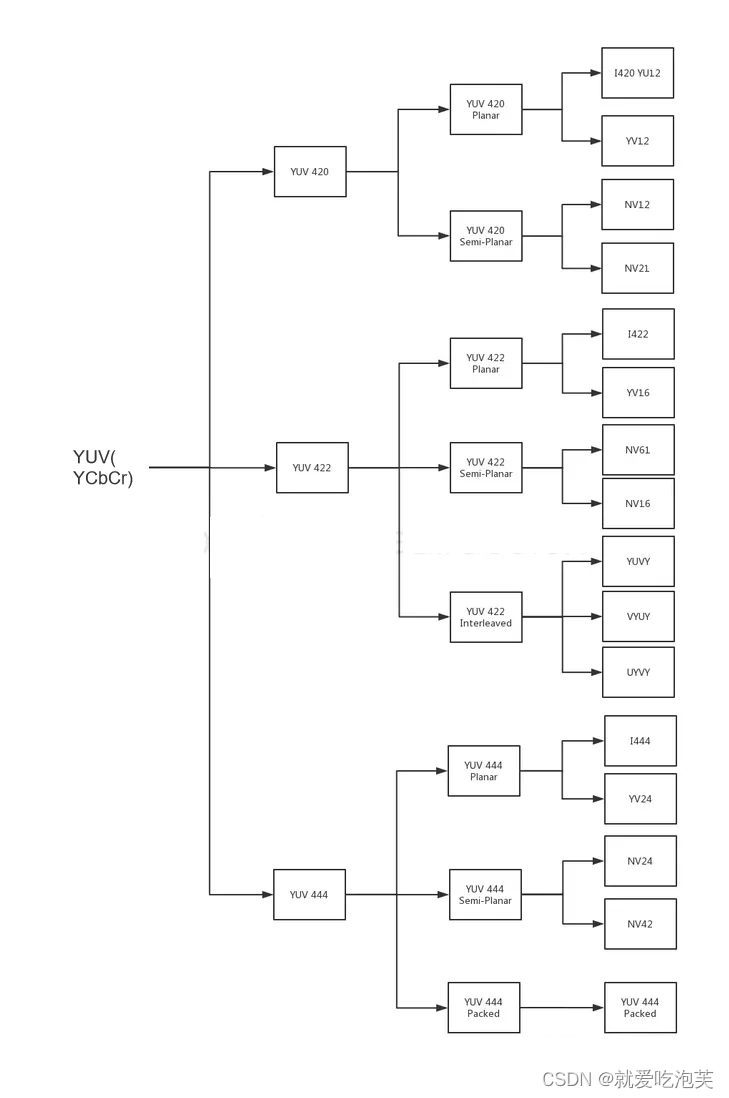

具体分类

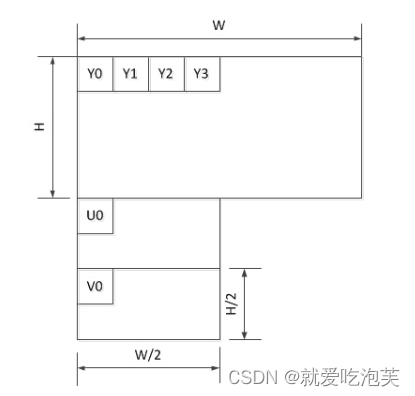

• I420（属于 YUV 420 Plannar）
  I420 是 YUV 420 Planar 的一种，YUV 分量分别存放，先是 w * h 长度的 Y，后面跟 w * h * 0.25 长度的 U， 最后是 w * h * 0.25 长度的 V，总长度为 w * h * 1.5。

简单说明：

Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
U U U
U U U
U U U
V V V
V V V
V V V

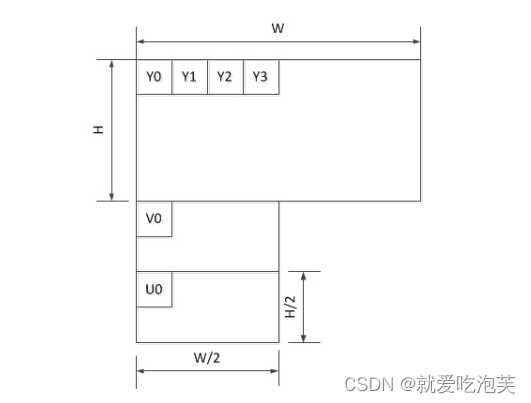

YV12（属于 YUV 420 Plannar）
YV12 是 YUV 420 Planar 的一种，YUV 分量分别存放，先是 w * h 长度的 Y，后面跟 w * h * 0.25 长度的 V， 最后是 w * h * 0.25 长度的 U，总长度为 w * h * 1.5。与 I420 不同的是，YV12 是先 V 后 U

简单说明



Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
V V V
V V V
V V V
U U U
U U U
U U U

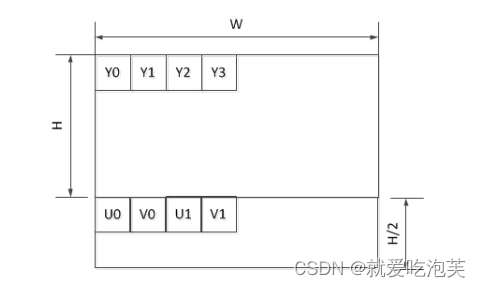

NV12（属于 YUV 420 Semi-Planar）
NV12 是 YUV 420 Semi-Planar 的一种，Y 分量单独存放，UV 分量交错存放，UV 在排列的时候，从 U 开始。总长度为 w * h * 1.5。



Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
U V U V U V
U V U V U V
U V U V U V

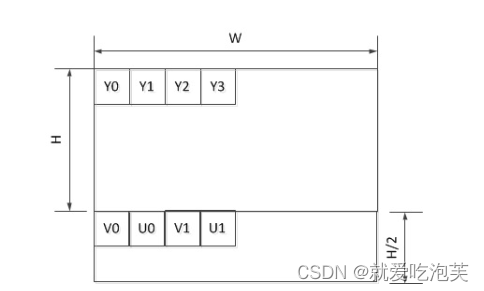

NV21（属于 YUV 420 Semi-Planar）
NV21 是 YUV 420 Semi-Planar 的一种，Y 分量单独存放，UV 分量交错存放，与 NV12 不同的是，UV 在排列的时候，从 V 开始。总长度为 w * h * 1.5。



Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
V U V U V U
V U V U V U
V U V U V U

I422（属于 YUV 422 Plannar）
I422 是 YUV 422 Planar 的一种，YUV 分量分别存放，先是 w * h 长度的 Y，后面跟 w * h * 0.5 长度的 U， 最后是 w * h * 0.5 长度的 V，总长度为 w * h * 2。

Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
U U U U U U
U U U U U U
U U U U U U
V V V V V V
V V V V V V
V V V V V V

YV16（属于 YUV 422 Plannar）
YV16 是 YUV 422 Planar 的一种，YUV 分量分别存放，先是 w * h 长度的 Y，后面跟 w * h * 0.5 长度的 V， 最后是 w * h * 0.5 长度的 U，总长度为 w * h * 2。与 I422 不同的是，YV16 是先 V 后 U

Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
V V V V V V
V V V V V V
V V V V V V
U U U U U U
U U U U U U
U U U U U U

NV16（属于 YUV 422 Semi-Planar）
NV16 是 YUV 422 Semi-Planar 的一种，Y 分量单独存放，UV 分量交错存放，UV 在排列的时候，从 U 开始。总长度为 w * h * 2。

Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
U V U V U V
U V U V U V
U V U V U V
U V U V U V
U V U V U V
U V U V U V

NV61（属于 YUV 422 Semi-Planar）
NV61 是 YUV 422 Semi-Planar 的一种，Y 分量单独存放，UV 分量交错存放，UV 在排列的时候，从 V 开始。总长度为 w * h * 2。

Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
V U V U V U
V U V U V U
V U V U V U
V U V U V U
V U V U V U
V U V U V U

YUVY（属于 YUV 422 Interleaved）
YUVY 属于 YUV 422 Interleaved 的一种。事实上，Interleaved 是属于 Packed 的，但是在 422 中，用 Interleaved 更加形象一些。在 Packed 内部，YUV 的排列顺序是 Y U V Y，两个 Y 共用一组 UV。

Y U V Y   Y U V Y   Y U V Y
Y U V Y   Y U V Y   Y U V Y
Y U V Y   Y U V Y   Y U V Y
Y U V Y   Y U V Y   Y U V Y
Y U V Y   Y U V Y   Y U V Y
Y U V Y   Y U V Y   Y U V Y

VYUY（属于 YUV 422 Interleaved）
VYUY 属于 YUV 422 Interleaved 的一种。在 Packed 内部，YUV 的排列顺序是 VYUY，两个 Y 共用一组 UV。

V Y U Y   V Y U Y   V Y U Y
V Y U Y   V Y U Y   V Y U Y
V Y U Y   V Y U Y   V Y U Y
V Y U Y   V Y U Y   V Y U Y
V Y U Y   V Y U Y   V Y U Y
V Y U Y   V Y U Y   V Y U Y

UYVY（属于 YUV 422 Interleaved）
UYVY 属于 YUV 422 Interleaved 的一种。在 Packed 内部，YUV 的排列顺序是 UYVY，两个 Y 共用一组 UV。

U Y V Y   U Y V Y   U Y V Y
U Y V Y   U Y V Y   U Y V Y
U Y V Y   U Y V Y   U Y V Y
U Y V Y   U Y V Y   U Y V Y
U Y V Y   U Y V Y   U Y V Y
U Y V Y   U Y V Y   U Y V Y

I444（属于 YUV 444 Plannar）
I444 属于 YUV 444 Plannar 的一种。YUV 分量分别存放，先是 w * h 长度的 Y，后面跟 w * h 长度的 U， 最后是 w * h 长度的 V，总长度为 w * h * 3。

Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
U U U U U U
U U U U U U
U U U U U U
U U U U U U
U U U U U U
U U U U U U
V V V V V V
V V V V V V
V V V V V V
V V V V V V
V V V V V V
V V V V V V

YV24（属于 YUV 444 Plannar）
YV24 属于 YUV 444 Plannar 的一种。YUV 分量分别存放，先是 w * h 长度的 Y，后面跟 w * h 长度的 V， 最后是 w * h 长度的 U，总长度为 w * h * 3。与 I444 不同的是，YV24 是先排列 V。

Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
V V V V V V
V V V V V V
V V V V V V
V V V V V V
V V V V V V
V V V V V V
U U U U U U
U U U U U U
U U U U U U
U U U U U U
U U U U U U

NV24（属于 YUV 444 Semi-Planar）
NV24 是 YUV 444 Semi-Planar 的一种，Y 分量单独存放，UV 分量交错存放，UV 在排列的时候，从 U 开始。总长度为 w * h * 3。

Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
U V U V U V U V U V U V
U V U V U V U V U V U V
U V U V U V U V U V U V
U V U V U V U V U V U V
U V U V U V U V U V U V
U V U V U V U V U V U V

NV42（属于 YUV 444 Semi-Planar）
NV42 是 YUV 444 Semi-Planar 的一种，Y 分量单独存放，UV 分量交错存放，UV 在排列的时候，从 V 开始。总长度为 w * h * 3。

Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
Y Y Y Y Y Y
V U V U V U V U V U V U
V U V U V U V U V U V U
V U V U V U V U V U V U
V U V U V U V U V U V U
V U V U V U V U V U V U
V U V U V U V U V U V U

YUV 444 Packed
这个就不解释了。。

Y U V   Y U V   Y U V   Y U V   Y U V   Y U V
Y U V   Y U V   Y U V   Y U V   Y U V   Y U V
Y U V   Y U V   Y U V   Y U V   Y U V   Y U V
Y U V   Y U V   Y U V   Y U V   Y U V   Y U V
Y U V   Y U V   Y U V   Y U V   Y U V   Y U V
Y U V   Y U V   Y U V   Y U V   Y U V   Y U V
