美的不可控温小烤箱 MT10AH-AA 烤箱简易改造——15块钱增加控温系统

这破玩意扔了可惜,但没控温装置简直是个废物,因此萌生了改造它的念头!

所需材料

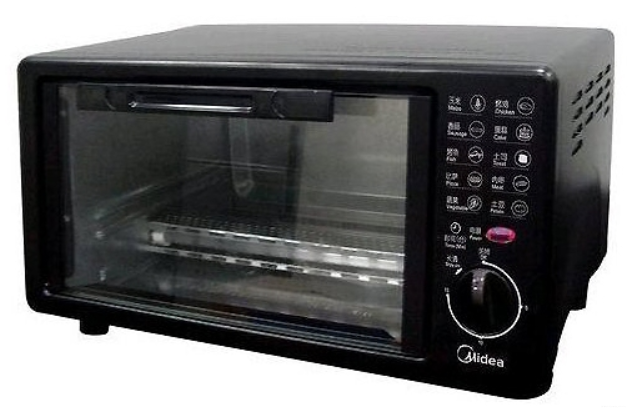

  • MT10AH-AA 烤箱 只能定时不能控温

在这里插入图片描述

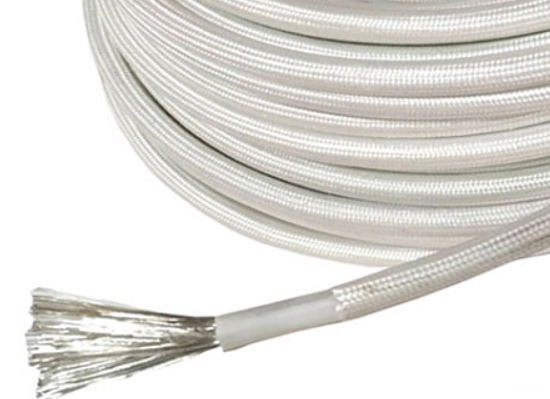

  • 编织硅橡胶电线 规格:0.5平方/0.7平方,一米就够

硅胶编制线

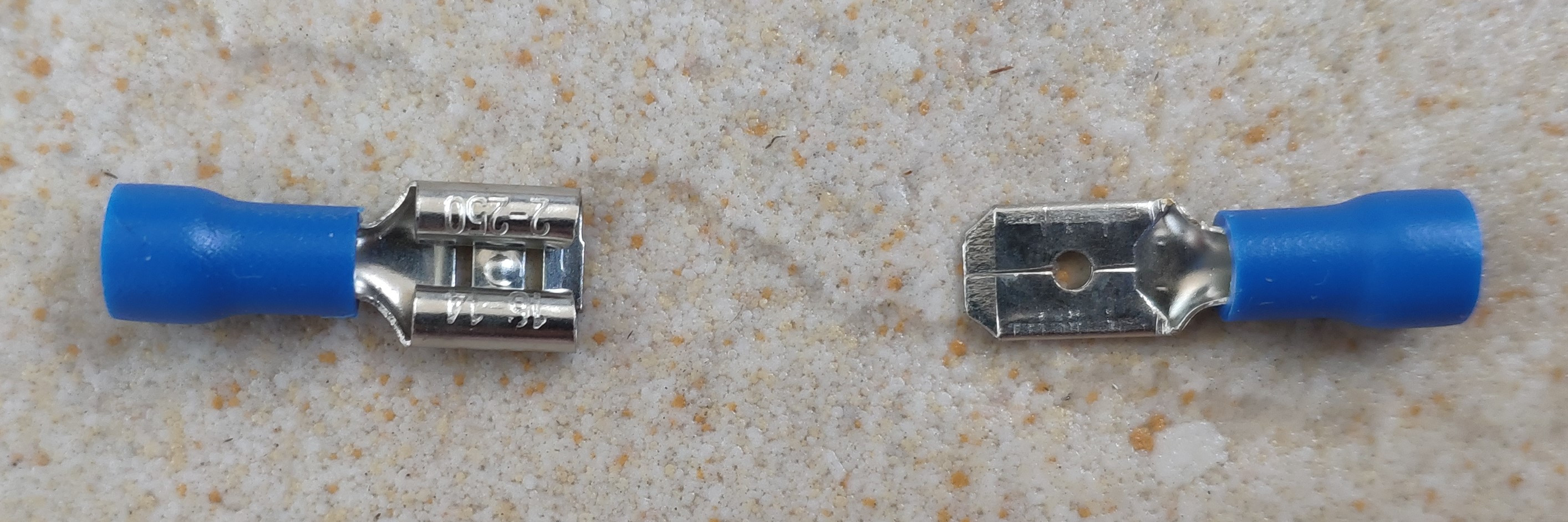

  • 插拔式接线冷压端子 规格:6.3mm,公母都要
    拔插式冷压端子

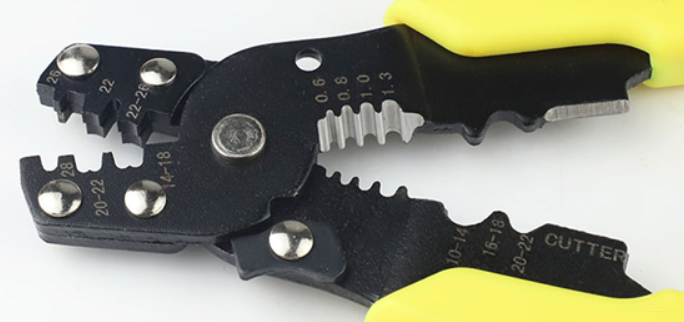

  • 接线端子钳/多功能压线钳 规格:随便买在这里插入图片描述

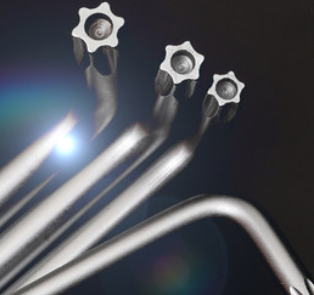

  • 米字六角形螺丝刀 规格:T15(用来拆外壳,一般得全套买)
    米子螺丝刀

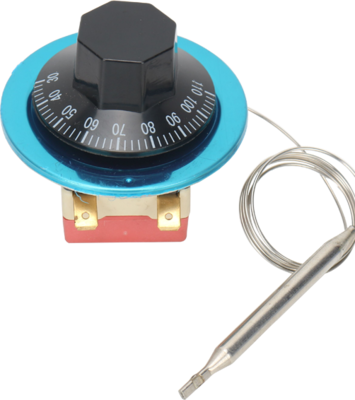

  • 旋钮温控开关 规格:50-300℃

温控旋钮开关

  • 耗材总成本大概15块钱,其他可以多次使用

拆机步骤

  • 拧开所有螺丝,稍微抠一抠就出来了
  • 注意背后螺丝需要用米字螺丝刀
  • 拆底盘的时候注意看铁丝线的走向,装不回去就嗝屁了
  • 拆开后长这样
    在这里插入图片描述

接线方法 & 破孔位置

  • 破开连接定时器内侧金属头和下管之间的电线,用接线端子和电线在中间插入我们的控温装置

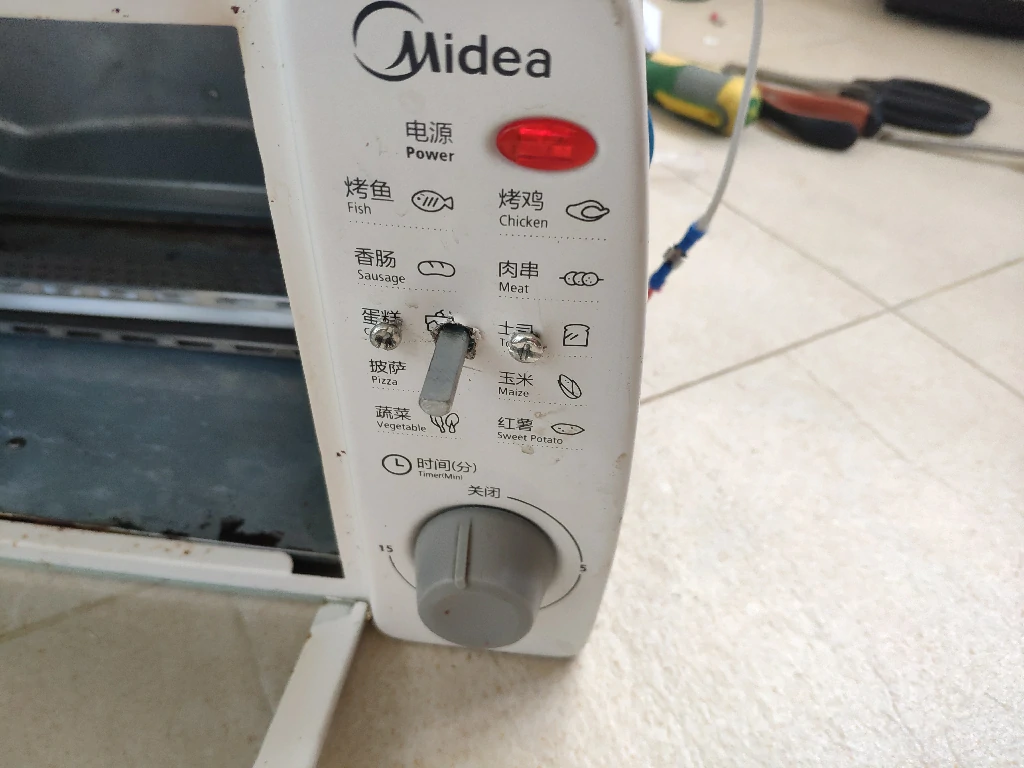

  • 在面板上蛋糕图案上破一个大口给控温器旋钮用,水平面上破两个小孔给固定螺丝用(锤子+螺丝刀 / 电钻都可以)
  • 位置可参照图片,电源指示灯位置可能会有差别,自己调整调整。在这里插入图片描述

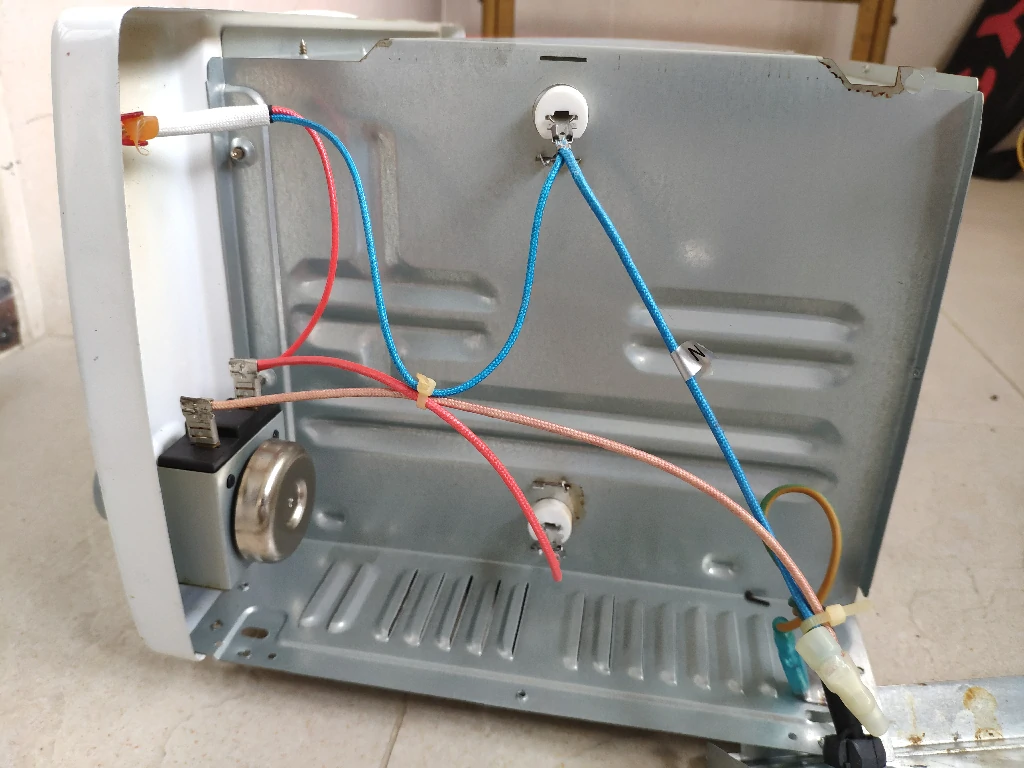

  • 温控探头通过背后铁皮和主体铁皮中间的夹缝穿过去

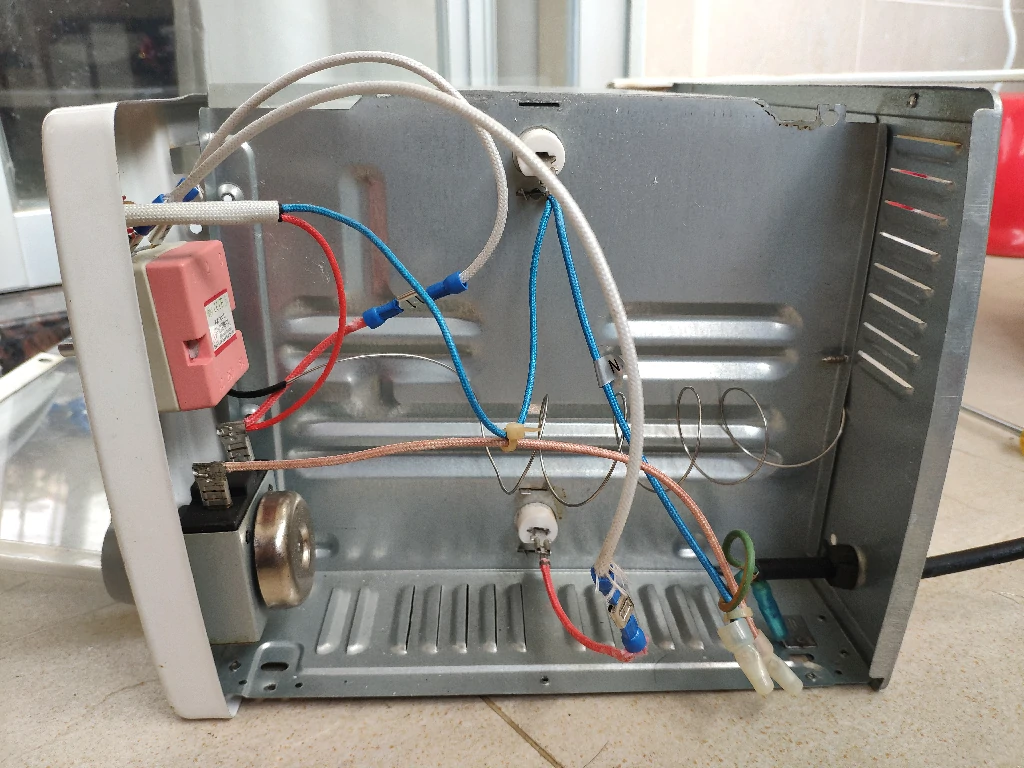

  • 装完就是这样
    在这里插入图片描述

组装成品

  • 记得剪一下温控底盘(那块薄铁皮),剪完注意把切口弄钝,防止割伤。不然烤箱门开不了。
  • 要注意零刻度线和铁皮上的小凹槽要对齐,便于之后使用。
  • 插电测试,电源可以正常接通就成功了

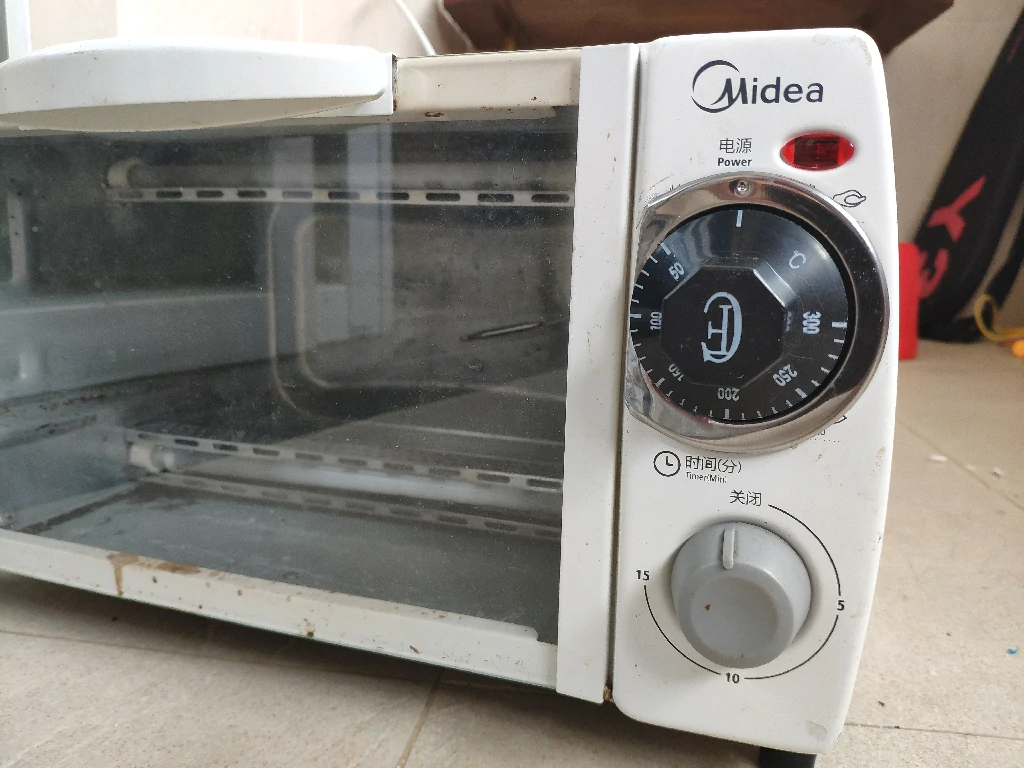

  • 装上所有零部件,收拾战场,完事
    在这里插入图片描述
