双机热备(华为防火墙)
简介

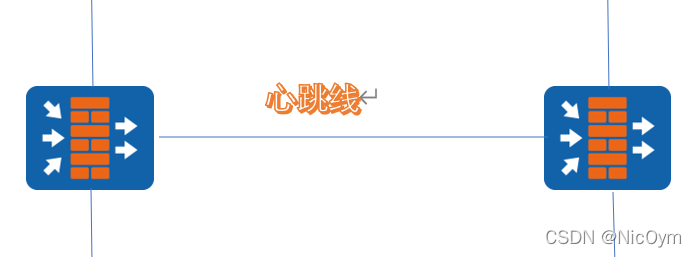

将两台软硬件配置均相同的FW通过一条独立的链路连接(通常被称之为“心跳线”)。两台FW通过心跳线了解对端的健康状况,向对端备份配置和表项。当一台FW出现故障时,业务流量能平滑地切换到另一台设备上处理,使得业务不会中断。
双机热备对软硬件的要求比较严格,简单点说就是要 完全一样
而对于license,两台FW之间不能共享License,需要各自持有,也就是需要买双份授权
双机热备模式
华为官方文档给出了有三种模式:
1.主备备份模式
2.负载分担模式
3.镜像模式
怎么去理解这三种模式:
如果你打开官方文档,找到防火墙的双机热备目录下,你就会看到除了我上述提到的,另外一些熟悉或陌生的词:VRRP,VGMP,透明模式
————————————————————————
VRRP(虚拟路由器冗余协议),当我们组建的网络,核心部分有多台设备时,一般就会用vrrp来为业务流量提供备份,原理就是多台网关设备(可以是三层交换机、路由器,当然也可以是防火墙)共同持有一个虚拟的网关IP,设备角色为一主多备,在对arp请求的处理上回复主设备的mac地址,主down掉时由备接替成为主,以此实现网关的冗余
————————————————————————
VGMP(VRRP Group Management Protocol)是华为的私有协议。在该协议中定义了VGMP组,通过VGMP组来实现设备的主备状态管理。这个VGMP组是自动生成的,从配置的角度来讲,我们不需要过于细致的去了解这个协议,但还是需要知道常用的查看命令,比如( display hrp state 可以看到本端和对端的优先级,以及本端VGMP组的状态信息)
————————————————————————
透明模式,指防火墙工作在二层,所以这一模式比较特殊,因为我们既可以实现在二层进行主备备份,也可以在二层做负载分担
————————————————————————
三种模式的特点
1.主备模式下,只有一台设备进行业务处理;而负载模式和镜像模式下,两台设备可以同时处理业务流量
2.在镜像模式下,设备会同步所有内容,包括接口配置,也就是说,如果你的主设备g0/0/1(三层接口)配置了1.1.1.1的ip,备设备同步后,接口g0/0/1也会有相同的配置(即1.1.1.1的ip),所以镜像模式相比主备模式、负载模式,配置会简单一些,不需要结合VRRP,但镜像模式也对组网有更严格的要求
组建防火墙双机热备的注意事项
1.两台防火墙都不在现网环境中,配置为空,这种情况下就比较简单了,不用在意太多,直接配置即可
2.其中一台防火墙已经应用于现网,这种情况下就要对现网防火墙的数据进行备份,通常我们会将现网防火墙设置为主,新添加的防火墙作为备去同步主,但是万万不可大意,现网环境并不完全可控,可能一个链路状态的波动就会导致主备状态倒换,导致新加FW的空数据同步到现网FW,所以一定要提前对现网FW进行配置文件、数据库的备份。
双机热备配置
华为官方产品文档,自己去看
https://support.huawei.com/hedex/hdx.do?docid=EDOC1100149311&lang=zh&idPath=24030814%7C9856724%7C21430823%7C251711411%7C251710381
* ┏┓ +++++++┏┓+ +
* ┏┛┻━━━━━━━┛┻┓ + +
* ┃ ┃
* ┃ ━ ┃ ++ + + +
* █████━█████ ┃+
* ┃ ┃ +
* ┃ ┻ ┃+
* ┃ ┃ + +
* ┗━━┓ ┏━┛
* ┃ ┃ + + + +
* ┃ ┃ +
* ┃ ┃ +
* ┃ ┃ +
* ┃ ┃ +
* ┃ ┗━━━┓ + +
* ┃ ┣┓
* ┃ ┏┛
* ┗┓┓┏━━━┳┓┏┛ + + + +
* ┃┫┫ ┃┫┫
* ┗┻┛ ┗┻┛+ + + +
