HF-LPT230固件烧录

        HF-LPT230是汉枫电子的LPx30系列的WIFI模块产品，内核是锐迪科家的RDA5981A。锐迪科早被紫光展锐收购了，目前官网都打不开，也许被雪藏了，但2023年汉枫还能拿到5981，说明这颗U还在。而汉枫和锐迪科关系就如安信可之于乐鑫，不同所处在于目前各自的境遇似有云泥之别。科技公司背后也少不了资本的影子，就是经营很好的安信科背后也有个博安通，就像俄罗斯套娃，你不抽丝剥茧的一层层打开，怎知它里面有多少层。话题扯远了，本期来谈HF-LPT230的AT固件烧录。

一、所需材料

1、一个HF-LPT230模块：我手上的是HF-LPT230 VER2.0，早期产品现在已经停产。

2、USB转TTL(CH340)烧录器

3、SecureCRT串口调试工具

4、AT固件

下载地址，里面有1MB版本，也有2MB版，HF-LPT230 VER2.0适用这个版本：Index of /1_Module/HF-LPB130 Series/固件_Firmware

另外汉枫家官网上有最新2MB版本，但没有1MB版本，官方的意思以后不再出1MB的模块了。

二、固件烧录

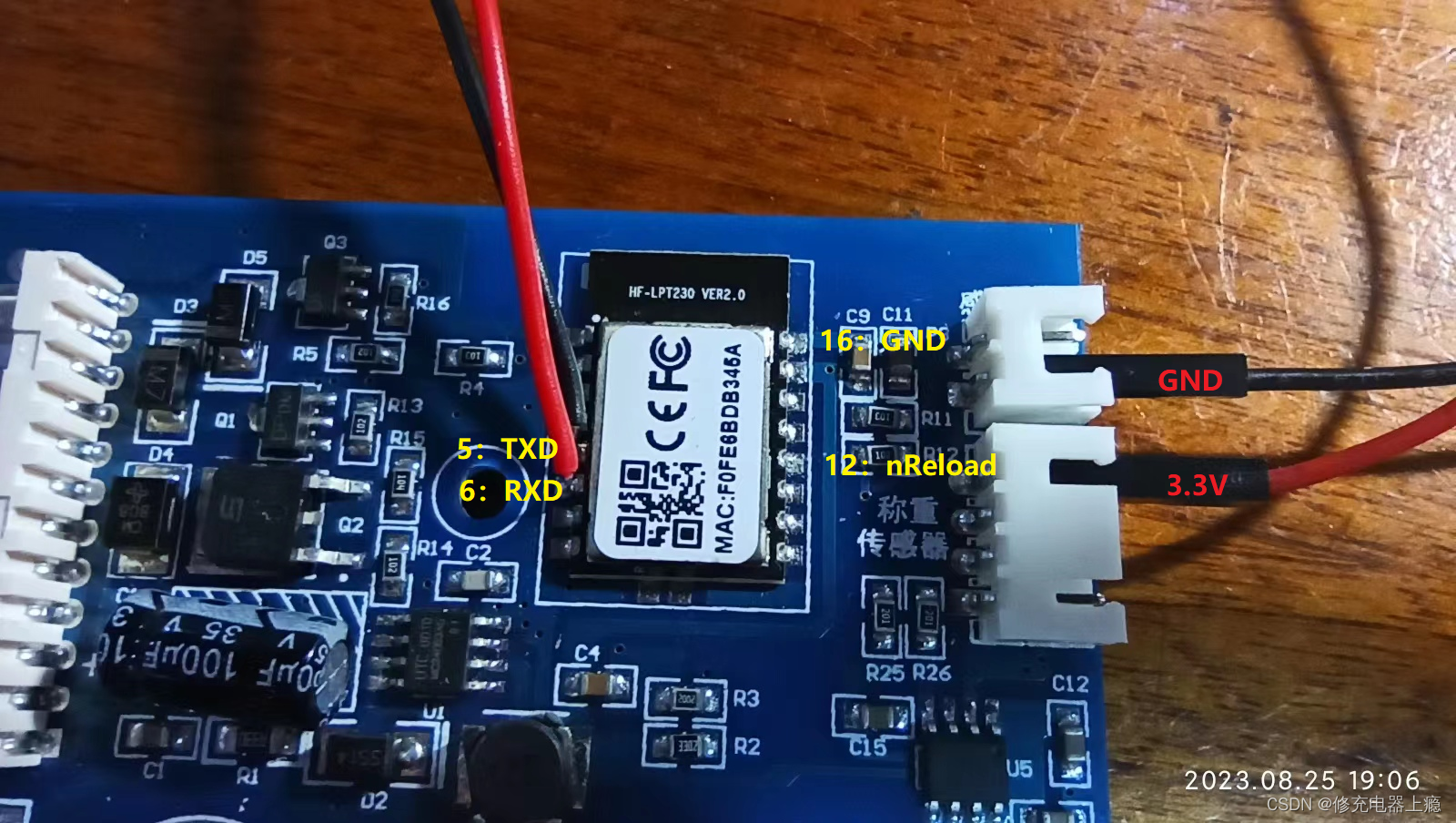

1、硬件连接如下

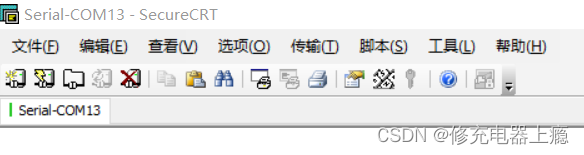

2、打开SecureCRT

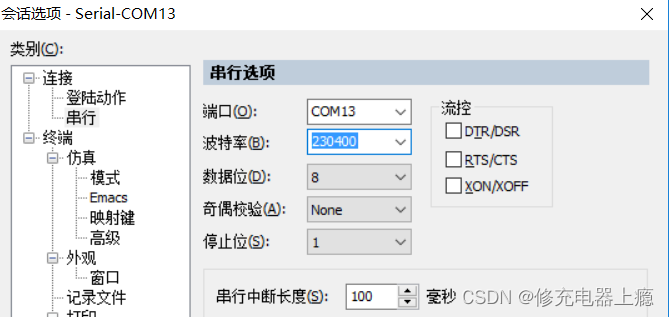

        设定波特率为：230400

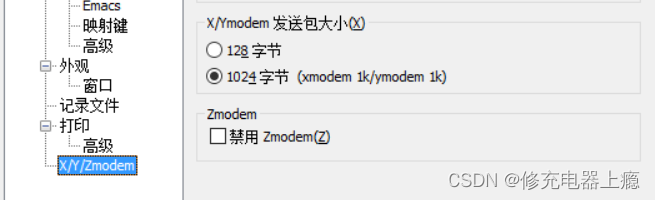

设定发送包大小为1024字节

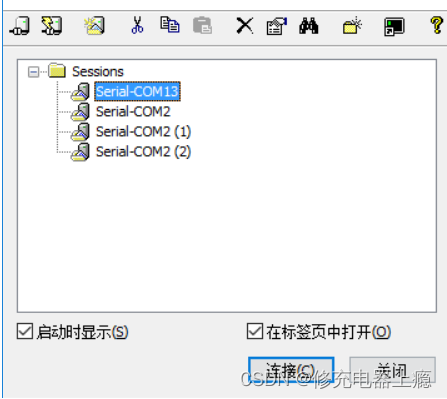

连接

3、使模块进入boot界面

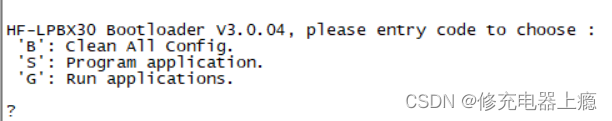

12引脚接地（16引脚），在SecureCRT中按几下空格键，如果正常的话会进入如下界面：

 命令‘B’：清除所有设置参数，包括出厂参数等。

 命令‘S’：升级应用程序；SDK等编译出来文件(需使用串口 方式的升级文件)的用此选项升级，比如： HFLPT230_3.0.1_20170725 。

 命令‘G’：执行应用程序。 命令执行需要按回车键。

 键入S

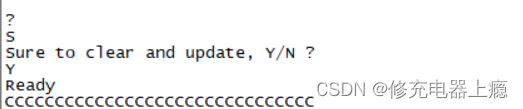

 键入Y

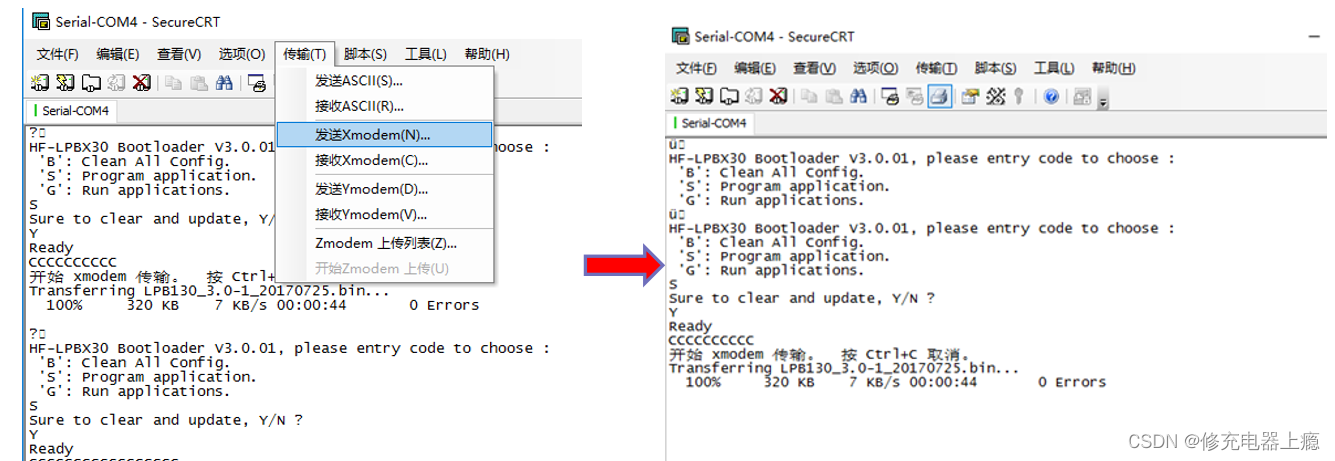

 传输文件，选择下载的AT固件烧录，我烧的文件是LPT230_HFV4.13.20_1MB_20190412.bin。不要烧录带UPDATE字样的文件，那是网页升级方式用的。

如果顺利已经烧录成功。

三、测试

在SecureCRT准备这么几个快捷方式：

 +++、a、AT+H

1、点击“+++”，系统会返回一个a；

2、点击"a"，系统会返回+ok；这时已进入AT交互模式；

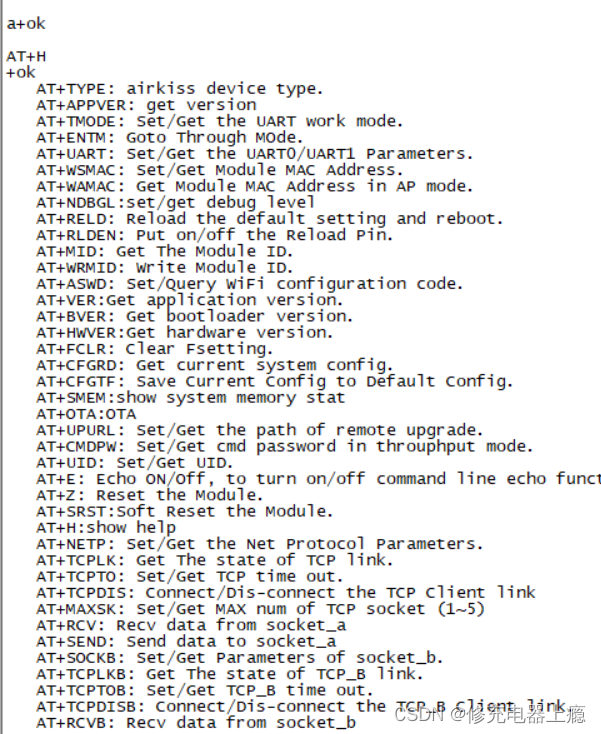

3、点击AT+H,系统返回：

 可以手工输入AT指令：
AT+VER
+ok=4.13.20 (2019-04-12 12:00 1M)

四、总结

1、HF家的资料很全，官网和FTP上有AT固件和SDK。但是官网上是2MB版本不适用我手头的模块。需要到他们家FTP上下载早期版本：FTP地址：Index of /

2、用SecureCRT烧录固件，很有意思，厂家是偷懒还是创意。

3、SDK也很有意思，KEIL+gcc交叉编译工具，又是与众不同，两个技术路线各沾一点。

4、底层是SDA5981，所以锐迪科家用的mbed开发环境来开发也是可以的。而且mbed开发很有意思。

5、HF手册里写很全，本文本质是手册的实践，因为跑通了，所以记录下。

6、重新烧AT固件还有一个原因，原来板上的固件应该多多少少有一些定制的成分，反正每次进入AT模式都是磕磕绊绊的，但重新了官方的固件好多了。
