1、项目概述

目前，国内气象站对地面气象数据的采集大多采用传统的有线方式，其布线成本高，维护不方便，尤其对于山区等一些复杂的地形来说，这种缺点更为明显。传统的无线通信方式有很多，无线电、微波、红外线、蓝牙、射频等，在某些只需简单的无线连接的应用领域对数据速率的要求并不很高，设备的功耗是更需要考虑的问题。ZigBee网络是低功耗、低成本、高可靠性的无线传感器网络，其在环境检测等领域中有着广阔的应用前景。

2、项目架构

本篇博文将要介绍一种基于Arduino、LabVIEW和ZigBee的个人小型无线自动气象站，可以实现自主采集温度、湿度、气压、粉尘浓度，并且将数据实时上传至LabVIEW上位机软件。气象站终端设备采用Arduino作为控制核心，上位机软件采用LabVIEW，两者通过基于ZigBee技术的XBee模块实现无线通信。

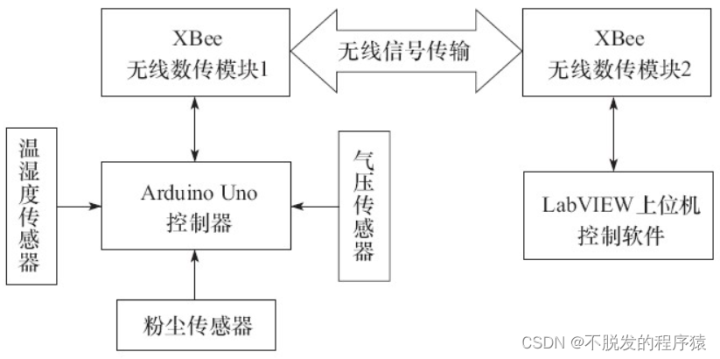

个人小型气象站的总体框图如下图所示：

资源下载请参见：LabVIEWArduinoZigBee无线气象站【实战项目】-单片机文档类资源

3、传感器选型

3.1、温湿度传感器

SHT11是瑞士Sensirion公司推出的一款数字温湿度传感器芯片，将传感元件和信号处理电路集成在一块微型电路板上，输出完全标定的数字信号，采用CMOSens专利技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器芯片内部包括一个电容性聚合体测湿敏感元件、一个用能隙材料制成的测温元件，并在同一芯片上与14位的A/D转换器以及串行接口电路实现无缝连接。因此，具有品质卓越、响应迅速、抗干扰能力强、性价比高等优点，广泛应用于暖通空调、汽车、消费电子、自动控制等领域。

每个传感器芯片都在极为精确的湿度腔室中进行标定，校准系数以程序形式储存在OTP内存中，用于内部的信号校准。两线制的串行接口与内部的电压调整，使外围系统集成变得快速而简单。微小的体积、极低的功耗，使SHT11成为各类应用的首选。
