使用MindStudio进行bert-large推理在CoNll2003上实体识别NER任务

本文链接：https://blog.csdn.net/weixin_44114260/article/details/127580291

一、 MindStudio介绍

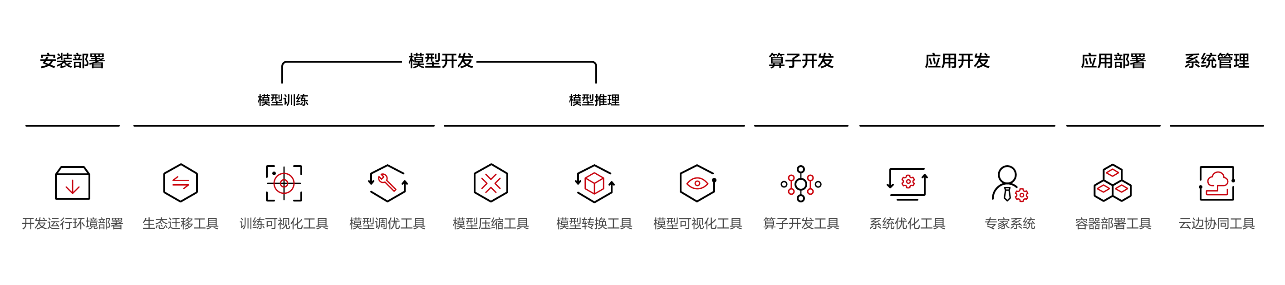

MindStudio提供了在AI开发所需的一站式开发环境，支持模型开发、算子开发以及应用开发三个主流程中的开发任务。依靠模型可视化、算力测试、IDE本地仿真调试等功能，MindStudio能够实现在一个工具上高效便捷地完成AI应用开发。

对推理任务而言，MindStudio提供了模型压缩工具、模型转换工具和模型可视化工具。模型转换工具将开源框架的网络模型 (如Caffe、TensorFlow等)转换成昇腾AI处理器支持的离线模型，模型转换过程中可以实现算子调度的优化、权值数据重排、内存使用优化等。![在这里插入图片描述](https://img-blog.csdnimg.cn/img_convert/4e669932d4122befd14126549c104587.png#pic_center

二、概述

bert-big-NER是一个经过微调的 BERT 模型，可用于命名实体识别任务（NER），并为NER任务实现一流的性能。它可以识别四种类型的实体：位置（LOC），组织（ORG），人员（PER）和其他（MISC）。具体而言，此模型是一个bert-large-cased模型，在标准CoNLL-2003命名实体识别(https://www.aclweb.org/anthology/W03-0419.pdf)数据集的英文版上进行了微调。

如果要在同一数据集上使用较小的 BERT 模型进行微调，也可以使用基于 NER 的 BERT(https://huggingface.co/dslim/bert-base-NER/) 版本。

本文介绍了如何使用MindStudio将hugging face上开源的bert_large_NER模型部署到Ascend平台上，并进行数据预处理、推理脚本的开发，在CoNLL-2003命名实体识别数据集上完成推理任务。

三、推理环境准备

3.1 Linux端环境准备

1. 配置conda环境、安装依赖包

表1 项目所依赖的环境配置

依赖名称	版本
ONNX	1.9.0
onnxruntime	1.12.1
Pytorch	1.8.0
TorchVision	0.9.0
numpy	1.20.3
transformers	4.21.1
tensorflow	2.9.1

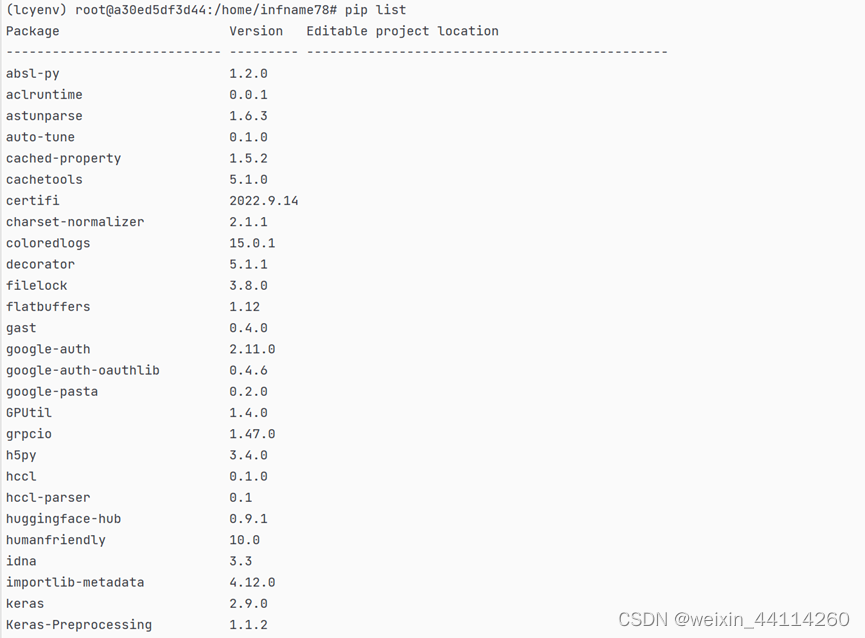

创建conda环境，并安装对应版本安装项目依赖的包。

在这里插入图片描述

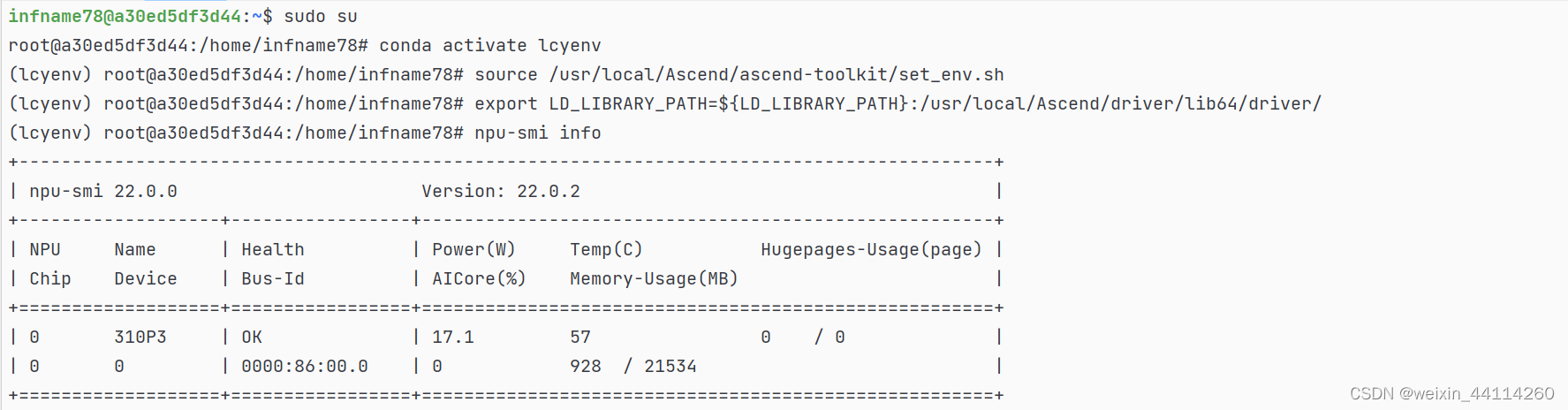

2. 配置环境变量

source /usr/local/Ascend/ascend-toolkit/set_env.sh  #root用户下

export LD_LIBRARY_PATH=${LD_LIBRARY_PATH}:/usr/local/Ascend/driver/lib64/driver/source /usr/local/Ascend/ascend-toolkit/set_env.sh

npu-smi info #查看npu信息

在这里插入图片描述

3.2 windows端环境准备

按照MindStudio用户手册中的安装指南—>本地安装依赖：Python（版本要求：3.7~3.9）、MinGW、CMake，安装MindStudio。

三、创建工程

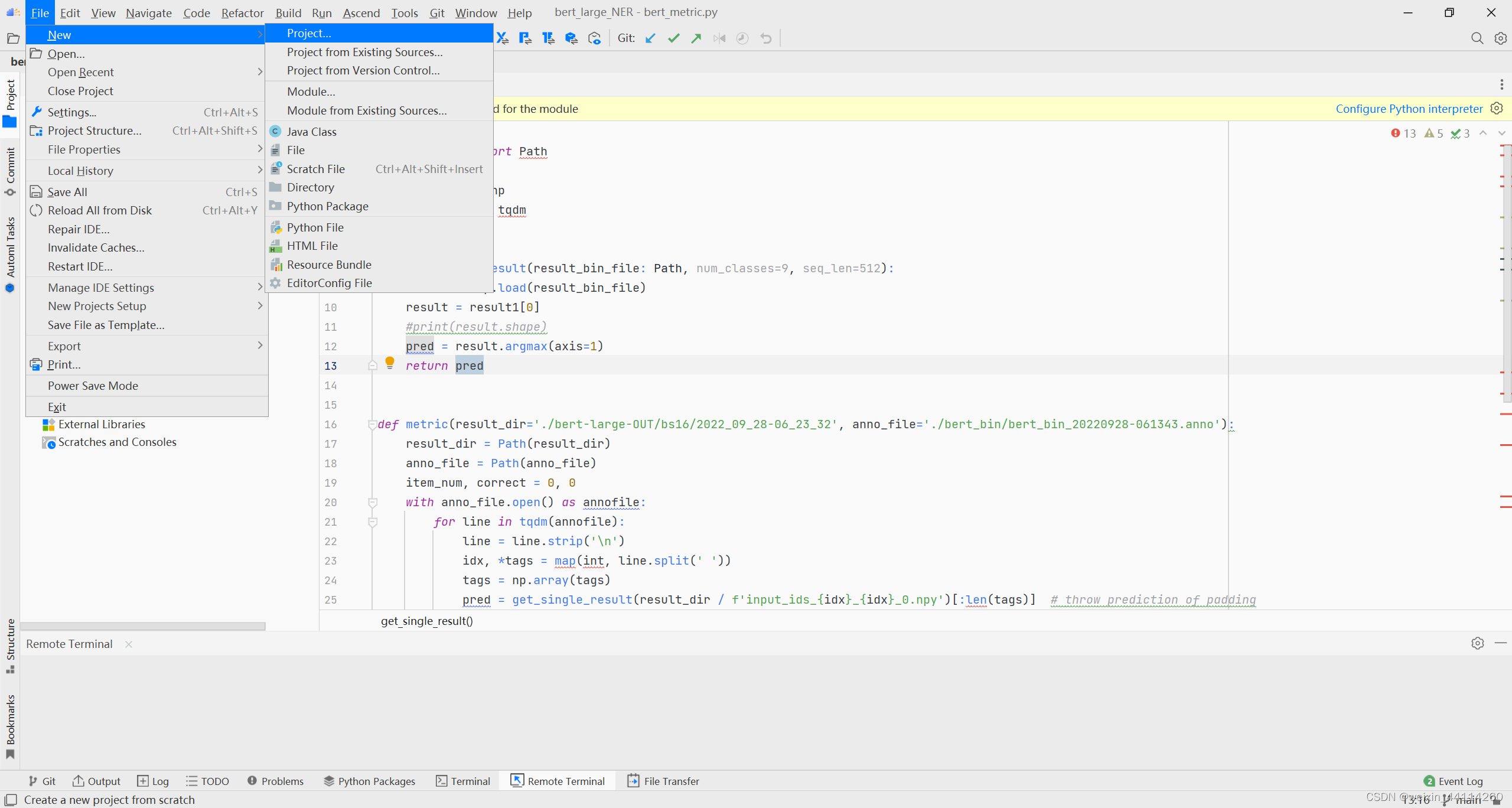

4.1 创建工程

在这里插入图片描述

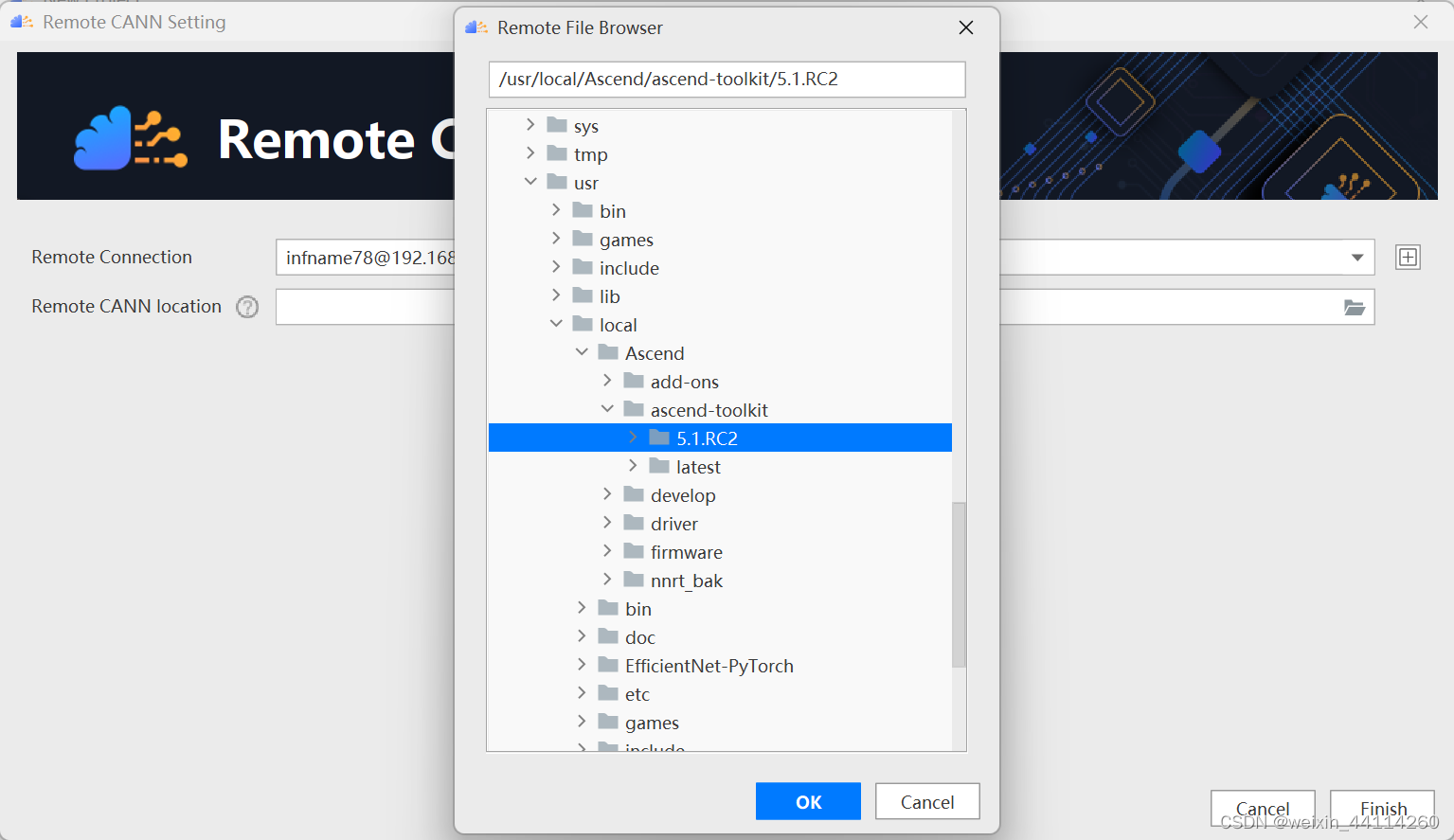

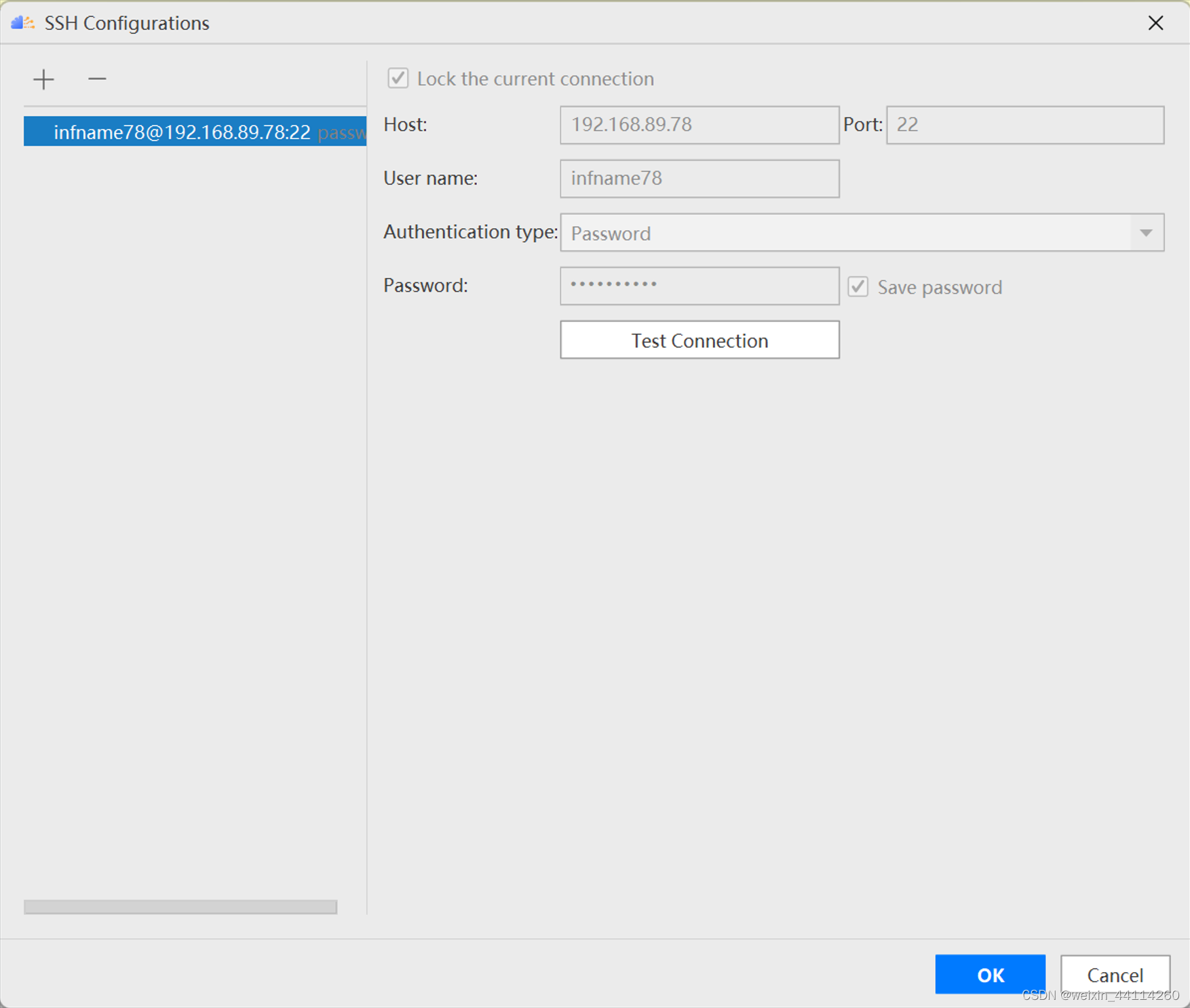

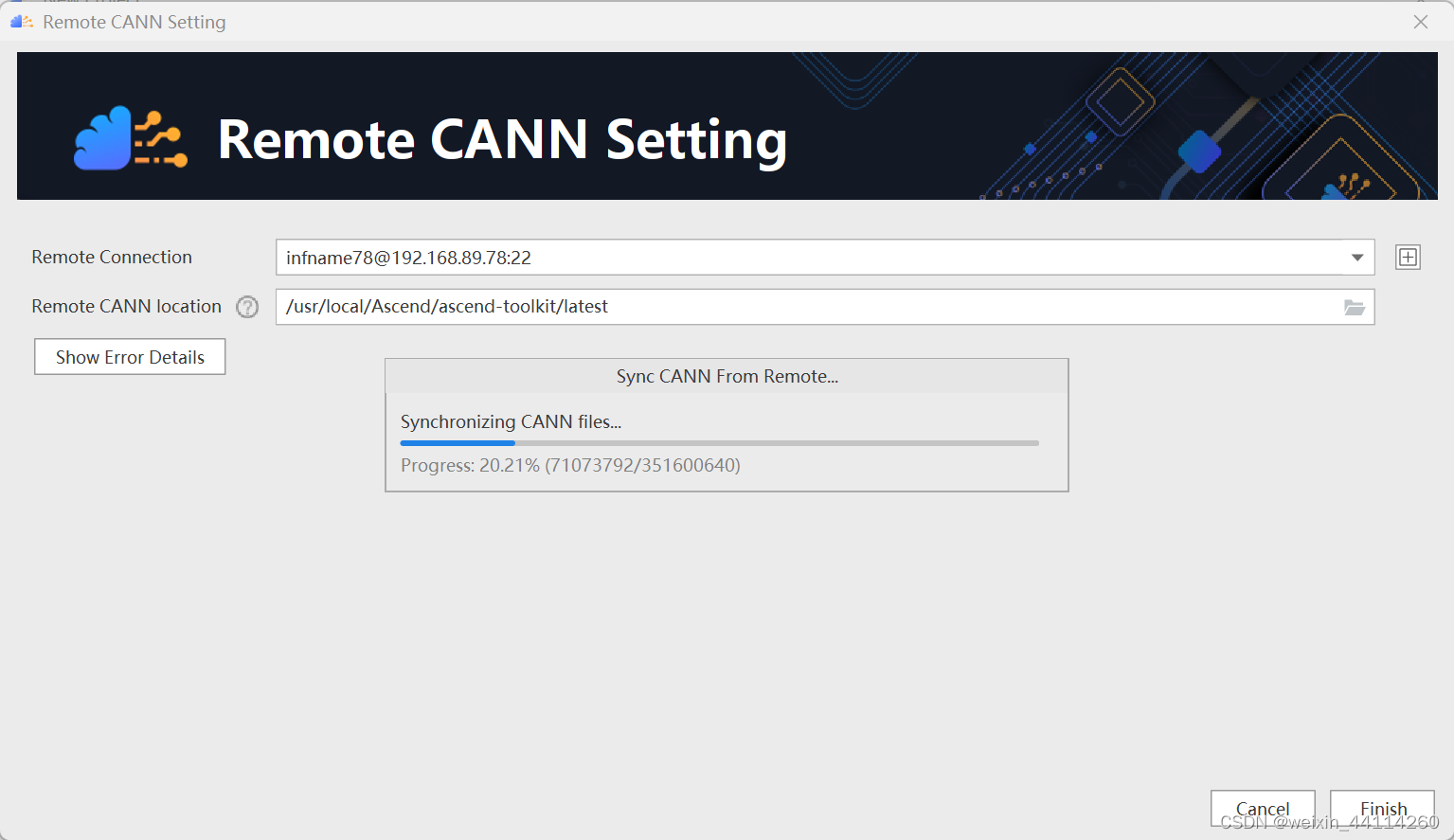

添加远程服务器，选择远程服务器中正确的CANN版本：
在这里插入图片描述

在这里插入图片描述

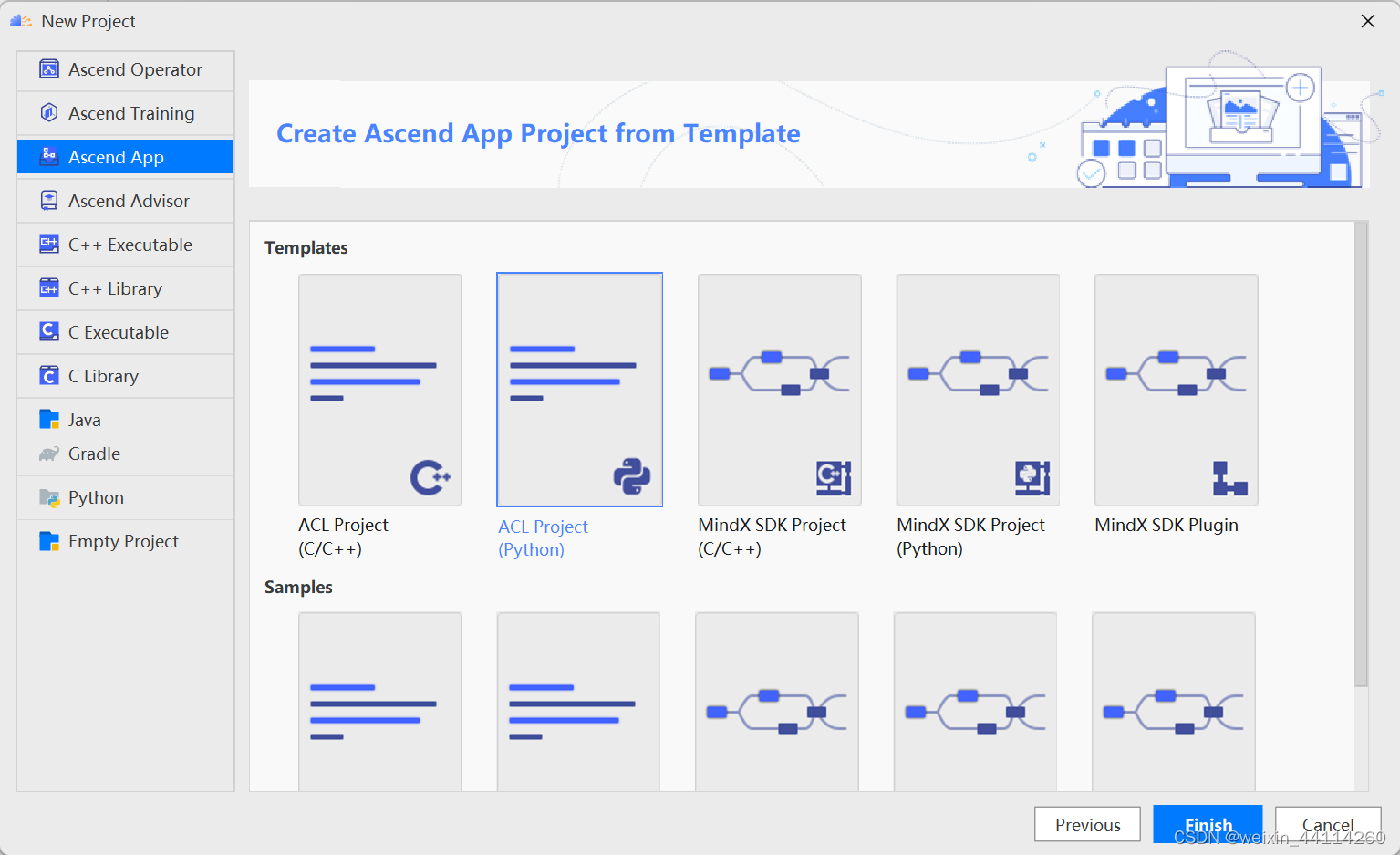

等待本地同步远端服务器CANN文件，同步完成后，选择ACL Projection（python）项目，点击完成，完成新建项目。

在这里插入图片描述

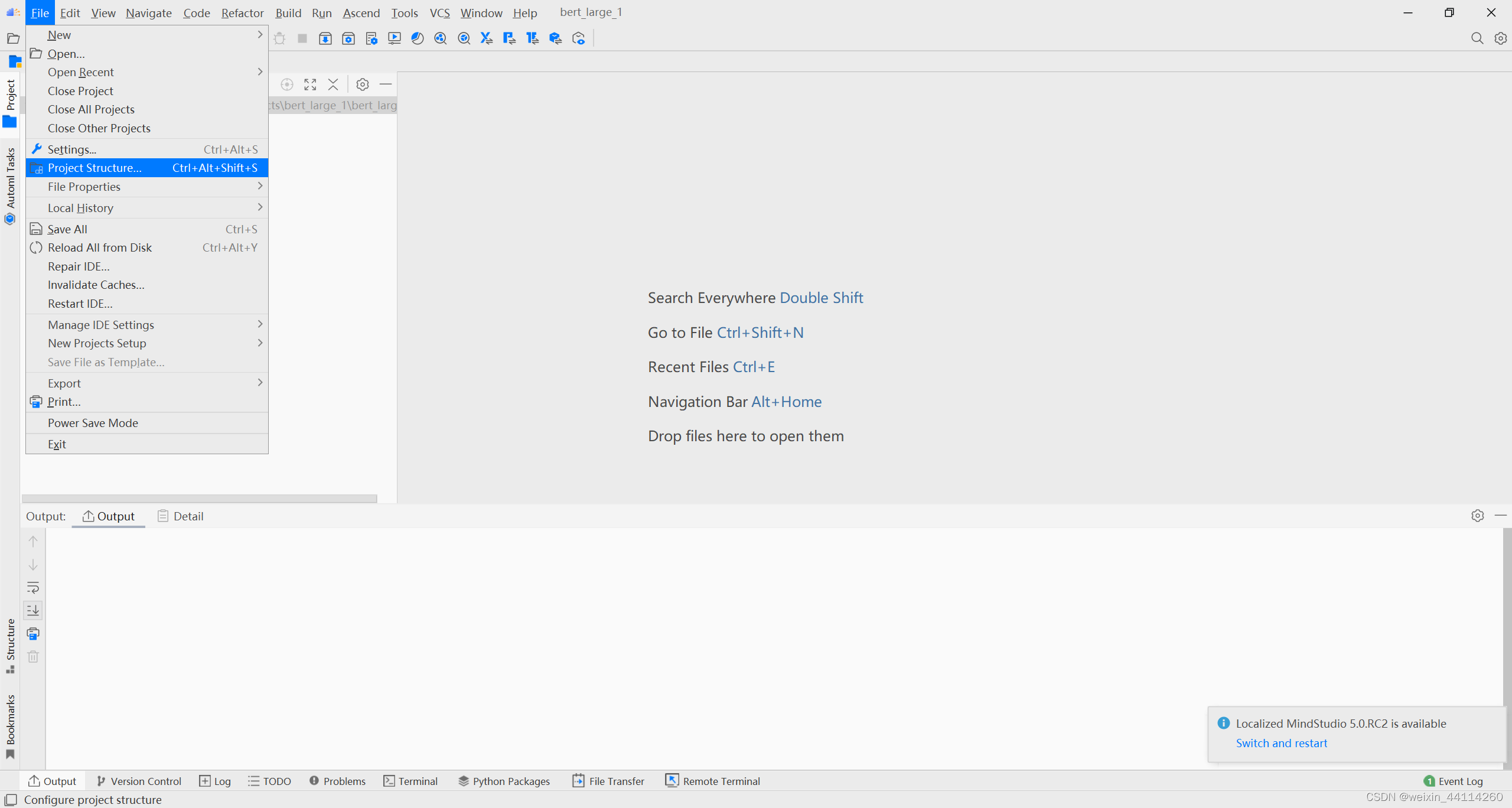

配置项目结构：

在这里插入图片描述

选择add python SDK：
在这里插入图片描述

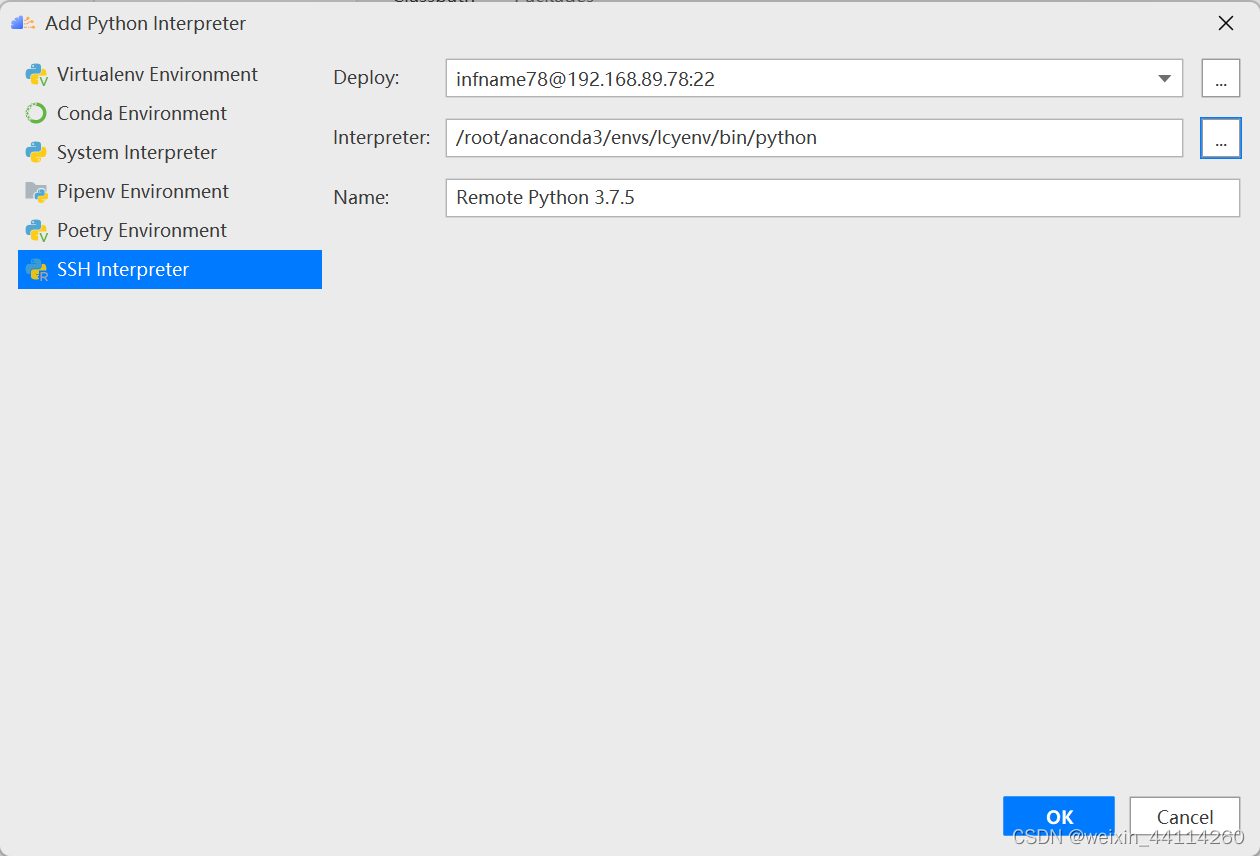

选择ssh interpreter，并配置正确的python解释器：

在这里插入图片描述

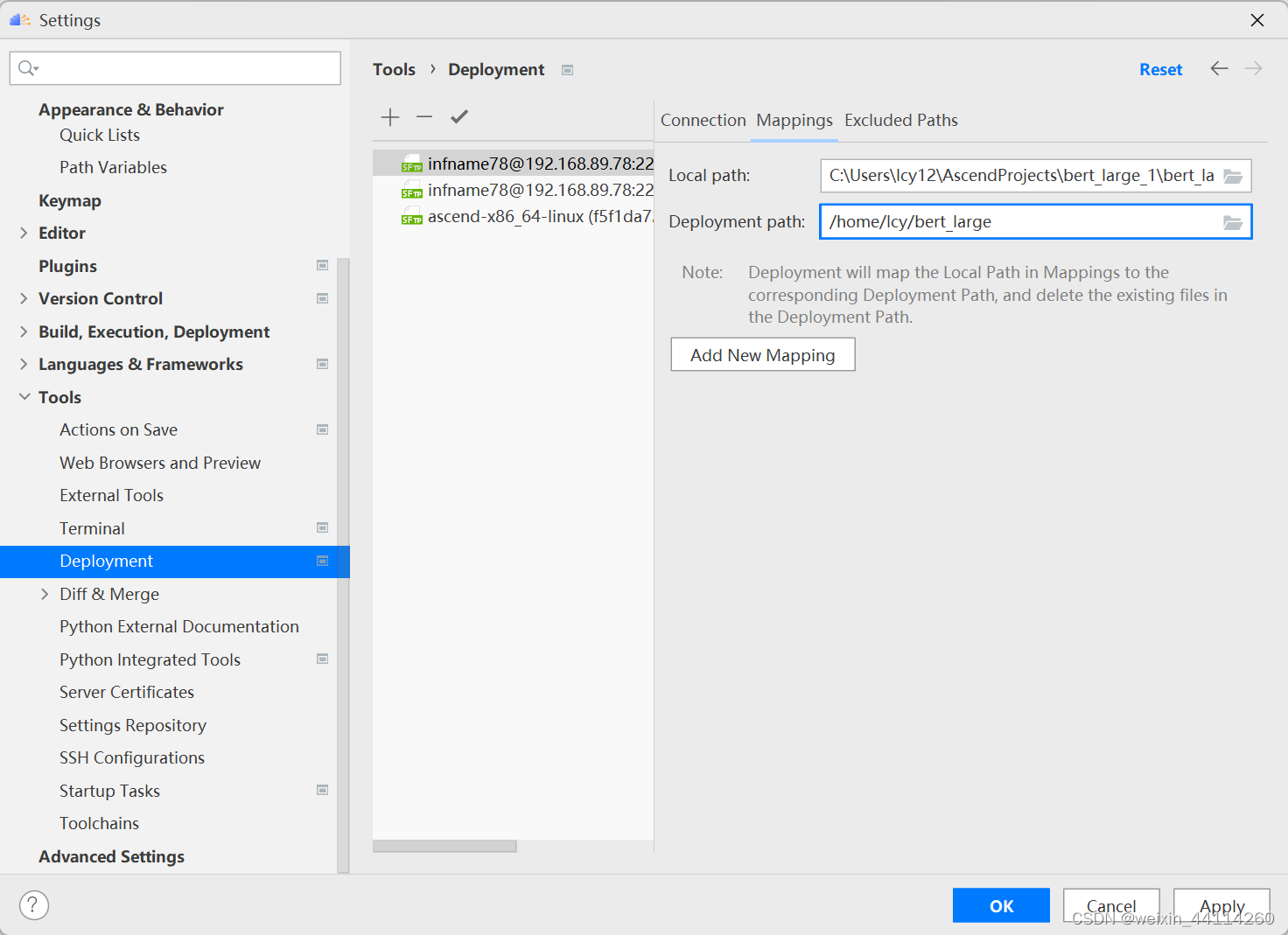

配置本地文件夹和远程服务器映射：
在这里插入图片描述

4.2配置本地、远端环境同步

在这里插入图片描述

工程目录为：

├──bert_large_NER
  └── bert-large-NER        //hugging face提供的词典等
  └── bert-large-OUT        //推理结果输出路径
  └── bert_bin            //生成的推理用数据保存路径

  └── conll2003           //CoNll-2003数据集
  └── bert_metric.py        //精度测试脚本
  └── bert_onnx_inference.py    //使用onnx模型推理脚本

  └── bin_create.py         //生成om模型推理用数据脚本
  └── npy_dataset_generate.py    //生成onnx模型推理用数据脚本

五、执行推理

5.1 数据预处理

获取原始数据集CoNLL-2003：数据集下载链接：https://data.deepai.org/conll2003.zip

数据集目录为：

├──conll2003
  └── valid.txt        //验证集
  └── train.txt        //验证集
  └── test.txt         //测试集

该数据集为从路透社的新闻文章中摘取的句子，并为这些单词标记人名、地名和组织名称。以测试集为例，数据集的主要形式如下：

词 词性 词块 实体
U.N. NNP I-NP I-ORG
official NN I-NP O
Ekeus NNP I-NP I-PER
heads VBZ I-VP O
for IN I-PP O
Baghdad NNP I-NP I-LOC
. . O O

在NER任务中，只关心1、4列，其中，第一列代表单词，最后一列代表实体对应的类别。实体类别NAME_ENTITY记录为以下九类：

B-PER/I-PER表示单词对应于个人实体的开头。
B-ORG/I-ORG表示单词对应于组织实体的开头/内部。
B-LOC/I-LOC表示对应于位置实体开头的单词。
B-MISC/I-MISC表示单词对应于其他实体的开头。
0表示单词非四大类实体。

数据预处理：将原始数据集转换为模型输入的二进制数据。

数据预处理脚本开发：

模型有三个输入，input_ids，attention_mask，token_type_ids；input_ids表示将输入的单词经过bert_large_NER模型生成embedding，在这个过程中，设置sequence长度为512，padding为Ture，实现将input_ids补全为长度为512的向量。同时，在每一条句子对应的512个单词中，哪些是句子的实际长度就将其对应的attention_mask设置为1，padding的部分就将对应的attention_mask设置为0。在一些任务中，存在模型的一条输入超过一句话的情况，此时借助token_type_ids来区分不同的句子，但在NER任务中，CoNLL-2003这个语料库里每个语料只有一句话，因此token_type_ids全都是0。

数据预处理的代码实现如下：（bin_create.py、npy_dataset_generate.py）

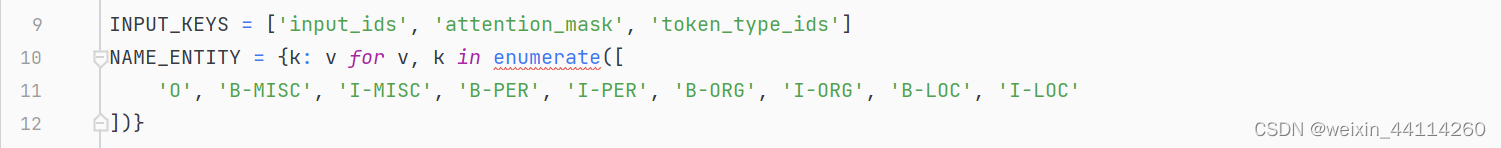

首先，定义INPUT_KEYS和NAME_ENTITY两个列表，分别记录输入和实体名称：
在这里插入图片描述

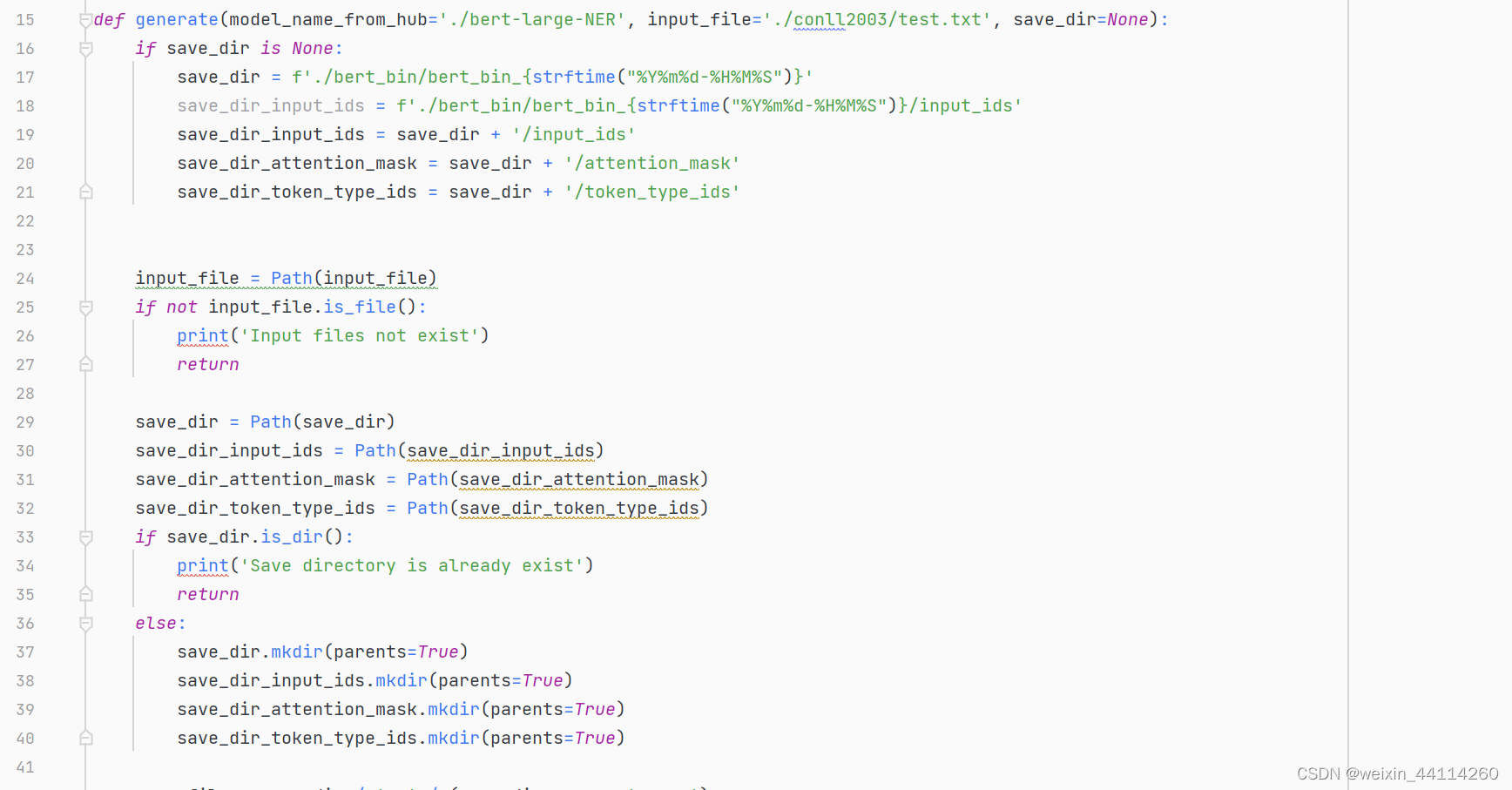

设置生成数据的文件结构，并创建三个输入token对应的文件夹：
在这里插入图片描述

加载bert_large_NER模型中定义的tokenizer：

在这里插入图片描述

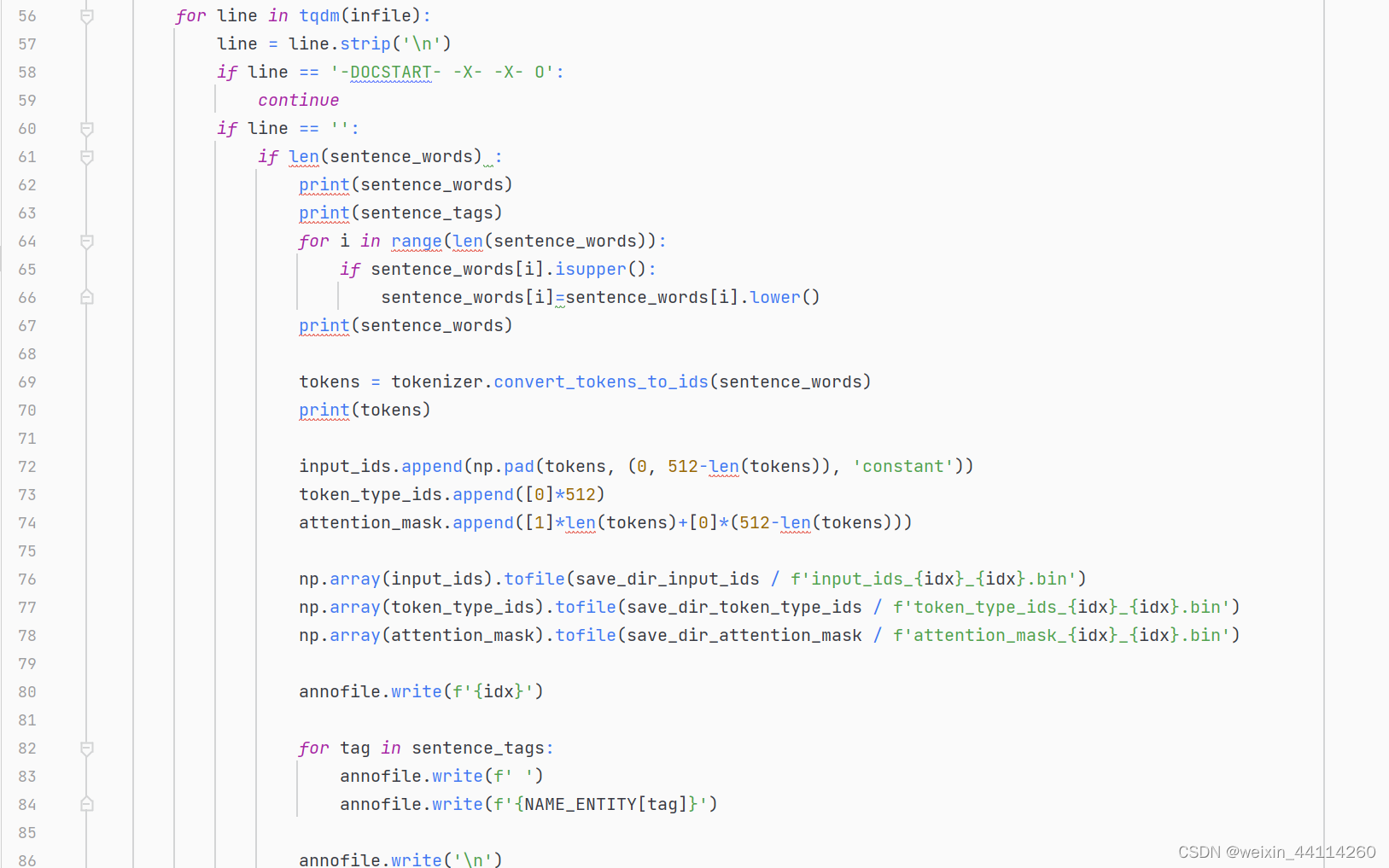

使用tokenizer中的convert_tokens_to_ids方法，将英语单词根据对应的词汇表转换成embedding。手动将每个句子的长度填充到512，并根据句子长度填写attention_mask的值。此外，处理每个单词时，记录其对应的实体类别，并将其记录在annofile中，便于后续精度的计算。

在这里插入图片描述

对于om模型而言，要求的输入是.bin格式的，并将每条数据对应的三条输入分别存入三个文件夹。对于onnx模型而言，要求的输入是.npy格式的，并将每条数据对应的三条输入存入三个.npy文件。因此，在脚本开发中文件保存时要注意格式要求。

执行bin_create.py脚本生成om模型需要的推理数据：

在这里插入图片描述

运行成功后生成：input_ids.npy、attention_mask.npy、token_type_ids.npy三个npy文件，保存在./bert_bin/bert_npy_2022xxxx-xxxxxx/文件夹下，.anno文件记录token对应的label，保存在./bert_bin文件夹下。

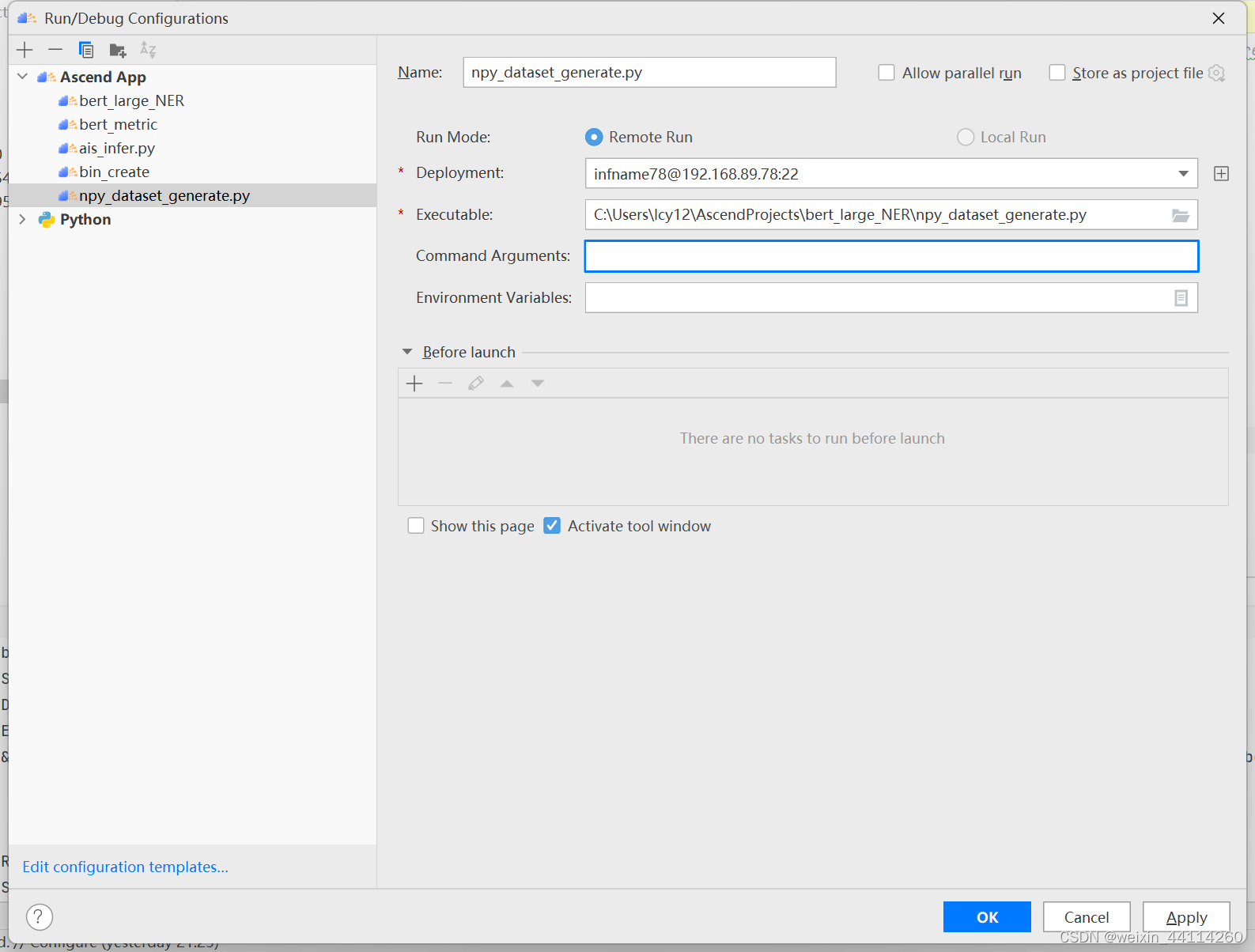

执行npy_dataset_generate.py脚本生成onnx模型需要的推理数据：
在这里插入图片描述

运行成功后生成：input_ids、attention_mask、token_type_ids三个文件夹，保存在./bert_bin/bert_bin_2022xxxx-xxxxxx/文件夹下，文件夹中存的数据格式为.bin，作为om模型的输入。.anno文件记录token对应的label，保存在./bert_bin/文件夹下。

5.2 模型转换

5.2.1 借助transformers[onnx]工具由path转换成onnx

pip install transformers[onnx]

使用transformers.onnx进行模型转换：

python -m transformers.onnx --model=bert-large-NER --feature=token-classification onnx/

■参数说明：

– model：hugging face上下载的开源模型

– feature：用于导出模型的特征类型

– onnx/：保存导出的onnx模型的路径

运行结束后生成model.onnx保存在./onnx文件夹下。

5.2.2 onnx转换成om

使用ATC命令将onnx模型转换为om模型：

atc --framework=5 --model=model.onnx --output=bert_large_bs16_seq512 --input_shape="input_ids:16,512;attention_mask:16,512;token_type_ids:16,512" --soc_version=Ascend310P3

■参数说明：

--model：为ONNX模型文件。

--framework：5代表ONNX模型。

--output：输出的OM模型。

--input_shape：输入数据的shape。输入数据有三条，均为batch*512，其中512为sequence序列长度。

--soc_version：处理器型号。

运行成功后生成bert_large_bs16_seq512.om模型文件。

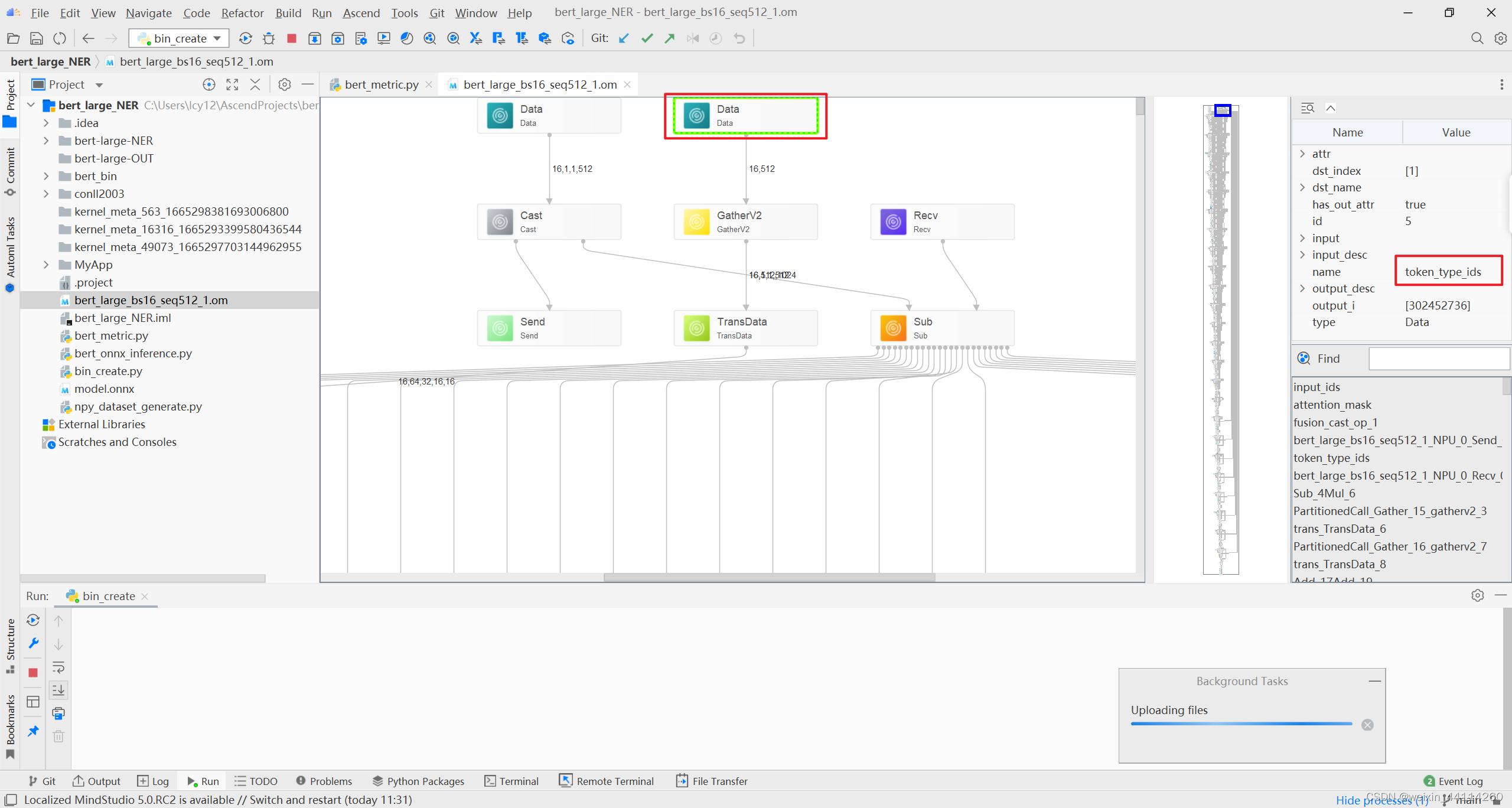

对om模型进行可视化，观察模型的输入输出。
在这里插入图片描述

5.3 执行离线推理

转换om模型成功后，使用MindStudio remote终端执行ais_infer推理。

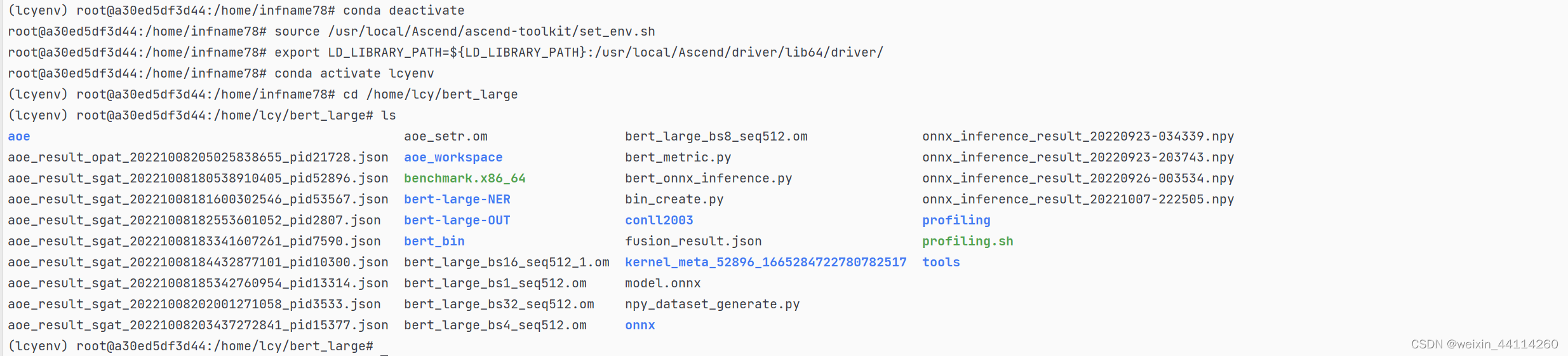

启动ssh session，切换conda环境，切换工作目录：

在这里插入图片描述

使用ais_infer工具进行推理：

a. 下载推理工具ais_infer。

git clone https://gitee.com/ascend/tools.git

b. 编译、安装推理工具

cd /home/lcy/RotaE/tools/ais-bench_workload/tool/ais_infer/backend/
pip3.7 wheel ./  #编译 要根据自己的python版本
ls
pip install aclruntime-0.0.1-cp37-cp37m-linux_x86_64.whl

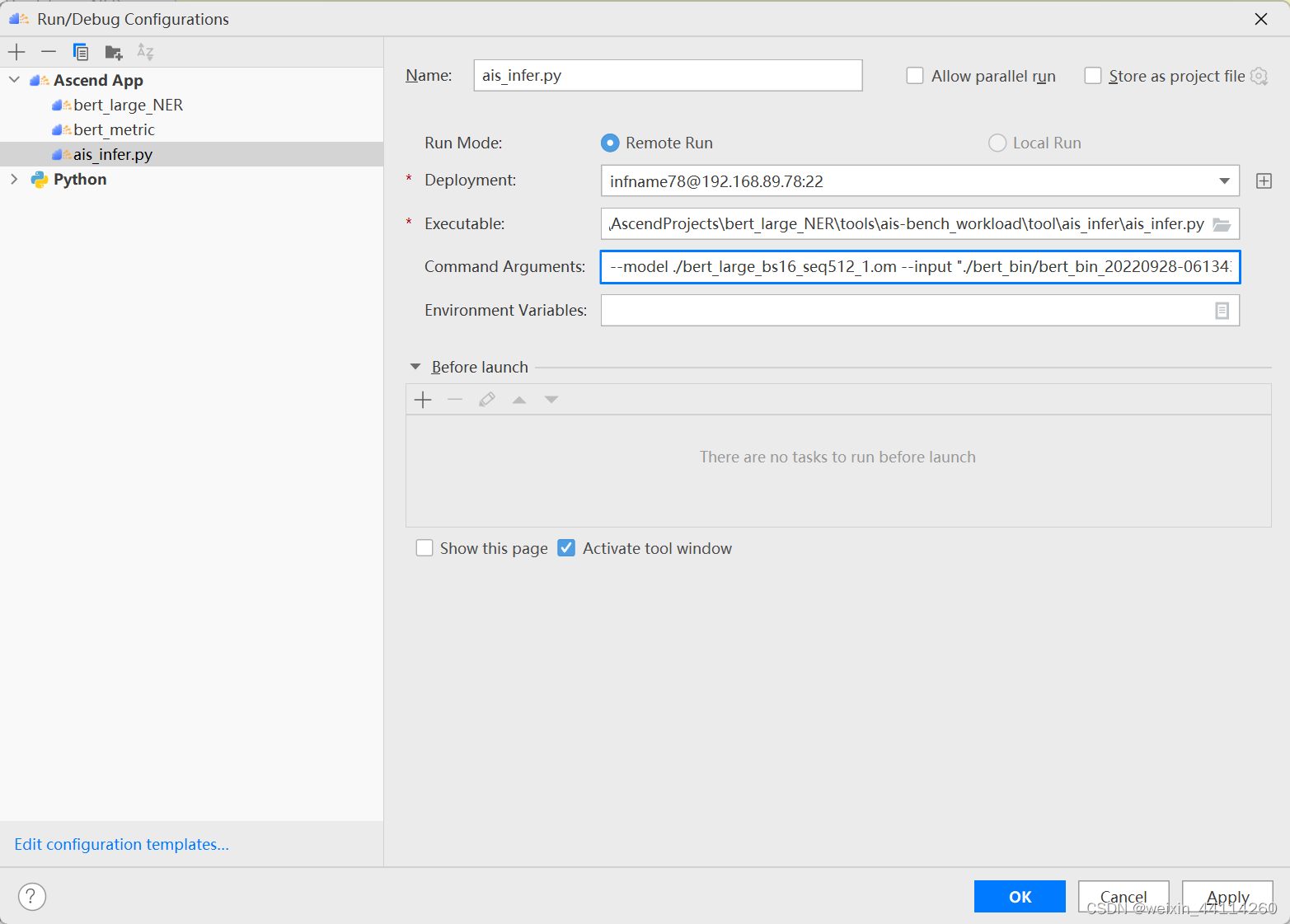

精度测试（以batchsize=16为例）：
在这里插入图片描述

python ./tools/ais-bench_workload/tool/ais_infer/ais_infer.py --model ./bert_large_bs16_seq512_1.om --input "./bert_bin/bert_bin_20220928-061343/input_ids,.bert_bin/bert_bin_20220928-061343/attention_mask,./bert_bin/bert_bin_20220928-061343/token_type_ids" --output ./bert-large-OUT/bs16 --outfmt NPY

■参数说明：

--model：为ONNX模型文件。

--batchsize：模型的batchsize大小。

--input：模型的输入，input_ids、attention_mask、token_type_ids三个文件夹。

--output：输出指定在./bert-large-OUT/bs16下。

--outfmt：推理结果保存格式。

执行结束输出保存在./bert-large-OUT/bs16下。

5.4 精度验证

推理成功，需要对推理结果进行后处理，通过bert_metric.py进行后处理，验证推理结果，进行精度评估。

精度推理脚本开发：

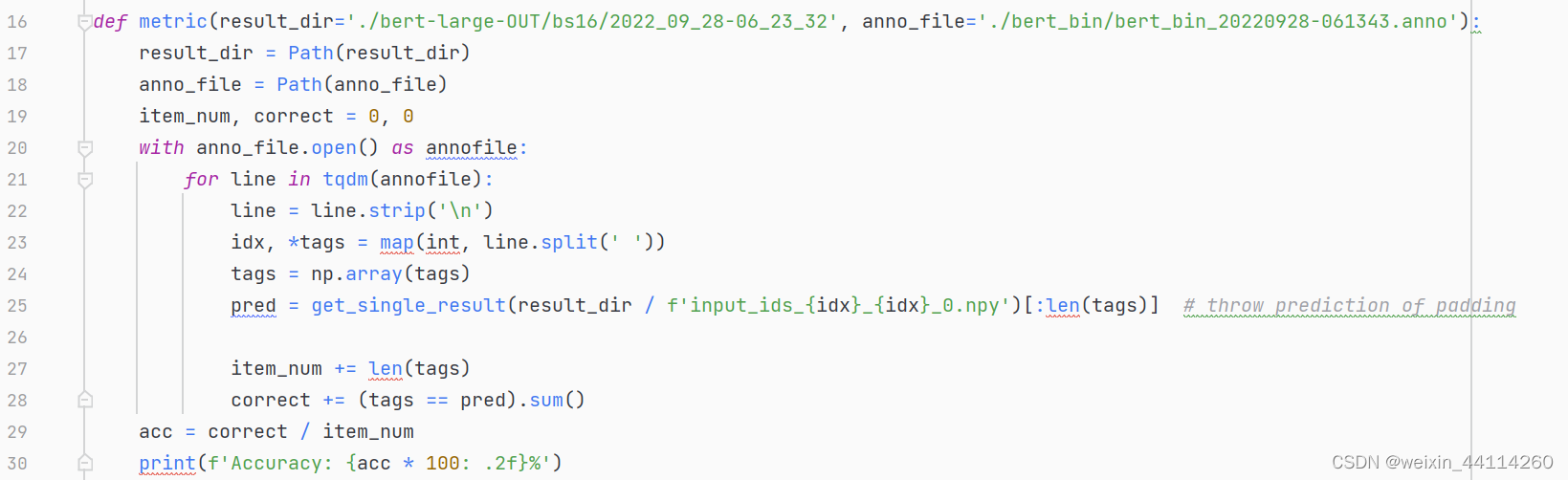

首先获取到./bert-large-OUT/bs16目录下的推理结果文件：

在这里插入图片描述

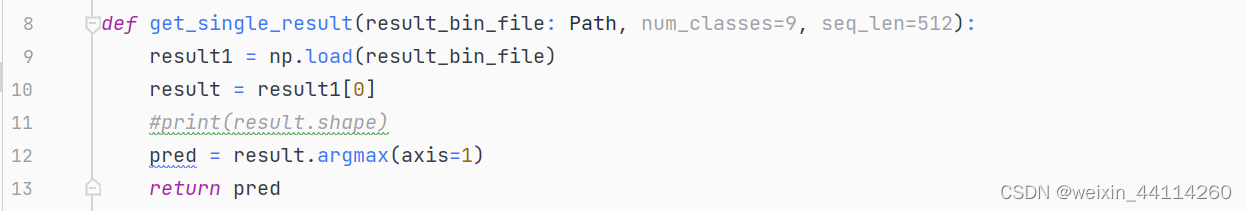

根据预测正确的条数/总数量得到预测正确的准确率acc：

在这里插入图片描述

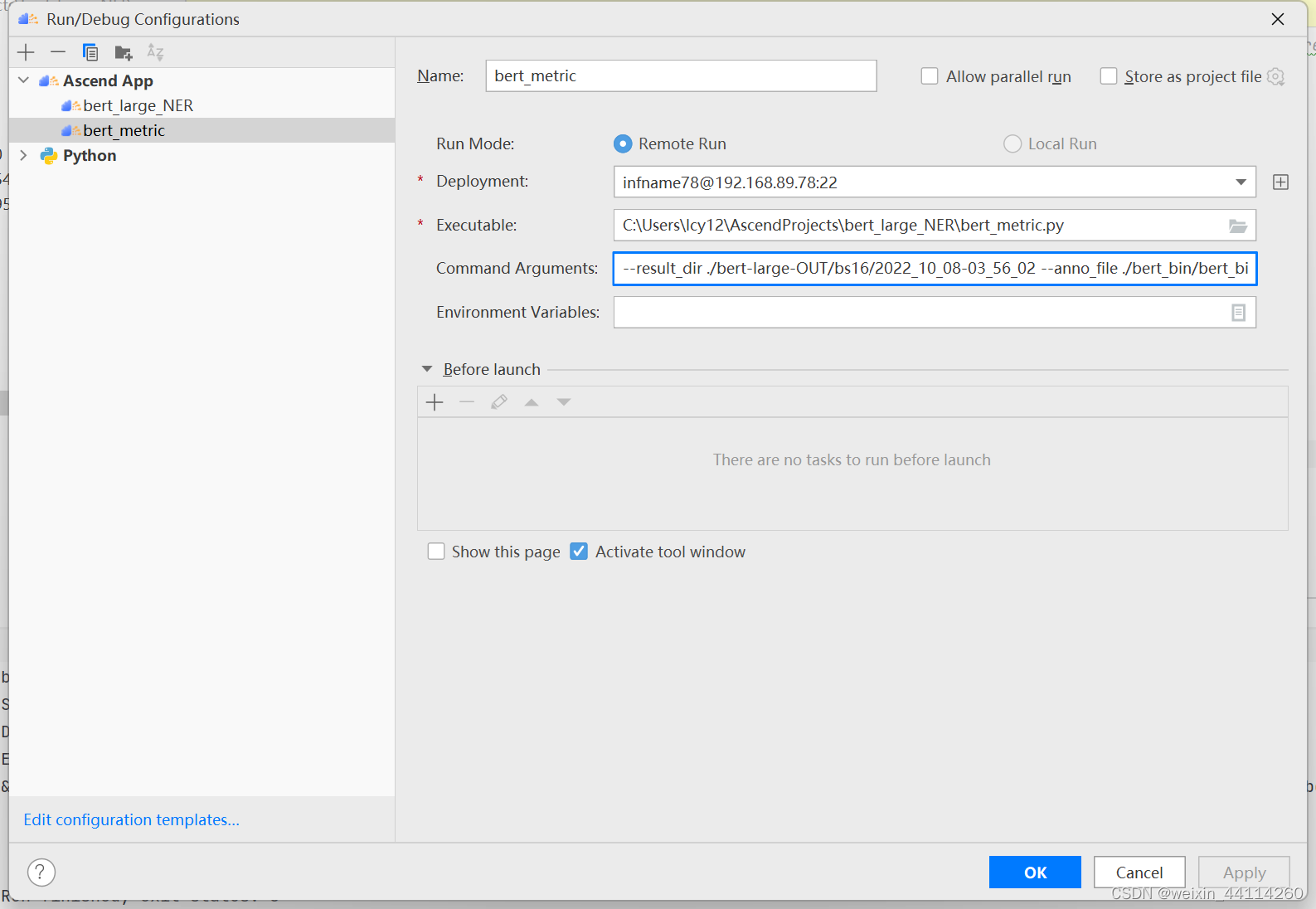

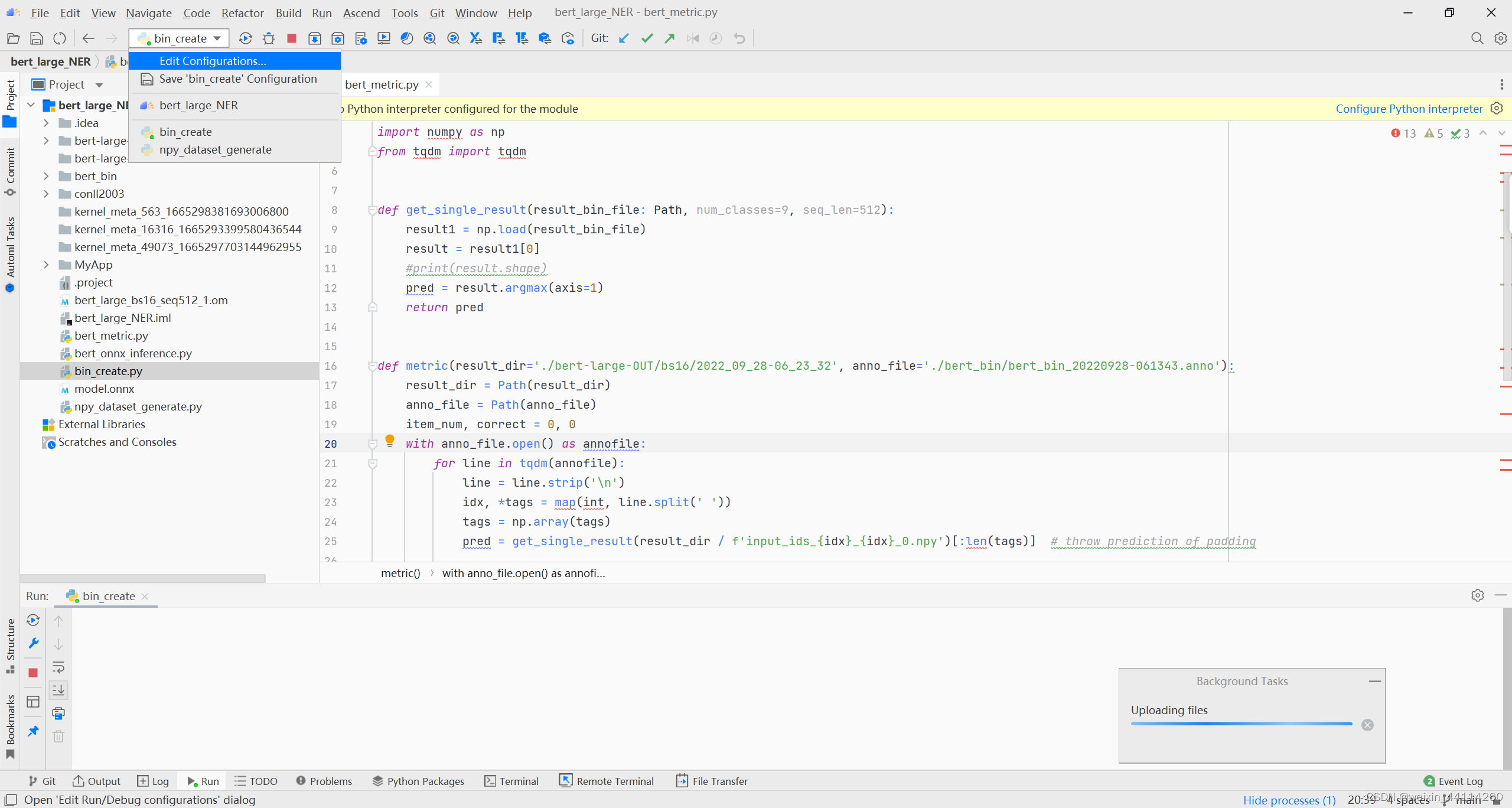

在MindStudio运行bert_metric.py脚本进行精度验证：

在这里插入图片描述

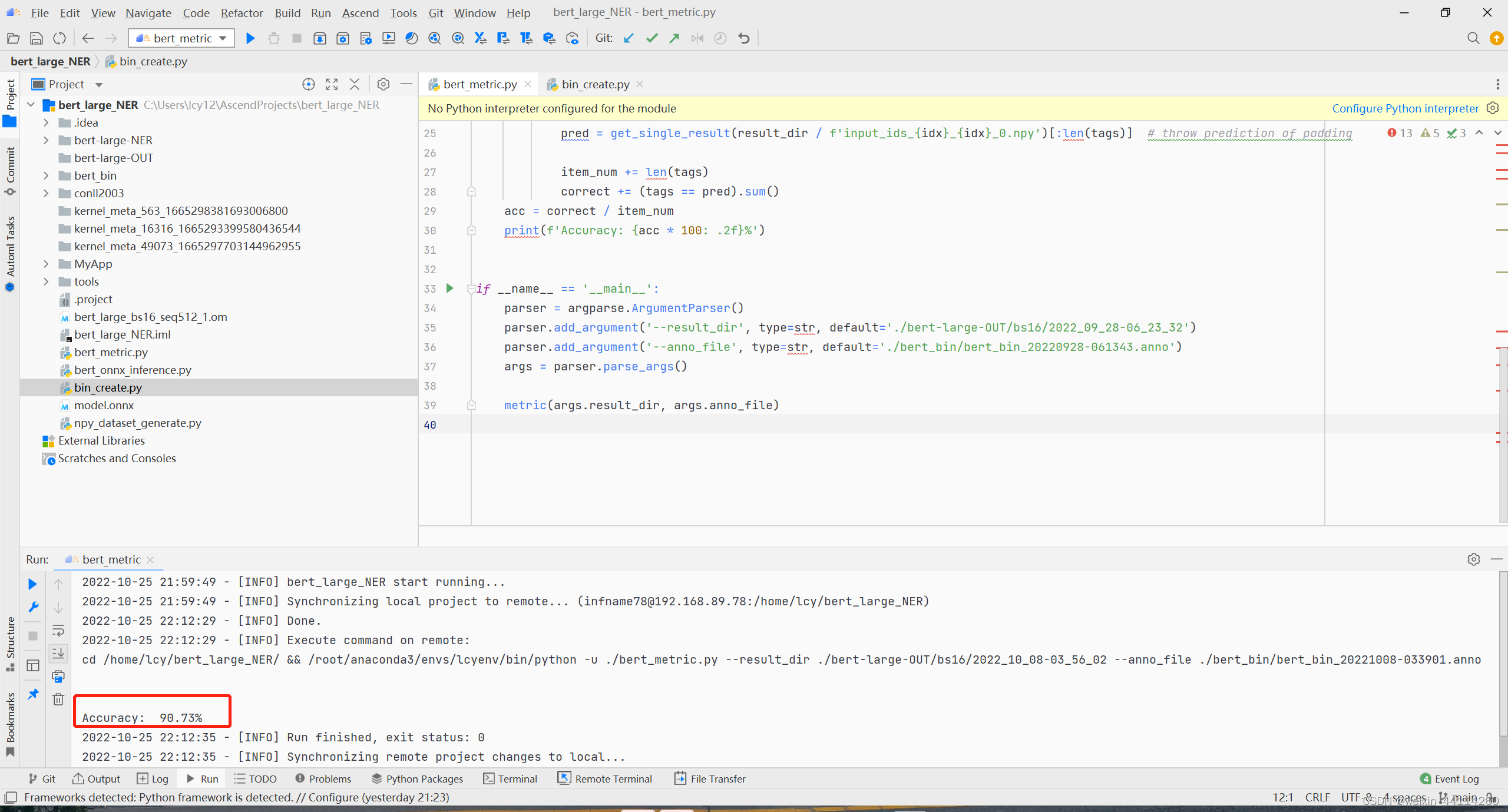

运行成功后输出模型预测结果的精度为90.73%，接近于hugging face中在测试集上的精度结果91.2%：

在这里插入图片描述

六、性能调优

使用aoe工具进行自动性能调优。

在这里插入图片描述

No performance improvement”表明：自动性能调优未带来模型推理性能的提升。

Q&A

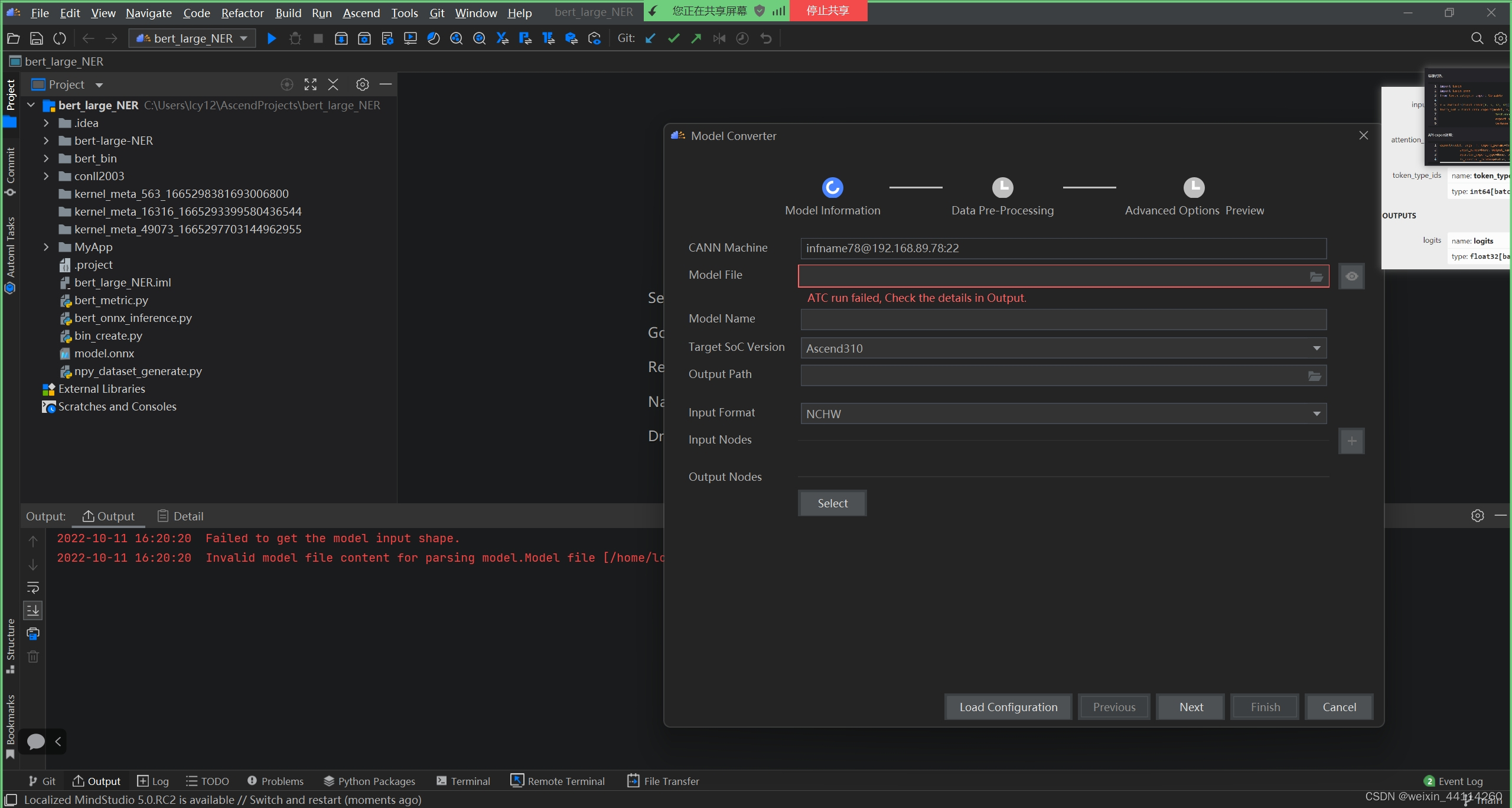

由于bert_large_NER模型转换得到的onnx模型较大，且三个输入的形状均为动态的[batch, sequence]，因此在使用MindStudio进行onnx模型的可视化以及onnx模型向om模型转换时出现报错：

故在模型转换时直接使用ATC工具完成。
在数据预处理过程中，transformer库提供的AutoTokenizer.tokenizer方法，生成的embedding存在两个问题：①对未见过的单词自动进行拆分，导致生成的input_keys与原句子相比常常会变长，此时annofile中记录的每个单词对应的实体类别就会失效；②在句子的起始处和结尾处自动增加[CLS]、[SEP]作为起始符和终止符，在更加强调整句话语义的NLP任务中是至关重要的，但在关注每个单词对应的实体类别的NER任务中是不重要的。在测试过程中，也推测出作者在进行模型训练时，也是未增加起始、终止符的。

因此，选择借助AutoTokenizer.convert_tokens_to_ids方法，先手动的对应词汇表将英语单词编码为embedding，对于词汇表中没有的单词会将其编码成100。之后再对根据句子长度和sequence长度（512）对编码后的input_ids进行padding，完成input_ids，attention_mask，token_type_ids的生成和annofile记录单词label的对应。

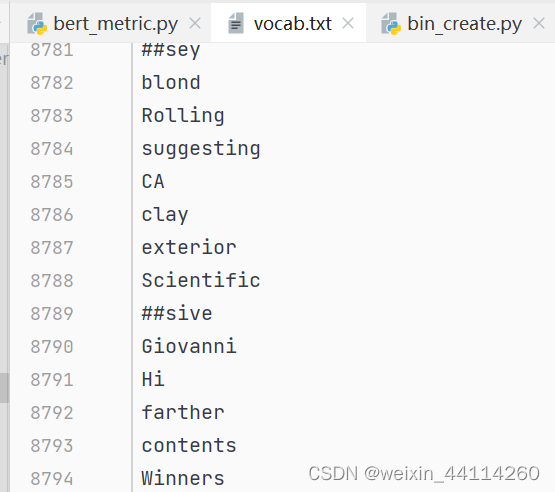

bert_large_NER的vocab.txt如下所示：

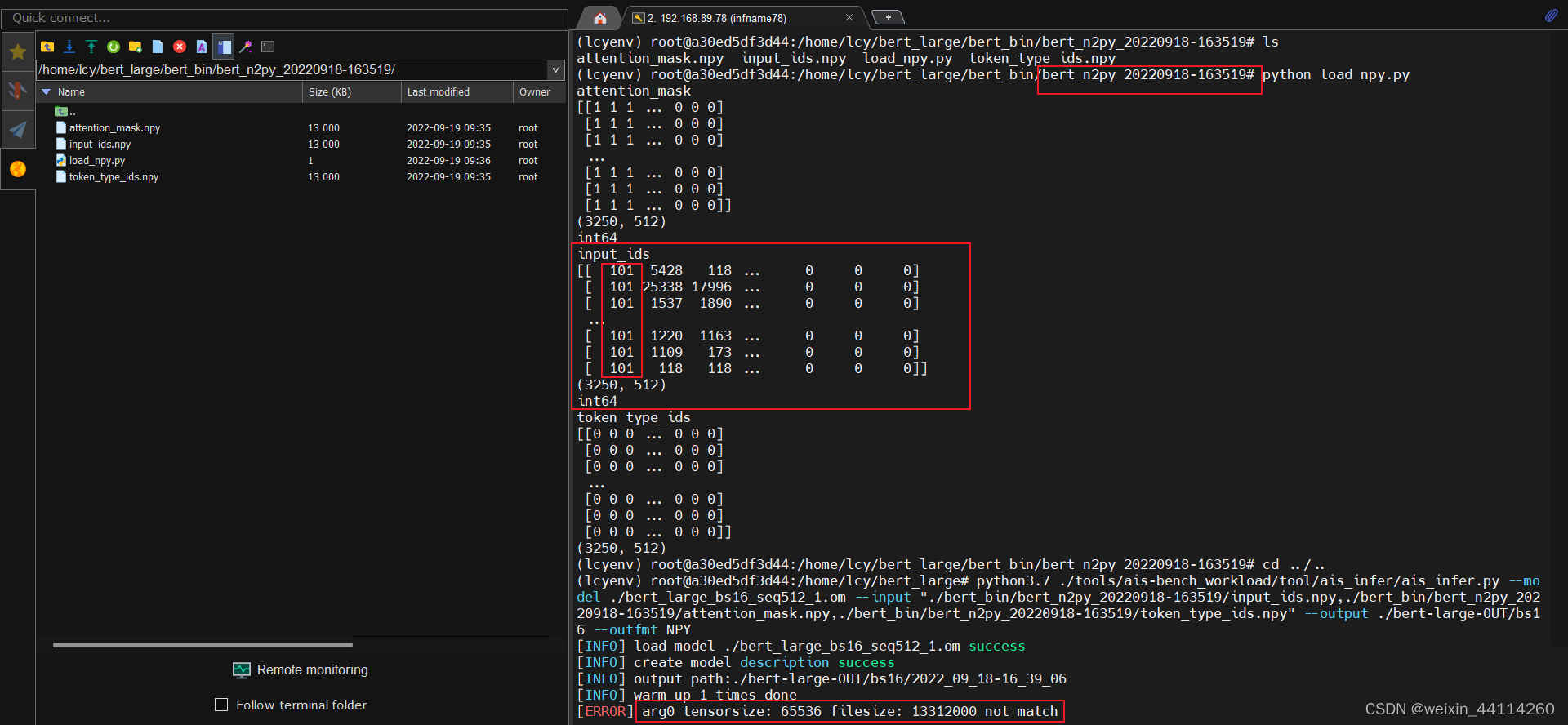

由tokenizer方法生成的数据如下所示，101表示[CLS]，102表示[SEP]。

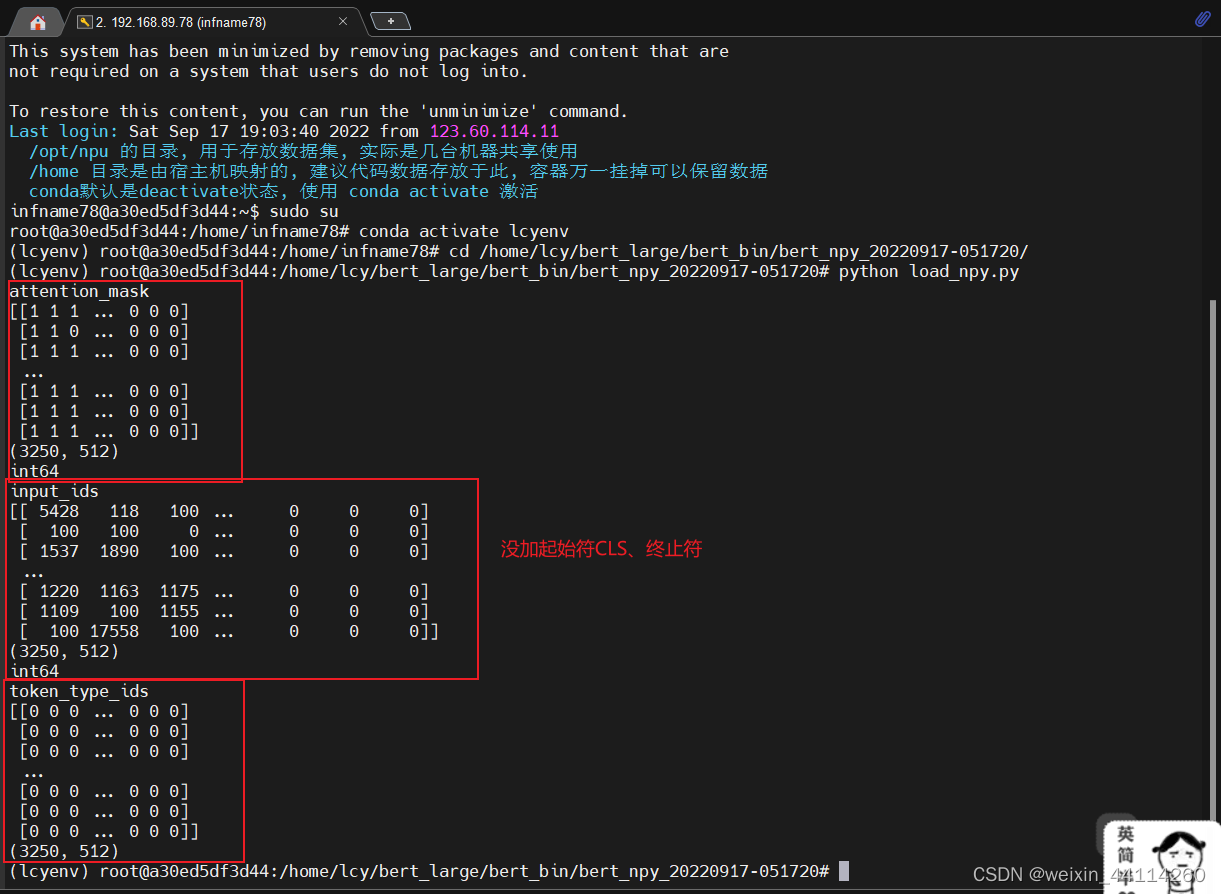

由convert_tokens_to_ids生成的数据如下所示，对词汇表中未出现过的单词会将其编码为100。
