drawio制作矢量图完美放置于论文的方法,不要直接导出SVG

引言

drawio导出的svg文件,放置于Word或者PPT中, 里面的文字图片都会模糊
所以我找到了一个完美解决这个问题的方法,有些复杂,但完全可行
希望你也能复现
如果你有更好的方法
请告诉我, 万分感谢
阅读本文需要您:
1.安装drawio和Microsoft Word & PowerPoint
2.安装Adobe Illustrator
3.可能需要安装InkScape
这个方法我感觉非常玄学, 我还没搞清楚原理
另外建议直接拖到最后查看InkScape的命令行方法, 这个是最简单轻松的
有条件的还可以让AI给你写一个批处理的脚本

方法一

总共分为3步完成,直接照做即可
如果没有复现的话,再把注意事项里的内容也做了

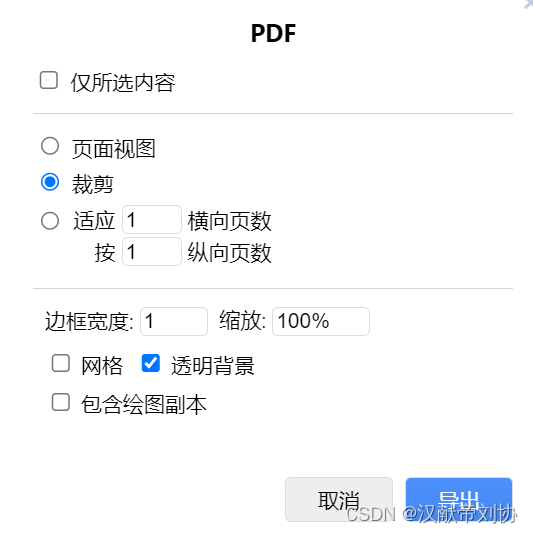

1.在drawio导出为PDF格式

这样配置
在这里插入图片描述
或者你Ctrl+A全选,然后勾选“仅所选内容”也行
边框宽度你自己设置

注意事项

Ctrl+A,在右侧点击文本,然后关闭格式化文本的选项
关闭之后你的内容可能会乱,文本里会多一些回车,删除就好。

2.在Adobe Illustrator里

打开你导出的PDF,之后在上面的菜单
点击文件,点击导出(E),点击导出为…
选择导出的文件类型为 emf

3.将emf文件拖到PPT里

其实拖到Word里也行
这时候,就已经可以直接打印了,但是图片里面的弧线可能有锯齿
这一步我们要处理锯齿
左键选中图片,再右键点击图片,点击另存为图片(S)…
选择另存为的文件类型为wmf

注意事项

1.打印机选择微软自带

也就是Microsoft Print to PDF
有条件的选择Adobe PDF也行(没有安装就直接跳到第二步吧)

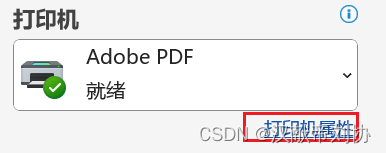

Adobe PDF 点击打印机属性
在这里插入图片描述

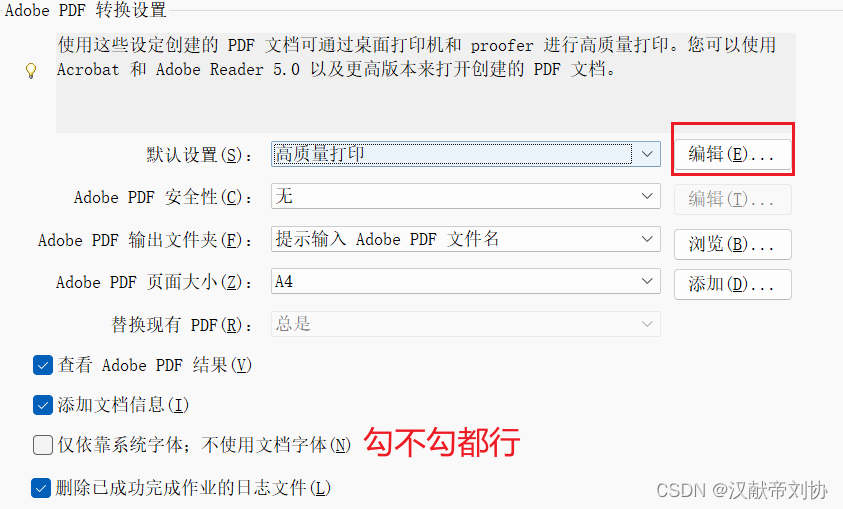

选择高质量打印/High Quality Print
然后编辑里面的选项
在这里插入图片描述

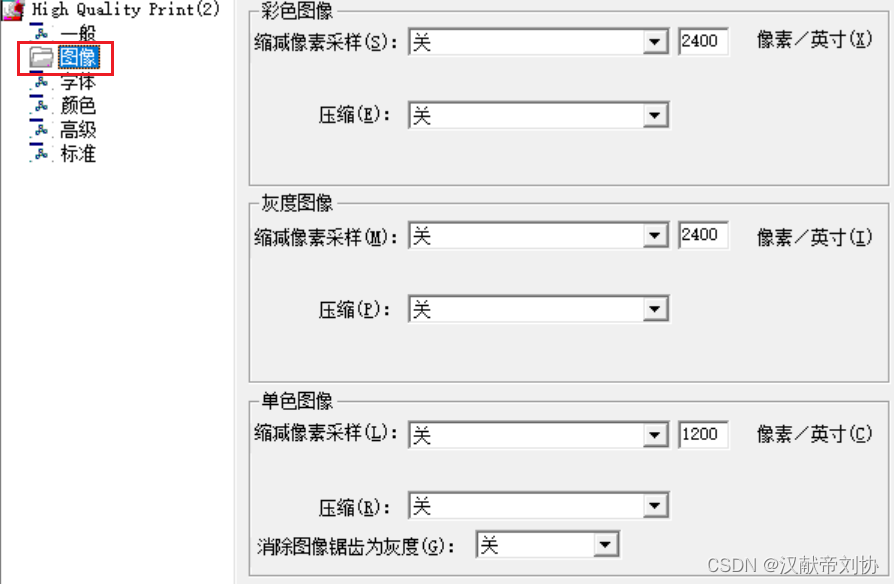

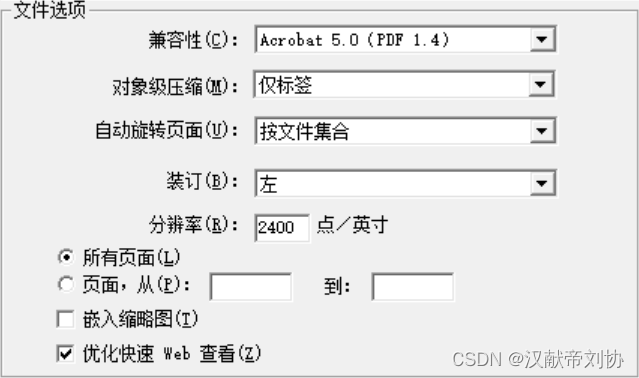

修改如下配置
在这里插入图片描述
在这里插入图片描述

2.Word中设置

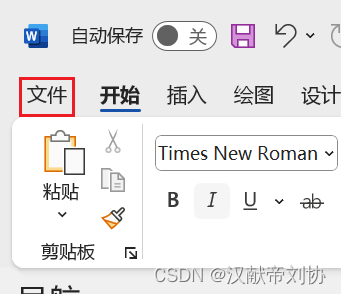

点击文件
在这里插入图片描述

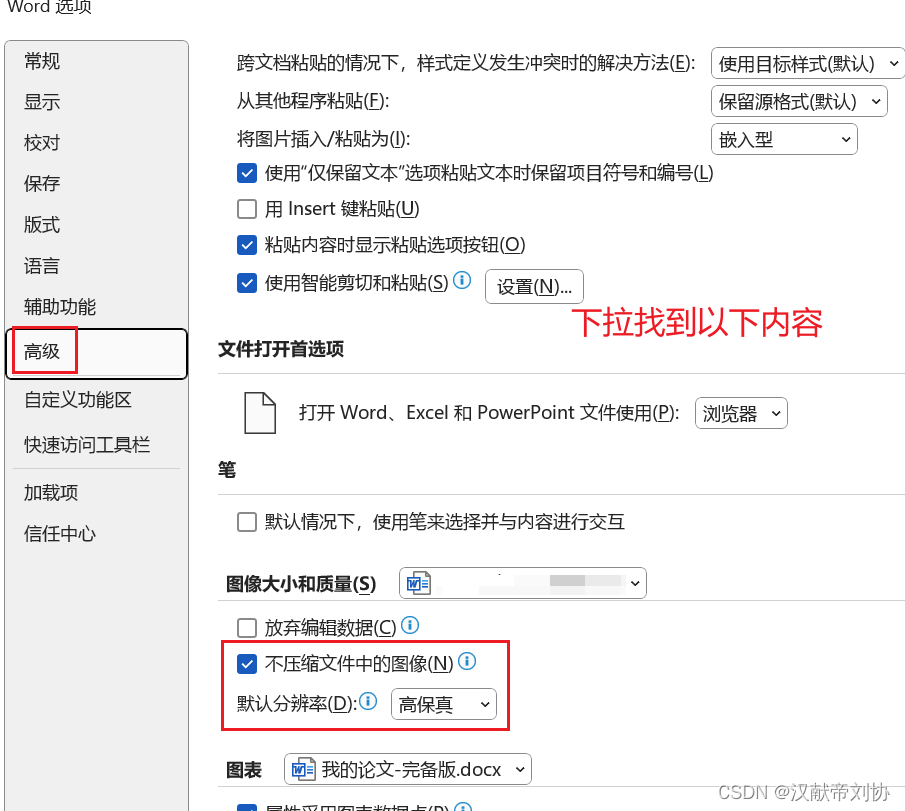

点击选项
在这里插入图片描述
在这里插入图片描述
这样设置即可。

其他内容

Navicat中ER图的高清导出
首先导出为SVG
然后用InkScape的命令行工具
inkscape Diagram 1.svg --export-filename=output.emf
接着继续另存为wmf就行了

方法二(建议使用这个)

如果你无法复现
需要配置环境变量, 命令行使用InkScape

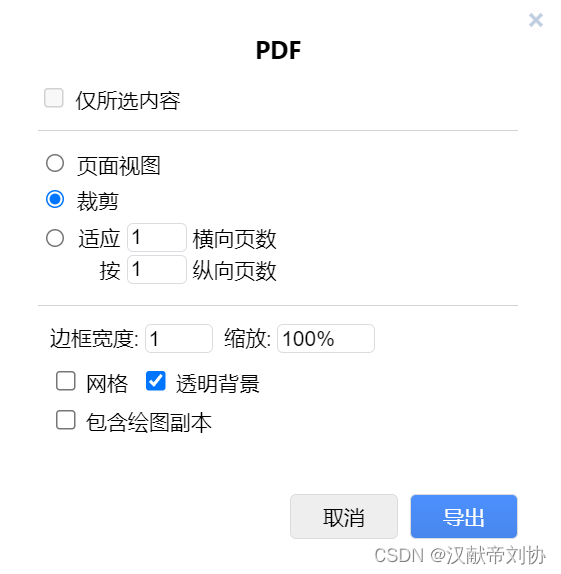

Drawio导出pdf
在这里插入图片描述
然后

inkscape .\3-3文件功能用例分析.drawio.pdf --export-filename=intermediate.svg
inkscape intermediate.svg --export-filename=output.emf

就行了

方法三

因为方法二生成的emf, 打印出来的pdf无法选中图中文字
所以这里把生成的svg用Adobe Illustrator打开, 直接导出为emf即可
所在emf在Word里还是有锯齿, 但是打印出来却没有了
所以我觉得很玄学

### 提高draw.io导出SVG清晰度的方法 #### 1. 确认使用SVG技术 draw.io的核心是基于SVG(可缩放矢量图形)技术构建,这意味着所绘制的图表理论上可以在任意比例下保持无损缩放和清晰度不变[^2]。 #### 2. 调整绘图分辨率设置 当准备导出文件时,在draw.io中应仔细检查并适当调整页面属性中的宽度和高度单位以及背景颜色等参数。虽然这不是直接影响SVG质量的因素,但是合理的配置能够间接帮助提升最终输出效果的质量。 #### 3. 导出前优化对象位置与大小 确保所有元素按照网格对齐,并利用对齐工具使各组件之间距离均匀一致。这种做法不仅有助于视觉上的整洁美观,而且对于维持较高的图像解析度也有积极作用[^3]。 #### 4. 正确选择导出方式 在尝试导出SVG格式之前,请务必确认选择了正确的选项。具体来说,在“文件”> “另存为...” 或者直接点击右上角分享图标下的 "Export as..." 中找到SVG这一项。值得注意的是,如果目标是为了在网络上传播,则建议勾选“Embed images into exported file (larger files)”以嵌入图片资源,从而保证外部链接不会影响到SVG本身的加载速度及其内部引用素材的表现形式[^4]。 #### 5. 测试不同浏览器环境 由于draw.io依赖于HTML5技术和JavaScript运行,因此不同的浏览环境可能会对其产生的结果有所差异。为了获得最佳的SVG导出品质,推荐在同一设备的不同主流浏览器间切换测试,比如Chrome、Firefox或Edge等最新稳定版程序。 通过上述措施的应用,应当能够在很大程度上改善由draw.io生成的SVG文档在其细节呈现方面的表现力,进而满足更高标准的要求。
