IC617 | CDL网表转换成原理图

tip：个人日常笔记

解决的问题：导入一个由很多MOS晶体管组成的cdl网表

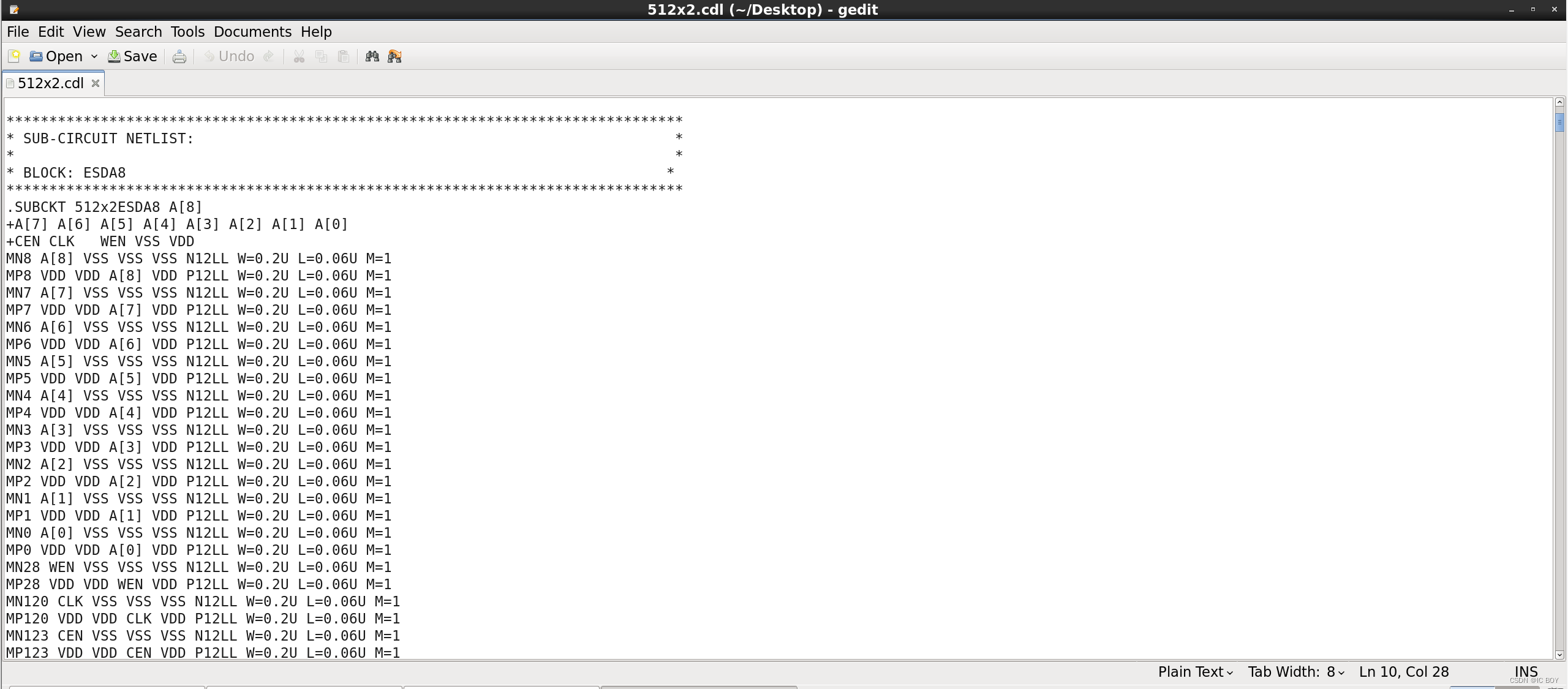

网表部分内容如下图所示：

 “.SUBCKT 512x2ESDA8 ”指的是“接下来将对512x2ESDA8这一模块进行定义”，紧跟在后面的"A[8] A[7]……"是对这一模块管脚的命名，再后面就是说明MOS管的连线情况了（N12LL为NMOS，P12LL为PMOS）。

导入的步骤：

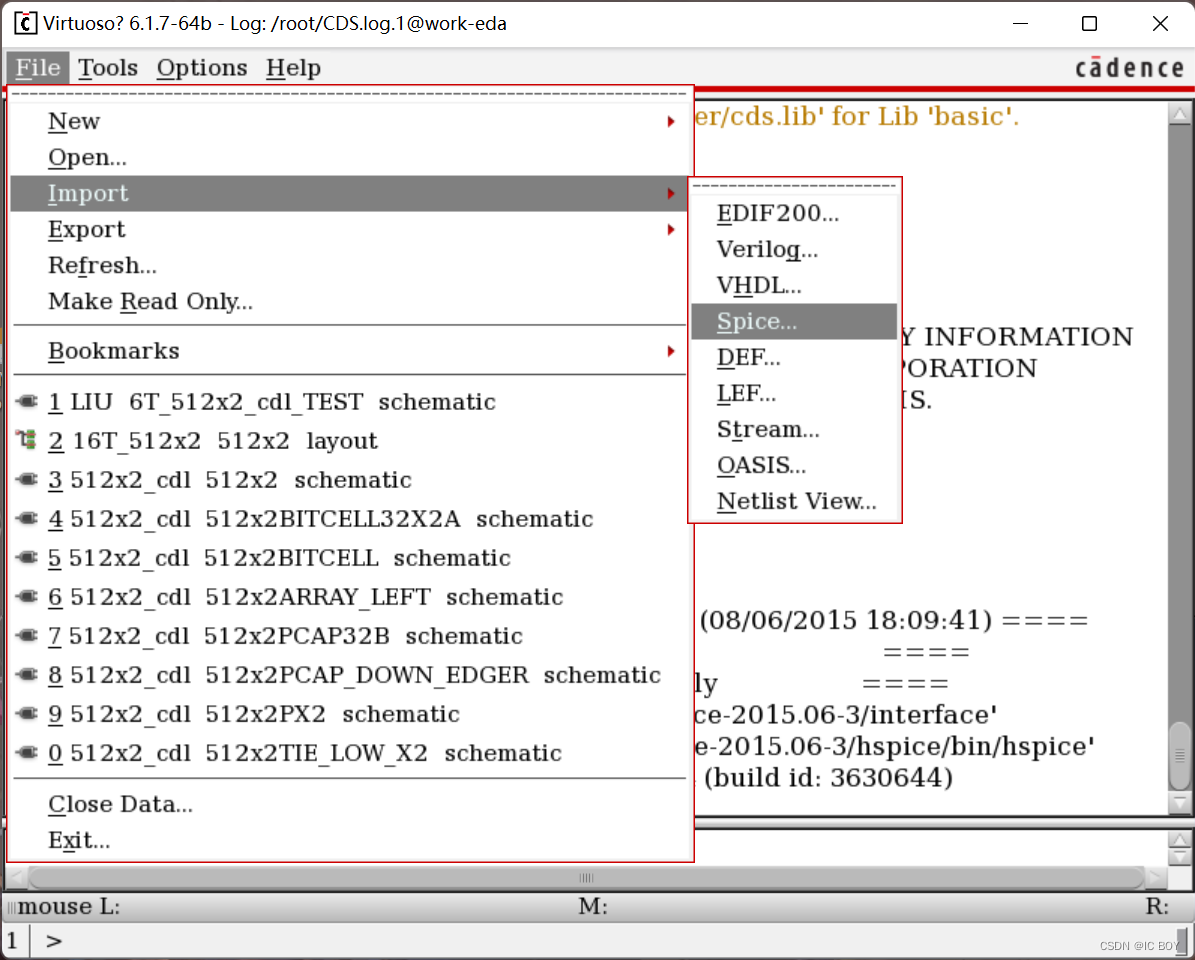

1、CIW界面中，选择“File-Import-Spice”

2、在新弹出的窗口中，填入自己的导入方案

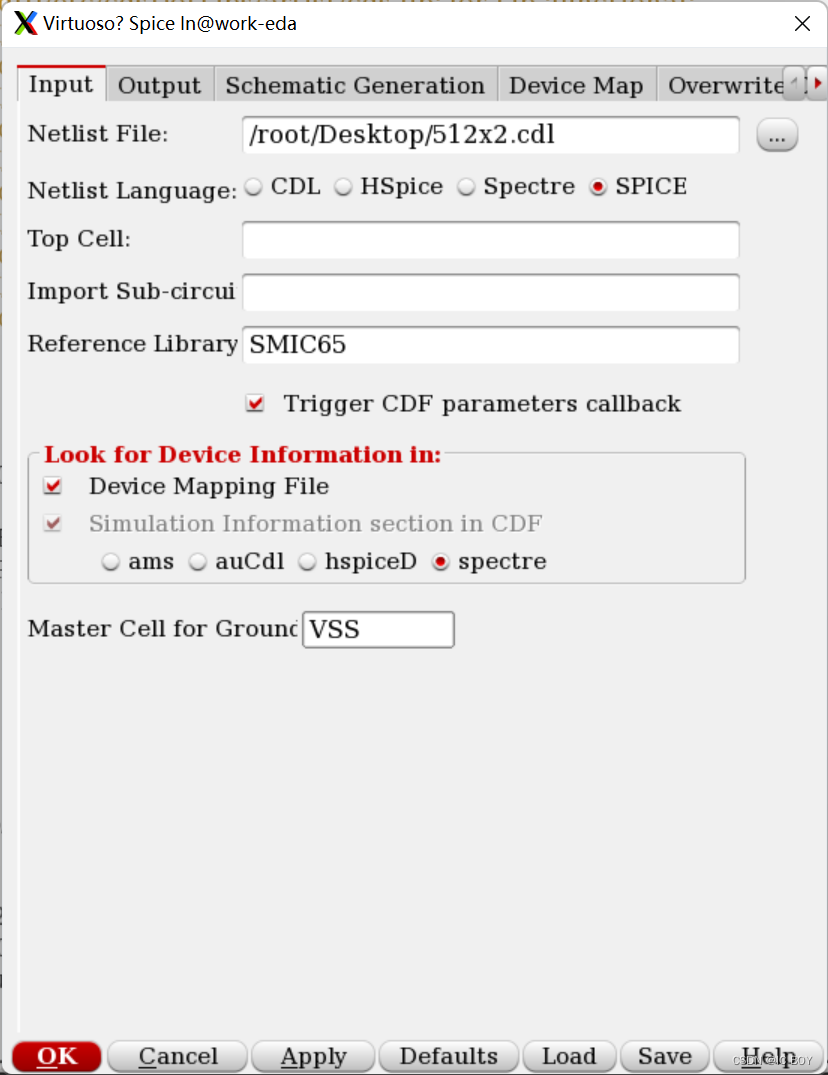

【Reference Library为“参考工艺库”】

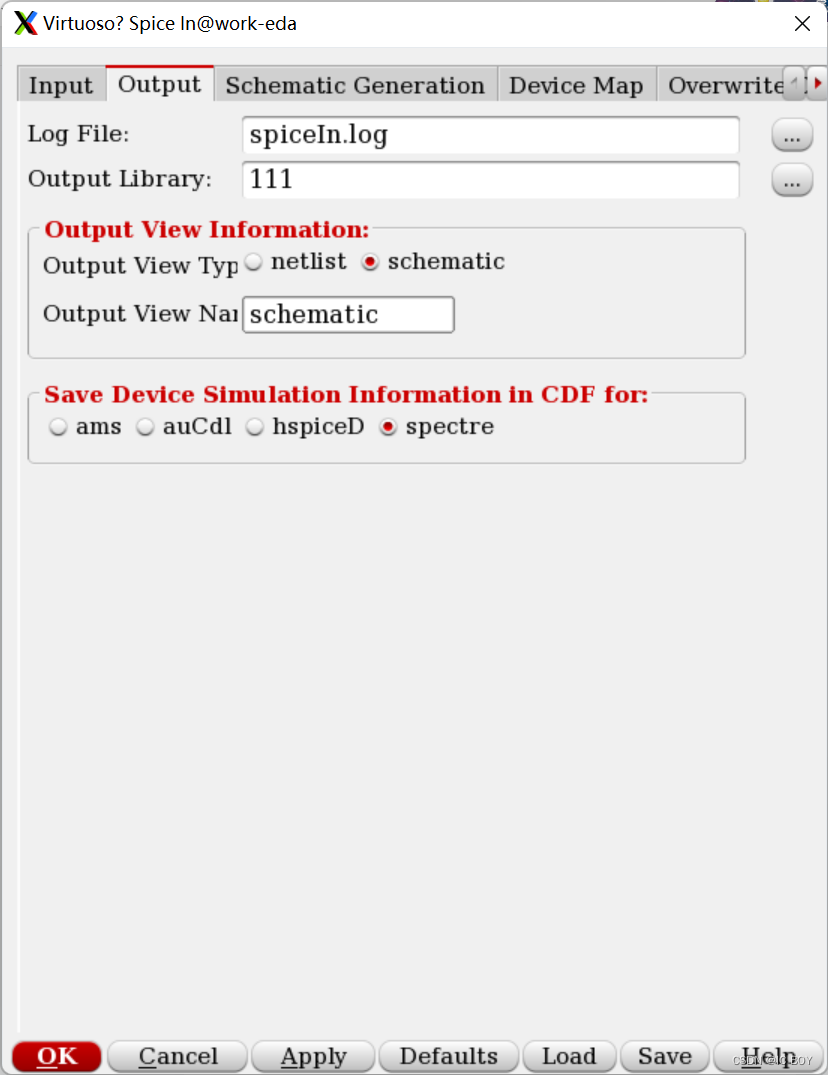

【Output Library为“cdl导入后的存放地址”】

【在.cdl文件中找到需要映射的器件。我这个文件虽然有很多模块，但是只用到了SMIC65工艺库中的n12ll和p12ll这两个器件，所以只需要简单映射一下就可以了】

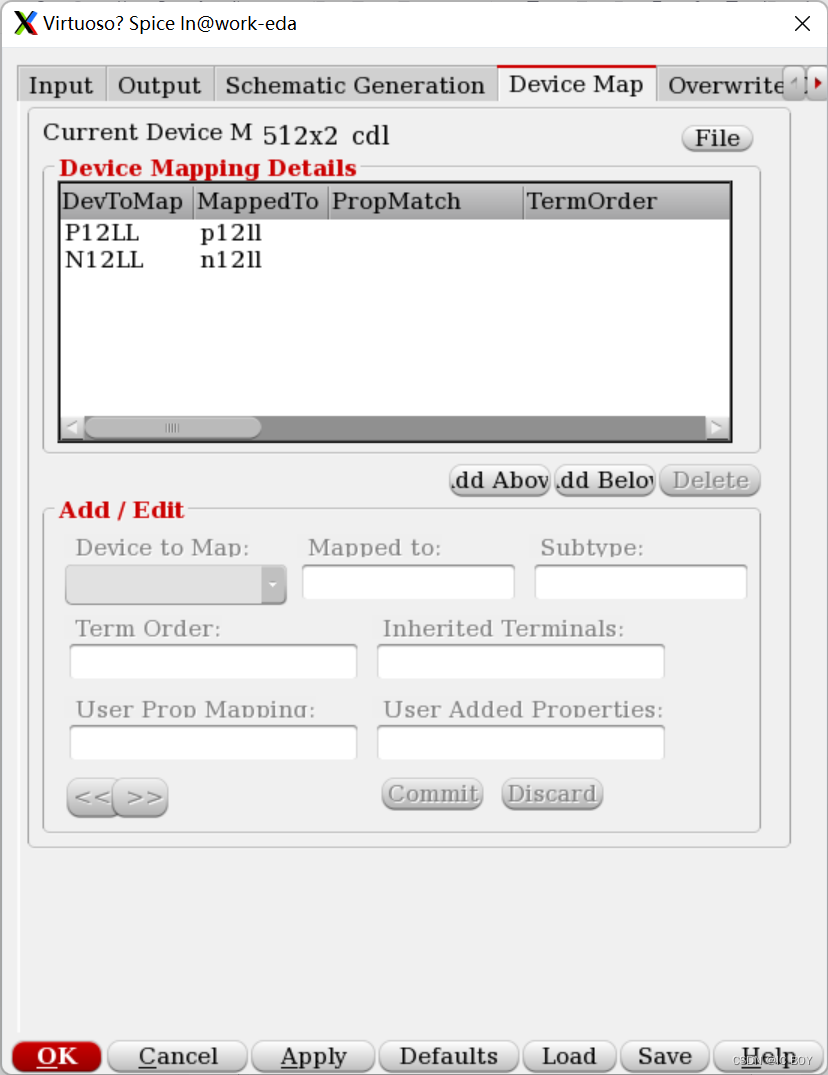

【在“Device Map”界面中，通过“Add Above”写映射关系，通过“Commit”添加写好的映射关系，全部添加完毕之后还要通过“File”来将这些关系以一个文件的形式保存】

 3、上述步骤确认无误后，即可点下方的“OK”键来完成导入。
