AUTOCAD圆角半径过大问题的思考和计算

本文探讨了在使用AUTOCAD绘制时遇到的圆角半径过大导致无法完成的问题。通过分析垂直边和钝角边情况下的最大圆角半径,提出了一种计算方法,并在LISP程序中实现该计算,以适应不同尺寸的绘制需求。文章最后呼吁读者分享可能遗漏的其他解决方案。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1、问题的提出:

在使用CAD自动绘制一般的小原件时,圆角半径一般是2-10mm,远远小于设备的边界,很很少会遇到圆角半径过大的问题。

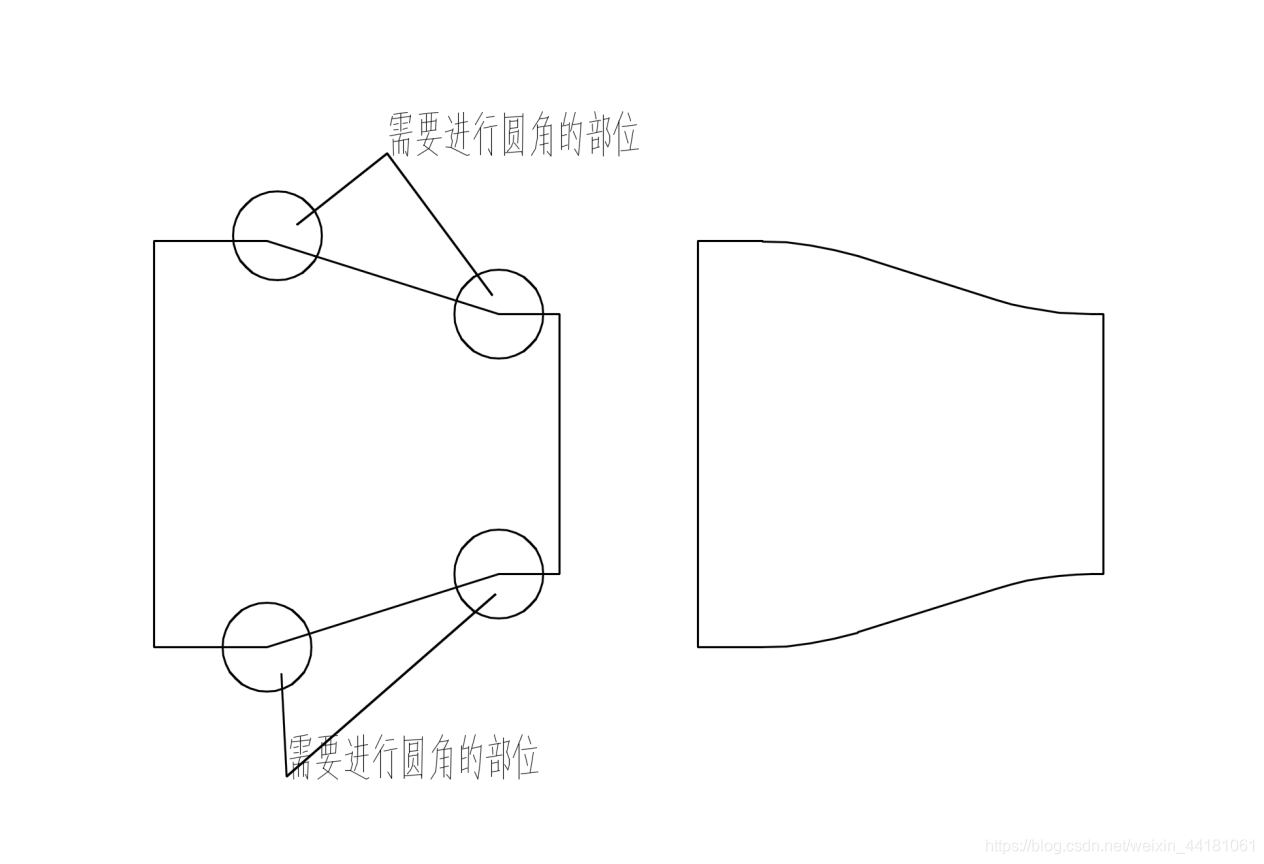

最近,在绘制钟型大小头的时候,为了让边界过度更加圆滑,最初选用大小头大头的外径D作为圆角半径:在这里插入图片描述

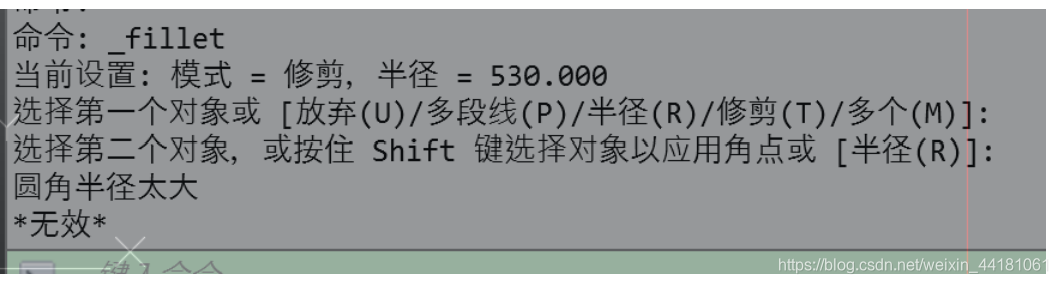

在绘制小于DN100的大小头没有问题,后来试着绘制DN500*250大小头时,圆角命令没有完成,提示是“圆角半径太大”:
在这里插入图片描述
在百度上查,如何确认最大的圆角半径,没有人写清楚,只好自己进行以下思考和分析:

2、从最简单的模式开始:

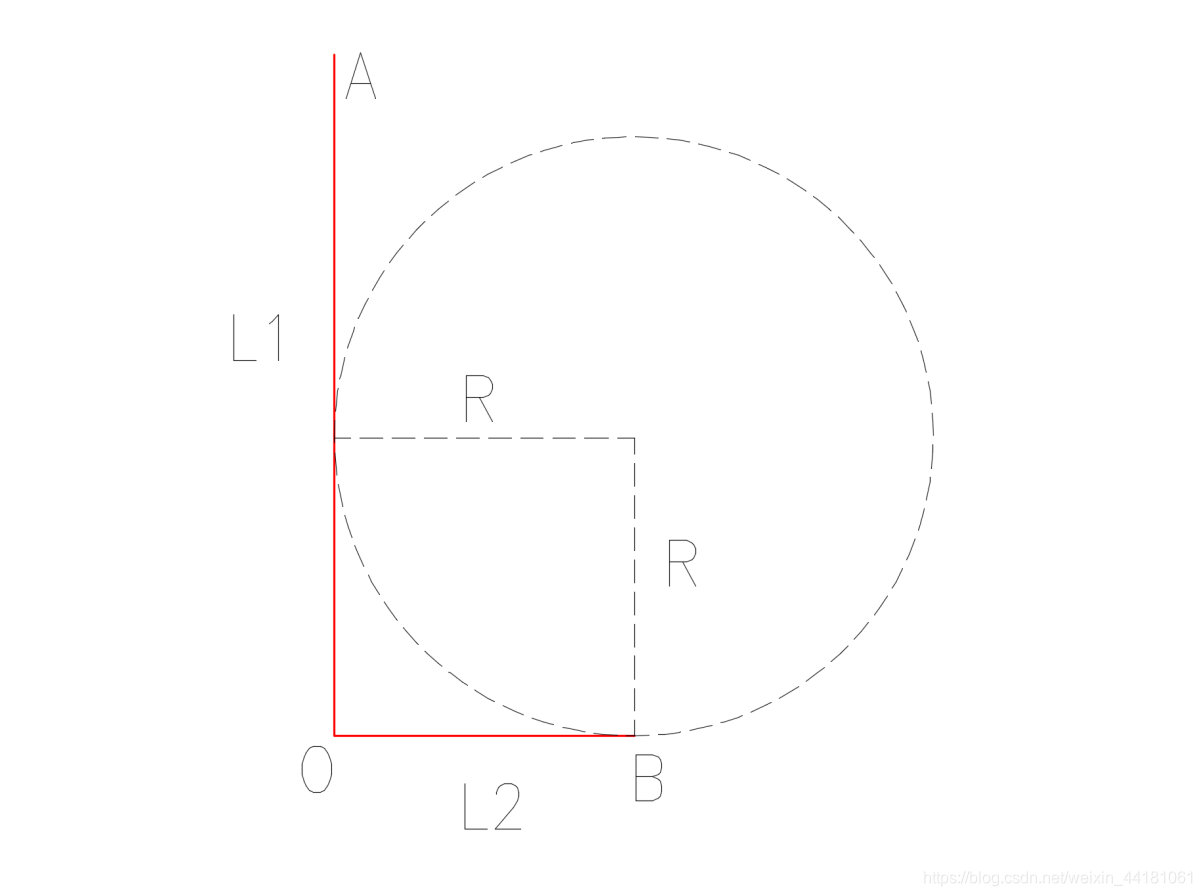

需要进行圆角的两条边相互垂直的情况:
在这里插入图片描述
很直观,如果圆角半径大于短边L2,则相切的点会在OB的延长线上,是无法绘制出这个圆角的弧线。

3、加大一点点难度:

现在要进行圆角的两条边夹角是钝角,我有该如何确认这个最大的圆角半径是多少呢?因为,如果我直接选择用短边作为半径,倒出来的圆角太小&
