在 Linux 增加新的 Qdisc

本文介绍如何在 Linux 中新增 qdisc，这里以 fq_new 为例。

1. 增加 fq_new.ko 内核模块

Linux 支持动态加载 qdisc 内核模块（.ko 文件），我们以 fq 为例创建新的 fq_new.ko。

• 安装相关依赖

  sudo apt install make gcc build-essential linux-headers-$(uname -r)


• 在工作路径复制 sch_fq.c 得到 sch_fq_new.c，在该路径下创建 include 目录，创建 pkt_sched_fq_new.h ，内容参考下一节
• 修改 sch_fq_new.c（修改 Qdisc_ops 和 enqueue / dequeue 逻辑），增加 include

  #include "pkt_sched_fq_new.h"

  static struct Qdisc_ops fq_new_qdisc_ops __read_mostly = {
    .id =	"fq_new",
    ...
  }


• 创建 Makefile

  obj-m := sch_fq_new.o
  fq_new-y := sch_fq_new.o
  ccflags-y := -I$(PWD)/include

  KERNEL_VERSION = $(shell uname -r)

  all:
    make -C /lib/modules/$(KERNEL_VERSION)/build M=$(PWD)
    modules
  clean:
    make -C /lib/modules/$(KERNEL_VERSION)/build M=$(PWD)  clean


• 编译 sch_fq_new.c 得到 sch_fq_new.ko

  # 编译
  make
  # 安装模块
  sudo insmod sch_fq_new.ko
  #  删除模块
  sudo rmmod sch_fq_new.ko


2. 修改 iproute2 源码

修改 iproute2 源码来支持 fq_new

• 安装源码: iprout2-5.15.0

• 定义 fq_new 参数结构体 include/uapi/linux/pkt_sched.h

  • 内容参考 fq 的参数结构体即可
  • 将新增内容同步到 pkt_sched_fq_new.h

• 创建 q_fq_new.c ，根据 pkt_sched.h 修改参数即可

  • 需要注意要确保 id 和文件名或 qdisc_util 保持一致

    cp tc/q_fq.c tc/q_fq_new.c


    struct qdisc_util fq_new_qdisc_util = {
    	.id		= "fq_new",
    	.parse_qopt	= fq_new_parse_opt,
    	.print_qopt	= fq_new_print_opt,
    	.print_xstats	= fq_new_print_xstats,
    };

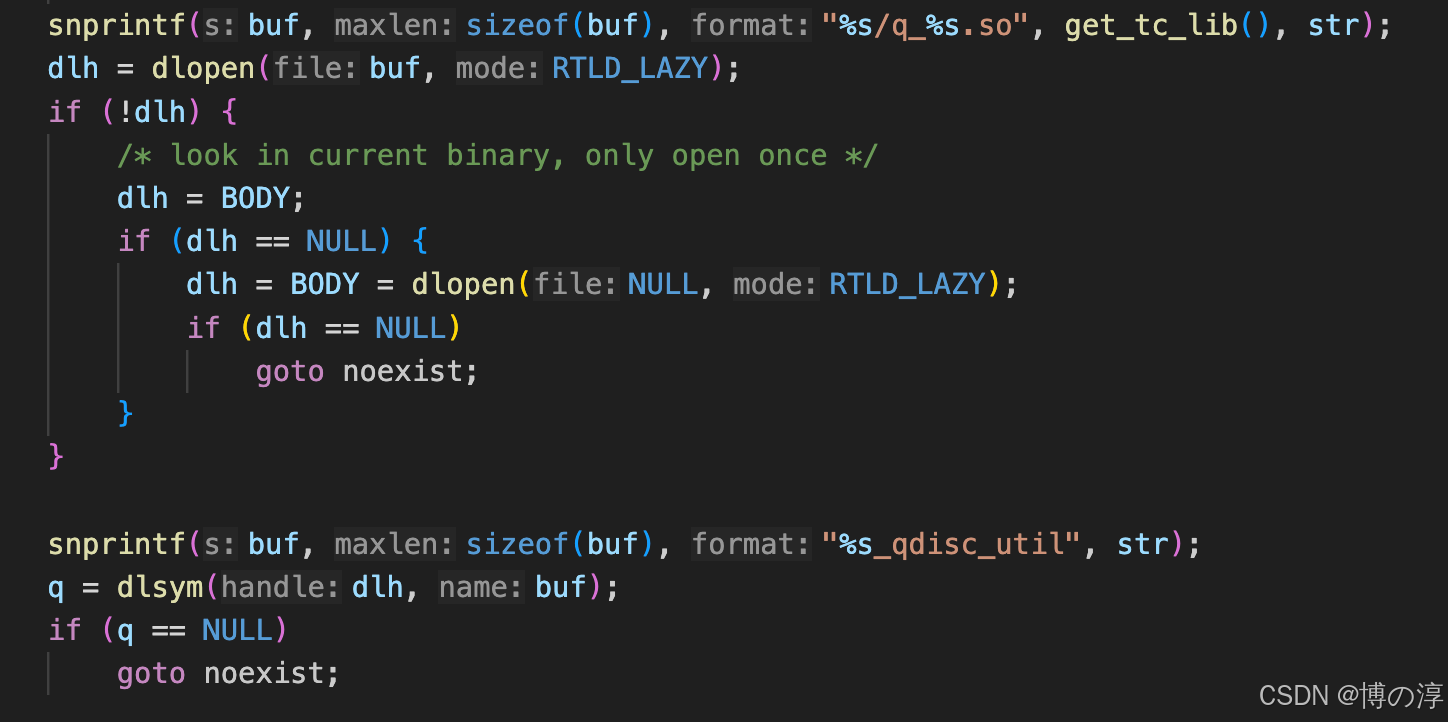

  • 这是因为 tc 会先根据 id 值查找 .so 动态链接库或 qdisc_util，名称不一致会导致走 noexist 分支


  • 对于 filter 同理

• 修改 tc 目录下的 Makefile，增加 TCMODULES += q_fq_new.o

• 如果需要，可以修改 ip.c 和 tc.c 中的 Version 信息

  <<< printf("tc utility, iproute2-%s", version);
  >>> printf("tc utility with fq_new, iproute2-%s", version);


• 编译并安装

  sudo apt install libdb4o-cil-dev libdb-dev bison flex
  sudo apt install libmnl-dev
  sudo apt install pkg-config
  sudo apt install pkg-config
  sudo apt install libcap-dev
  sudo apt install selinux-basics selinux-policy-default
  sudo apt install libbpf-dev

  ./configure
  make -j8
  sudo make install


3. 测试

• 检查 iproute2 安装是否成功，如果输出和修改后的 Version 信息一直表明安装成功

  tc -V


• 给网卡添加队列，将 enp0s8 替换为本机网卡名称，可用 ip addr 查找

  sudo tc qdisc add dev enp0s8 root handle 10: fq_new


• 检查队列信息

  tc qdisc show
