QCL准共址

原文：1. 5G NR - 参考信号(Reference Signal)学习笔记3 - QCL(准共址) Overview；2. 5G NR - 参考信号(Reference Signal)学习笔记5 - TCI Framework overview。

背景：天线端口用于表征无线信道状态，不同端口上的信号经历的信道状态不一样，但不同端口的信道仍然可能存在某些共同的属性，这些属性成为大尺度信道属性，基于此引入了QCL（Quasi Co-Location）准共址的概念。

区别天线端口的定义和准共址的定义：
天线端口：同一个端口上，一个符号经历的信道状态可以从另一个符号经历的信道状态推断出来。
QCL：不同端口上，其中一个端口的符号经历的信道的大尺度属性，可以从另一个端口上的符号的大尺度属性推断出来。

比如两个不同的信号从两个挨得近的天线上发射，由于衰落，他们经历的信道状态可能不一样，但是两个信道的大尺度可能是相同的，则这两个信号属于不同信道端口，但是准共址的。

大尺度属性类型：

1. Doppler shift（多普勒频偏）
2. Doppler spread（多普勒扩展）
3. average delay（平均时延）
4. delay spread（时延扩展）
5. Spatial RX parameter（空间接收参数）
   • 主要用于6GHz以上频段，使用数模缓和波束赋形，模拟波束的指向以及宽窄都会影响信道的大尺度特征。例如两个参考信号的空间接收参数是准共址的，那么他们来自同一个beam，意味着UE可以用同一个Rx beam接收。

QCL四种类型：
QCL-TypeA: (Doppler shift, Doppler spread, average delay, delay spread) ,除了 Spatial-Rx parameter 参数之外,其他的大尺度参数均相同,对目标信道的描述比较全面,UE可以获得DM-RS特征的全面描述,多用于信道解调。
QCL-TypeB : (Doppler shift, Doppler spread) ,从参考信号可以继承多普勒频移和多普勒扩展,主要针对低频场景,分为两种情况:一种是当使用窄波束的参考信号时,以宽波束参考信号为QCL参考;另一种是目标参考信号的时域不足,但是频域密度足够。
QCL-TypeC： (average delay, Doppler shift) ,仅针对 SSB 作为QCL 参考的情况,由于SSB占用的资源和密度有限,从SSB只能获得一些较为粗略的大尺度信息,即从参考信号继承多普勒频移和平均时延特性,而其他大尺度参数则可以从目标参考信号自身获得。
QCL-TypeD：(Spatial Rx parameter) ,从参考信号继承波束信息,可用于波束训练。如果两个天线端口在Spatial Rx parameter的意义下具有QCL关系,一般可以理解为,可以使用相同的波束来接收这两个端口。因此,在波束管理中,并没有显示的信令来指示UE应当使用的接收波束,而是通过Spatial Rx parameter这一参数进行隐含的指示。

此处的天线端口由参考信号定义，因此本质上QCL定义的是UE接收到的两个参考信号之间的关系。
参考信号间存在关系，就存在原参考信号和目标参考信号。基站根据CSI资源类型配置对应参考信号资源集列表，每个列表可能配置1到多个参考信号资源集，每个资源集又可能配置一到多个参考信号资源。那么这么多配置的CSI参考信号加上DMRS，UE对某个参考信号进行信道估计时们如何知道与其形成QCL的源参考信号及能够从中获取哪些大尺度属性？因此需要一套框架来配置各个QCL源参考信号和能够从中获取的QCL Type以及激活、指示QCL的方式，这个框架就是TCI（Transmission Configuration Indicator）框架，其次需要由配置能够将目标参考信号和TCI配置关联起来。

TCI state：指示QCL源参考信号以及能从其获取的大尺度参数的QCL Type。每个TCI state可以配置两个Source RS与QCL Type对（pair）。即
Type1:Source RS1-> QCL Type X
Type2:Source RS2-> QCL Type Y
(X,Y对应QCL Type的A\B\C\D四种)

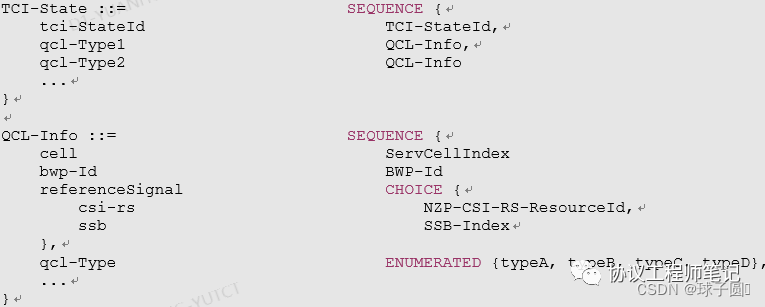

上面的Type1+Type2称之为一个TCI State Configration(有些情况可能没有Type2，后续笔记会详解)，这两个QCL Type(即X和Y)不能重叠，比如，Type1如果对应QCL TypeA，那么Type2就不能有Type A，TCI State结构如下(38.331):

TCI state只是指明了能够从某些参考信号所获取的大尺度属性，即Source RS&WCL Type信息，但没有跟目标参考信号关联起来，那么如何知道目标参考信号可以使用哪些TCI state呢？

协议规定每种目标参考信号可用的TCI State Configuration，一个目标参考信号可以配置多个TCI State Configuration。基站在目标参考信号资源的配置中（对于CSI-RS）或PDSCH、PDCCH的配置中（对于DMRS）配置其能够使用的TCI State，这样目标参考信号就和TCI State连接起来了。
注：目标参考信号配置TCI state，TCI state中包含源参考信号及QCL。

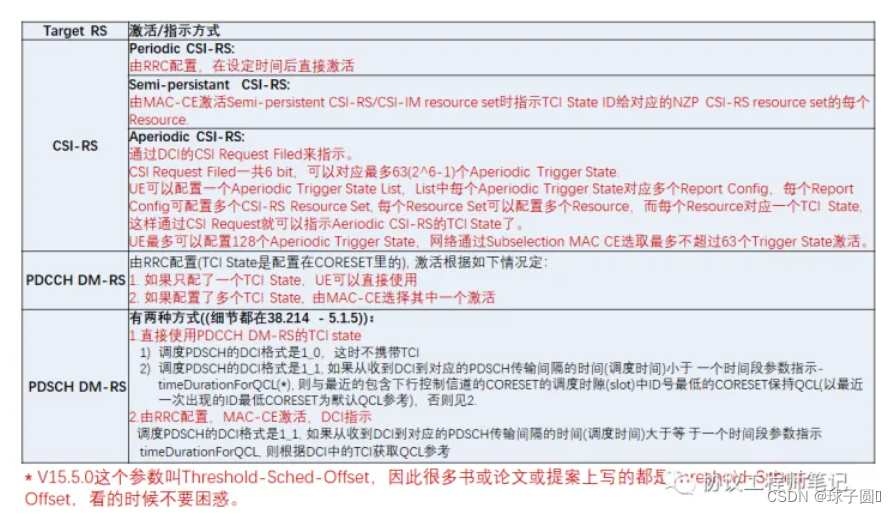

各种目标参考信号的激活和指示方式：

针对PDSCH DMRS情形里关于调度时间间隙的描述可以通过如下图直观地理解：
